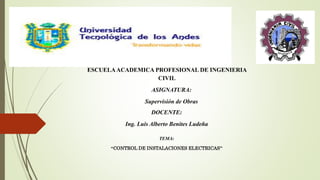

1. ESCUELAACADEMICA PROFESIONAL DE INGENIERIA
CIVIL
ASIGNATURA:
Supervisión de Obras
DOCENTE:
Ing. Luis Alberto Benites Ludeña
TEMA:
“CONTROL DE INSTALACIONES ELECTRICAS”

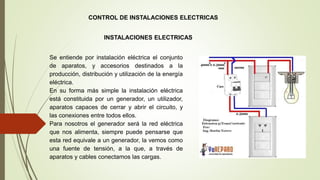

2. CONTROL DE INSTALACIONES ELECTRICAS
INSTALACIONES ELECTRICAS
Se entiende por instalación eléctrica el conjunto
de aparatos, y accesorios destinados a la
producción, distribución y utilización de la energía
eléctrica.
En su forma más simple la instalación eléctrica
está constituida por un generador, un utilizador,
aparatos capaces de cerrar y abrir el circuito, y
las conexiones entre todos ellos.
Para nosotros el generador será la red eléctrica
que nos alimenta, siempre puede pensarse que
esta red equivale a un generador, la vemos como
una fuente de tensión, a la que, a través de
aparatos y cables conectamos las cargas.

3. Clasificación de Sistemas Electricos:
- Sistemas de muy baja tensión
Son aquellos en los que se utilizan tensiones alternas de valor eficaz entre 50 V y
1000 V; o también pueden utilizarse tensiones continuas entre 75 V y 1500 V.
- Sistemas de baja tensión
Las instalaciones de baja tensión son las que generan o distribuyen energía eléctrica
para el consumo propio de los clientes finales, aunque la definición se hace
extensible a las receptoras de corriente alterna que sea igual o inferior a 1000 voltios
y de corriente continua que sea igual o inferior a 1500 voltios
- Sistemas de alta tensión
Los sistemas de alta tensión eléctrica son aquellos que emplean energía eléctrica
con una tensión eficaz nominal superior a algún límite preestablecido.

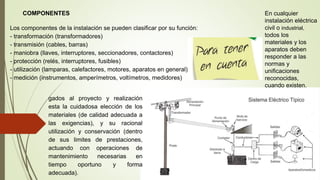

4. COMPONENTES
Los componentes de la instalación se pueden clasificar por su función:
- transformación (transformadores)
- transmisión (cables, barras)
- maniobra (llaves, interruptores, seccionadores, contactores)
- protección (relés, interruptores, fusibles)
- utilización (lamparas, calefactores, motores, aparatos en general)
- medición (instrumentos, amperímetros, voltímetros, medidores)
gados al proyecto y realización
esta la cuidadosa elección de los
materiales (de calidad adecuada a
las exigencias), y su racional
utilización y conservación (dentro
de sus limites de prestaciones,
actuando con operaciones de
mantenimiento necesarias en
tiempo oportuno y forma
adecuada).
En cualquier
instalación eléctrica
civil o industrial,
todos los
materiales y los
aparatos deben
responder a las
normas y
unificaciones
reconocidas,
cuando existen.

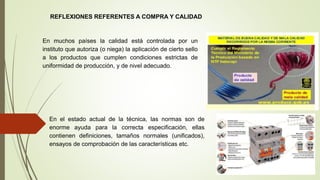

5. REFLEXIONES REFERENTES A COMPRA Y CALIDAD
En muchos países la calidad está controlada por un
instituto que autoriza (o niega) la aplicación de cierto sello
a los productos que cumplen condiciones estrictas de
uniformidad de producción, y de nivel adecuado.
En el estado actual de la técnica, las normas son de
enorme ayuda para la correcta especificación, ellas
contienen definiciones, tamaños normales (unificados),
ensayos de comprobación de las características etc.

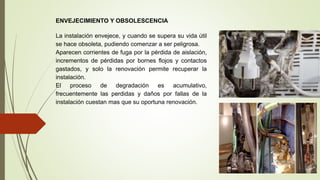

6. ENVEJECIMIENTO Y OBSOLESCENCIA
La instalación envejece, y cuando se supera su vida útil
se hace obsoleta, pudiendo comenzar a ser peligrosa.
Aparecen corrientes de fuga por la pérdida de aislación,
incrementos de pérdidas por bornes flojos y contactos
gastados, y solo la renovación permite recuperar la
instalación.
El proceso de degradación es acumulativo,
frecuentemente las perdidas y daños por fallas de la
instalación cuestan mas que su oportuna renovación.

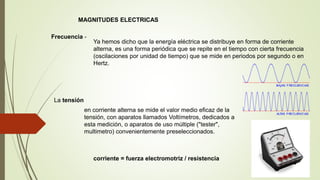

7. MAGNITUDES ELECTRICAS
Frecuencia -
Ya hemos dicho que la energía eléctrica se distribuye en forma de corriente
alterna, es una forma periódica que se repite en el tiempo con cierta frecuencia
(oscilaciones por unidad de tiempo) que se mide en periodos por segundo o en
Hertz.
La tensión
en corriente alterna se mide el valor medio eficaz de la
tensión, con aparatos llamados Voltímetros, dedicados a
esta medición, o aparatos de uso múltiple ("tester",
multimetro) convenientemente preseleccionados.
corriente = fuerza electromotriz / resistencia

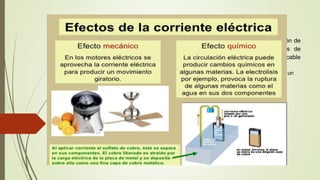

8. EFECTOS DE LA CORRIENTE ELECTRICA
Para los cables se dan tablas que indican capacidad de transporte para una condición de
instalación dada, si la condición de instalación es otra, se aplican coeficientes de
corrección a dicha capacidad de transporte, y se define finalmente que corriente el cable
puede llevar.
Para las instalaciones es quien las realiza que debe cuidar los detalles de proyecto que permitan un
enfriamiento eficiente

9. CABLES Y CONDUCTORES
La función de los cables es conducir la energía eléctrica de un punto a otro para poder
aprovecharla, realizar la unión metálica de conexión eléctrica entre los puntos de
alimentación y las cargas, y para esto deben cumplir condiciones de optima conducción,
y optima aislación.
En rigor se pueden hacer conducciones con líneas desnudas utilizando el aire como
aislante, pero las modernas exigencias de seguridad de las personas y las cosas han
conducido al abandono de esta técnica en las instalaciones de baja tensión y de media
tensión de aplicación y uso civil.

10. CANALIZACIONES
Los cables se entierran a cierta profundidad, al menos 80 cm si se trata de baja tensión, 1.20 m si
media, para evitar que futuras obras superficiales los afecten. El cable puede ser armado lo que
garantiza una mayor resistencia a las agresiones que pueden ocurrir.
En la superficie del terreno conviene poner hitos que señalen el recorrido del cable si fuera necesario
ubicarlo, ya para encontrarlo como para evitarlo. Es conveniente además conservar planos y
anotaciones de relevamientos de obra a fin de poder ubicarlos en el futuro.
En los cruces de calle se prevén caños por los que se tienden los cables que es necesario, se debe
tener cuidado de que los caños no se llenen de tierra (generalmente arrastrada por el agua), lo que
los inutilizaría, sus extremos se cierran con tapones de trapos y alquitrán.
El hacer largos recorridos de caños entre cámaras de ladrillos permite tener una instalación duradera
en el tiempo, si bien el costo inicial es superior, los sucesivos tendidos de nuevos cables según la
necesidad son mucho menos costosos, los caños se tienden formando haz y se unen en un bloque
de hormigón, por razones de costo se utilizan caños de plástico o fibrocemento.
Dentro de los edificios la forma habitual de hacer instalaciones eléctricas es con caños embutidos en
las paredes y las losas, estos caños pueden ser metálicos o de plástico, se buscan recorridos en
zonas seguras (donde no sea lógico que se clave un clavo), generalmente se consideran fajas de 20
30 cm de los rincones y aberturas.

11. DISPOSITIVOS DE MANIOBRA Y PROTECCION
El desgaste, la suciedad aumentan la resistencia de contacto, y este efecto
es negativo, produce mayor calentamiento de los contactos, y recordando
que los conductores aumentan su resistividad con la temperatura se
comprende la necesidad no exponer estos elementos a condiciones de
instalación muy desfavorables

12. INTERRUPTORES
La característica mas saliente del interruptor, también llamado disyuntor, es
poder operar estableciendo e interrumpiendo cualquier valor de corriente hasta
la que corresponde a su poder de interrupción (corriente de cortocircuito).
Lógicamente después de efectuar algunas veces esta operación el desgaste de
los contactos puede ser muy elevado y las prestaciones del aparato quedan
disminuidas.

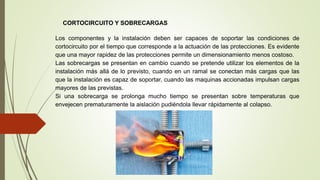

13. CORTOCIRCUITO Y SOBRECARGAS
Los componentes y la instalación deben ser capaces de soportar las condiciones de
cortocircuito por el tiempo que corresponde a la actuación de las protecciones. Es evidente
que una mayor rapidez de las protecciones permite un dimensionamiento menos costoso.
Las sobrecargas se presentan en cambio cuando se pretende utilizar los elementos de la
instalación más allá de lo previsto, cuando en un ramal se conectan más cargas que las
que la instalación es capaz de soportar, cuando las maquinas accionadas impulsan cargas
mayores de las previstas.
Si una sobrecarga se prolonga mucho tiempo se presentan sobre temperaturas que
envejecen prematuramente la aislación pudiéndola llevar rápidamente al colapso.

14. FUSIBLES
El calor que se produce en un conductor por el que circula corriente, se aprovecha
en este aparato para detectar el valor de la corriente y si este persiste en el tiempo,
el calor acumulado funde al conductor, se genera un arco eléctrico que finalmente
interrumpe la corriente.
INTERRUPTORES DE MANIOBRA
Interruptores con limitado poder de interrupción, llamados
también seccionadores con poder de apertura, tienen
capacidad de maniobra, pero requieren que se los proteja
de cortocircuitos, función de la que se deberá encargar el
dispositivo que se encuentre del lado fuente (fusible).

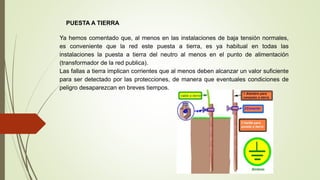

15. PUESTA A TIERRA
Ya hemos comentado que, al menos en las instalaciones de baja tensión normales,
es conveniente que la red este puesta a tierra, es ya habitual en todas las
instalaciones la puesta a tierra del neutro al menos en el punto de alimentación
(transformador de la red publica).
Las fallas a tierra implican corrientes que al menos deben alcanzar un valor suficiente
para ser detectado por las protecciones, de manera que eventuales condiciones de
peligro desaparezcan en breves tiempos.

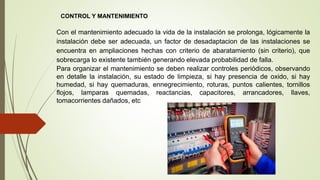

16. CONTROL Y MANTENIMIENTO
Con el mantenimiento adecuado la vida de la instalación se prolonga, lógicamente la
instalación debe ser adecuada, un factor de desadaptacion de las instalaciones se
encuentra en ampliaciones hechas con criterio de abaratamiento (sin criterio), que
sobrecarga lo existente también generando elevada probabilidad de falla.
Para organizar el mantenimiento se deben realizar controles periódicos, observando
en detalle la instalación, su estado de limpieza, si hay presencia de oxido, si hay
humedad, si hay quemaduras, ennegrecimiento, roturas, puntos calientes, tornillos
flojos, lamparas quemadas, reactancias, capacitores, arrancadores, llaves,
tomacorrientes dañados, etc
