2. DISEÑO Y CONSTRUCCIÓN DE
TABLEROS DE DISTRIBUCIÓN

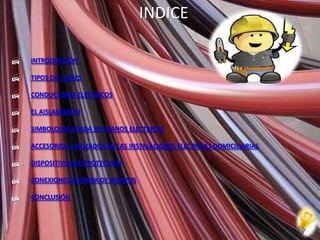

3. INDICE
 INTRODUCCIÓN
 TIPOS DE CABLES
 CONDUCTORES ELECTRICOS
 EL AISLAMIENTO
 SIMBOLOGÍA USADA EN PLANOS ELÉCTRICOS
 ACCESORIOS UTILIZADOS EN LAS INSTALACIONES ELÉCTRICAS DOMICILIARIAS
 DISPOSITIVOS DE PROTECCIÓN
 CONEXIONES A TIERRA DE EQUIPOS

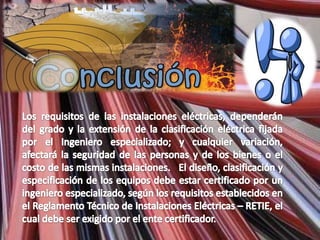

 CONCLUSIÓN

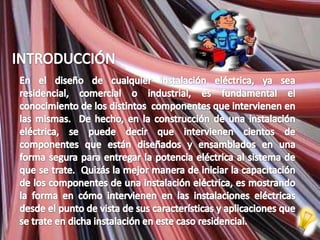

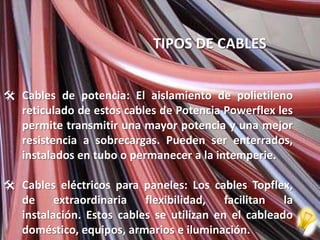

5. TIPOS DE CABLES
 Cables de potencia: El aislamiento de polietileno
reticulado de estos cables de Potencia Powerflex les
permite transmitir una mayor potencia y una mejor
resistencia a sobrecargas. Pueden ser enterrados,
instalados en tubo o permanecer a la intemperie.
 Cables eléctricos para paneles: Los cables Topflex,
de extraordinaria flexibilidad, facilitan la
instalación. Estos cables se utilizan en el cableado
doméstico, equipos, armarios e iluminación.

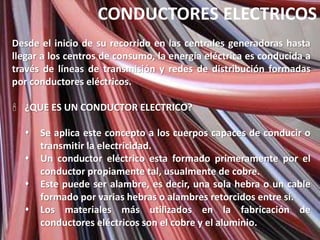

6. CONDUCTORES ELECTRICOS
Desde el inicio de su recorrido en las centrales generadoras hasta
llegar a los centros de consumo, la energía eléctrica es conducida a
través de líneas de transmisión y redes de distribución formadas
por conductores eléctricos.
 ¿QUE ES UN CONDUCTOR ELECTRICO?
 Se aplica este concepto a los cuerpos capaces de conducir o
transmitir la electricidad.
 Un conductor eléctrico esta formado primeramente por el
conductor propiamente tal, usualmente de cobre.
 Este puede ser alambre, es decir, una sola hebra o un cable
formado por varias hebras o alambres retorcidos entre sí.
 Los materiales más utilizados en la fabricación de
conductores eléctricos son el cobre y el aluminio.

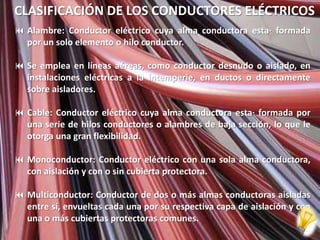

7. CLASIFICACIÓN DE LOS CONDUCTORES ELÉCTRICOS
 Alambre: Conductor eléctrico cuya alma conductora esta· formada
por un solo elemento o hilo conductor.
 Se emplea en líneas aéreas, como conductor desnudo o aislado, en
instalaciones eléctricas a la intemperie, en ductos o directamente
sobre aisladores.
 Cable: Conductor eléctrico cuya alma conductora esta· formada por
una serie de hilos conductores o alambres de baja sección, lo que le
otorga una gran flexibilidad.
 Monoconductor: Conductor eléctrico con una sola alma conductora,
con aislación y con o sin cubierta protectora.
 Multiconductor: Conductor de dos o más almas conductoras aisladas
entre sí, envueltas cada una por su respectiva capa de aislación y con
una o más cubiertas protectoras comunes.

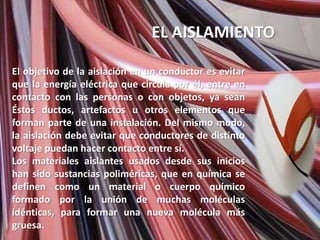

8. EL AISLAMIENTO
El objetivo de la aislación en un conductor es evitar
que la energía eléctrica que circula por él, entre en
contacto con las personas o con objetos, ya sean
Éstos ductos, artefactos u otros elementos que
forman parte de una instalación. Del mismo modo,
la aislación debe evitar que conductores de distinto
voltaje puedan hacer contacto entre sí.
Los materiales aislantes usados desde sus inicios
han sido sustancias poliméricas, que en química se
definen como un material o cuerpo químico
formado por la unión de muchas moléculas
idénticas, para formar una nueva molécula más
gruesa.

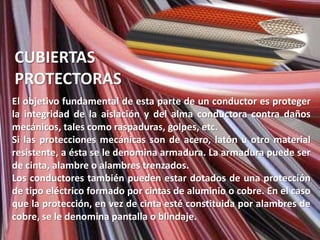

9. CUBIERTAS
PROTECTORAS
El objetivo fundamental de esta parte de un conductor es proteger
la integridad de la aislación y del alma conductora contra daños
mecánicos, tales como raspaduras, golpes, etc.
Si las protecciones mecánicas son de acero, latón u otro material
resistente, a ésta se le denomina armadura. La armadura puede ser
de cinta, alambre o alambres trenzados.
Los conductores también pueden estar dotados de una protección
de tipo eléctrico formado por cintas de aluminio o cobre. En el caso
que la protección, en vez de cinta esté constituida por alambres de
cobre, se le denomina pantalla o blindaje.

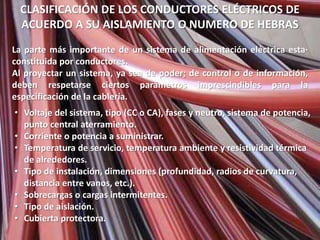

10. CLASIFICACIÓN DE LOS CONDUCTORES ELÉCTRICOS DE
ACUERDO A SU AISLAMIENTO O NUMERO DE HEBRAS
La parte más importante de un sistema de alimentación eléctrica esta·
constituida por conductores.
Al proyectar un sistema, ya sea de poder; de control o de información,
deben respetarse ciertos parámetros imprescindibles para la
especificación de la cablería.
• Voltaje del sistema, tipo (CC o CA), fases y neutro, sistema de potencia,
punto central aterramiento.
• Corriente o potencia a suministrar.
• Temperatura de servicio, temperatura ambiente y resistividad térmica
de alrededores.
• Tipo de instalación, dimensiones (profundidad, radios de curvatura,
distancia entre vanos, etc.).
• Sobrecargas o cargas intermitentes.
• Tipo de aislación.
• Cubierta protectora.

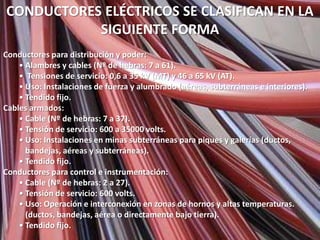

11. CONDUCTORES ELÉCTRICOS SE CLASIFICAN EN LA
SIGUIENTE FORMA
Conductores para distribución y poder:
• Alambres y cables (Nº de hebras: 7 a 61).
• Tensiones de servicio: 0,6 a 35 kV (MT) y 46 a 65 kV (AT).
• Uso: Instalaciones de fuerza y alumbrado (aéreas, subterráneas e interiores).
• Tendido fijo.
Cables armados:
• Cable (Nº de hebras: 7 a 37).
• Tensión de servicio: 600 a 35000 volts.
• Uso: Instalaciones en minas subterráneas para piques y galerías (ductos,
bandejas, aéreas y subterráneas).
• Tendido fijo.
Conductores para control e instrumentación:
• Cable (Nº de hebras: 2 a 27).
• Tensión de servicio: 600 volts.
• Uso: Operación e interconexión en zonas de hornos y altas temperaturas.
(ductos, bandejas, aérea o directamente bajo tierra).
• Tendido fijo.

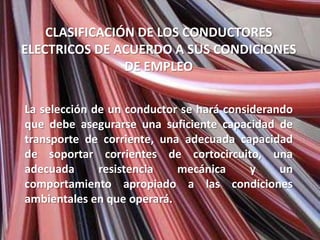

12. CLASIFICACIÓN DE LOS CONDUCTORES
ELECTRICOS DE ACUERDO A SUS CONDICIONES
DE EMPLEO
La selección de un conductor se hará considerando
que debe asegurarse una suficiente capacidad de
transporte de corriente, una adecuada capacidad
de soportar corrientes de cortocircuito, una
adecuada resistencia mecánica y un
comportamiento apropiado a las condiciones
ambientales en que operará.

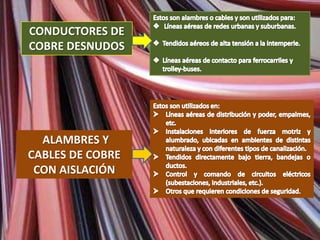

13. CONDUCTORES DE
COBRE DESNUDOS
ALAMBRES Y
CABLES DE COBRE
CON AISLACIÓN

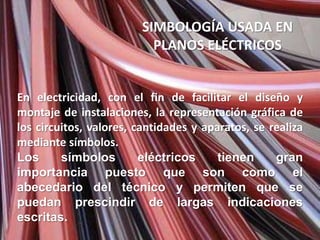

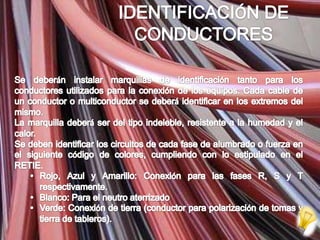

15. SIMBOLOGÍA USADA EN
PLANOS ELÉCTRICOS
En electricidad, con el fin de facilitar el diseño y
montaje de instalaciones, la representación gráfica de
los circuitos, valores, cantidades y aparatos, se realiza
mediante símbolos.
Los símbolos eléctricos tienen gran
importancia puesto que son como el
abecedario del técnico y permiten que se
puedan prescindir de largas indicaciones
escritas.

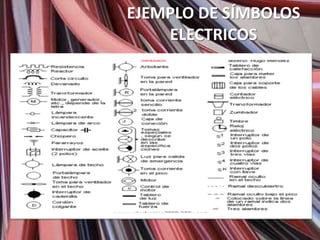

16. EJEMPLO DE SÍMBOLOS
ELECTRICOS

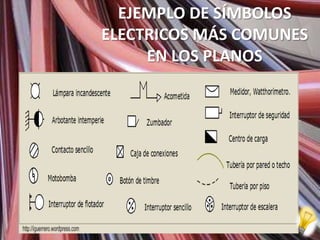

17. EJEMPLO DE SÍMBOLOS
ELECTRICOS MÁS COMUNES
EN LOS PLANOS

18. ACCESORIOS UTILIZADOS EN
LAS INSTALACIONES ELÉCTRICAS
DOMICILIARIAS

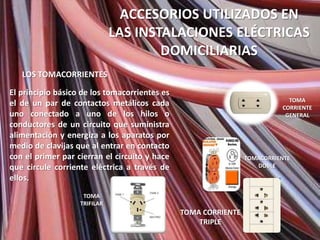

LOS TOMACORRIENTES
El principio básico de los tomacorrientes es
TOMA
el de un par de contactos metálicos cada CORRIENTE
uno conectado a uno de los hilos o GENERAL
conductores de un circuito que suministra
alimentación y energiza a los aparatos por
medio de clavijas que al entrar en contacto
con el primer par cierran el circuito y hace TOMACORRIENTE
que circule corriente eléctrica a través de DOBLE
ellos.
TOMA
TRIFILAR
TOMA CORRIENTE
TRIPLE

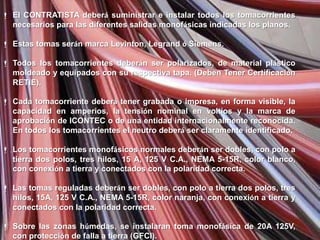

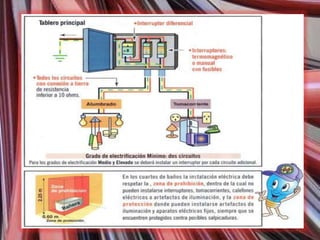

20.  El CONTRATISTA deberá suministrar e instalar todos los tomacorrientes
necesarios para las diferentes salidas monofásicas indicadas los planos.
 Estas tomas serán marca Levinton, Legrand ó Siemens.
 Todos los tomacorrientes deberán ser polarizados, de material plástico
moldeado y equipados con su respectiva tapa. (Deben Tener Certificación
RETIE).
 Cada tomacorriente deberá tener grabada o impresa, en forma visible, la
capacidad en amperios, la tensión nominal en voltios y la marca de
aprobación de ICONTEC o de una entidad internacionalmente reconocida.
En todos los tomacorrientes el neutro deberá ser claramente identificado.
 Los tomacorrientes monofásicos normales deberán ser dobles, con polo a
tierra dos polos, tres hilos, 15 A, 125 V C.A., NEMA 5-15R, color blanco,
con conexión a tierra y conectados con la polaridad correcta.
 Las tomas reguladas deberán ser dobles, con polo a tierra dos polos, tres
hilos, 15A, 125 V C.A., NEMA 5-15R, color naranja, con conexión a tierra y
conectados con la polaridad correcta.
 Sobre las zonas húmedas, se instalaran toma monofásica de 20A 125V,
con protección de falla a tierra (GFCI).

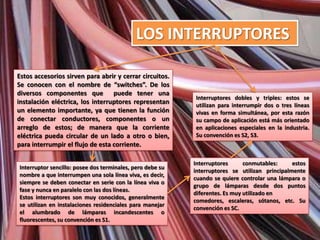

21. LOS INTERRUPTORES
Estos accesorios sirven para abrir y cerrar circuitos.
Se conocen con el nombre de “switches”. De los
diversos componentes que puede tener una
Interruptores dobles y triples: estos se
instalación eléctrica, los interruptores representan utilizan para interrumpir dos o tres líneas
un elemento importante, ya que tienen la función vivas en forma simultánea, por esta razón
de conectar conductores, componentes o un su campo de aplicación está más orientado
arreglo de estos; de manera que la corriente en aplicaciones especiales en la industria.
eléctrica pueda circular de un lado a otro o bien, Su convención es S2, S3.
para interrumpir el flujo de esta corriente.
Interruptores conmutables: estos
Interruptor sencillo: posee dos terminales, pero debe su
interruptores se utilizan principalmente
nombre a que interrumpen una sola línea viva, es decir,
cuando se quiere controlar una lámpara o
siempre se deben conectar en serie con la línea viva o
grupo de lámparas desde dos puntos
fase y nunca en paralelo con las dos líneas.
diferentes. Es muy utilizado en
Estos interruptores son muy conocidos, generalmente
comedores, escaleras, sótanos, etc. Su
se utilizan en instalaciones residenciales para manejar
convención es SC.
el alumbrado de lámparas incandescentes o
fluorescentes, su convención es S1.

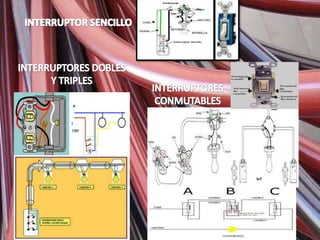

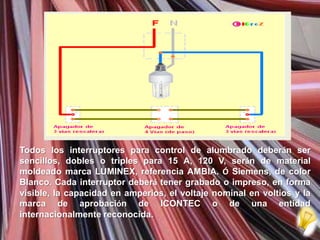

23. Todos los interruptores para control de alumbrado deberán ser
sencillos, dobles o triples para 15 A, 120 V, serán de material
moldeado marca LUMINEX, referencia AMBIA. Ó Siemens, de color
Blanco. Cada interruptor deberá tener grabado o impreso, en forma
visible, la capacidad en amperios, el voltaje nominal en voltios y la
marca de aprobación de ICONTEC o de una entidad
internacionalmente reconocida.

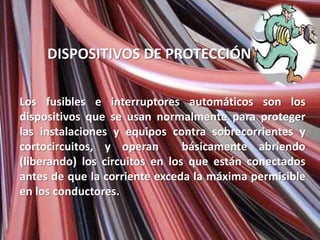

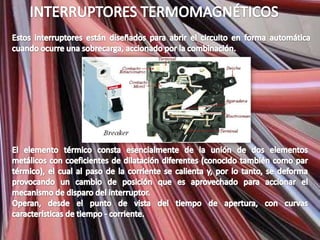

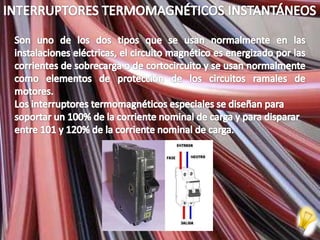

24. DISPOSITIVOS DE PROTECCIÓN
Los fusibles e interruptores automáticos son los
dispositivos que se usan normalmente para proteger
las instalaciones y equipos contra sobrecorrientes y
cortocircuitos, y operan básicamente abriendo
(liberando) los circuitos en los que están conectados
antes de que la corriente exceda la máxima permisible
en los conductores.
