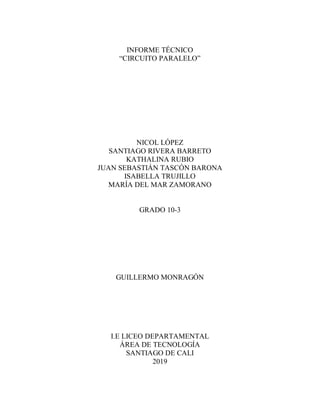

1. INFORME TÉCNICO
“CIRCUITO PARALELO”
NICOL LÓPEZ
SANTIAGO RIVERA BARRETO
KATHALINA RUBIO
JUAN SEBASTIÁN TASCÓN BARONA
ISABELLA TRUJILLO
MARÍA DEL MAR ZAMORANO
GRADO 10-3
GUILLERMO MONRAGÓN
I.E LICEO DEPARTAMENTAL
ÁREA DE TECNOLOGÍA
SANTIAGO DE CALI
2019

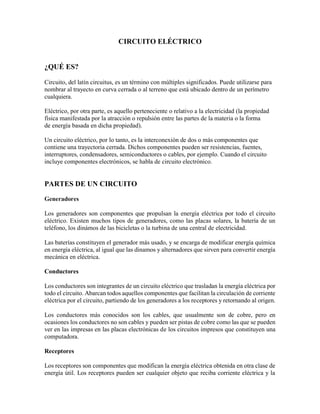

2. CIRCUITO ELÉCTRICO
¿QUÉ ES?
Circuito, del latín circuitus, es un término con múltiples significados. Puede utilizarse para
nombrar al trayecto en curva cerrada o al terreno que está ubicado dentro de un perímetro
cualquiera.
Eléctrico, por otra parte, es aquello perteneciente o relativo a la electricidad (la propiedad
física manifestada por la atracción o repulsión entre las partes de la materia o la forma
de energía basada en dicha propiedad).
Un circuito eléctrico, por lo tanto, es la interconexión de dos o más componentes que
contiene una trayectoria cerrada. Dichos componentes pueden ser resistencias, fuentes,
interruptores, condensadores, semiconductores o cables, por ejemplo. Cuando el circuito
incluye componentes electrónicos, se habla de circuito electrónico.
PARTES DE UN CIRCUITO
Generadores
Los generadores son componentes que propulsan la energía eléctrica por todo el circuito
eléctrico. Existen muchos tipos de generadores, como las placas solares, la batería de un
teléfono, los dinámos de las bicicletas o la turbina de una central de electricidad.
Las baterías constituyen el generador más usado, y se encarga de modificar energía química
en energía eléctrica, al igual que las dinamos y alternadores que sirven para convertir energía
mecánica en eléctrica.
Conductores
Los conductores son integrantes de un circuito eléctrico que trasladan la energía eléctrica por
todo el circuito. Abarcan todos aquellos componentes que facilitan la circulación de corriente
eléctrica por el circuito, partiendo de los generadores a los receptores y retornando al origen.
Los conductores más conocidos son los cables, que usualmente son de cobre, pero en
ocasiones los conductores no son cables y pueden ser pistas de cobre como las que se pueden
ver en las impresas en las placas electrónicas de los circuitos impresos que constituyen una
computadora.
Receptores
Los receptores son componentes que modifican la energía eléctrica obtenida en otra clase de
energía útil. Los receptores pueden ser cualquier objeto que reciba corriente eléctrica y la

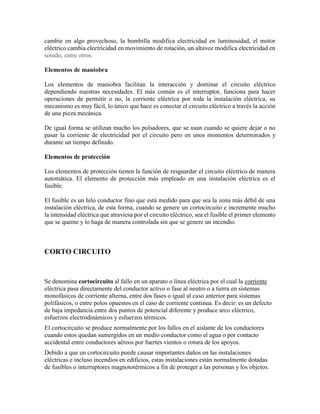

3. cambie en algo provechoso, la bombilla modifica electricidad en luminosidad, el motor
eléctrico cambia electricidad en movimiento de rotación, un altavoz modifica electricidad en
sonido, entre otros.
Elementos de maniobra
Los elementos de maniobra facilitan la interacción y dominar el circuito eléctrico
dependiendo nuestras necesidades. El más común es el interruptor, funciona para hacer
operaciones de permitir o no, la corriente eléctrica por toda la instalación eléctrica, su
mecanismo es muy fácil, lo único que hace es conectar el circuito eléctrico a través la acción
de una pieza mecánica.
De igual forma se utilizan mucho los pulsadores, que se usan cuando se quiere dejar o no
pasar la corriente de electricidad por el circuito pero en unos momentos determinados y
durante un tiempo definido.
Elementos de protección
Los elementos de protección tienen la función de resguardar el circuito eléctrico de manera
automática. El elemento de protección más empleado en una instalación eléctrica es el
fusible.
El fusible es un hilo conductor fino que está medido para que sea la zona más débil de una
instalación eléctrica, de esta forma, cuando se genere un cortocircuito e incremente mucho
la intensidad eléctrica que atraviesa por el circuito eléctrico, sea el fusible el primer elemento
que se queme y lo haga de manera controlada sin que se genere un incendio.
CORTO CIRCUITO
Se denomina cortocircuito al fallo en un aparato o línea eléctrica por el cual la corriente
eléctrica pasa directamente del conductor activo o fase al neutro o a tierra en sistemas
monofásicos de corriente alterna, entre dos fases o igual al caso anterior para sistemas
polifásicos, o entre polos opuestos en el caso de corriente continua. Es decir: es un defecto
de baja impedancia entre dos puntos de potencial diferente y produce arco eléctrico,
esfuerzos electrodinámicos y esfuerzos térmicos.
El cortocircuito se produce normalmente por los fallos en el aislante de los conductores
cuando estos quedan sumergidos en un medio conductor como el agua o por contacto
accidental entre conductores aéreos por fuertes vientos o rotura de los apoyos.
Debido a que un cortocircuito puede causar importantes daños en las instalaciones
eléctricas e incluso incendios en edificios, estas instalaciones están normalmente dotadas
de fusibles o interruptores magnototérmicos a fin de proteger a las personas y los objetos.

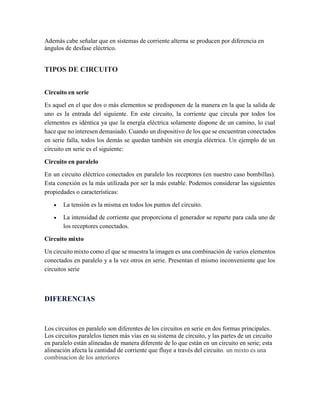

4. Además cabe señalar que en sistemas de corriente alterna se producen por diferencia en
ángulos de desfase eléctrico.
TIPOS DE CIRCUITO
Circuito en serie
Es aquel en el que dos o más elementos se predisponen de la manera en la que la salida de
uno es la entrada del siguiente. En este circuito, la corriente que circula por todos los
elementos es idéntica ya que la energía eléctrica solamente dispone de un camino, lo cual
hace que no interesen demasiado. Cuando un dispositivo de los que se encuentran conectados
en serie falla, todos los demás se quedan también sin energía eléctrica. Un ejemplo de un
circuito en serie es el siguiente:
Circuito en paralelo
En un circuito eléctrico conectados en paralelo los receptores (en nuestro caso bombillas).
Esta conexión es la más utilizada por ser la más estable. Podemos considerar las siguientes
propiedades o características:
• La tensión es la misma en todos los puntos del circuito.
• La intensidad de corriente que proporciona el generador se reparte para cada uno de
los receptores conectados.
Circuito mixto
Un circuito mixto como el que se muestra la imagen es una combinación de varios elementos
conectados en paralelo y a la vez otros en serie. Presentan el mismo inconveniente que los
circuitos serie
DIFERENCIAS
Los circuitos en paralelo son diferentes de los circuitos en serie en dos formas principales.
Los circuitos paralelos tienen más vías en su sistema de circuito, y las partes de un circuito
en paralelo están alineadas de manera diferente de lo que están en un circuito en serie; esta
alineación afecta la cantidad de corriente que fluye a través del circuito. un mixto es una
combinacion de los anteriores

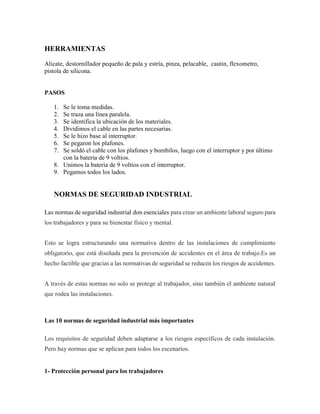

5. HERRAMIENTAS
Alicate, destornillador pequeño de pala y estría, pinza, pelacable, cautin, flexometro,
pistola de silicona.
PASOS
1. Se le toma medidas.
2. Se traza una línea paralela.
3. Se identifica la ubicación de los materiales.
4. Dividimos el cable en las partes necesarias.
5. Se le hizo base al interruptor.
6. Se pegaron los plafones.
7. Se soldó el cable con los plafones y bombilos, luego con el interruptor y por último
con la bateria de 9 voltios.
8. Unimos la bateria de 9 voltios con el interruptor.
9. Pegamos todos los lados.
NORMAS DE SEGURIDAD INDUSTRIAL
Las normas de seguridad industrial don esenciales para crear un ambiente laboral seguro para
los trabajadores y para su bienestar físico y mental.
Esto se logra estructurando una normativa dentro de las instalaciones de cumplimiento
obligatorio, que está diseñada para la prevención de accidentes en el área de trabajo.Es un
hecho factible que gracias a las normativas de seguridad se reducen los riesgos de accidentes.
A través de estas normas no solo se protege al trabajador, sino también el ambiente natural
que rodea las instalaciones.
Las 10 normas de seguridad industrial más importantes
Los requisitos de seguridad deben adaptarse a los riesgos específicos de cada instalación.
Pero hay normas que se aplican para todos los escenarios.
1- Protección personal para los trabajadores

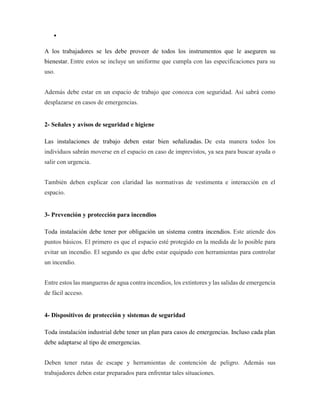

6. •
A los trabajadores se les debe proveer de todos los instrumentos que le aseguren su
bienestar. Entre estos se incluye un uniforme que cumpla con las especificaciones para su
uso.
Además debe estar en un espacio de trabajo que conozca con seguridad. Así sabrá como
desplazarse en casos de emergencias.
2- Señales y avisos de seguridad e higiene
Las instalaciones de trabajo deben estar bien señalizadas. De esta manera todos los
individuos sabrán moverse en el espacio en caso de imprevistos, ya sea para buscar ayuda o
salir con urgencia.
También deben explicar con claridad las normativas de vestimenta e interacción en el
espacio.
3- Prevención y protección para incendios
Toda instalación debe tener por obligación un sistema contra incendios. Este atiende dos
puntos básicos. El primero es que el espacio esté protegido en la medida de lo posible para
evitar un incendio. El segundo es que debe estar equipado con herramientas para controlar
un incendio.
Entre estos las mangueras de agua contra incendios, los extintores y las salidas de emergencia
de fácil acceso.
4- Dispositivos de protección y sistemas de seguridad
Toda instalación industrial debe tener un plan para casos de emergencias. Incluso cada plan
debe adaptarse al tipo de emergencias.
Deben tener rutas de escape y herramientas de contención de peligro. Además sus
trabajadores deben estar preparados para enfrentar tales situaciones.

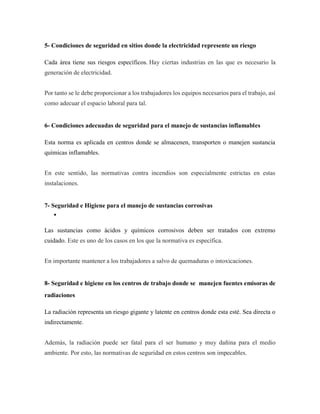

7. 5- Condiciones de seguridad en sitios donde la electricidad represente un riesgo
Cada área tiene sus riesgos específicos. Hay ciertas industrias en las que es necesario la
generación de electricidad.
Por tanto se le debe proporcionar a los trabajadores los equipos necesarios para el trabajo, así
como adecuar el espacio laboral para tal.
6- Condiciones adecuadas de seguridad para el manejo de sustancias inflamables
Esta norma es aplicada en centros donde se almacenen, transporten o manejen sustancia
químicas inflamables.
En este sentido, las normativas contra incendios son especialmente estrictas en estas
instalaciones.
7- Seguridad e Higiene para el manejo de sustancias corrosivas
•
Las sustancias como ácidos y químicos corrosivos deben ser tratados con extremo
cuidado. Este es uno de los casos en los que la normativa es específica.
En importante mantener a los trabajadores a salvo de quemaduras o intoxicaciones.
8- Seguridad e higiene en los centros de trabajo donde se manejen fuentes emisoras de
radiaciones
La radiación representa un riesgo gigante y latente en centros donde esta esté. Sea directa o
indirectamente.
Además, la radiación puede ser fatal para el ser humano y muy dañina para el medio
ambiente. Por esto, las normativas de seguridad en estos centros son impecables.

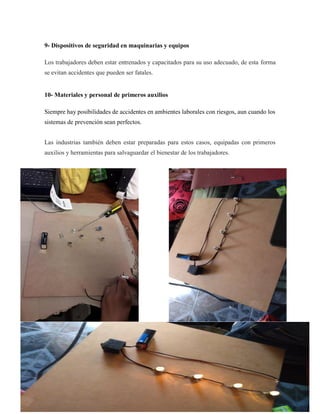

8. 9- Dispositivos de seguridad en maquinarias y equipos
Los trabajadores deben estar entrenados y capacitados para su uso adecuado, de esta forma
se evitan accidentes que pueden ser fatales.
10- Materiales y personal de primeros auxilios
Siempre hay posibilidades de accidentes en ambientes laborales con riesgos, aun cuando los
sistemas de prevención sean perfectos.
Las industrias también deben estar preparadas para estos casos, equipadas con primeros
auxilios y herramientas para salvaguardar el bienestar de los trabajadores.
