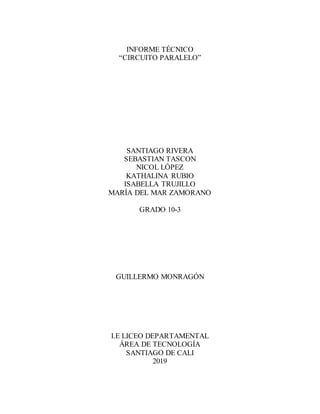

- 1. INFORME TÉCNICO “CIRCUITO PARALELO” SANTIAGORIVERA SEBASTIAN TASCON NICOL LÓPEZ KATHALINA RUBIO ISABELLA TRUJILLO MARÍA DEL MAR ZAMORANO GRADO 10-3 GUILLERMO MONRAGÓN I.E LICEO DEPARTAMENTAL ÁREA DE TECNOLOGÍA SANTIAGO DE CALI 2019

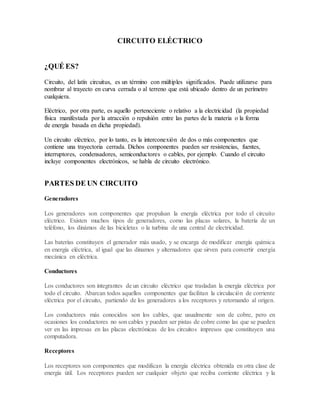

- 2. CIRCUITO ELÉCTRICO ¿QUÉ ES? Circuito,del latín circuitus, es un término con múltiples significados. Puede utilizarse para nombrar al trayecto en curva cerrada o al terreno que está ubicado dentro de un perímetro cualquiera. Eléctrico, por otra parte, es aquello perteneciente o relativo a la electricidad (la propiedad física manifestada por la atracción o repulsión entre las partes de la materia o la forma de energía basada en dicha propiedad). Un circuito eléctrico, por lo tanto, es la interconexión de dos o más componentes que contiene una trayectoria cerrada. Dichos componentes pueden ser resistencias, fuentes, interruptores, condensadores, semiconductores o cables, por ejemplo. Cuando el circuito incluye componentes electrónicos, se habla de circuito electrónico. PARTES DE UN CIRCUITO Generadores Los generadores son componentes que propulsan la energía eléctrica por todo el circuito eléctrico. Existen muchos tipos de generadores, como las placas solares, la batería de un teléfono, los dinámos de las bicicletas o la turbina de una central de electricidad. Las baterías constituyen el generador más usado, y se encarga de modificar energía química en energía eléctrica, al igual que las dinamos y alternadores que sirven para convertir energía mecánica en eléctrica. Conductores Los conductores son integrantes de un circuito eléctrico que trasladan la energía eléctrica por todo el circuito. Abarcan todos aquellos componentes que facilitan la circulación de corriente eléctrica por el circuito, partiendo de los generadores a los receptores y retornando al origen. Los conductores más conocidos son los cables, que usualmente son de cobre, pero en ocasiones los conductores no son cables y pueden ser pistas de cobre como las que se pueden ver en las impresas en las placas electrónicas de los circuitos impresos que constituyen una computadora. Receptores Los receptores son componentes que modifican la energía eléctrica obtenida en otra clase de energía útil. Los receptores pueden ser cualquier objeto que reciba corriente eléctrica y la

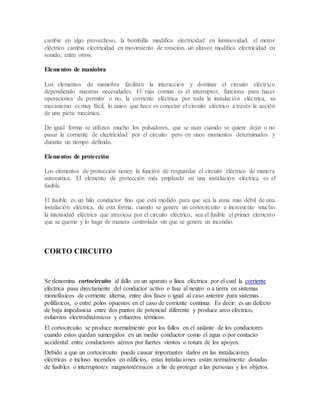

- 3. cambie en algoprovechoso, la bombilla modifica electricidad en luminosidad, el motor eléctrico cambia electricidad en movimiento de rotación, un altavoz modifica electricidad en sonido, entre otros. Elementos de maniobra Los elementos de maniobra facilitan la interacción y dominar el circuito eléctrico dependiendo nuestras necesidades. El más común es el interruptor, funciona para hacer operaciones de permitir o no, la corriente eléctrica por toda la instalación eléctrica, su mecanismo es muy fácil, lo único que hace es conectar el circuito eléctrico a través la acción de una pieza mecánica. De igual forma se utilizan mucho los pulsadores, que se usan cuando se quiere dejar o no pasar la corriente de electricidad por el circuito pero en unos momentos determinados y durante un tiempo definido. Elementos de protección Los elementos de protección tienen la función de resguardar el circuito eléctrico de manera automática. El elemento de protección más empleado en una instalación eléctrica es el fusible. El fusible es un hilo conductor fino que está medido para que sea la zona más débil de una instalación eléctrica, de esta forma, cuando se genere un cortocircuito e incremente mucho la intensidad eléctrica que atraviesa por el circuito eléctrico, sea el fusible el primer elemento que se queme y lo haga de manera controlada sin que se genere un incendio. CORTO CIRCUITO Se denomina cortocircuito al fallo en un aparato o línea eléctrica por el cual la corriente eléctrica pasa directamente del conductor activo o fase al neutro o a tierra en sistemas monofásicos de corriente alterna, entre dos fases o igual al caso anterior para sistemas polifásicos, o entre polos opuestos en el caso de corriente continua. Es decir: es un defecto de baja impedancia entre dos puntos de potencial diferente y produce arco eléctrico, esfuerzos electrodinámicos y esfuerzos térmicos. El cortocircuito se produce normalmente por los fallos en el aislante de los conductores cuando estos quedan sumergidos en un medio conductor como el agua o por contacto accidental entre conductores aéreos por fuertes vientos o rotura de los apoyos. Debido a que un cortocircuito puede causar importantes daños en las instalaciones eléctricas e incluso incendios en edificios, estas instalaciones están normalmente dotadas de fusibles o interruptores magnototérmicos a fin de proteger a las personas y los objetos.
- 4. Además cabe señalarque en sistemas de corriente alterna se producen por diferencia en ángulos de desfase eléctrico. TIPOS DE CIRCUITO Circuito en serie Es aquel en el que dos o más elementos se predisponen de la manera en la que la salida de uno es la entrada del siguiente. En este circuito, la corriente que circula por todos los elementos es idéntica ya que la energía eléctrica solamente dispone de un camino, lo cual hace que no interesen demasiado. Cuando un dispositivo de los que se encuentran conectados en serie falla, todos los demás se quedan también sin energía eléctrica. Un ejemplo de un circuito en serie es el siguiente: Circuito en paralelo En un circuito eléctrico conectados en paralelo los receptores (en nuestro caso bombillas). Esta conexión es la más utilizada por ser la más estable. Podemos considerar las siguientes propiedades o características: La tensión es la misma en todos los puntos del circuito. La intensidad de corriente que proporciona el generador se reparte para cada uno de los receptores conectados. Circuito mixto Un circuito mixto como el que se muestra la imagen es una combinación de varios elementos conectados en paralelo y a la vez otros en serie. Presentan el mismo inconveniente que los circuitos serie DIFERENCIAS Los circuitos en paralelo son diferentes de los circuitos en serie en dos formas principales. Los circuitos paralelos tienen más vías en su sistema de circuito, y las partes de un circuito en paralelo están alineadas de manera diferente de lo que están en un circuito en serie; esta alineación afecta la cantidad de corriente que fluye a través del circuito. un mixto es una combinacion de los anteriores

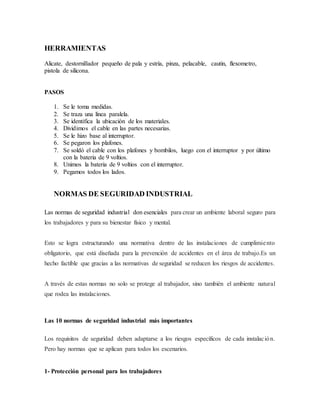

- 5. HERRAMIENTAS Alicate, destornillador pequeñode pala y estría, pinza, pelacable, cautin, flexometro, pistola de silicona. PASOS 1. Se le toma medidas. 2. Se traza una línea paralela. 3. Se identifica la ubicación de los materiales. 4. Dividimos el cable en las partes necesarias. 5. Se le hizo base al interruptor. 6. Se pegaron los plafones. 7. Se soldó el cable con los plafones y bombilos, luego con el interruptor y por último con la bateria de 9 voltios. 8. Unimos la bateria de 9 voltios con el interruptor. 9. Pegamos todos los lados. NORMAS DE SEGURIDAD INDUSTRIAL Las normas de seguridad industrial don esenciales para crear un ambiente laboral seguro para los trabajadores y para su bienestar físico y mental. Esto se logra estructurando una normativa dentro de las instalaciones de cumplimiento obligatorio, que está diseñada para la prevención de accidentes en el área de trabajo.Es un hecho factible que gracias a las normativas de seguridad se reducen los riesgos de accidentes. A través de estas normas no solo se protege al trabajador, sino también el ambiente natural que rodea las instalaciones. Las 10 normas de seguridad industrial más importantes Los requisitos de seguridad deben adaptarse a los riesgos específicos de cada instalación. Pero hay normas que se aplican para todos los escenarios. 1- Protección personal para los trabajadores

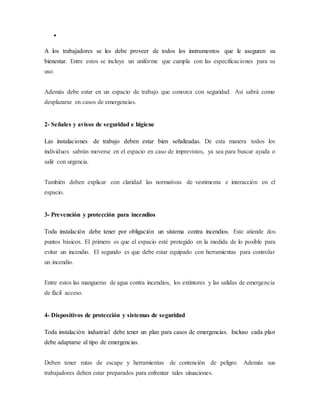

- 6. A los trabajadoresse les debe proveer de todos los instrumentos que le aseguren su bienestar. Entre estos se incluye un uniforme que cumpla con las especificaciones para su uso. Además debe estar en un espacio de trabajo que conozca con seguridad. Así sabrá como desplazarse en casos de emergencias. 2- Señales y avisos de seguridad e higiene Las instalaciones de trabajo deben estar bien señalizadas. De esta manera todos los individuos sabrán moverse en el espacio en caso de imprevistos, ya sea para buscar ayuda o salir con urgencia. También deben explicar con claridad las normativas de vestimenta e interacción en el espacio. 3- Prevención y protección para incendios Toda instalación debe tener por obligación un sistema contra incendios. Este atiende dos puntos básicos. El primero es que el espacio esté protegido en la medida de lo posible para evitar un incendio. El segundo es que debe estar equipado con herramientas para controlar un incendio. Entre estos las mangueras de agua contra incendios, los extintores y las salidas de emergencia de fácil acceso. 4- Dispositivos de protección y sistemas de seguridad Toda instalación industrial debe tener un plan para casos de emergencias. Incluso cada plan debe adaptarse al tipo de emergencias. Deben tener rutas de escape y herramientas de contención de peligro. Además sus trabajadores deben estar preparados para enfrentar tales situaciones.
- 7. 5- Condiciones deseguridad en sitios donde la electricidad represente un riesgo Cada área tiene sus riesgos específicos. Hay ciertas industrias en las que es necesario la generación de electricidad. Por tanto se le debe proporcionar a los trabajadores los equipos necesarios para el trabajo, así como adecuar el espacio laboral para tal. 6- Condiciones adecuadas de seguridad para el manejo de sustancias inflamables Esta norma es aplicada en centros donde se almacenen, transporten o manejen sustancia químicas inflamables. En este sentido, las normativas contra incendios son especialmente estrictas en estas instalaciones. 7- Seguridad e Higiene para el manejo de sustancias corrosivas Las sustancias como ácidos y químicos corrosivos deben ser tratados con extremo cuidado. Este es uno de los casos en los que la normativa es específica. En importante mantener a los trabajadores a salvo de quemaduras o intoxicaciones. 8- Seguridad e higiene enlos centros de trabajo donde se manejen fuentes emisoras de radiaciones La radiación representa un riesgo gigante y latente en centros donde esta esté. Sea directa o indirectamente. Además, la radiación puede ser fatal para el ser humano y muy dañina para el medio ambiente. Por esto, las normativas de seguridad en estos centros son impecables.

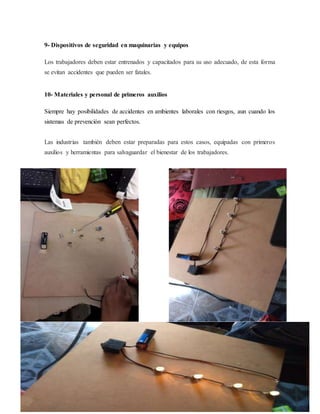

- 8. 9- Dispositivos deseguridad en maquinarias y equipos Los trabajadores deben estar entrenados y capacitados para su uso adecuado, de esta forma se evitan accidentes que pueden ser fatales. 10- Materiales y personal de primeros auxilios Siempre hay posibilidades de accidentes en ambientes laborales con riesgos, aun cuando los sistemas de prevención sean perfectos. Las industrias también deben estar preparadas para estos casos, equipadas con primeros auxilios y herramientas para salvaguardar el bienestar de los trabajadores.
