El documento describe el sistema de extinción automático AEDETEC de Grupo Aguilera. AEDETEC utiliza un tubo sensor flexible que detecta el aumento de temperatura y activa neumáticamente la descarga de agentes extintores como CO2, HFC-227ea o espumas. Puede instalarse directamente en el riesgo o conectarse a una red de tuberías para una extinción más efectiva. El sistema es compatible con aplicaciones como laboratorios, barcos, maquinaria eléctrica y centros de datos.

1. Título:
EXTINCION AUTOMÁTICA MEDIANTE TUBO
SENSOR
AEDETEC
Juan Carlos Salgado
Jefe de Producto
Grupo Aguilera
jcsalgado@aguilera.es

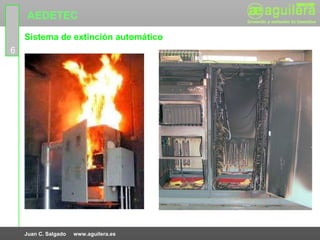

2. AEDETEC
Sistema de extinción automático
6
Juan C. Salgado www.aguilera.es

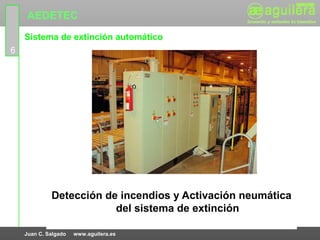

3. AEDETEC
Sistema de extinción automático
6
Detección de incendios y Activación neumática
del sistema de extinción
Juan C. Salgado www.aguilera.es

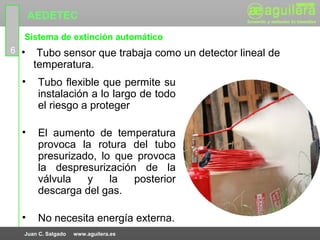

4. AEDETEC
Sistema de extinción automático
6 • Tubo sensor que trabaja como un detector lineal de
temperatura.
• Tubo flexible que permite su
instalación a lo largo de todo
el riesgo a proteger
• El aumento de temperatura
provoca la rotura del tubo
presurizado, lo que provoca
la despresurización de la
válvula y la posterior
descarga del gas.
• No necesita energía externa.
Juan C. Salgado www.aguilera.es

5. AEDETEC
Sistema de extinción automático
6
COMPATIBLE CON NUESTROS AGENTES EXTINTORES
•CO2
•HFC-227 ea
•HFC-23
•NOVEC 1230
•ESPUMAS
Juan C. Salgado www.aguilera.es

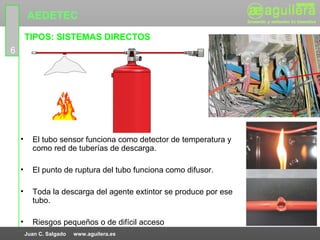

6. AEDETEC
TIPOS: SISTEMAS DIRECTOS
6
• El tubo sensor funciona como detector de temperatura y
como red de tuberías de descarga.
• El punto de ruptura del tubo funciona como difusor.
• Toda la descarga del agente extintor se produce por ese
tubo.
• Riesgos pequeños o de difícil acceso
Juan C. Salgado www.aguilera.es

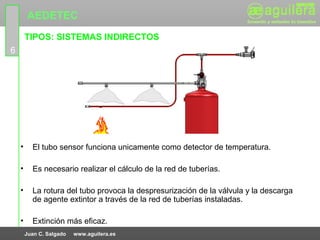

7. AEDETEC
TIPOS: SISTEMAS INDIRECTOS
6
• El tubo sensor funciona unicamente como detector de temperatura.
• Es necesario realizar el cálculo de la red de tuberías.
• La rotura del tubo provoca la despresurización de la válvula y la descarga
de agente extintor a través de la red de tuberías instaladas.
• Extinción más eficaz.
Juan C. Salgado www.aguilera.es

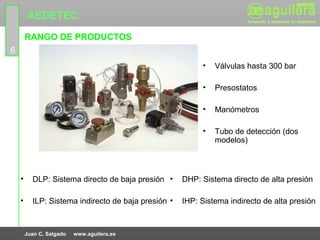

8. AEDETEC
RANGO DE PRODUCTOS
6
• Válvulas hasta 300 bar
• Presostatos
• Manómetros
• Tubo de detección (dos
modelos)
• DLP: Sistema directo de baja presión • DHP: Sistema directo de alta presión
• ILP: Sistema indirecto de baja presión • IHP: Sistema indirecto de alta presión
Juan C. Salgado www.aguilera.es

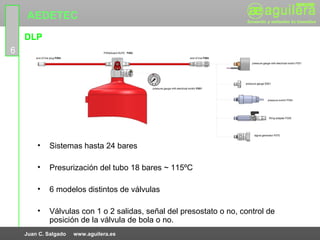

9. AEDETEC
DLP
6
• Sistemas hasta 24 bares
• Presurización del tubo 18 bares ~ 115ºC
• 6 modelos distintos de válvulas
• Válvulas con 1 o 2 salidas, señal del presostato o no, control de
posición de la válvula de bola o no.
Juan C. Salgado www.aguilera.es

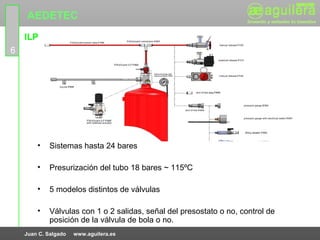

10. AEDETEC
ILP
6
• Sistemas hasta 24 bares
• Presurización del tubo 18 bares ~ 115ºC
• 5 modelos distintos de válvulas
• Válvulas con 1 o 2 salidas, señal del presostato o no, control de
posición de la válvula de bola o no.
Juan C. Salgado www.aguilera.es

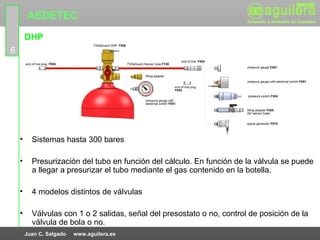

11. AEDETEC
DHP
6
• Sistemas hasta 300 bares
• Presurización del tubo en función del cálculo. En función de la válvula se puede
a llegar a presurizar el tubo mediante el gas contenido en la botella.
• 4 modelos distintos de válvulas
• Válvulas con 1 o 2 salidas, señal del presostato o no, control de posición de la
válvula de bola o no.
Juan C. Salgado www.aguilera.es

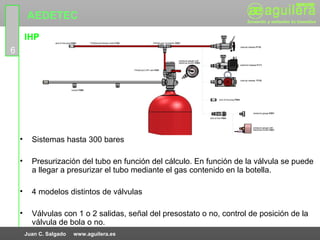

12. AEDETEC
IHP
6
• Sistemas hasta 300 bares
• Presurización del tubo en función del cálculo. En función de la válvula se puede
a llegar a presurizar el tubo mediante el gas contenido en la botella.
• 4 modelos distintos de válvulas
• Válvulas con 1 o 2 salidas, señal del presostato o no, control de posición de la
válvula de bola o no.
Juan C. Salgado www.aguilera.es

13. AEDETEC
COMPONENTES
6
Juan C. Salgado www.aguilera.es

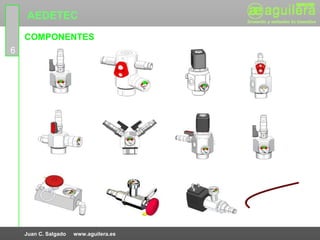

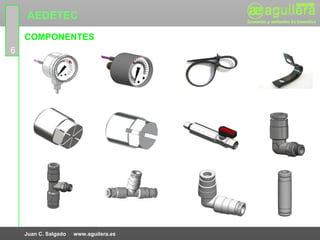

14. AEDETEC
COMPONENTES
6
Juan C. Salgado www.aguilera.es

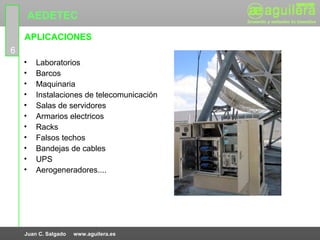

15. AEDETEC
APLICACIONES
6
• Laboratorios
• Barcos
• Maquinaria
• Instalaciones de telecomunicación
• Salas de servidores
• Armarios electricos
• Racks
• Falsos techos
• Bandejas de cables
• UPS
• Aerogeneradores....
Juan C. Salgado www.aguilera.es

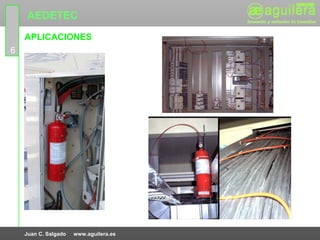

16. AEDETEC
APLICACIONES
6
Juan C. Salgado www.aguilera.es

17. AEDETEC
APLICACIONES
6
Juan C. Salgado www.aguilera.es

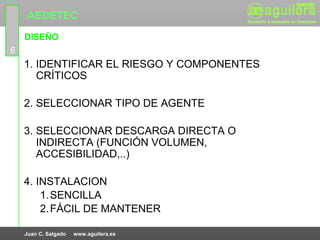

18. AEDETEC
DISEÑO
6
1. IDENTIFICAR EL RIESGO Y COMPONENTES
CRÍTICOS
2. SELECCIONAR TIPO DE AGENTE
3. SELECCIONAR DESCARGA DIRECTA O
INDIRECTA (FUNCIÓN VOLUMEN,
ACCESIBILIDAD,..)
4. INSTALACION
1. SENCILLA
2. FÁCIL DE MANTENER
Juan C. Salgado www.aguilera.es

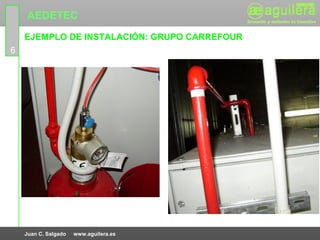

19. AEDETEC
EJEMPLO DE INSTALACIÓN: GRUPO CARREFOUR
6
Juan C. Salgado www.aguilera.es

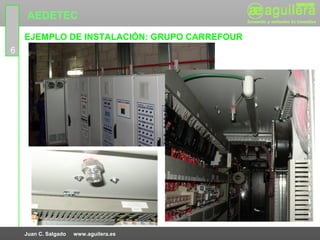

20. AEDETEC
EJEMPLO DE INSTALACIÓN: GRUPO CARREFOUR
6
Juan C. Salgado www.aguilera.es

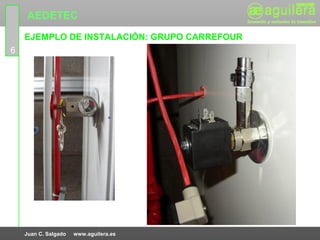

21. AEDETEC
EJEMPLO DE INSTALACIÓN: GRUPO CARREFOUR
6
Juan C. Salgado www.aguilera.es

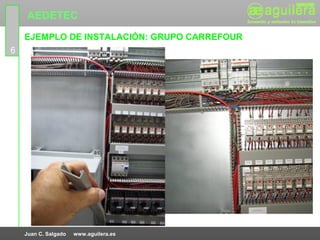

22. AEDETEC
EJEMPLO DE INSTALACIÓN: GRUPO CARREFOUR
6
Juan C. Salgado www.aguilera.es

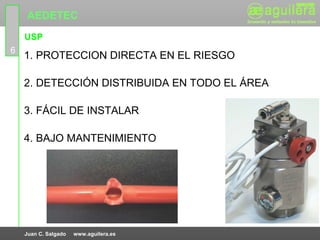

23. AEDETEC
USP
6
1. PROTECCION DIRECTA EN EL RIESGO
2. DETECCIÓN DISTRIBUIDA EN TODO EL ÁREA
3. FÁCIL DE INSTALAR
4. BAJO MANTENIMIENTO
Juan C. Salgado www.aguilera.es

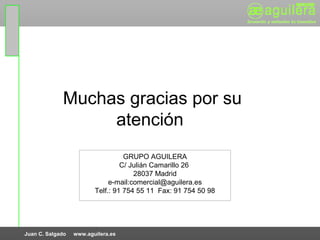

24. Muchas gracias por su
atención
GRUPO AGUILERA
C/ Julián Camarillo 26
28037 Madrid
e-mail:comercial@aguilera.es
Telf.: 91 754 55 11 Fax: 91 754 50 98
Juan C. Salgado www.aguilera.es
