El documento explica los diferentes factores de forma para motherboards. Los factores de forma más comunes son ATX, AT y Baby AT. ATX es el estándar actual y marcó un cambio en el diseño de motherboards y gabinetes. AT era más pequeño que ATX y se usó desde 1993 hasta 1997. Baby AT era aún más pequeño que AT y los puertos estaban separados. El factor de forma determina el tamaño y diseño de la motherboard y su compatibilidad con el gabinete.

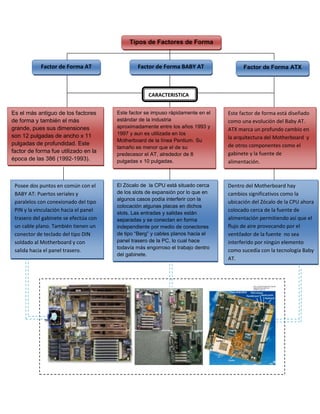

1. ¿Qué se entiende por Form Factor o factor de forma?<br />R//Se denomina “Form Factor” al tamaño físico y a la forma de un dispositivo.<br />¿Por qué es importante el factor de forma en la elección de un equipo de cómputo?<br />R//El factor de forma de motherboard es importante en la elección de un equipo, ya que este es el que determina el diseño general, tamaño y prestaciones del mismo.<br />¿Cuál es la relación que se puede establecer entre factor de forma y Gabinete (torre)?<br />R//El sentido de los factores de forma es la estandarización del formato en la fabricación de las partes. Es decir que el fabricante de motherboard pondrá los orificios de fijación de tal modo que después coincidan con los orificios que el fabricante del gabinete proporciona. También dentro de estos factores se determinan estandarizaciones como la ubicación de los componentes dentro de un gabinete como así también la distribución de las partes que componen un motherboard, como deberá ser la fuente de alimentación, el flujo de aire dentro del gabinete y el tipo de panel trasero (conexionado) que nos proporciona el fabricante del motherboard.<br />Elabore un Mapa conceptual donde se especifiquen los distintos factores de forma según el documento, además debe incluir las características de cada uno de ellos, representaciones graficas o imágenes. <br />3044825300355001872615-33020Tipos de Factores de Forma00Tipos de Factores de Forma<br />55778402476500548640241300054864024130004653915214630Factor de Forma ATX00Factor de Forma ATX-299085186055Factor de Forma AT00Factor de Forma AT2072640186055Factor de Forma BABY AT00Factor de Forma BABY AT<br />55778402343150054864019621500304419016764000<br />2396490120015CARACTERISTICAS00CARACTERISTICAS36918902444750054864024447500<br />4358640225425Este factor de forma está diseñado como una evolución del Baby AT. ATX marca un profundo cambio en la arquitectura del Motherboard y de otros componentes como el gabinete y la fuente de alimentación. 00Este factor de forma está diseñado como una evolución del Baby AT. ATX marca un profundo cambio en la arquitectura del Motherboard y de otros componentes como el gabinete y la fuente de alimentación. 1663065225425Este factor se impuso rápidamente en el estándar de la industria aproximadamente entre los años 1993 y 1997 y aun es utilizada en los Motherboard de la línea Pentium. Su tamaño es menor que el de su predecesor el AT, alrededor de 8 pulgadas x 10 pulgadas.00Este factor se impuso rápidamente en el estándar de la industria aproximadamente entre los años 1993 y 1997 y aun es utilizada en los Motherboard de la línea Pentium. Su tamaño es menor que el de su predecesor el AT, alrededor de 8 pulgadas x 10 pulgadas.-899160225425Es el más antiguo de los factores de forma y también el más grande, pues sus dimensiones son 12 pulgadas de ancho x 11 pulgadas de profundidad. Este factor de forma fue utilizado en la época de las 386 (1992-1993).00Es el más antiguo de los factores de forma y también el más grande, pues sus dimensiones son 12 pulgadas de ancho x 11 pulgadas de profundidad. Este factor de forma fue utilizado en la época de las 386 (1992-1993).3043555-317500<br />55778402165350046228018796000304355521653500<br />1663065130810El Zócalo de la CPU está situado cerca de los slots de expansión por lo que en algunos casos podía interferir con la colocación algunas placas en dichos slots. Las entradas y salidas están separadas y se conectan en forma independiente por medio de conectores de tipo “Berg” y cables planos hacia el panel trasero de la PC, lo cual hace todavía más engorroso el trabajo dentro del gabinete.00El Zócalo de la CPU está situado cerca de los slots de expansión por lo que en algunos casos podía interferir con la colocación algunas placas en dichos slots. Las entradas y salidas están separadas y se conectan en forma independiente por medio de conectores de tipo “Berg” y cables planos hacia el panel trasero de la PC, lo cual hace todavía más engorroso el trabajo dentro del gabinete.4358640130810Dentro del Motherboard hay cambios significativos como la ubicación del Zócalo de la CPU ahora colocado cerca de la fuente de alimentación permitiendo así que el flujo de aire provocando por el ventilador de la fuente no sea interferido por ningún elemento como sucedía con la tecnología Baby AT.00Dentro del Motherboard hay cambios significativos como la ubicación del Zócalo de la CPU ahora colocado cerca de la fuente de alimentación permitiendo así que el flujo de aire provocando por el ventilador de la fuente no sea interferido por ningún elemento como sucedía con la tecnología Baby AT.-822960130810Posee dos puntos en común con el BABY AT: Puertos seriales y paralelos con conexionado del tipo PIN y la vinculación hacia el panel trasero del gabinete se efectúa con un cable plano. También tienen un conector de teclado del tipo DIN soldado al Motherboard y con salida hacia el panel trasero.00Posee dos puntos en común con el BABY AT: Puertos seriales y paralelos con conexionado del tipo PIN y la vinculación hacia el panel trasero del gabinete se efectúa con un cable plano. También tienen un conector de teclado del tipo DIN soldado al Motherboard y con salida hacia el panel trasero.<br />618744031305500310134031305500-39433517970500304292031305500-45148517970500<br />6235065889000-11811030416500<br />562546598044000562546591376500-39433584709000-45148591376500<br />
