1. PLACA MADRE
Objetivos: al concluir la sesión el participante será capaz de saber el
concepto, partes y tipos de Placa Madre.

2. Mainboard
Tarjeta
principal
Tarjeta madre
Motherbord
Placa madre
Placa base

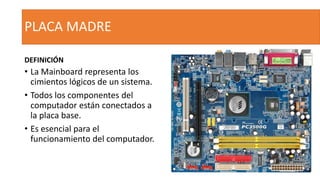

3. PLACA MADRE
DEFINICIÓN
• La Mainboard representa los
cimientos lógicos de un sistema.
• Todos los componentes del
computador están conectados a
la placa base.
• Es esencial para el
funcionamiento del computador.

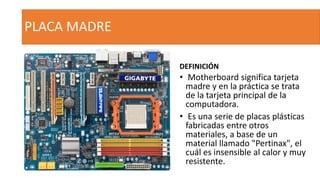

4. PLACA MADRE
DEFINICIÓN
• Motherboard significa tarjeta
madre y en la práctica se trata
de la tarjeta principal de la
computadora.
• Es una serie de placas plásticas
fabricadas entre otros
materiales, a base de un
material llamado "Pertinax", el
cuál es insensible al calor y muy
resistente.

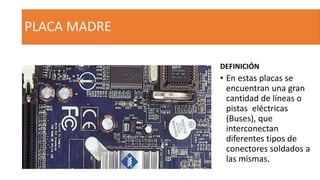

5. PLACA MADRE
DEFINICIÓN
• En estas placas se
encuentran una gran
cantidad de líneas o
pistas eléctricas
(Buses), que
interconectan
diferentes tipos de
conectores soldados a
las mismas.

6. Funciones de la tarjeta principal
• Interconectar todos los dispositivos
internos, tales como discos duros,
unidades ópticas, disqueteras, etc.
• Por medio de puertos, permitir la entrada
y salida de información con distintos
dispositivos externos.
• Permitir la extensión de capacidades de la
computadora por medio de ranuras
especiales para tarjetas de expansión.
• Albergar al cerebro de la computadora: el
microprocesador, en un conector espacial
para el.
• Adecuarse con la velocidad del
microprocesador por medio de un circuito
integrado especial llamado "Chipset" el
cuál viene soldado también a la placa.
• Opcionalmente integrar ciertos
dispositivos de video, audio y red en la
placa y evitar el uso de tarjetas de
expansión.
• Distribuir electricidad adecuada a sus
distintos elementos montados en ella
(Chipset, puertos, memorias RAM, etc.).
• Soportar la inserción memoria RAM y
memoria caché en ranuras especiales
para ellas.

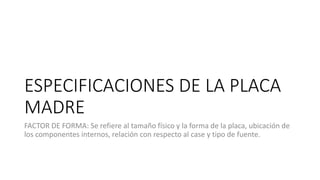

7. ESPECIFICACIONES DE LA PLACA
MADRE
FACTOR DE FORMA: Se refiere al tamaño físico y la forma de la placa, ubicación de
los componentes internos, relación con respecto al case y tipo de fuente.

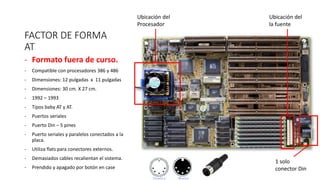

8. FACTOR DE FORMA
AT
- Formato fuera de curso.
- Compatible con procesadores 386 y 486
- Dimensiones: 12 pulgadas x 11 pulgadas
- Dimensiones: 30 cm. X 27 cm.
- 1992 – 1993
- Tipos baby AT y AT.
- Puertos seriales
- Puerto Din – 5 pines
- Puerto seriales y paralelos conectados a la
placa.
- Utiliza flats para conectores externos.
- Demasiados cables recalientan el sistema.
- Prendido y apagado por botón en case

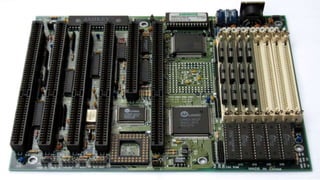

Ubicación del
Procesador
Ubicación del
la fuente
1 solo
conector Din

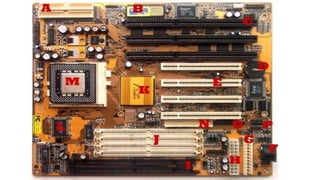

10. FACTOR DE FORMA
BABY AT
- Fuera de venta en el mercado
- Trabajo con procesadores
Pentium
- El tamaño un poco mas pequeño,
8 pulgadas x 10 pulgadas.
- 20 cm. X 25 cm.
- El Cpu esta cerca de los slots
- Demasiado cable recalienta el
sistema
- Prendido y apagado por botón
en case.

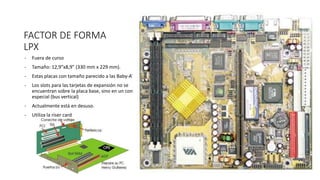

12. FACTOR DE FORMA
LPX
- Fuera de curso
- Tamaño: 12,9”x8,9" (330 mm x 229 mm).
- Estas placas con tamaño parecido a las Baby-AT.
- Los slots para las tarjetas de expansión no se
encuentran sobre la placa base, sino en un conector
especial (bus vertical)
- Actualmente está en desuso.
- Utiliza la riser card

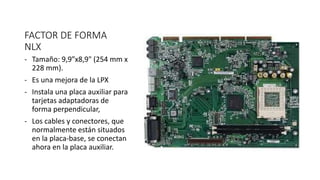

15. FACTOR DE FORMA
NLX
- Tamaño: 9,9”x8,9" (254 mm x
228 mm).
- Es una mejora de la LPX
- Instala una placa auxiliar para
tarjetas adaptadoras de
forma perpendicular,
- Los cables y conectores, que
normalmente están situados
en la placa-base, se conectan
ahora en la placa auxiliar.

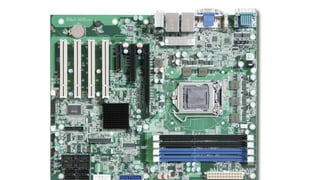

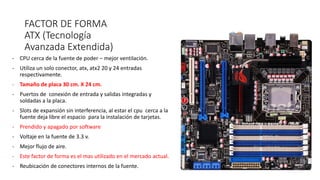

17. FACTOR DE FORMA
ATX (Tecnología
Avanzada Extendida)
- CPU cerca de la fuente de poder – mejor ventilación.
- Utiliza un solo conector, atx, atx2 20 y 24 entradas
respectivamente.
- Tamaño de placa 30 cm. X 24 cm.
- Puertos de conexión de entrada y salidas integradas y
soldadas a la placa.
- Slots de expansión sin interferencia, al estar el cpu cerca a la
fuente deja libre el espacio para la instalación de tarjetas.
- Prendido y apagado por software
- Voltaje en la fuente de 3.3 v.
- Mejor flujo de aire.
- Este factor de forma es el mas utilizado en el mercado actual.
- Reubicación de conectores internos de la fuente.

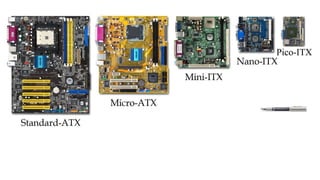

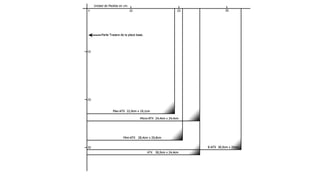

18. FACTOR DE FORMA
ATX (Tecnología
Avanzada Extendida)
- ATX 305 × 244 mm
- Micro-ATX 244 × 244 mm
- Mini-ITX 170 × 170 mm
- FlexAtx 229 mm x 191 mm

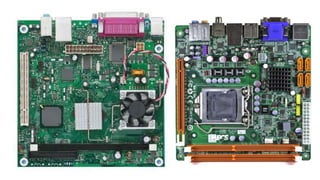

21. FACTOR DE FORMA
Mini ATX
- CPU cerca de la fuente de poder – mejor
ventilación.
- Utiliza un solo conector, atx, atx2 20 y 24
entradas respectivamente.
- Tiene las mismas características de la
placa Atx solo que tiene tamaño
reducido.
- Tamaño de placa 20 cm. X 20 cm.

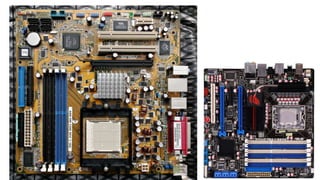

24. FACTOR DE FORMA
Micro ATX
- CPU cerca de la fuente de poder – mejor
ventilación.
- Soporta hasta 4 slots.
- Compatible con los case atx.
- Tiene las mismas características de la
placa Atx solo que tiene tamaño
reducido.
- Tamaño de placa 24,4 cm. X 24.4 cm.

26. FACTOR DE FORMA
Flex ATX
- CPU cerca de la fuente de poder, la fuente
de poder es diseñado para un mayor
ahorro de espacio y diseño de
computadoras mas compactas.
- Es un formato intermedio entre el ATX y
el microATX.
- Permite mayor flexibilidad.
- Tiene las mismas características de la
placa Atx solo que tiene tamaño
reducido.
- Tamaño de placa 22 cm. X 19 cm.

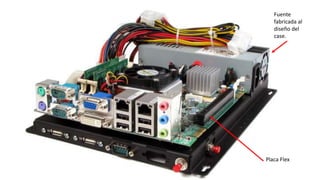

28. Placa Flex
Fuente
fabricada al
diseño del
case.

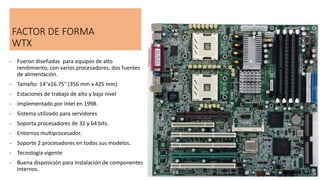

29. FACTOR DE FORMA
WTX
- Fueron diseñadas para equipos de alto
rendimiento, con varios procesadores, dos fuentes
de alimentación.
- Tamaño: 14"x16.75" (356 mm x 425 mm).
- Estaciones de trabajo de alto y bajo nivel
- Implementado por Intel en 1998.
- Sistema utilizado para servidores
- Soporta procesadores de 32 y 64 bits.
- Entornos multiprocesador.
- Soporte 2 procesadores en todos sus modelos.
- Tecnología vigente
- Buena disposición para instalación de componentes
internos.

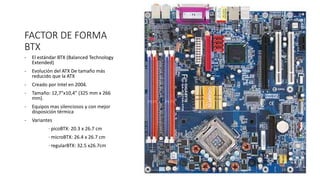

31. FACTOR DE FORMA
BTX
- El estándar BTX (Balanced Technology
Extended)
- Evolución del ATX De tamaño más
reducido que la ATX
- Creado por Intel en 2004.
- Tamaño: 12,7"x10,4" (325 mm x 266
mm).
- Equipos mas silenciosos y con mejor
disposición térmica
- Variantes
· picoBTX: 20.3 x 26.7 cm
· microBTX: 26.4 x 26.7 cm
· regularBTX: 32.5 x26.7cm

32. FACTOR DE FORMA
BTX
- Tamaño: 9,6”x7,9" (244 mm x 203 mm).
- El factor de forma DTX fue introducido en
el mercado por Amd en Enero del 2007.
De tamaño reducido, ha sido desarrollado
para HTPC. Es compatible con las cajas
ATX y también se encuentra en una
versión aun más reducida, llamada Mini-
Dtx. Dispone de uno o dos slots de
expansión que suelen ser un puerto PCI-
express y un PCI. Además de su tamaño
reducido, su precio es también bajo,
debido a los pocos elementos que
incorpora.

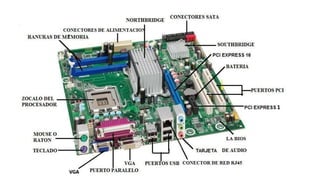

36. Conectores de alimentación
• En nuestro PC encontramos una serie
de conectores eléctricos, encargados
de suministrar energía a los
diferentes componentes.
• Todos estos conectores provienen de
la fuente de alimentación, y los q
comúnmente se conectan a la placa
bse son:

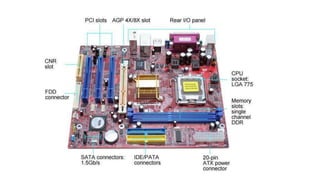

• Conector ATX: 20/24 pines
