Este documento proporciona instrucciones paso a paso para ensamblar un computador personal. Explica cómo instalar los componentes principales como la placa base, la CPU, la memoria RAM, las tarjetas de video y de sonido, y las unidades de almacenamiento como el disco duro y la unidad óptica en la carcasa. También describe cómo conectar los cables de alimentación e IDE para unir todos los componentes.

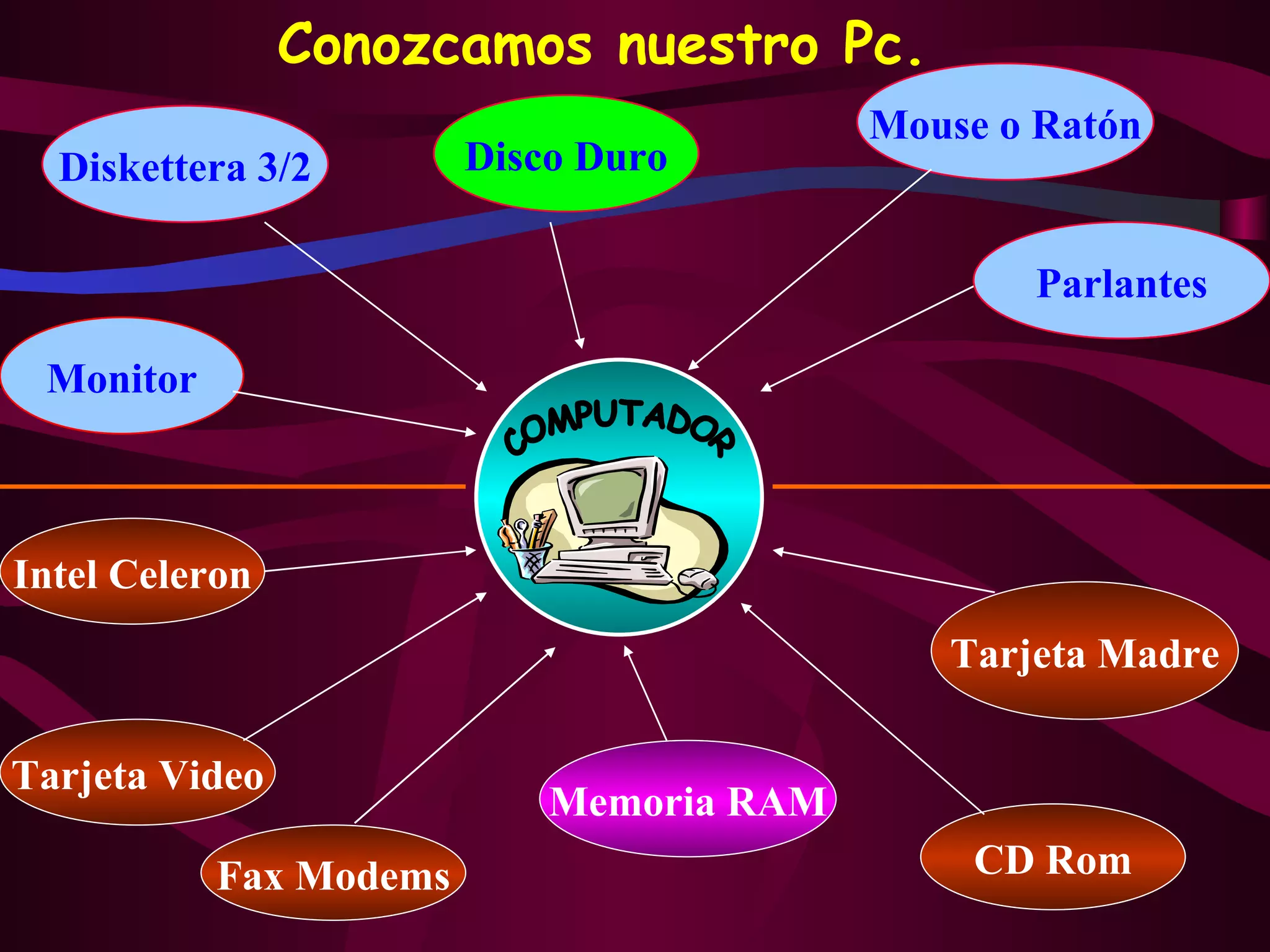

1. Disco Duro Mouse o Ratón Diskettera 3/2 Monitor Fax Modems Memoria RAM CD Rom Tarjeta Video Intel Celeron Parlantes Tarjeta Madre COMPUTADOR Conozcamos nuestro Pc.

2. Paso 1: MATERIAL Y COMPONENTES Para este tutorial he optado por los siguientes componentes: Placa Base Elite K7VZA con zócalo Socket 7 para AMD . CPU AMD Athlon Thunder K-7 800 Mhz del tipo Socket 7 . Disco Duro Fujitsu de 17 Gb UDMA . CD-ROM LG de 52x Disquetera de 1,44 Mb Tarjeta gráfica ATI 32 Mb Ventilador para Athlon del tipo Socket 7 Carcasa del tipo ATX

3. Paso 2: PRESENTAR LOS COMPONENTES Y ABRIR LA CARCASA Foto 2 En primer lugar debemos retirar los tornillos de la parte posterior de la carcasa. Dependiendo del modelo, el chasis puede salir entero o sólo las partes laterales. En nuestro caso, hemos optado por una carcasa del tipo ATX, y procederemos a retirar las tapas laterales (Foto 2).

4. En las carcasas, normalmente te encontrarás con la fuente de alimentación con su cableado correspondiente, el altavoz interno y el ventilador (Foto 3). A veces, te encontrarás que el altavoz ya está atornillado al chasis. Si no lo está, deberás atornillarlo en la parte inferior o frontal. También te encontrarás con una bolsita de tornillería para ajustar la placa base y las distintas unidades al chasis. Foto 3

5. Observa también que la carcasa viene acompañada de unas placas en forma de plantilla (Foto 4) que se colocarán en la parte posterior de la carcasa. Las formas de los agujeros deberán coincidir con los conectores de nuestra placa base. Normalmente, las cajas ya vienen con una de ellas atornillada, o bien es posible que vengan con una placa ciega (sin muescas ni agujeros) que tendremos que quitar para colocar una de las plantillas. Más adelante veremos cómo colocarla. Foto 4

6. Ahora debemos retirar la placa soporte (Foto 5) de un lateral que será sobre la que se asiente la placa base. Este soporte viene atornillado en un lateral. Observa su colocación porque más adelante debemos colocarla exactamente como está ahora, pero con la placa base ya atornillada. Foto 5 Paso 3: ATORNILLAR LAS UNIDADES

7. Seguidamente, atornillaremos el disco duro dentro de uno de los soportes internos del chasis, así como la disquetera. (Foto 6). Foto 6 Hay que tener cuidado de que los conectores para la alimentación y para el cable IDE miren hacia el interior de la carcasa. El disco duro debe quedar con su chasis metálico mirando hacia arriba.

8. Lo mismo haremos con el CD-ROM, destapando una de las tapas frontales e introduciéndolo dentro del chasis. (Foto 7) Foto 7

9. A continuación presentamos la plantilla metálica que corresponda a los conectores de la placa base y la atornillamos en el chasis (Foto 8). Es posible que la que lleva la carcasa por defecto ya nos sirva. Utilizaremos los tornillos y anclajes para atornillar la placa base al chasis metálico que retiramos (Foto 5) asegurándonos de que queda firmemente sujeta (Foto 9 ). Foto 8 Foto 9 Paso 4: ATORNILLAR LA PLACA BASE

10. Paso 5: COLOCAR LA MEMORIA Y EL VENTILADOR Seguidamente colocaremos el DIMM de memoria abriendo las pestañas laterales y presionando cuidadosamente hacia abajo. Hay que mirar que las muescas de la plaquita coincidan con las muescas del zócalo donde irá asentada. (Foto 10) Foto 10

11. Colocaremos ahora la CPU en la única posición que puede ir y el ventilador encima. Cuidado con los enganches de éste. También colocaremos el cable de alimentación a la placa base. Observa que en la misma está serigrafiada la leyenda que nos indicará que se trata del conector de alimentación del ventilador. (Fotos 11 y 12) Foto 11 Foto 12

12. Paso 6: COLOCAR LOS CONECTORES DE ALIMENTACIÓN Colocaremos ahora el cable de alimentación principal desde la fuente de alimentación a la placa base. Los conectores modernos sólo tienen una posición, así que no hay posibilidad de colocarlo al revés . (Foto 13). Foto 13

13. Colocaremos también los pequeños conectores de alimentación para los leds del disco duro, reset, etc. Normalmente los nombres vienen indicados en la placa base . (Foto 14). A continuación debemos colocar el chasis de la placa base ya atornillada en la pared lateral (Foto 5) para dejarla colocada. Foto 14

14. Paso 7: CONECTAR LOS CABLES IDE Colocaremos ahora las mangueras IDE del disco duro (Foto 15) . Por lo general, conectaremos en la misma manguera el disco duro y el CD-ROM al conector IDE 1 de la placa base. T ambién podemos conectar una manguera por unidad, es decir; una para el disco duro al puerto IDE 1 de la placa base y otra manguera para el CD-ROM al puerto IDE 2 de la placa base. Si optamos por la primera opción, debemos asegurarnos que el disco duro funcionará como master y el CD-ROM como esclavo (mirar los jumpers de ambos para configurarlo ) Foto 15

15. Paso 8: COLOCAR LA TARJETA GRÁFICA, SONIDO, ETC El último paso es colocar las tarjetas gráfica, de sonido, módem , etc . en sus correspondientes ranuras. Lo normal será colocar la tarjeta gráfica en el puerto AGp (ranura marrón) y el resto en las ranuras PCI (ranuras blancas) (Foto 16). Foto 16
