El documento detalla el funcionamiento y las aplicaciones del transistor Darlington en circuitos electrónicos, resaltando su alta ganancia de corriente combinando dos transistores. Se describen varios circuitos prácticos, como detectores de agua, luz y calor, utilizando transistores para activar dispositivos como alarmas y lámparas. Además, se menciona el uso de montajes Darlington para amplificar señales en diversas aplicaciones, destacando su eficiencia en espacio y rendimiento.

1. Mg. Ing. Lizbeth Leonor Paredes Aguilar
Mail: liz.paredes@gmail.com
UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE AREQUIPA
DEPARTAMENTO ACADEMICO DE INGENIERÍA ELECTRICA
CURSO: Circuitos Electrónicos 2

2. Un ejemplo clásico de
aplicación de un BJT, es un
amplificador de sonido.

3.  El alumno sabe claramente como funciona el
el amplificador darlington.

4. o Amplificador Darlington
o Como funciona
o Donde lo uso
o Ganancia de tensión y
o Corriente
o Impedancia de entrada e
impedancia de salida

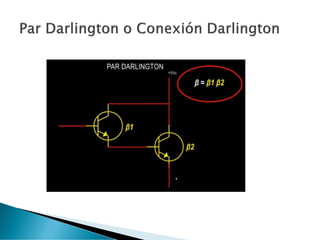

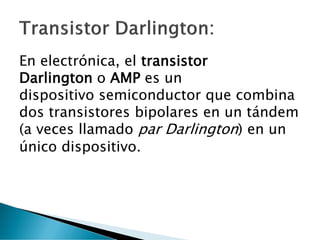

6. En electrónica, el transistor
Darlington o AMP es un
dispositivo semiconductor que combina
dos transistores bipolares en un tándem
(a veces llamado par Darlington) en un
único dispositivo.

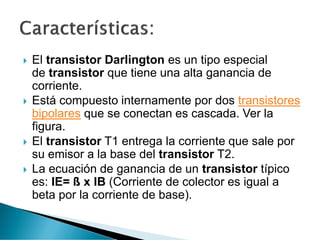

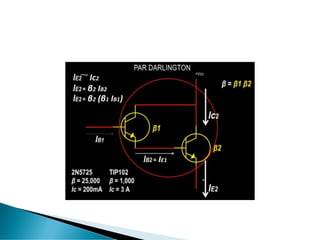

7.  El transistor Darlington es un tipo especial
de transistor que tiene una alta ganancia de
corriente.

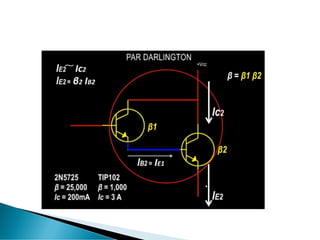

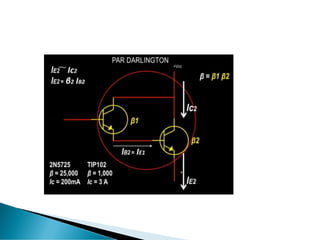

 Está compuesto internamente por dos transistores
bipolares que se conectan es cascada. Ver la
figura.
 El transistor T1 entrega la corriente que sale por
su emisor a la base del transistor T2.

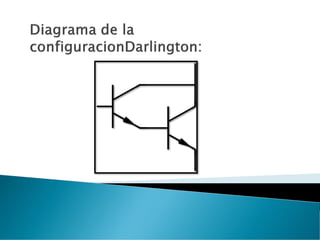

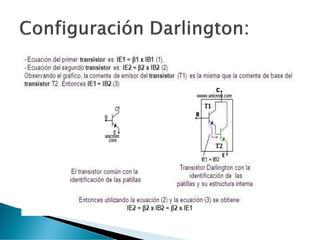

 La ecuación de ganancia de un transistor típico
es: IE= ß x IB (Corriente de colector es igual a
beta por la corriente de base).

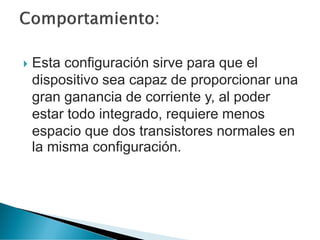

9.  Esta configuración sirve para que el
dispositivo sea capaz de proporcionar una
gran ganancia de corriente y, al poder
estar todo integrado, requiere menos
espacio que dos transistores normales en
la misma configuración.

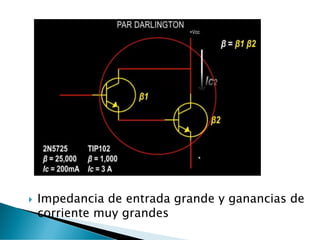

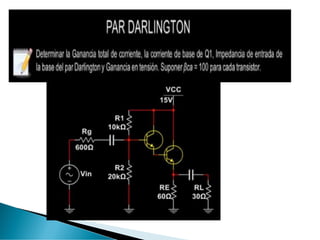

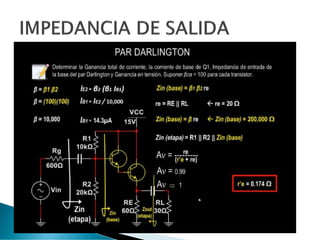

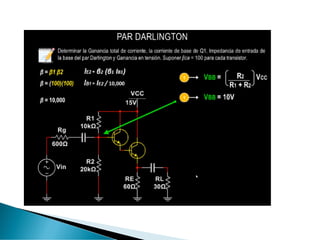

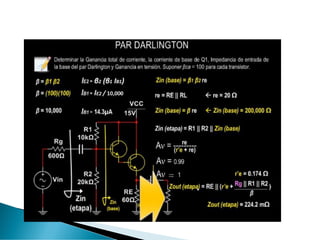

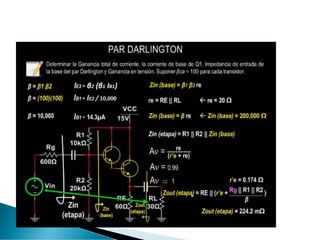

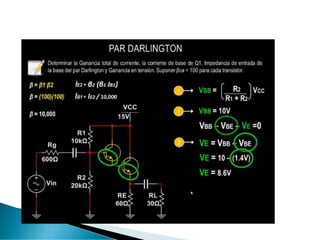

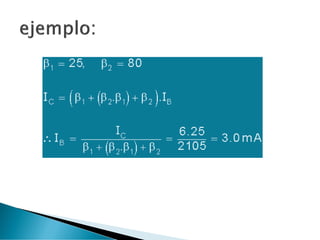

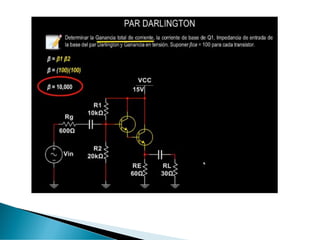

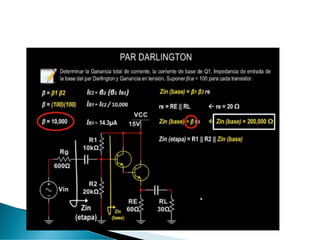

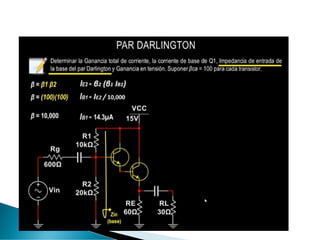

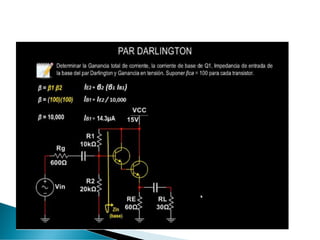

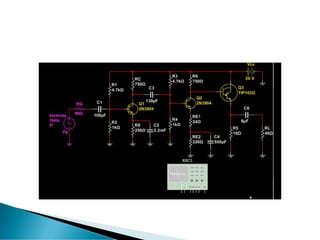

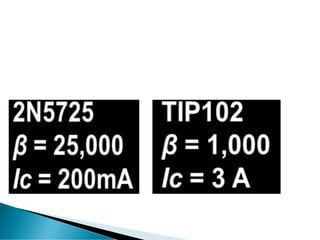

15.  Impedancia de entrada grande y ganancias de
corriente muy grandes

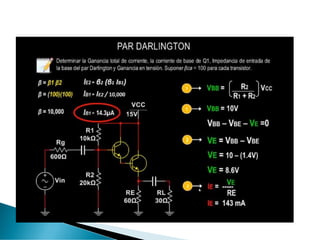

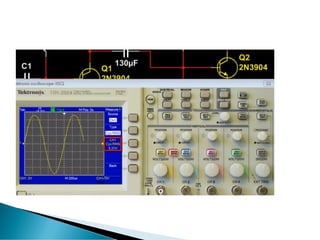

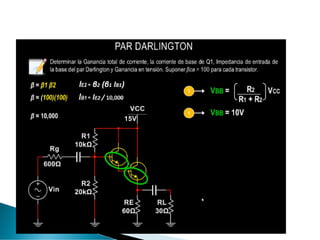

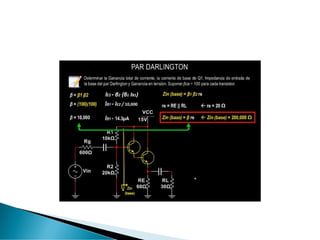

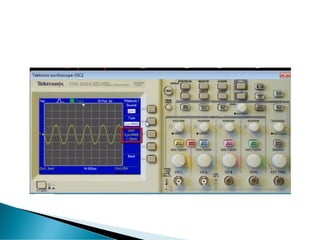

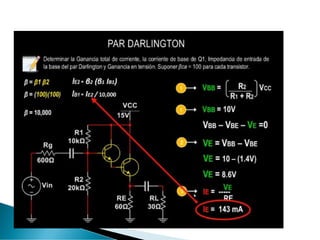

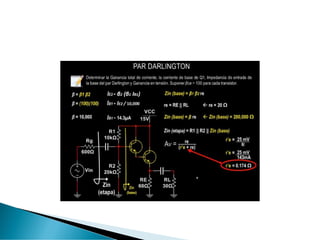

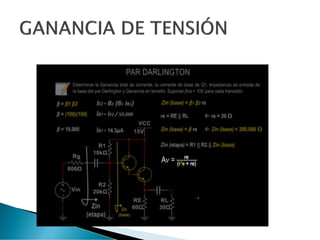

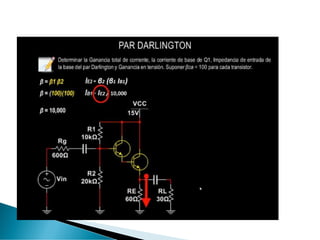

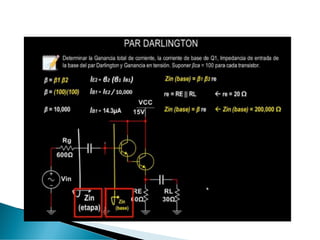

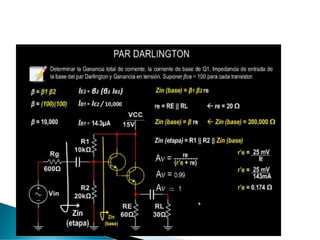

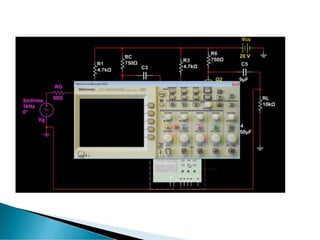

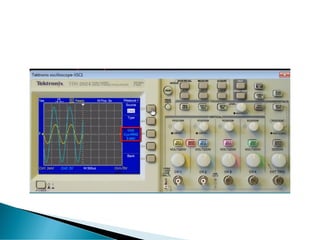

56. Alarma del nivel de agua o detector de
humedad
En algunas ocasiones necesitamos detectar la presencia de agua o el nivel de agua
como por ejemplo podríamos construir un dispositivo que alerta a los ciegos sobre
el nivel del agua de la bañera, podríamos detectar una fuga de agua en un lugar
determinado o controlar el nivel de un depósito de agua y en función del mismo
parar o poner una bomba de agua. Todas estas funciones las podemos realizar
mediante un circuito electrónico con un transistor que detecte la presencia de
agua.

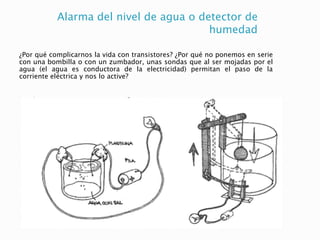

57. Alarma del nivel de agua o detector de
humedad
¿Por qué complicarnos la vida con transistores? ¿Por qué no ponemos en serie
con una bombilla o con un zumbador, unas sondas que al ser mojadas por el
agua (el agua es conductora de la electricidad) permitan el paso de la
corriente eléctrica y nos lo active?

58. Alarma del nivel de agua o detector de
humedad

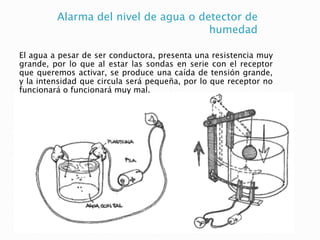

El agua a pesar de ser conductora, presenta una resistencia muy
grande, por lo que al estar las sondas en serie con el receptor
que queremos activar, se produce una caída de tensión grande,
y la intensidad que circula será pequeña, por lo que receptor no
funcionará o funcionará muy mal.

59. Alarma del nivel de agua o detector de
humedad

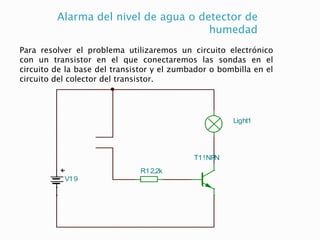

Para resolver el problema utilizaremos un circuito electrónico
con un transistor en el que conectaremos las sondas en el
circuito de la base del transistor y el zumbador o bombilla en el
circuito del colector del transistor.
V19
T1!NPN
R12,2k
Light1

60. Alarma del nivel de agua o detector de
humedad

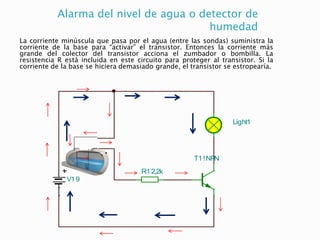

La corriente minúscula que pasa por el agua (entre las sondas) suministra la
corriente de la base para “activar” el transistor. Entonces la corriente más
grande del colector del transistor acciona el zumbador o bombilla. La
resistencia R está incluida en este circuito para proteger al transistor. Si la
corriente de la base se hiciera demasiado grande, el transistor se estropearía.
V19
T1!NPN
R12,2k
Light1
V19
T1!NPN
R11k
Light1
SW1

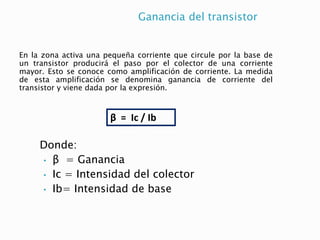

61. Ganancia del transistor
Donde:
• β = Ganancia
• Ic = Intensidad del colector
• Ib= Intensidad de base
En la zona activa una pequeña corriente que circule por la base de
un transistor producirá el paso por el colector de una corriente
mayor. Esto se conoce como amplificación de corriente. La medida
de esta amplificación se denomina ganancia de corriente del
transistor y viene dada por la expresión.
β = Ic / Ib

62. Ganancia del transistor

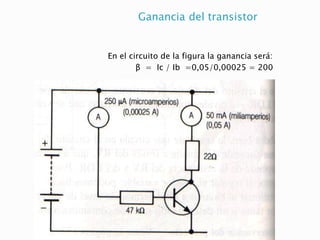

En el circuito de la figura la ganancia será:
β = Ic / Ib =0,05/0,00025 = 200

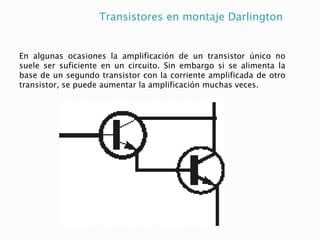

63. Transistores en montaje Darlington
En algunas ocasiones la amplificación de un transistor único no
suele ser suficiente en un circuito. Sin embargo si se alimenta la
base de un segundo transistor con la corriente amplificada de otro
transistor, se puede aumentar la amplificación muchas veces.

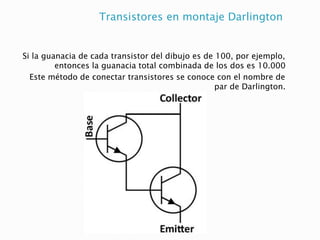

64. Transistores en montaje Darlington

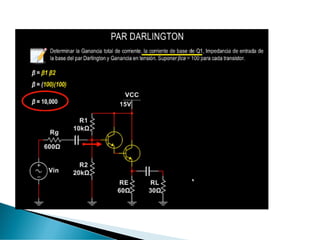

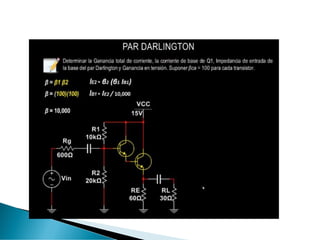

Si la guanacia de cada transistor del dibujo es de 100, por ejemplo,
entonces la guanacia total combinada de los dos es 10.000
Este método de conectar transistores se conoce con el nombre de
par de Darlington.

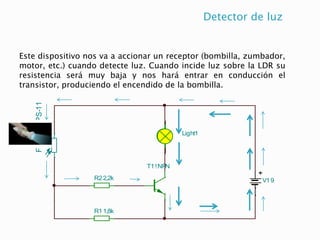

65. Detector de luz
Este dispositivo nos va a accionar un receptor (bombilla, zumbador,
motor, etc.) cuando detecte luz. Cuando incide luz sobre la LDR su
resistencia será muy baja y nos hará entrar en conducción el
transistor, produciendo el encendido de la bombilla.
V19
T1!NPN
R11,8k
Light1
R22,2k
FR1
NORPS-11
V19
T1!NPN
R11k
Light1
SW1

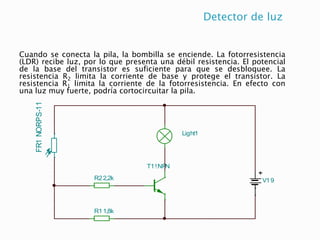

66. Detector de luz
Cuando se conecta la pila, la bombilla se enciende. La fotorresistencia
(LDR) recibe luz, por lo que presenta una débil resistencia. El potencial
de la base del transistor es suficiente para que se desbloquee. La
resistencia R2 limita la corriente de base y protege el transistor. La
resistencia R1 limita la corriente de la fotorresistencia. En efecto con
una luz muy fuerte, podría cortocircuitar la pila.
V19
T1!NPN
R11,8k
Light1
R22,2k
FR1
NORPS-11

67. Detector de luz
Se puede utilizar este montaje como sistema de alarma de un cajón
o el armario. Si alguien abre el cajón o el armario, la luz penetrar y
pondrá en marcha la alarma sonora, si has sustituido la alarma por
el zumbador.

68. Detector de oscuridad
El uso más conocido de este tipo de circuito es seguramente, la
barrera luminosa de los grandes almacenes, que regula la apertura
de las puertas.

69. Detector de oscuridad
El circuito puede servir también para el encendido automático de un
alumbrado público.

70. Detector de oscuridad
para el encendido automático de las luces de posición de un coche.

71. Detector de oscuridad
También se pude realizar una barrera luminosa con este montaje,
es suficiente dirigir el haz luminoso de la linterna hacia la LDR. Si el
haz se interrumpe por alguien que pasa el transistor conmuta.

72. Detector de oscuridad

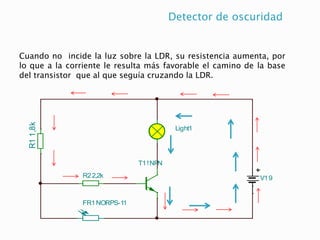

Cuando no incide la luz sobre la LDR, su resistencia aumenta, por
lo que a la corriente le resulta más favorable el camino de la base
del transistor que al que seguía cruzando la LDR.
V19
T1!NPN
Light1
R1
1,8k
R22,2k
FR1NORPS-11
V19
T1!NPN
R11k
Light1
SW1

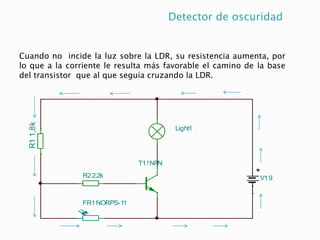

73. Detector de oscuridad
Cuando no incide la luz sobre la LDR, su resistencia aumenta, por
lo que a la corriente le resulta más favorable el camino de la base
del transistor que al que seguía cruzando la LDR.
V19
T1!NPN
Light1
R1
1,8k
R22,2k
FR1NORPS-11

74. Detector de oscuridad
Cuando no incide la luz sobre la LDR, su resistencia aumenta, por
lo que a la corriente le resulta más favorable el camino de la base
del transistor que al que seguía cruzando la LDR.
V19
T1!NPN
Light1
R1
1,8k
R22,2k
FR1NORPS-11
V19
T1!NPN
R11k
Light1
SW1

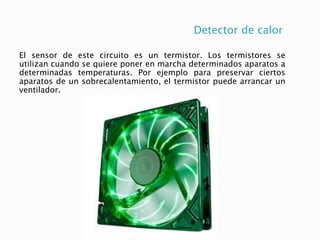

75. Detector de calor
El sensor de este circuito es un termistor. Los termistores se
utilizan cuando se quiere poner en marcha determinados aparatos a
determinadas temperaturas. Por ejemplo para preservar ciertos
aparatos de un sobrecalentamiento, el termistor puede arrancar un
ventilador.

76. Detector de calor

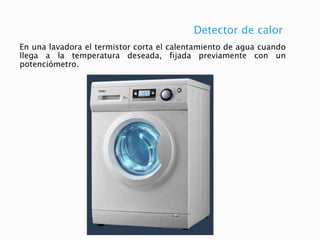

En una lavadora el termistor corta el calentamiento de agua cuando
llega a la temperatura deseada, fijada previamente con un
potenciómetro.

77. Detector de calor
También se puede utilizar para el control de temperatura en un
sistema de calefacción central

78. Detector de calor
y como termostato para poner en marcha un ventilador cuando
haga demasiado calor en una habitación.

79. Detector de calor

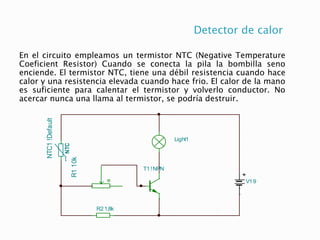

En el circuito empleamos un termistor NTC (Negative Temperature
Coeficient Resistor) Cuando se conecta la pila la bombilla seno
enciende. El termistor NTC, tiene una débil resistencia cuando hace
calor y una resistencia elevada cuando hace frio. El calor de la mano
es suficiente para calentar el termistor y volverlo conductor. No
acercar nunca una llama al termistor, se podría destruir.
V19
T1!NPN
Light1
R1
10k
R21,8k
NTC
NTC1
!Default

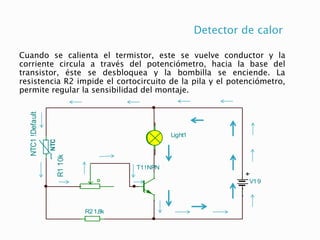

80. Detector de calor
Cuando se calienta el termistor, este se vuelve conductor y la
corriente circula a través del potenciómetro, hacia la base del
transistor, éste se desbloquea y la bombilla se enciende. La
resistencia R2 impide el cortocircuito de la pila y el potenciómetro,
permite regular la sensibilidad del montaje.
V19
T1!NPN
Light1
R1
10k
R21,8k
NTC
NTC1
!Default
V19
T1!NPN
R11k
Light1
SW1

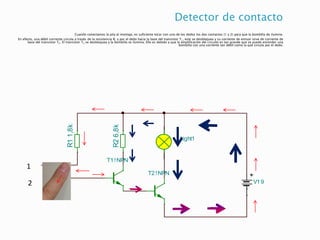

81. Detector de contacto
Este tipo de interruptor, en el que para accionarlo es suficiente con apoyar un dedo (no hace falta hacer presión, solo
tocar), existe en numerosos aparatos eléctricos. En una televisión, por ejemplo, donde es suficiente tocar ligeramente un
botón, para cambiar el programa u otra función y lo mismo en los mandos a distancia. Estos interruptores son también
muy interesantes para los aparatos que utilizan los disminuidos físicos ya que les facilita su accionamiento. En definitiva el
interruptor sensitivo es útil para todo tipo de mandos de aparatos eléctricos en las que se desee el máximo confort.

82. Detector de contacto

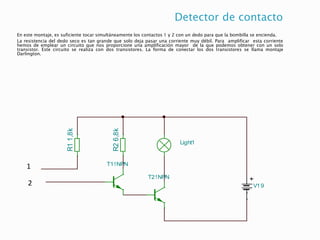

En este montaje, es suficiente tocar simultáneamente los contactos 1 y 2 con un dedo para que la bombilla se encienda.
La resistencia del dedo seco es tan grande que solo deja pasar una corriente muy débil. Para amplificar esta corriente
hemos de emplear un circuito que nos proporcione una amplificación mayor de la que podemos obtener con un solo
transistor. Este circuito se realiza con dos transistores. La forma de conectar los dos transistores se llama montaje
Darlington.
V19
T1!NPN
Light1
T2!NPN
R1
1,8k
R2
6,8k
1
2

83. Detector de contacto

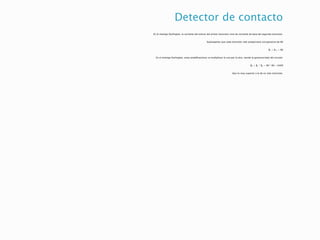

En el montaje Darlington, la corriente del emisor del primer transistor sirve de corriente de base del segundo transistor.
Supongamos que cada transistor solo proporciona una ganancia de 80
β1 = β 2 = 80
En el montaje Darlington, estas amplificaciones se multiplican la una por la otra, siendo la ganancia total del circuito:
βT = β1 * β2 = 80 * 80 = 6400
Que es muy superior a la de un solo transistor.

84. Detector de contacto
Cuando conectamos la pila al montaje, es suficiente tocar con uno de los dedos los dos contactos (1 y 2) para que la bombilla de ilumine.
En efecto, una débil corriente circula a través de la resistencia R1 y por el dedo hacia la base del transistor T1, este se desbloquea y su corriente de emisor sirve de corriente de
base del transistor T2. El transistor T2 se desbloquea y la bombilla se ilumina. Ello es debido a que la amplificación del circuito es tan grande que se puede encender una
bombilla con una corriente tan débil como la que circula por el dedo.
V19
T1!NPN
Light1
T2!NPN
R1
1,8k
R2
6,8k
1
2
V19
T1!NPN
R11k
Light1
SW1

85. Interruptor temporizado
Los mecanismos temporizadores se utilizan cuando se precisan duraciones regulares. Por
ejemplo para fijar el ritmo de una lámpara intermitente, permanece encendida una bombilla
durante cierto tiempo (luz de escalera), programar una lavadora, poner límite a la duración de
juegos electrónicos, etc.

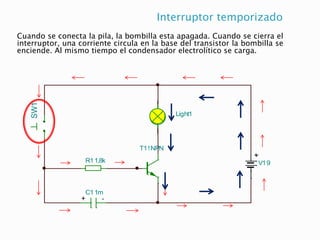

86. Interruptor temporizado
Cuando se conecta la pila, la bombilla esta apagada. Cuando se cierra el
interruptor, una corriente circula en la base del transistor la bombilla se
enciende. Al mismo tiempo el condensador electrolítico se carga.
V19
T1!NPN
Light1
R11,8k
C11m
SW1
V19
T1!NPN
R11k
Light1
SW1
+ -

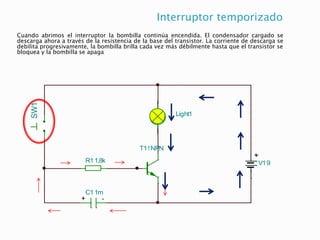

87. Interruptor temporizado
Cuando abrimos el interruptor la bombilla continúa encendida. El condensador cargado se
descarga ahora a través de la resistencia de la base del transistor. La corriente de descarga se
debilita progresivamente, la bombilla brilla cada vez más débilmente hasta que el transistor se
bloquea y la bombilla se apaga
V19
T1!NPN
Light1
R11,8k
C11m
SW1
V19
T1!NPN
R11k
Light1
SW1
+ -

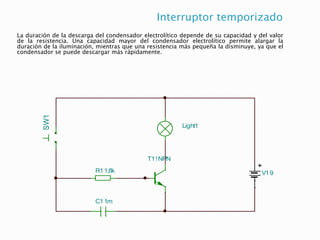

88. Interruptor temporizado
La duración de la descarga del condensador electrolítico depende de su capacidad y del valor
de la resistencia. Una capacidad mayor del condensador electrolítico permite alargar la
duración de la iluminación, mientras que una resistencia más pequeña la disminuye, ya que el
condensador se puede descargar más rápidamente.
V19
T1!NPN
Light1
R11,8k
C11m
SW1

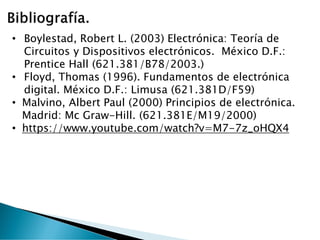

89. • Boylestad, Robert L. (2003) Electrónica: Teoría de
Circuitos y Dispositivos electrónicos. México D.F.:
Prentice Hall (621.381/B78/2003.)
• Floyd, Thomas (1996). Fundamentos de electrónica
digital. México D.F.: Limusa (621.381D/F59)
• Malvino, Albert Paul (2000) Principios de electrónica.
Madrid: Mc Graw-Hill. (621.381E/M19/2000)
• https://www.youtube.com/watch?v=M7-7z_oHQX4

90. ¡HASTA LA
PRÓXIMA CLASE!

91. El transistor
+
Vm
-
V
m
Ve
R
GRACIAS
