El documento describe los diferentes tipos de transistores. Explica que el transistor es un dispositivo semiconductor que amplifica o conmuta una señal de entrada. Luego describe los principales tipos de transistores como los de contacto puntual, unión bipolar, efecto de campo y fototransistor.

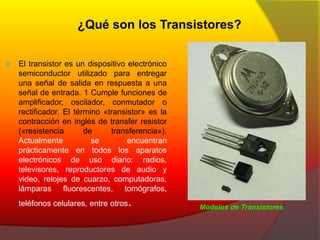

2. ¿Qué son los Transistores?
 El transistor es un dispositivo electrónico
semiconductor utilizado para entregar
una señal de salida en respuesta a una
señal de entrada. 1 Cumple funciones de
amplificador, oscilador, conmutador o
rectificador. El término «transistor» es la
contracción en inglés de transfer resistor
(«resistencia de transferencia»).
Actualmente se encuentran
prácticamente en todos los aparatos
electrónicos de uso diario: radios,
televisores, reproductores de audio y
video, relojes de cuarzo, computadoras,
lámparas fluorescentes, tomógrafos,

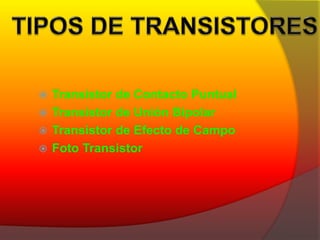

teléfonos celulares, entre otros. Modelos de Transistores

3.  Transistor de Contacto Puntual
 Transistor de Unión Bipolar
 Transistor de Efecto de Campo
 Foto Transistor

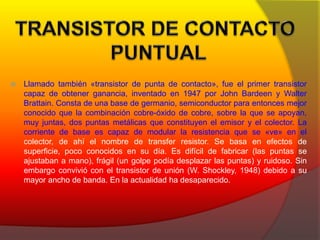

4.  Llamado también «transistor de punta de contacto», fue el primer transistor
capaz de obtener ganancia, inventado en 1947 por John Bardeen y Walter
Brattain. Consta de una base de germanio, semiconductor para entonces mejor
conocido que la combinación cobre-óxido de cobre, sobre la que se apoyan,
muy juntas, dos puntas metálicas que constituyen el emisor y el colector. La
corriente de base es capaz de modular la resistencia que se «ve» en el
colector, de ahí el nombre de transfer resistor. Se basa en efectos de
superficie, poco conocidos en su día. Es difícil de fabricar (las puntas se
ajustaban a mano), frágil (un golpe podía desplazar las puntas) y ruidoso. Sin
embargo convivió con el transistor de unión (W. Shockley, 1948) debido a su
mayor ancho de banda. En la actualidad ha desaparecido.

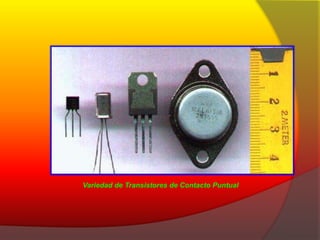

5. Variedad de Transistores de Contacto Puntual

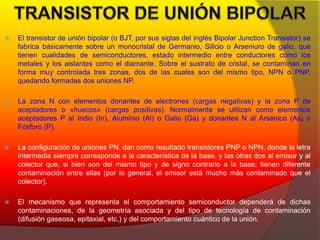

6.  El transistor de unión bipolar (o BJT, por sus siglas del inglés Bipolar Junction Transistor) se
fabrica básicamente sobre un monocristal de Germanio, Silicio o Arseniuro de galio, que
tienen cualidades de semiconductores, estado intermedio entre conductores como los
metales y los aislantes como el diamante. Sobre el sustrato de cristal, se contaminan en
forma muy controlada tres zonas, dos de las cuales son del mismo tipo, NPN o PNP,
quedando formadas dos uniones NP.
 La zona N con elementos donantes de electrones (cargas negativas) y la zona P de
aceptadores o «huecos» (cargas positivas). Normalmente se utilizan como elementos
aceptadores P al Indio (In), Aluminio (Al) o Galio (Ga) y donantes N al Arsénico (As) o
Fósforo (P).
 La configuración de uniones PN, dan como resultado transistores PNP o NPN, donde la letra
intermedia siempre corresponde a la característica de la base, y las otras dos al emisor y al
colector que, si bien son del mismo tipo y de signo contrario a la base, tienen diferente
contaminación entre ellas (por lo general, el emisor está mucho más contaminado que el
colector).
 El mecanismo que representa el comportamiento semiconductor dependerá de dichas
contaminaciones, de la geometría asociada y del tipo de tecnología de contaminación
(difusión gaseosa, epitaxial, etc.) y del comportamiento cuántico de la unión.

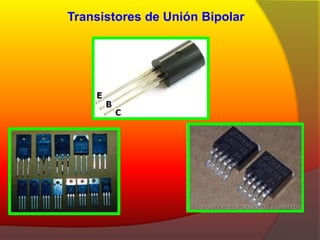

7. Transistores de Unión Bipolar

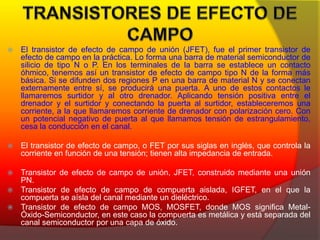

8.  El transistor de efecto de campo de unión (JFET), fue el primer transistor de
efecto de campo en la práctica. Lo forma una barra de material semiconductor de
silicio de tipo N o P. En los terminales de la barra se establece un contacto
óhmico, tenemos así un transistor de efecto de campo tipo N de la forma más
básica. Si se difunden dos regiones P en una barra de material N y se conectan
externamente entre sí, se producirá una puerta. A uno de estos contactos le
llamaremos surtidor y al otro drenador. Aplicando tensión positiva entre el
drenador y el surtidor y conectando la puerta al surtidor, estableceremos una
corriente, a la que llamaremos corriente de drenador con polarización cero. Con
un potencial negativo de puerta al que llamamos tensión de estrangulamiento,
cesa la conducción en el canal.
 El transistor de efecto de campo, o FET por sus siglas en inglés, que controla la
corriente en función de una tensión; tienen alta impedancia de entrada.
 Transistor de efecto de campo de unión, JFET, construido mediante una unión
PN.
 Transistor de efecto de campo de compuerta aislada, IGFET, en el que la
compuerta se aísla del canal mediante un dieléctrico.
 Transistor de efecto de campo MOS, MOSFET, donde MOS significa Metal-Óxido-
Semiconductor, en este caso la compuerta es metálica y está separada del
canal semiconductor por una capa de óxido.

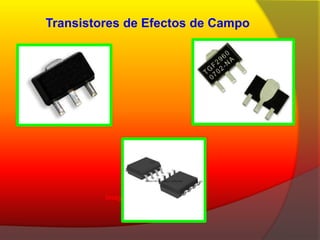

9. Transistores de Efectos de Campo
Imagen de Diodo Zener

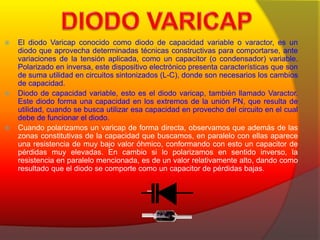

10.  El diodo Varicap conocido como diodo de capacidad variable o varactor, es un
diodo que aprovecha determinadas técnicas constructivas para comportarse, ante
variaciones de la tensión aplicada, como un capacitor (o condensador) variable.
Polarizado en inversa, este dispositivo electrónico presenta características que son
de suma utilidad en circuitos sintonizados (L-C), donde son necesarios los cambios
de capacidad.
 Diodo de capacidad variable, esto es el diodo varicap, también llamado Varactor.
Este diodo forma una capacidad en los extremos de la unión PN, que resulta de
utilidad, cuando se busca utilizar esa capacidad en provecho del circuito en el cual
debe de funcionar el diodo.
 Cuando polarizamos un varicap de forma directa, observamos que además de las
zonas constitutivas de la capacidad que buscamos, en paralelo con ellas aparece
una resistencia de muy bajo valor óhmico, conformando con esto un capacitor de
pérdidas muy elevadas. En cambio si lo polarizamos en sentido inverso, la
resistencia en paralelo mencionada, es de un valor relativamente alto, dando como
resultado que el diodo se comporte como un capacitor de pérdidas bajas.

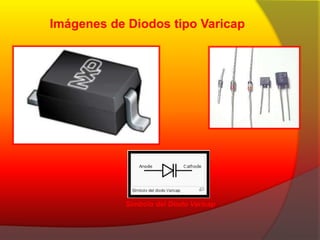

11. Imágenes de Diodos tipo Varicap
Símbolo del Diodo Varicap

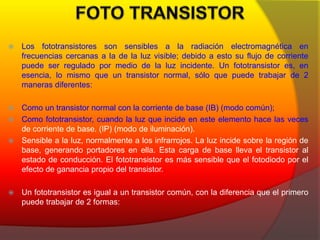

12.  Los fototransistores son sensibles a la radiación electromagnética en
frecuencias cercanas a la de la luz visible; debido a esto su flujo de corriente
puede ser regulado por medio de la luz incidente. Un fototransistor es, en
esencia, lo mismo que un transistor normal, sólo que puede trabajar de 2
maneras diferentes:
 Como un transistor normal con la corriente de base (IB) (modo común);
 Como fototransistor, cuando la luz que incide en este elemento hace las veces
de corriente de base. (IP) (modo de iluminación).
 Sensible a la luz, normalmente a los infrarrojos. La luz incide sobre la región de
base, generando portadores en ella. Esta carga de base lleva el transistor al
estado de conducción. El fototransistor es más sensible que el fotodiodo por el
efecto de ganancia propio del transistor.
 Un fototransistor es igual a un transistor común, con la diferencia que el primero
puede trabajar de 2 formas:

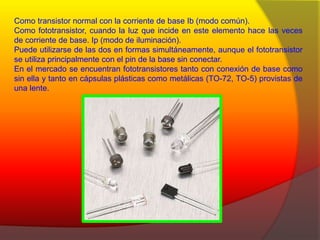

13. Como transistor normal con la corriente de base Ib (modo común).
Como fototransistor, cuando la luz que incide en este elemento hace las veces
de corriente de base. Ip (modo de iluminación).
Puede utilizarse de las dos en formas simultáneamente, aunque el fototransistor
se utiliza principalmente con el pin de la base sin conectar.
En el mercado se encuentran fototransistores tanto con conexión de base como
sin ella y tanto en cápsulas plásticas como metálicas (TO-72, TO-5) provistas de
una lente.

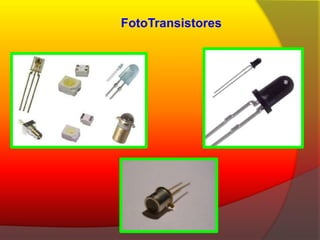

14. FotoTransistores

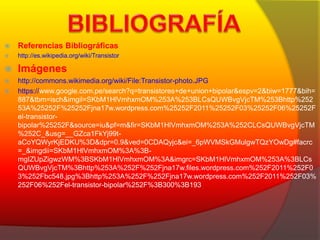

15.  Referencias Bibliográficas
 http://es.wikipedia.org/wiki/Transistor
 Imágenes
 http://commons.wikimedia.org/wiki/File:Transistor-photo.JPG
 https://www.google.com.pe/search?q=transistores+de+union+bipolar&espv=2&biw=1777&bih=
887&tbm=isch&imgil=SKbM1HlVmhxmOM%253A%253BLCsQUWBvgVjcTM%253Bhttp%252
53A%25252F%25252Fjna17w.wordpress.com%25252F2011%25252F03%25252F06%25252F
el-transistor-bipolar%
25252F&source=iu&pf=m&fir=SKbM1HlVmhxmOM%253A%252CLCsQUWBvgVjcTM
%252C_&usg=__GZca1FkYj99t-aCoYQWyrKjEDKU%
3D&dpr=0.9&ved=0CDAQyjc&ei=_6pWVMSkGMulgwTQzYOwDg#facrc
=_&imgdii=SKbM1HlVmhxmOM%3A%3B-mgIZUpZigwzWM%
3BSKbM1HlVmhxmOM%3A&imgrc=SKbM1HlVmhxmOM%253A%3BLCs
QUWBvgVjcTM%3Bhttp%253A%252F%252Fjna17w.files.wordpress.com%252F2011%252F0
3%252Fbc548.jpg%3Bhttp%253A%252F%252Fjna17w.wordpress.com%252F2011%252F03%
252F06%252Fel-transistor-bipolar%252F%3B300%3B193

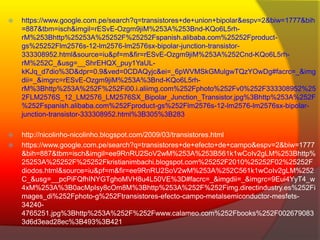

16.  https://www.google.com.pe/search?q=transistores+de+union+bipolar&espv=2&biw=1777&bih
=887&tbm=isch&imgil=rESvE-Ozgm9jiM%253A%253Bnd-KQo6L5rh-rM%
253Bhttp%25253A%25252F%25252Fspanish.alibaba.com%25252Fproduct-gs%
25252Flm2576s-12-lm2576-lm2576sx-bipolar-junction-transistor-
333308952.html&source=iu&pf=m&fir=rESvE-Ozgm9jiM%253A%252Cnd-KQo6L5rh-rM%
252C_&usg=__ShrEHQX_puy1YaUL-kKJq_
d7dio%3D&dpr=0.9&ved=0CDAQyjc&ei=_6pWVMSkGMulgwTQzYOwDg#facrc=_&img
dii=_&imgrc=rESvE-Ozgm9jiM%253A%3Bnd-KQo6L5rh-rM%
3Bhttp%253A%252F%252Fi00.i.aliimg.com%252Fphoto%252Fv0%252F333308952%25
2FLM2576S_12_LM2576_LM2576SX_Bipolar_Junction_Transistor.jpg%3Bhttp%253A%252F
%252Fspanish.alibaba.com%252Fproduct-gs%252Flm2576s-12-lm2576-lm2576sx-bipolar-junction-
transistor-333308952.html%3B305%3B283
 http://nicolinho-nicolinho.blogspot.com/2009/03/transistores.html
 https://www.google.com.pe/search?q=transistores+de+efecto+de+campo&espv=2&biw=1777
&bih=887&tbm=isch&imgil=ee9RnRU2SoV2wM%253A%253B561k1wCoIv2gLM%253Bhttp%
25253A%25252F%25252Fkristianimbachi.blogspot.com%25252F2010%25252F02%25252F
diodos.html&source=iu&pf=m&fir=ee9RnRU2SoV2wM%253A%252C561k1wCoIv2gLM%252
C_&usg=__pcPiFQfhINYGTghoMVH8u4L50VE%3D#facrc=_&imgdii=_&imgrc=9Eui4YyT4_w
4xM%253A%3B0acMpIsy8cOm8M%3Bhttp%253A%252F%252Fimg.directindustry.es%252Fi
mages_di%252Fphoto-g%252Ftransistores-efecto-campo-metalsemiconductor-mesfets-
34240-
4765251.jpg%3Bhttp%253A%252F%252Fwww.calameo.com%252Fbooks%252F002679083
3d6d3ead28ec%3B493%3B421

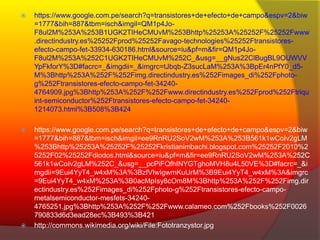

17.  https://www.google.com.pe/search?q=transistores+de+efecto+de+campo&espv=2&biw
=1777&bih=887&tbm=isch&imgil=QM1p4Jo-
F8ul2M%253A%253B1UGK2TIHeCMUvM%253Bhttp%25253A%25252F%25252Fwww
.directindustry.es%25252Fprod%25252Favago-technologies%25252Ftransistores-efecto-
campo-fet-33934-630186.html&source=iu&pf=m&fir=QM1p4Jo-
F8ul2M%253A%252C1UGK2TIHeCMUvM%252C_&usg=__gNus22ClBugBL9OUWVV
YpFkforY%3D#facrc=_&imgdii=_&imgrc=tJbqb-Z3sucLaM%253A%3BpEr4nPfY0_d5-
M%3Bhttp%253A%252F%252Fimg.directindustry.es%252Fimages_di%252Fphoto-g%
252Ftransistores-efecto-campo-fet-34240-
4764909.jpg%3Bhttp%253A%252F%252Fwww.directindustry.es%252Fprod%252Ftriqu
int-semiconductor%252Ftransistores-efecto-campo-fet-34240-
1214073.html%3B508%3B424
 https://www.google.com.pe/search?q=transistores+de+efecto+de+campo&espv=2&biw
=1777&bih=887&tbm=isch&imgil=ee9RnRU2SoV2wM%253A%253B561k1wCoIv2gLM
%253Bhttp%25253A%25252F%25252Fkristianimbachi.blogspot.com%25252F2010%2
5252F02%25252Fdiodos.html&source=iu&pf=m&fir=ee9RnRU2SoV2wM%253A%252C
561k1wCoIv2gLM%252C_&usg=__pcPiFQfhINYGTghoMVH8u4L50VE%3D#facrc=_&i
mgdii=9Eui4YyT4_w4xM%3A%3BzfVIwIgwmKuUrM%3B9Eui4YyT4_w4xM%3A&imgrc
=9Eui4YyT4_w4xM%253A%3B0acMpIsy8cOm8M%3Bhttp%253A%252F%252Fimg.dir
ectindustry.es%252Fimages_di%252Fphoto-g%252Ftransistores-efecto-campo-metalsemiconductor-
mesfets-34240-
4765251.jpg%3Bhttp%253A%252F%252Fwww.calameo.com%252Fbooks%252F0026
790833d6d3ead28ec%3B493%3B421
 http://commons.wikimedia.org/wiki/File:Fototranzystor.jpg

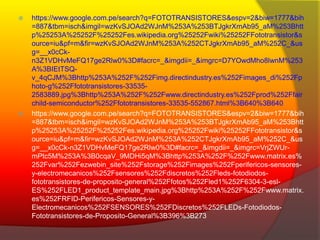

18.  https://www.google.com.pe/search?q=FOTOTRANSISTORES&espv=2&biw=1777&bih
=887&tbm=isch&imgil=wzKvSJOAd2WJnM%253A%253BTJgkrXmAb95_aM%253Bhtt
p%25253A%25252F%25252Fes.wikipedia.org%25252Fwiki%25252FFototransistor&s
ource=iu&pf=m&fir=wzKvSJOAd2WJnM%253A%252CTJgkrXmAb95_aM%252C_&us
g=__x0cCk-n3Z1VDHvMeFQ17ge2Rlw0%
3D#facrc=_&imgdii=_&imgrc=D7YOwdMho8lwnM%253
A%3BIEtTSQ-v_
4qCJM%3Bhttp%253A%252F%252Fimg.directindustry.es%252Fimages_di%252Fp
hoto-g%252Ffototransistores-33535-
2583889.jpg%3Bhttp%253A%252F%252Fwww.directindustry.es%252Fprod%252Ffair
child-semiconductor%252Ffototransistores-33535-552867.html%3B640%3B640
 https://www.google.com.pe/search?q=FOTOTRANSISTORES&espv=2&biw=1777&bih
=887&tbm=isch&imgil=wzKvSJOAd2WJnM%253A%253BTJgkrXmAb95_aM%253Bhtt
p%25253A%25252F%25252Fes.wikipedia.org%25252Fwiki%25252FFototransistor&s
ource=iu&pf=m&fir=wzKvSJOAd2WJnM%253A%252CTJgkrXmAb95_aM%252C_&us
g=__x0cCk-n3Z1VDHvMeFQ17ge2Rlw0%3D#facrc=_&imgdii=_&imgrc=VrjZWUr-mPtc5M%
253A%3B0cqaV_9MDHi5qM%3Bhttp%253A%252F%252Fwww.matrix.es%
252Fvar%252Fezwebin_site%252Fstorage%252Fimages%252Fperifericos-sensores-y-
electromecanicos%252Fsensores%252Fdiscretos%252Fleds-fotodiodos-fototransistores-
de-proposito-general%252Ffotos%252Fled1%252F6304-3-esl-
ES%252FLED1_product_template_main.jpg%3Bhttp%253A%252F%252Fwww.matrix.
es%252FRFID-Perifericos-Sensores-y-
Electromecanicos%252FSENSORES%252FDiscretos%252FLEDs-Fotodiodos-
Fototransistores-de-Proposito-General%3B396%3B273
