Este documento describe los componentes y proceso típicos de un servicio de flow back para pozos de petróleo y gas. El proceso involucra 1) un filtro de arena, 2) un separador de arena, 3) un manifold, 4) un separador con medición opcional, 5) una pileta con golpeador y una pileta acumuladora, y 6) ventilación portátil opcional. El objetivo del flow back es producir el pozo removiendo arena y agua hasta que el caudal sea lo suficientemente bajo para conectar el pozo. Se describen caracter

1. Servicio de Flow Back
www.rnpatagonia.com

2. Flow Back
1- FILTRO DE ARENA SALIDA DE POZO
2- SEPARADOR DE ARENA
3- MANIFOLD
4 - SEPARADOR CON MEDICIÓN (OPCIONAL)
5- PILETA CON GOLPEADOR Y PILETA
ACUMULADORA
6- VENTEO PORTATIL (OPCIONAL)
Componentes Básicos
www.rnpatagonia.com

3. Flow Back-Opera3va General
Con el pozo fracturado con presión en boca se procede al Flow Back cuyo objetivo es
producir el pozo.
A pileta (líquidos) y a fosa (gas) hasta que el caudal de agua y la cantidad de arena
producida es lo suficientemente baja como para poder conectar el pozo.
www.rnpatagonia.com

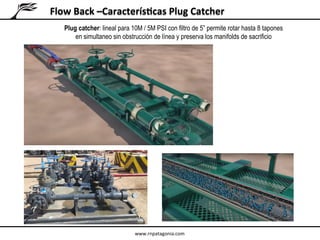

4. Flow Back –Caracterís3cas Plug Catcher
Plug catcher: lineal para 10M / 5M PSI con filtro de 5” permite rotar hasta 8 tapones
en simultaneo sin obstrucción de línea y preserva los manifolds de sacrificio
www.rnpatagonia.com

5. Flow Back –Caracterís3cas Manifold
Manifolds 2-9/16 5M y 3 1/16 10M: diseñados con 2 cajas porta orificios fijas en ángulo 90° para
ensayo y una línea directa a fosa de quema , estas dos líneas tiene la ventaja de no interrumpir en
ningún momento el ensayo del pozo .
Para cambio de orificios, se entrega sobre patín regulable para dar la altura requerida por la línea.
Manifolds 2-9/16 5M y 3 1/16 10M
www.rnpatagonia.com

6. Flow Back –Caracterís3cas Pileta con Golpeador
Pileta de ensayo con golpeador: de 43 M3, golpeador de 24” 250 Psi, con
las barandas y escaleras de seguridad y manifolds 2”.-
Objetivo separar el fluido del gas.
Pileta con golpeador
www.rnpatagonia.com

7. Flow Back –Caracterís3cas Pileta Acumulación
Pileta diseñada para acumulación de fluidos.
Pileta de Acumulación 70 m3
www.rnpatagonia.com

8. Flow Back –Caracterís3cas Separador de Arena
Separador Arena 10M Serie 900 Ciclónico.
Objetivo separar arena del fluido.
Separador Arena
www.rnpatagonia.com

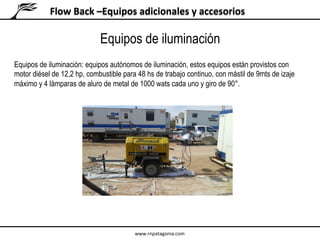

9. Flow Back –Equipos adicionales y accesorios
Equipos de iluminación: equipos autónomos de iluminación, estos equipos están provistos con
motor diésel de 12,2 hp, combustible para 48 hs de trabajo continuo, con mástil de 9mts de izaje
máximo y 4 lámparas de aluro de metal de 1000 wats cada uno y giro de 90°.
Equipos de iluminación
www.rnpatagonia.com

10. Flow Back –Equipos adicionales
Pañol Herramientas
www.rnpatagonia.com

11. Servicios y equipos opcionales a eventos de Flow Back
• Sub-estructura telescópica (mesa trabajo)
• Tanque de Agua para personal campamento
• Tanque gasoil campamento ( luminarias - Generador)
• muertos de anclaje para líneas de alta presión
• armadura de fractura 3 1/16 10M y 4 1/16 10M
• Pañol Herramientastas
• Kit Líneas Weco
• Servicio DTM entre pozos
• torque controlado de bridas API
• Fijación y extracción de BPV y TWC
• energizado doble sello P
• Pruebas Hidráulicas en locación
• engrase y mantenimiento de manifold y válvulas
• hidrogrúa por hora
• operación cancelada
• vehículo liviano
• vehículo pesado
Otros servicios operativos
