Las fuentes de alimentación convierten la corriente alterna de la red eléctrica en corriente continua para alimentar dispositivos electrónicos. Existen dos tipos principales: fuentes lineales y conmutadas. Las fuentes lineales tienen un diseño más simple pero son menos eficientes, mientras que las conmutadas son más complejas pero más eficientes. Las fuentes AT y ATX son los estándares más comunes para computadoras personales, diferenciándose principalmente en su método de encendido.

1. Fuente de poderLAURA JOHANA SANCHEZGRADO: 11-1PROF: WILSON

2. INTRODUCCIONEn electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

3. ClasificaciónLas fuentes de alimentación, para dispositivos electrónicos, pueden clasificarse básicamente como fuentes de alimentación lineales y conmutadas. Las lineales tienen un diseño relativamente simple, que puede llegar a ser más complejo cuanto mayor es la corriente que deben suministrar, sin embargo su regulación de tensión es poco eficiente. Una fuente conmutada, de las misma potencia que una lineal, será más pequeña y normalmente más eficiente pero será más compleja y por tanto más susceptible a averías.

4. Fuentes de alimentación linealesLas fuentes lineales siguen el esquema: transformador, rectificador, filtro, regulación y salida.En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en continua se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador. La regulación, o estabilización de la tensión a un valor establecido, se consigue con un componente denominado regulador de tensión. La salida puede ser simplemente un condensador. Esta corriente abarca toda la energía del circuito,esta fuente de alimentación deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador.

5. Fuentes de alimentación conmutadasUna fuente conmutada es un dispositivo electrónico que transforma energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 Kilociclos típicamente) entre corte (abiertos) y saturación (cerrados). La forma de onda cuadrada resultante es aplicada a transformadores con núcleo de ferrita (Los núcleos de hierro no son adecuados para estas altas frecuencias) para obtener uno o varios voltajes de salida de corriente alterna (CA) que luego son rectificados (Con diodos rápidos) y filtrados (Inductores y capacitores) para obtener los voltajes de salida de corriente continua (CC). Las ventajas de este método incluyen menor tamaño y peso del núcleo, mayor eficiencia y por lo tanto menor calentamiento. Las desventajas comparándolas con fuentes lineales es que son mas complejas y generan ruido eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a equipos próximos a estas fuentes.Las fuentes conmutadas tienen por esquema: rectificador, conmutador, transformador, otro rectificador y salida.La regulación se obtiene con el conmutador, normalmente un circuito PWM (Pulse WidthModulation) que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes lineales pero su posición es diferente. El segundo rectificador convierte la señal alterna pulsante que llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o uno del tipo LC.Las ventajas de las fuentes lineales son una mejor regulación, velocidad y mejores características EMC. Por otra parte las conmutadas obtienen un mejor rendimiento, menor coste y tamaño.

6. EspecificacionesUna especificación fundamental de las fuentes de alimentación es el rendimiento, que se define como la potencia total de salida entre lapotencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto.El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente.Aparte de disminuir lo más posible el rizado, la fuente debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito, regulación de carga.

7. Fuentes de alimentación especialesEntre las fuentes de alimentación alternas, tenemos aquellas en donde la potencia que se entrega a la carga está siendo controlada por transistores, los cuales son controlados en fase para poder entregar la potencia requerida a la carga.Otro tipo de alimentación de fuentes alternas, catalogadas como especiales son aquellas en donde la frecuencia es variada, manteniendo la amplitud de la tensión logrando un efecto de fuente variable en casos como motores y transformadores de tensión...

8. Fuentes de poder at y atx AT son las siglas de ("AdvancedTechnology") ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtendedTechnology") ó tecnología extendida. La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros nombres.La fuente AT actualmente está en desuso y fue sustituida por la tecnología de fuentes de alimentación ATX.

9. Caracteristicas de las fuentes at-Es de encendido mecánico, es decir, tiene un interruptor que al oprimirse cambia de posición y no regresa a su estado inicial hasta que se vuelva a pulsar.-Algunos modelos integraban un conector de tres terminales para alimentar directamente el monitor CRT desde la misma fuente.-Este tipo de fuentes se integran mínimo desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.-Es una fuente ahorradora de electricidad, ya que no se queda en "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.-Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos.-Si el usuario manipula directamente el interruptor para realizar alguna modificación, corre el riesgo de choque eléctrico, ya que esa parte trabaja directamente con la electricidad de la red eléctrica doméstica.

10. Partes que componen la fuente de poder at Internamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos:

11. Conectores de la fuente at Para alimentarse, tiene un conector de 3 contactos, este a su vez recibe alimentación desde la red eléctrica doméstica. Conector macho integrado de tres terminales para alimentar la fuente AT.1.- Fase (127 Volts)2.-Tierra Física.3.- Neutro.Terminales del conector para alimentar la fuente AT.Conector hembra del cable con tres terminales hacia la clavija de 3 patas.

13. Potencia de la fuente at Las fuentes AT comerciales tienen Wattajes de 250 W, 300 W, 350 W y 400 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente AT se mide en Watts (W) y esta variable está en fnción de otros dos factores:

14. Funcionamiento de la fuente atEn la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora. Si gustas conocer mas sobre electricidad, consulta nuestra sección: electricidad básica.

15. Fuentes atx: como funcionanComo apoyo a la comprensión del tema, te ofrecemos una animación sobre el funcionamiento de una fuente ATX:

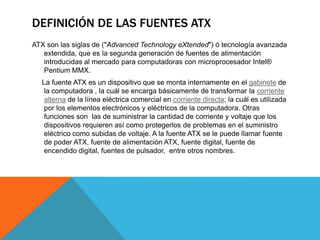

16. Definición de las fuentes atxATX son las siglas de ("AdvancedTechnologyeXtended") ó tecnología avanzada extendida, que es la segunda generación de fuentes de alimentación introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX. La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora , la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de pulsador, entre otros nombres.

17. Caracteristicas e la fuente atxEs de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial, sin embargo ya generó la función deseada de encender ó apagar.Algunos modelos integran un interruptor trasero para evitar consumo innecesario de energía eléctrico durante el estado de reposo "Stand By",Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores.Es una fuente que se queda en "Stand By" ó en estado de espera, por lo que consumen electricidad aún cuando el equipo este "apagado", lo que también le da la capacidad de ser manipulada con software.

18. Partes de la fuente atxInternamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos:

19. Fuentes sli/xfire Las tecnologías SLI/X-Fire implementadas en las tarjetas de video, requieren un alto consumo de energía eléctrica, por lo que la MotherBoard ya no es un medio efectivo para transmitir la electricidad necesaria para alimentarlas, por ello se han integrado conexiones directas entre la fuente ATX y las tarjetas de video tipo PCIe. Cabe mencionar que no es necesario el uso de fuentes con estos conectores, ya que se han introducido al mercado adaptadores que permiten a cualquier fuente ATX, alimentar las tarjetas de video.

20. Potencia de las funtesatx Las fuentes ATX comerciales tienen Wattajes de: 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630 W, 1200 W y hasta 1350 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente ATX se mide en Watts (W) y esta variable está en función de otros dos factores:

21. Funcionamiento de la fuente atx

22. imágenes
