Este documento describe las fuentes de poder utilizadas en computadoras. Explica que la fuente de poder convierte la corriente alterna de la red eléctrica a corriente directa que puede usar la computadora. Describe dos tipos principales de fuentes: las fuentes AT más antiguas con interruptor mecánico, y las más modernas fuentes ATX con encendido digital. También detalla los componentes, conectores y procesos de cada tipo de fuente de poder.

1. INSTITUCION EDU: NARCISO CABAL SALCEDOTRABAJO DE: INFORMATICA(LA FUENTE DE PODER)TRABAJO PRECENTADO A: PRF. WILSON QUINTEROTRABAJO PRECENTADO POR:ISABELLA MILLER MARTINES LAURA DANIELA SALCEDO CABRERAAURA LIZETH RENTERIA PAYANMONICA BARON BARON GRADO:11-1AÑO LECTIVO: 2011

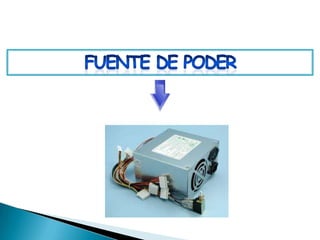

2. FUENTE DE PODER

3. La fuente de poder (fuente de alimentación o fuente de energía) es un dispositivo, que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.La fuente de poder es una fuente eléctrica, un artefacto activo que puede proporcionar corriente eléctrica, g5acias a la generación de una deferencia de potencial entre sus bordes. Se diseña apartar de una fuente ideal, que es un concepto utilizado en la teoría de circuitos para analizar el comportamiento de los componentes eléctricos y los circuitos reales.QUE ES UNA FUENTE DE PODER

4. la fuente de poder se encarga de convertir la tensión alterna de la red industrial en una tensión casi continua. para esto consta de un rectificador, fusibles y otros componentes que le permiten recibir la electricidad, regularla, filtrarla y adaptarla a las necesidades de la computadora.¿POR QUE ES IMPORTANTE MANTENER LIMPIO LA FUENTE DE PODER?Es importante por que al acumularse polvo se obstruye la salida de aire. Al recalentarse, la fuente de poder puede quemarse, dejando de funcionar. Una falla en la fuente de poder puede perjudicar a otros componentes de la computadora, como la placa madre o la placa de videoDE QUE SE ENCARGA LA FUENTE DE PODER

5. Hay 2 tipos de fuentes utilizados en las computadoras, la primer liga es la mas antigua y la segunda la mas reciente: fuente de poder ATFuente de poder ATXTIPOS DE FUENTES DE PODER

6. La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje.FUENTES DE PODER AT

7. CACTERISTICAS DE LA FUENTE DE AT:Es de encendido mecánico, es decir, tiene un interruptor que al oprimirse cambia de posición y no regresa a su estado inicial hasta que se vuelva a pulsar.Algunos modelos integraban un conector de tres terminales para alimentar directamente el monitor CRT desde la misma fuente.Este tipo de fuentes se integran mínimo desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.Es una fuente ahorradora de electricidad, ya que no se queda en "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos.Si el usuario manipula directamente el interruptor para realizar alguna modificación, corre el riesgo de choque eléctrico, ya que esa parte trabaja directamente con la electricidad de la red eléctrica doméstica.

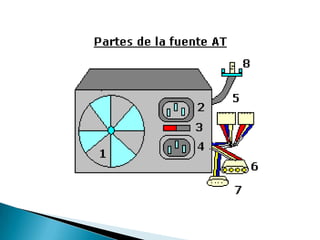

8. PARTES DE AL FUENTE ATInternamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos:1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V.4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT.5.- Conector AT: alimenta de electricidad a la tarjeta principal.6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas.7.- Conector de 4 terminales FD: alimenta las disqueteras.8.- Interruptor manual: permite encender la fuente de manera mecánica.

10. Para alimentarse, tiene un conector de 3 contactos, este a su vez recibe alimentación desde la red eléctrica doméstica.Para unidades de 3.5" (disqueteras y unidades para discos ZIP).Para unidades de 5.25" (unidades lectoras de CD, unidades para DVD)Para alimentar la tarjeta principal.CONECTORES DE LA FUENTE AT

11. Las fuentes AT comerciales tienen Wat tajes de 250 W, 300 W, 350 W y 400 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente AT se mide en Watts (W) y esta variable está en función de otros dos factores:El voltaje: es la fuerza con la que son impulsados los electrones a través de la línea eléctrica doméstica. Se mide en Volts (V) y en el caso de México es de 127 V.La corriente: es la cantidad de electrones que circulan por un punto en específico del cable cada segundo. Su unidad de medida es el Ampere (A).POTENCIA DE LA FUENTE AT

12. FUNCIONAMIENTE DE UNA FUENTE ATEn la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora. Si gustas conocer mas sobre electricidad, consulta nuestra sección: electricidad básica.1.- Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado.

13. La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora , la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de pulsadorFUENTES DE PODER ATX

14. CARACTERISTICAS DE LA FUENTE ATX:Es de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial, sin embargo ya generó la función deseada de encender ó apagar.Algunos modelos integran un interruptor trasero para evitar consumo innecesario de energía eléctrico durante el estado de reposo "Stand By",Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores.Es una fuente que se queda en "Stand By" ó en estado de espera, por lo que consumen electricidad aún cuando el equipo este "apagado", lo que también le da la capacidad de ser manipulada con software.

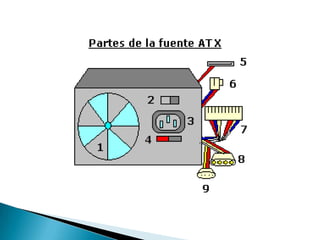

15. PARTES DE LA FUENTE ATX.1- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.2.- Interruptor de seguridad: permite encender la fuente de manera mecánica.3.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.4.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V.5.- Conector SATA: utilizado para alimentar los discos duros y las unidades ópticas tipos SATA.6.- Conector de 4 terminales: utilizado para alimentar de manera directa al microprocesador.7.- Conector ATX: alimenta de electricidad a la tarjeta principal.8.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas.9.- Conector de 4 terminales FD: alimenta las disqueteras.

17. CONECTORES DE LA FUENTE ATXPara alimentar cuenta con básicamente 4 tipos de conectores:Para unidades de 3.5" (disqueteras y unidades para discos ZIP).Para unidades de 5.25" (unidades lectoras de CD, unidades para DVD).Para alimentar la tarjeta principal.Para alimentar unidades SATA/SATA 2 (discos duros SATA y unidades para DVD SATA).

18. Las fuentes ATX comerciales tienen Wattajes de: 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630 W, 1200 W y hasta 1350 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente ATX se mide en Watts (W) y esta variable está en función de otros dos factores:El voltaje: es la fuerza con la que son impulsados los electrones a través de la línea eléctrica doméstica. Se mide en Volts (V) y en nuestro caso es de 127 V.La corriente: es la cantidad de electrones que circulan por un punto en específico cada segundo. Su unidad de medida es el Ampere (A).POTENCIA DE LA FUENTE ATX

19. FUNCIONAMIENTO DE UNA FUENTE ATXEn la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora. Si gustas conocer mas sobre electricidad, consulta nuestra sección: electricidad básica.1.- Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.

20. Este es el encargado de mantener el computador en un estado frio, pues si se llega a recalentar la fuente de poder causara un daño en la tarjeta madre o en la placa de video o incluso quemarse.VENTILADOR DE LA FUENTE DE PODER
