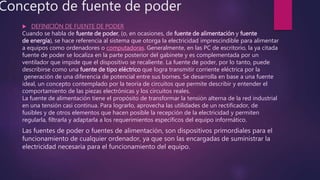

2. Concepto de fuente de poder

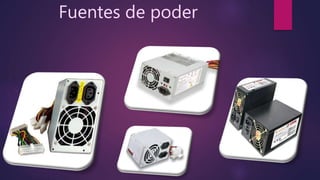

DEFINICIÓN DE FUENTE DE PODER
Cuando se habla de fuente de poder, (o, en ocasiones, de fuente de alimentación y fuente
de energía), se hace referencia al sistema que otorga la electricidad imprescindible para alimentar
a equipos como ordenadores o computadoras. Generalmente, en las PC de escritorio, la ya citada
fuente de poder se localiza en la parte posterior del gabinete y es complementada por un
ventilador que impide que el dispositivo se recaliente. La fuente de poder, por lo tanto, puede
describirse como una fuente de tipo eléctrico que logra transmitir corriente eléctrica por la
generación de una diferencia de potencial entre sus bornes. Se desarrolla en base a una fuente
ideal, un concepto contemplado por la teoría de circuitos que permite describir y entender el
comportamiento de las piezas electrónicas y los circuitos reales.
La fuente de alimentación tiene el propósito de transformar la tensión alterna de la red industrial
en una tensión casi continua. Para lograrlo, aprovecha las utilidades de un rectificador, de
fusibles y de otros elementos que hacen posible la recepción de la electricidad y permiten
regularla, filtrarla y adaptarla a los requerimientos específicos del equipo informático.
Las fuentes de poder o fuentes de alimentación, son dispositivos primordiales para el
funcionamiento de cualquier ordenador, ya que son las encargadas de suministrar la
electricidad necesaria para el funcionamiento del equipo.

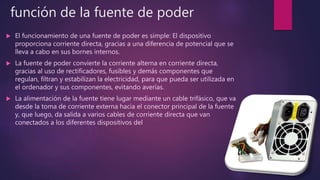

3. función de la fuente de poder
El funcionamiento de una fuente de poder es simple: El dispositivo
proporciona corriente directa, gracias a una diferencia de potencial que se
lleva a cabo en sus bornes internos.
La fuente de poder convierte la corriente alterna en corriente directa,
gracias al uso de rectificadores, fusibles y demás componentes que
regulan, filtran y estabilizan la electricidad, para que pueda ser utilizada en
el ordenador y sus componentes, evitando averías.
La alimentación de la fuente tiene lugar mediante un cable trifásico, que va
desde la toma de corriente externa hacia el conector principal de la fuente
y, que luego, da salida a varios cables de corriente directa que van
conectados a los diferentes dispositivos del

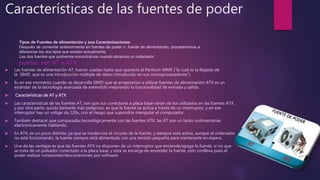

4. Características de las fuentes de poder
Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX (“la cual es la llegada de
la SIMD, que es una introducción múltiple de datos introducido en sus microprocesadores”)
Es en ese momento cuando se desarrolla SIMD que se empezarían a utilizar fuentes de alimentación ATX es un
estándar de la tecnología avanzada de extendido mejorando la funcionalidad de entrada y salida .
Características de AT y ATX
Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las fuentes ATX,
y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese
interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el computador.
También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias
electrónicamente hablando.
En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador
no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.
Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que
se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el
poder realizar conexiones/desconexiones por software.
Tipos de Fuentes de alimentación y sus Caracterizaciones
Después de comentar anteriormente en fuentes de poder o fuente de alimentación, procederemos a
diferenciar los dos tipos que existen actualmente.
Las dos fuentes que podremos encontrarnos cuando abramos un ordenador
pueden ser: AT o ATX.

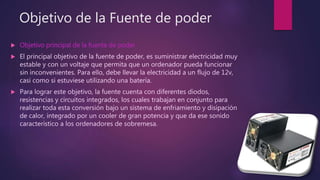

5. Objetivo de la Fuente de poder
Objetivo principal de la fuente de poder
El principal objetivo de la fuente de poder, es suministrar electricidad muy
estable y con un voltaje que permita que un ordenador pueda funcionar
sin inconvenientes. Para ello, debe llevar la electricidad a un flujo de 12v,
casi como si estuviese utilizando una batería.
Para lograr este objetivo, la fuente cuenta con diferentes diodos,
resistencias y circuitos integrados, los cuales trabajan en conjunto para
realizar toda esta conversión bajo un sistema de enfriamiento y disipación
de calor, integrado por un cooler de gran potencia y que da ese sonido
característico a los ordenadores de sobremesa.

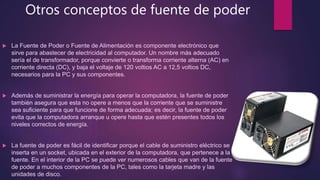

6. Otros conceptos de fuente de poder
La Fuente de Poder o Fuente de Alimentación es componente electrónico que
sirve para abastecer de electricidad al computador. Un nombre más adecuado
sería el de transformador, porque convierte o transforma corriente alterna (AC) en
corriente directa (DC), y baja el voltaje de 120 voltios AC a 12,5 voltios DC,
necesarios para la PC y sus componentes.
Además de suministrar la energía para operar la computadora, la fuente de poder
también asegura que esta no opere a menos que la corriente que se suministre
sea suficiente para que funcione de forma adecuada; es decir, la fuente de poder
evita que la computadora arranque u opere hasta que estén presentes todos los
niveles correctos de energía.
La fuente de poder es fácil de identificar porque el cable de suministro eléctrico se
inserta en un socket, ubicada en el exterior de la computadora, que pertenece a la
fuente. En el interior de la PC se puede ver numerosos cables que van de la fuente
de poder a muchos componentes de la PC, tales como la tarjeta madre y las
unidades de disco.

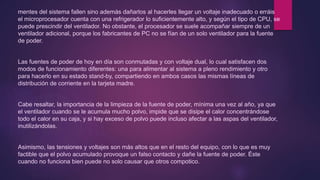

7. mentes del sistema fallen sino además dañarlos al hacerles llegar un voltaje inadecuado o erráis
el microprocesador cuenta con una refrigerador lo suficientemente alto, y según el tipo de CPU, se
puede prescindir del ventilador. No obstante, el procesador se suele acompañar siempre de un
ventilador adicional, porque los fabricantes de PC no se fían de un solo ventilador para la fuente
de poder.
Las fuentes de poder de hoy en día son conmutadas y con voltaje dual, lo cual satisfacen dos
modos de funcionamiento diferentes: una para alimentar al sistema a pleno rendimiento y otro
para hacerlo en su estado stand-by, compartiendo en ambos casos las mismas líneas de
distribución de corriente en la tarjeta madre.
Cabe resaltar, la importancia de la limpieza de la fuente de poder, mínima una vez al año, ya que
el ventilador cuando se le acumula mucho polvo, impide que se disipe el calor concentrándose
todo el calor en su caja, y si hay exceso de polvo puede incluso afectar a las aspas del ventilador,
inutilizándolas.
Asimismo, las tensiones y voltajes son más altos que en el resto del equipo, con lo que es muy
factible que el polvo acumulado provoque un falso contacto y dañe la fuente de poder. Éste
cuando no funciona bien puede no solo causar que otros compotico.

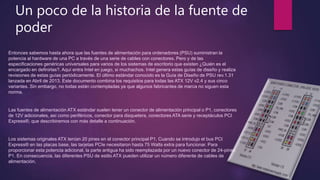

8. Un poco de la historia de la fuente de
poder
Entonces sabemos hasta ahora que las fuentes de alimentación para ordenadores (PSU) suministran la
potencia al hardware de una PC a través de una serie de cables con conectores. Pero y de las
especificaciones genéricas universales para varios de los sistemas de escritorio que existen ¿Quién es el
encargado en definirlas?. Aquí entra Intel en juego, si muchachos. Intel genera estas guías de diseño y realiza
revisiones de estas guías periódicamente. El último estándar conocido es la Guía de Diseño de PSU rev.1.31
lanzada en Abril de 2013. Este documento combina los requisitos para todas las ATX 12V v2.4 y sus cinco
variantes. Sin embargo, no todas están contempladas ya que algunos fabricantes de marca no siguen esta
norma.
Las fuentes de alimentación ATX estándar suelen tener un conector de alimentación principal o P1, conectores
de 12V adicionales, así como periféricos, conector para disquetera, conectores ATA serie y receptáculos PCI
Express®, que describiremos con más detalle a continuación.
Los sistemas originales ATX tenían 20 pines en el conector principal P1. Cuando se introdujo el bus PCI
Express® en las placas base, las tarjetas PCIe necesitaron hasta 75 Watts extra para funcionar. Para
proporcionar esta potencia adicional, la parte antigua ha sido reemplazada por un nuevo conector de 24-pines
P1. En consecuencia, las diferentes PSU de estilo ATX pueden utilizar un número diferente de cables de
alimentación.

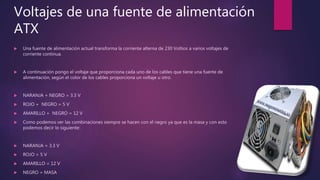

9. Voltajes de una fuente de alimentación
ATX
Una fuente de alimentación actual transforma la corriente alterna de 230 Voltios a varios voltajes de
corriente continua.
A continuación pongo el voltaje que proporciona cada uno de los cables que tiene una fuente de
alimentación, según el color de los cables proporciona un voltaje u otro.
NARANJA + NEGRO = 3.3 V
ROJO + NEGRO = 5 V
AMARILLO + NEGRO = 12 V
Como podemos ver las combinaciones siempre se hacen con el negro ya que es la masa y con esto
podemos decir lo siguiente:
NARANJA = 3.3 V
ROJO = 5 V
AMARILLO = 12 V
NEGRO = MASA

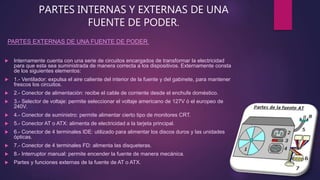

10. PARTES INTERNAS Y EXTERNAS DE UNA
FUENTE DE PODER.
Internamente cuenta con una serie de circuitos encargados de transformar la electricidad
para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta
de los siguientes elementos:
1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener
frescos los circuitos.
2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.
3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de
240V.
4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT.
5.- Conector AT o ATX: alimenta de electricidad a la tarjeta principal.
6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades
ópticas.
7.- Conector de 4 terminales FD: alimenta las disqueteras.
8.- Interruptor manual: permite encender la fuente de manera mecánica.
Partes y funciones externas de la fuente de AT o ATX.
PARTES EXTERNAS DE UNA FUENTE DE PODER

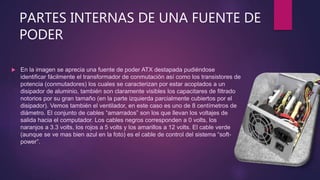

11. PARTES INTERNAS DE UNA FUENTE DE
PODER
En la imagen se aprecia una fuente de poder ATX destapada pudiéndose
identificar fácilmente el transformador de conmutación así como los transistores de
potencia (conmutadores) los cuales se caracterizan por estar acoplados a un
disipador de aluminio, también son claramente visibles los capacitares de filtrado
notorios por su gran tamaño (en la parte izquierda parcialmente cubiertos por el
disipador). Vemos también el ventilador, en este caso es uno de 8 centímetros de
diámetro. El conjunto de cables “amarrados” son los que llevan los voltajes de
salida hacia el computador. Los cables negros corresponden a 0 volts, los
naranjos a 3.3 volts, los rojos a 5 volts y los amarillos a 12 volts. El cable verde
(aunque se ve mas bien azul en la foto) es el cable de control del sistema “soft-
power”.

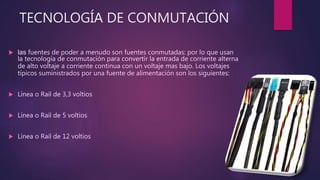

12. TECNOLOGÍA DE CONMUTACIÓN
las fuentes de poder a menudo son fuentes conmutadas: por lo que usan
la tecnología de conmutación para convertir la entrada de corriente alterna
de alto voltaje a corriente continua con un voltaje mas bajo. Los voltajes
típicos suministrados por una fuente de alimentación son los siguientes:
Línea o Rail de 3,3 voltios
Línea o Rail de 5 voltios
Línea o Rail de 12 voltios
13. NORMATIVAS DE LAS FUENTES DE
PODER
Con el tiempo han habido por lo menos seis fuentes diferentes de energía estándar para PCs de
escritorio. Recientemente la industria se ha decidido por el uso de las fuentes de alimentación basadas
en el factor-forma ATX o Advanced Technology Extended (Tecnología Avanzada Extendida). El término
ATX no es más que una especificación industrial que significa que la fuente de alimentación tiene las
características físicas adecuadas que se ajustan a un estándar y estas características, junto con las
eléctricas, son las correctas para trabajar con una placa madre del tipo ATX.
Los cables de una fuente de alimentación de una PC utilizan conectores normalizados, con una forma
específica que hacen que sean difíciles de conectar de forma incorrecta. Además, los fabricantes de
ventiladores (fans) a menudo usan los mismos conectores que usan los cables de alimentación para
las unidades de disco, lo que permite a un ventilador obtener fácilmente los 12v que necesita para su
correcto funcionamiento. Los cables de alimentación vienen codificados por colores y los conectores
están estandarizados por la industria, haciendo posible que el consumidor tenga muchas opciones
para un inoportuno reemplazo de una fuente de alimentación.
Las fuentes de alimentación del mismo factor-forma ("Factor Forma" se refiere a la forma real de la
placa base) normalmente se diferencian por la potencia que suministran y la longitud de la garantía.
