Este documento describe las diferentes generaciones de microarquitecturas de procesadores Intel. La primera generación fue Nehalem en 2008, seguida de Sandy Bridge en 2011, Ivy Bridge en 2012 e Ivy Bridge en 2013. Cada generación ofrecía mejoras como menor tamaño de proceso, mayor rendimiento y eficiencia energética en comparación con la generación anterior.

1. GENERACIONES DE LAS
MICROARQUITECTURAS

2. 1ª GENERACIÓNNehalem.
La primera generación de microprocesadores
Intel® Core™ tenía una microarquitectura
conocida como Nehalem. La primera
generación de estos procesadores fue un salto
tecnológico importante teniendo en cuenta los
procesadores predecesores.
Estos procesadores se comercializan con el
nombre Core i, el cual no tiene un significado
concreto. Core i es más un nombre comercial.
Como se ha explicado, el cambio de
arquitectura fue bastante grande. No se
experimentaba un cambio así desde el famoso
Pentium Pro en 1995. Su predecesor, el Core 2 es
bastante más distinto y menos eficiente que los
nuevos Core i.

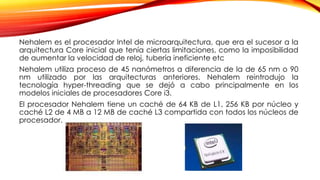

3. Nehalem es el procesador Intel de microarquitectura, que era el sucesor a la
arquitectura Core inicial que tenía ciertas limitaciones, como la imposibilidad
de aumentar la velocidad de reloj, tubería ineficiente etc
Nehalem utiliza proceso de 45 nanómetros a diferencia de la de 65 nm o 90
nm utilizado por las arquitecturas anteriores. Nehalem reintrodujo la
tecnología hyper-threading que se dejó a cabo principalmente en los
modelos iniciales de procesadores Core i3.
El procesador Nehalem tiene un caché de 64 KB de L1, 256 KB por núcleo y
caché L2 de 4 MB a 12 MB de caché L3 compartida con todos los núcleos de
procesador.

4. El primer procesador lanzado con la arquitectura Nehalem ha sido el procesador de
sobremesa Intel Core i7, lanzado el día 15 de noviembre de 2008 en Tokio y el 17 de
noviembre de 2008 en los Estados Unidos.
El primer ordenador en usar procesadores Xeon basados en Nehalem ha sido la
estación de trabajo Mac Pro en el día 3 de marzo del 2009. Los procesadores Xeon EX
basados en Nehalem que son para grandes servidores están previstos para el cuarto
trimestre de 2009. Los procesadores para los portátiles basados en Nehalem se
empezaron a ver a partir de 2010.
Los iniciales procesadores basados en Nehalem usan los mismos métodos de
fabricación de 45 nm como Penryn. En el Intel Developer Forum Fall 2007, se presentó
un sistema con dos procesadores basados en Nehalem, y un buen número de
ordenadores basados en procesadores Nehalem se mostraron en el Computex del
junio de 2008.

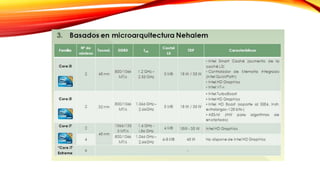

5. Los primeros representantes de esta microarquitectura han sido los 3 de la
familia Core i7: Core i7 920, Core i7 940 y Core i7 965.
Algunas de las características más destacadas de esta nueva gama de
procesadores son, entre otras:
Regreso de la tecnología HyperThreading, aunque ahora se llama SMT y está
mejorada.
Supresión del FSB y en lugar de este se usará QPI.
El Controlador de memoria va integrado en el procesador.
Tres canales de memoria en lugar de dos.

7. 2° GENERACIÓN
Sandy Bridge.
Siempre que hay una primera generación exitosa
suele complementarse con una segunda
generación que pula ciertos aspectos de la
primera mejore las deficiencias existentes. Esta
segunda microarquitectura se denominó Sandy
Bridge, la cual ofrecía un rendimiento mucho
mayor igual velocidad que su predecesor (sobre
un 10 – 15% más de rendimiento).
Esta microarquitectura esta desarrollada en 32
nanómetros y salió al mercado en el año 2011
aunque en el 2009 ya se presentó el primer de la
misma.
Esta generación fue muy apreciada por los
overclockers puesto que los micros admitían
subirle la velocidad nominal si que afectase
mucho estabilidad del sistema.

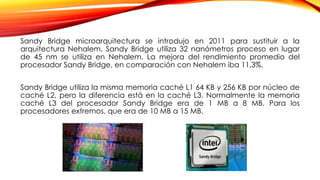

8. Sandy Bridge microarquitectura se introdujo en 2011 para sustituir a la
arquitectura Nehalem. Sandy Bridge utiliza 32 nanómetros proceso en lugar
de 45 nm se utiliza en Nehalem. La mejora del rendimiento promedio del
procesador Sandy Bridge, en comparación con Nehalem iba 11,3%.
Sandy Bridge utiliza la misma memoria caché L1 64 KB y 256 KB por núcleo de
caché L2, pero la diferencia está en la caché L3. Normalmente la memoria
caché L3 del procesador Sandy Bridge era de 1 MB a 8 MB. Para los
procesadores extremos, que era de 10 MB a 15 MB.

9. Intel ha revelado un cuadro donde describe las especificaciones de los
nuevos procesadores Core i7 Sandy Bridge E con tres tipos:
• Intel® Core™ i7 3960X: 3.3 GHz - 6/12 Cores – 15 MB – 4 canales DDR3 1600 –
130W
• Intel® Core™ i7 3930K: 3.2 GHz - 6/12 Cores – 12 MB – 4 canales DDR3 1600 –
130W
• Intel® Core™ i7 3820: 3.6 GHz - 4/8 Cores – 10 MB – 4 canales DDR3 1600 –
130W

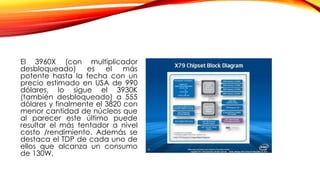

10. El 3960X (con multiplicador
desbloqueado) es el más
potente hasta la fecha con un
precio estimado en USA de 990
dólares, lo sigue el 3930K
(también desbloqueado) a 555
dólares y finalmente el 3820 con
menor cantidad de núcleos que
al parecer este último puede
resultar el más tentador a nivel
costo /rendimiento. Además se
destaca el TDP de cada uno de
ellos que alcanza un consumo
de 130W.

11. • Los primeros modelos son:
• i7-3820. Implementa 4 núcleos. Su velocidad base es de 3.6 GHz y en modo
turbo 3.9 GHz. Incluye 10 megas cache. No permite overclocking.
Reemplaza al menos potente de los extreme edition, el i7-960 con un precio
de salida de $290.
• i7-3930K. Implementa 6 núcleos. Su velocidad base es de 3.2 GHz, 3.8 en
modo turbo. Incluye 12 megas de cache. Permite overclocking.
Reemplazara al i7-980 con un precio de salida de $583.
• i7-3960X. Implementa 6 núcleos. Su velocidad base es de 3.3 GHz, 3.9 en
modo turbo. Incluye 15 megas de cache. Permite overcloking. Este sustituye
al i7-990x con un precio

12. El Core i7 2600K disfruta
de 3.4Ghz de frecuencia
y 3.8Ghz en modo turbo, una
grafica de 1350Mhz, y 8Mb cache
L3compartida, 4 nucleos y 8
hilos de proceso. Y el Core i7
2500K disfruta
de 3.3Ghz, y 3.7Ghz en modo
turbo, una grafica1.100Mhz, y 6Mb
cache L3 compartida, 4
nucleos y 4 hilos de proceso.

13. Lista de los nuevos Intel Sandy Bridge.

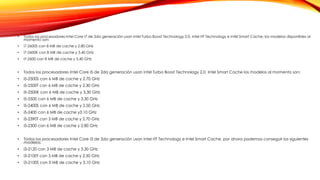

14. • Todos los procesadores Intel Core i7 de 2da generación usan Intel Turbo Boost Technology 2.0, Intel HT Technology e Intel Smart Cache, los modelos disponibles al
momento son:
• i7-2600S con 8 MB de cache y 2.80 GHz
• i7-2600K con 8 MB de cache y 3.40 GHz
• i7-2600 con 8 MB de cache y 3.40 GHz
• Todos los procesadores Intel Core i5 de 2da generación usan Intel Turbo Boost Technology 2.0, Intel Smart Cache los modelos al momento son:
• i5-2500S con 6 MB de cache y 2.70 GHz
• i5-2500T con 6 MB de cache y 2.30 GHz
• i5-2500K con 6 MB de cache y 3.30 GHz
• i5-2500 con 6 MB de cache y 3.30 GHz
• i5-2400S con 6 MB de cache y 2.50 GHz
• i5-2400 con 6 MB de cache y3.10 GHz
• i5-2390T con 3 MB de cache y 2.70 GHz
• i5-2300 con 6 MB de cache y 2.80 GHz
• Todos los procesadores Intel Core i3 de 2da generación usan Intel HT Technology e Intel Smart Cache, por ahora podemos conseguir los siguientes
modelos:
• i3-2120 con 3 MB de cache y 3.30 GHz
• i3-2100T con 3 MB de cache y 2.50 GHz
• i3-2100S con 3 MB de cache y 3.10 GHz

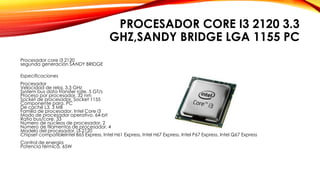

15. PROCESADOR CORE I3 2120 3.3
GHZ,SANDY BRIDGE LGA 1155 PC
Procesador core i3 2120
segunda generación SANDY BRIDGE
Especificaciones
Procesador
Velocidad de reloj. 3,3 GHz
System bus data transfer rate. 5 GT/s
Proceso por procesador. 32 nm
Socket de procesador. Socket 1155
Componente para. PC
De caché L3. 3 MB
Familia de procesador. Intel Core i3
Modo de procesador operativo. 64-bit
Ratio bus/core. 33
Número de núcleos de procesador. 2
Número de filamentos de procesador. 4
Modelo del procesador. i3-2120
Chipset compatibleIntel B65 Express, Intel H61 Express, Intel H67 Express, Intel P67 Express, Intel Q67 Express
Control de energía
Potencia térmica. 65W

16. DIAGRAMA DE BLOQUES
Con la nueva arquitectura de los
procesadores Sandy Bridge, que
además de incorporar la tarjeta gráfica
y el controlador de memoria, incluye
también la controladora de los puertos
PCI-E, los chipsets que dan soporte a
esta plataforma tienen la única función
de interconectar los diferentes
dispositivos con el procesador. La
principal diferencia que existe entre el
chipset H67 y P67 es que el primero es
capaz de ofrecer salidas de audio y
video siempre que estemos utilizando la
gráfica integrada en el procesador.
Otras características como el soporte
para los puertos USB, los puertos SATA o
la conexión LAN serán comunes en
ambos chipset.

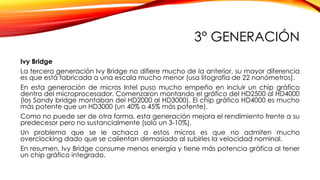

17. 3° GENERACIÓN
Ivy Bridge
La tercera generación Ivy Bridge no difiere mucho de la anterior, su mayor diferencia
es que está fabricada a una escala mucho menor (usa litografía de 22 nanómetros).
En esta generación de micros Intel puso mucho empeño en incluir un chip gráfico
dentro del microprocesador. Comenzaron montando el gráfico del HD2500 al HD4000
(los Sandy bridge montaban del HD2000 al HD3000). El chip gráfico HD4000 es mucho
más potente que un HD3000 (un 40% o 45% más potente).
Como no puede ser de otra forma, esta generación mejora el rendimiento frente a su
predecesor pero no sustancialmente (solo un 3-10%).
Un problema que se le achaca a estos micros es que no admiten mucho
overclocking dado que se calientan demasiado al subirles la velocidad nominal.
En resumen, Ivy Bridge consume menos energía y tiene más potencia gráfica al tener
un chip gráfico integrado.

18. Procesadores Ivy Bridge son más rápidos que los procesadores Sandy Bridge y
el uso de 22 nanómetros proceso en lugar de 32 nm se utiliza en Sandy Bridge.
Este modelo de procesador consume hasta 50% menos energía y le dará un
25% a 68% de aumento en el rendimiento en comparación con los
procesadores Sandy Bridge.
El único problema con Ivy Bridge procesadores es que pueden emitir más
calor en comparación con los procesadores Sandy Bridge.

19. Los cambios entre Sandy Bridge y Ivy Bridge son bastante significativos, entre
ellos destacan:
* Construidos con una arquitectura de 22 nanómetros
* Los modelos más básicos constan de 4 núcleos, desapareciendo así los
modelos de doble núcleo; los modelos de alta gama pasarán a ser de
óctuple núcleo (8) o incluso sexdécuple núcleo (16).
* La GPU integrada pasa a tener hasta 24 unidades de ejecución en los
modelos más complejos y 12 en los más simples y compatible con la API
DirectX 11.

20. • El lineamiento de procesadores Intel Core
de tercera generación incluye no menos de
13 modelos entre escritorio y móviles bajo
las marcas Core i7 y Core i5, tanto de
consumo estándar como modelos de bajo
consumo (low power). Para escritorio el
modelo más potente es el Intel Core i7-
3770K con una frecuencia de 3.50 GHz y
3.90 GHz con Turbo Core, este procesador
además vienen con multiplicador
desbloqueado para el Overclock.
• El resto de los modelos para escritorio
oficializados hoy por Intel tenemos los
modelos de consumo estándar: Core i7-
3770, Core i5-3570K, Core i5-3570, Core i5-
3550, Core i5-3470, Core i5-3450 cuyas
especificaciones y precios pueden revisar
en la siguiente tabla.

21. Por su parte los modelos de
bajo consumo incluyen los
modelos Core i7-3770T, Core
i7-3770S, Core i5-3570T, Core
i5-3550S, Core i5-3470S y
Core i5-3450S cuyas
especificaciones y precios
pueden revisarlos en la
siguiente tabla.

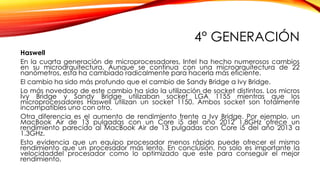

22. 4° GENERACIÓN
Haswell
En la cuarta generación de microprocesadores, Intel ha hecho numerosos cambios
en su microarquitectura. Aunque se continua con una microarquitectura de 22
nanómetros, esta ha cambiado radicalmente para hacerla más eficiente.
El cambio ha sido más profundo que el cambio de Sandy Bridge a Ivy Bridge.
Lo más novedoso de este cambio ha sido la utilización de socket distintos. Los micros
Ivy Bridge y Sandy Bridge utilizaban socket LGA 1155 mientras que los
microprocesadores Haswell utilizan un socket 1150. Ambos socket son totalmente
incompatibles uno con otro.
Otra diferencia es el aumento de rendimiento frente a Ivy Bridge. Por ejemplo, un
MacBook Air de 13 pulgadas con un Core i5 del año 2012 1.8GHz ofrece un
rendimiento parecido al MacBook Air de 13 pulgadas con Core i5 del año 2013 a
1.3GHz.
Esto evidencia que un equipo procesador menos rápido puede ofrecer el mismo
rendimiento que un procesador más lento. En conclusión, no solo es importante la
velocidaddel procesador como lo optimizado que este para conseguir el mejor
rendimiento.

23. Haswell es el procesador de última generación que se libera por Intel. Se
utiliza el mismo proceso de 22 nm como Ivy Bridge. La mejora del rendimiento
de Haswell, en comparación con el puente de la hiedra es de 3% a 8%.
Haswell lleva un montón de características de Ivy Bridge con algunos nuevos
muy interesantes características como soporte para nuevos sockets (LGA
1150, BGA 1364, LGA 2011-3) , la tecnología DDR4, un diseño completamente
nuevo de caché, etc
El principal beneficio de Haswell es que puede ser utilizado en dispositivos
portátiles ultra-debido a su bajo consumo de energía.

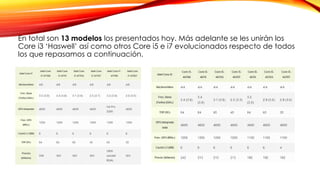

24. En total son 13 modelos los presentados hoy. Más adelante se les unirán los
Core i3 ‘Haswell’ así como otros Core i5 e i7 evolucionados respecto de todos
los que repasamos a continuación.

25. DIAGRAMA EN BLOQUES
Procesadores Intel® Core de cuarta generación
con chipset Intel® Q87: Diagrama de bloques
• Este diagrama de bloque proporciona una
descripción de las funciones, prestaciones y
conectividad dentro de la plataforma de
procesador Intel® indicada. Estos procesadores
se basan en la microarquitectura de Intel®
anteriormente conocida como Haswell,
fabricada en tecnología de procesamiento de
22 nm con transistores 3-D Tri-Gate. Esta
plataforma brinda excelente CPU, gráficos,
desempeño de medios, flexibilidad y mejor
seguridad que los procesadores Intel® Core™
de tercera generación, lo que la hace ideal
para una amplia gama de sistemas
inteligentes. Los desarrolladores también
pueden utilizar la memoria de ECC cuando
ciertos procesadores se usan con el chipset
Intel® C226.

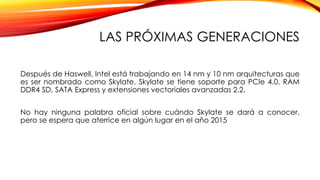

26. LAS PRÓXIMAS GENERACIONES
Después de Haswell, Intel está trabajando en 14 nm y 10 nm arquitecturas que
es ser nombrado como Skylate. Skylate se tiene soporte para PCIe 4.0, RAM
DDR4 SD, SATA Express y extensiones vectoriales avanzadas 2.2.
No hay ninguna palabra oficial sobre cuándo Skylate se dará a conocer,
pero se espera que aterrice en algún lugar en el año 2015

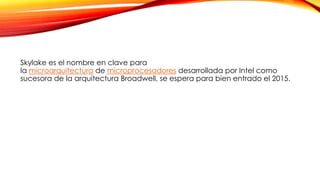

27. Skylake es el nombre en clave para
la microarquitectura de microprocesadores desarrollada por Intel como
sucesora de la arquitectura Broadwell, se espera para bien entrado el 2015.
