Este documento presenta un examen de configuración de red que incluye un diagrama de topología de red, una tabla de direccionamiento de dispositivos e información sobre los requisitos de direccionamiento de la red. Se necesitan 7 subredes para satisfacer los requisitos, con un total de 134 direcciones IP. El esquema de direccionamiento divide la red en 7 subredes y asigna cada subred a una LAN o enlace según el diagrama de topología provisto.

1. Examen de Unidad de Configuración de redes
Diagrama de topología
Tabla de direccionamiento
Dispositivo Interfaz Dirección IP Máscara de subred
Gateway por
defecto
bogota
Fa0/1 200.100.11.1 255.255.255.128 No aplicable
S0/0/0 200.100.13.1 255.255.255.192 No aplicable
S0/0/1 No aplicable
Data
Fa0/0 200.100.13.1 255.255.255.192 No aplicable
Fa0/1 200.100.12.1 255.255.255.224 No aplicable
S0/0/0 No aplicable
Chiclayo
Fa0/0 200.100. 255.255.255 No aplicable
Fa0/1 200.100 255.255.255 No aplicable
S0/0/1 No aplicable
PC1 NIC
PC2 NIC
PC3 NIC
PC4 NIC
PC5 NIC

2. Escenario
En esta práctica de laboratorio le han asignado la dirección de red 210.100.10.0/24 para la subred y
la dirección IP de las redes que se muestran en el Diagrama de topología. La red posee los
siguientes requisitos de direccionamiento:
• La LAN 1 de Data requerirá 40 direcciones IP de host.
• La LAN 2 de Data requerirá 25 direcciones IP de host.
• La LAN 1 de Chiclayo requerirá 56 direcciones IP de host.
• La LAN 2 de Chiclayo requerirá 13 direcciones IP de host.
• La LAN de Bogota requerirá 70 direcciones IP de host.
• El enlace desde bogota a Data requerirá una dirección IP para cada extremo del enlace.
• El enlace desde Bogota a Chiclayo requerirá una dirección IP para cada extremo del enlace.
(Nota: Recuerde que las interfaces de los dispositivos de red también son direcciones IP de host
y se incluyen en los requisitos de direccionamiento citados anteriormente).
Tarea 1: Examinar los requisitos de la red.
Examine los requisitos de la red y responda las siguientes preguntas. Tenga presente que se necesitarán
direcciones IP para cada una de las interfaces LAN.
¿Cuántas subredes se necesitan? siete
¿Cuál es la cantidad máxima de direcciones IP que se necesitan para una única subred?
¿Cuántas direcciones IP se necesitan para cada una de las LAN de la sucursal?
¿Cuál es la cantidad total de direcciones IP que se necesitan?
Tarea 2: Diseñar un esquema de direccionamiento IP.
Paso 1: Divida la red 210.100.10.0 en la cantidad adecuada de subredes.
¿Cuál será la máscara de subred para las subredes 255.255.255.0
¿Cuántas direcciones IP de hosts utilizables existen por subred? 254
Complete la siguiente tabla con la información de la subred. (14 sub redes)
Número
de subred
Dirección de
subred
Primera dirección
de host utilizable
Última dirección de
host utilizable
Dirección de
broadcast
0 200.100.10.0 200.100.10.1 200.100.10.14 200.100.10.15
1 200.100.10.16 200.100.10.17 200.100.10.30 200.100.10.31
2 200.10.10.32 200.10.10.33 200.10.10.46 200.10.10.47
3 200.100.10.48 200.100.10.49 200.100.10.62 200.100.10.63
4 200.100.10.64 200.100.10.65 200.100.10.78 200.100.10.79
5 200.100.10.80 200.100.10.81 200.100.10.94 200.100.10.95
6 200.100.10.96 200.100.10.97 200.100.10.110 200.100.10.11
7 200.100.10.112 200.100.10.113 200.100.10.126 200.100.10.127
8 200.100.10.128 200.100.10.129 200.100.10.142 200.100.10.143
9 200.100.10.144 200.100.10.145 200.100.10.158 200.100.10.159
10 200.100.10.160 200.100.10.161 200.100.10.174 200.100.10.175
11 200.100.10.176 200.100.10.177 200.100.10.190 200.100.10.191
12 200.100.10.192 200.100.10.193 200.100.10.206 200.100.10.207
13 200.100.10.208 200.100.10.209 200.100.10.222 200.100.10.223
14 200.100.10.224 200.100.10.225 200.100.10.138 200.100.10.239

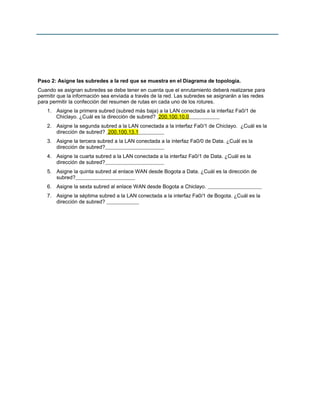

3. Paso 2: Asigne las subredes a la red que se muestra en el Diagrama de topología.
Cuando se asignan subredes se debe tener en cuenta que el enrutamiento deberá realizarse para
permitir que la información sea enviada a través de la red. Las subredes se asignarán a las redes
para permitir la confección del resumen de rutas en cada uno de los rotures.
1. Asigne la primera subred (subred más baja) a la LAN conectada a la interfaz Fa0/1 de
Chiclayo. ¿Cuál es la dirección de subred? 200.100.10.0
2. Asigne la segunda subred a la LAN conectada a la interfaz Fa0/1 de Chiclayo. ¿Cuál es la
dirección de subred? 200.100.13.1
3. Asigne la tercera subred a la LAN conectada a la interfaz Fa0/0 de Data. ¿Cuál es la
dirección de subred?
4. Asigne la cuarta subred a la LAN conectada a la interfaz Fa0/1 de Data. ¿Cuál es la
dirección de subred?
5. Asigne la quinta subred al enlace WAN desde Bogota a Data. ¿Cuál es la dirección de
subred?
6. Asigne la sexta subred al enlace WAN desde Bogota a Chiclayo.
7. Asigne la séptima subred a la LAN conectada a la interfaz Fa0/1 de Bogota. ¿Cuál es la
dirección de subred?
