GENERALIDADES DEL PLANOS
Unidad 1. El dibujo técnico en el plano
Un plano es una representación gráfica de algún objeto, diseñado a partir de un
conjunto de normas establecidas.

2
¿QUÉ ENCONTRAREMOS EN ESTE DOCUMENTO?
Conceptos generales ........................................................................................3
Plano .................................................................................................................. 3
Dibujo gráfico ..................................................................................................... 4
El dibujo gráfico................................................................................................ 5
Tipos de dibujo gráfico ....................................................................................... 5
Presentación de los planos.............................................................................. 12
De qué manera se presentan los planos ............................................................12
Terminologías empleadas en el dibujo.............................................................. 26
Definiciones básicas de dibujo...........................................................................26

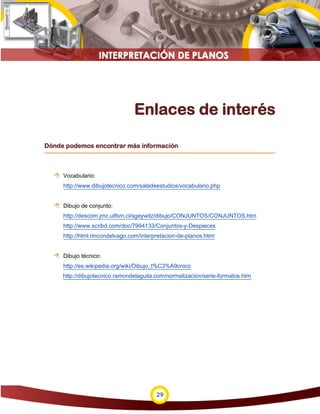

Enlaces de interés .......................................................................................... 29
Dónde podemos encontrar más información .....................................................29

3
Conceptos generales
Plano
En la actualidad existe un sin número
de normas que establecen los criterios
técnicos para los profesionales del
diseño y de la ingeniería, las cuales se
convierten en herramientas
fundamentales en el desarrollo de sus
actividades para expresar técnicamente
un proyecto.
El plano es una representación gráfica de algún objeto (dibujo gráfico de una máquina,
mecanismo y pieza mecánica), diseñado a partir de un conjunto de normas establecidas
y unificadas en unos criterios de presentación de los documentos gráficos, sus formatos,
el dimensionamiento y sus tolerancias, facilitando la interpretación e identificación de los
componentes gráficos en forma normalizada.

4
Dibujo gráfico
El dibujo, en términos generales, es considerado como un lenguaje universal, por medio
del dibujo los diseñadores, dibujantes e ingenieros pueden plasmar sus ideas y transmitir
toda clase de información técnica.
El dibujo es un sistema de representación
gráfico de diversos tipos de objetos, con el
propósito de proporcionar información
suficiente para facilitar su análisis, ayudar a
elaborar su diseño y posibilitar la futura
construcción y mantenimiento del mismo.
Suele emplearse herramientas
computacionales y software especializados
para su elaboración o directamente sobre el
plano con ayuda de herramientas básicas de
dibujo, lápiz, escuadras, compas, etc.
El dibujo mecánico se emplea en la representación de piezas o partes de máquinas,
maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas
industriales. Los planos que representan un mecanismo simple o una máquina formada
por un conjunto de piezas, son llamados planos de conjunto; y los que representa un sólo
elemento, plano de pieza. Los que representan un conjunto de piezas con las
indicaciones gráficas para su colocación, y armar un todo, son llamados planos de
montaje.
El dibujo mecánico se
emplea en la representación
de piezas o partes de
máquinas.

5
El dibujo gráfico
Tipos de dibujo gráfico
Los dibujos de conjunto o de ensamble, se utilizan para guiar al técnico en el montaje
de las partes de manera apropiada, para ayudar al proyectista o diseñador, y también
se utiliza para la referencia general en los talleres o catálogos.
Los dibujos de conjuntos varían de acuerdo a los usos:
1. Dibujos de conjunto de diseño.
2. Dibujos de conjunto de instalación.
3. Dibujos de conjunto de taller.
4. Dibujo de conjunto de diagrama de montaje.
5. Dibujo de conjunto de ilustración.
6. Dibujo de conjunto de montaje ilustrativo.

6
1. Dibujo de conjunto de diseño
Este tipo de dibujo es muy útil porque muestra el mecanismo en posición sobre la
máquina, es decir permite al diseñador observar características dimensionales, de forma
y algunos desplazamiento o posiciones de las partes móviles del la máquina.
En este tipo de dibujo se Incluye:
Las vistas necesarias para mostrar el tamaño y la forma de cada
parte, pero se omiten las dimensiones.
Se da la atención especial a las partes móviles para que no haya
interferencia entre ellas y facilitar el montaje.
Se dan todas las referencias de información disponibles; físicas,
mecánicas, resistencia de materiales, metalurgia, entre otras. Se
utilizan los informes de laboratorio, manuales, experiencia
adquirida: se hacen recomendaciones y se define conclusiones.
En la siguiente imagen se muestra un dibujo de conjunto de diseño, en el se puede
observar el dispositivo de ajuste del brazo de una fresadora universal, note como por
medio de líneas fantasma se muestran algunas posiciones parciales del dispositivo.

7
2. Dibujo de conjunto de instalación
Este dibujo de conjunto muestra una o más vistas del contorno del mecanismo, con el
propósito de informar en forma general el carácter, tamaño de la unidad y como ajusta
con los alrededores. En este tipo de dibujo se omiten detalles pequeños y pocos
importantes como por ejemplo cabezas de tornillo.
Este tipo de dibujos es muy utilizado en catálogos técnicos o de ventas.
Las Dimensiones dadas son siempre las principales, aunque también se incluyen las
distancias "centro a centro", cuando son necesarias para aclarar preguntas sobre la
instalación.
En la siguiente imagen se puede visualizar un dibujo de conjunto de instalación de una
bomba de vacío, en el plano se suministran solo se muestran dimensiones principales.

8
3. Dibujo de conjunto de taller
Es un dibujo combinado de detalle y conjunto, dando dimensiones y notas
complementarias para todas las partes.
Este método se usa cuando el mecanismo es sencillo y todas las partes se pueden
representar claramente en un solo dibujo o formato.
En la siguiente imagen se puede visualizar un dibujo de conjunto de taller, en el se
ilustra un Dispositivo de rectificar con todas las dimensiones de sus piezas.

9
4. Dibujo de conjunto de diagrama de montaje
Los dibujos de diagrama se pueden agrupar en dos clases generales:
1. Los compuestos de líneas sencillas y símbolos convencionales; ejemplo:
montajes de tuberías, hidráulicas, neumáticas, de vapor, circuitos eléctricos,
etc.
2. Los trazados de proyección regular, tales como dibujos de proyección regular,
los cuales pueden ser mostrados en proyección ortogonal o tridimensional.

10
En los dibujos de diagrama es de suma importancia el conocimiento de las respectivas
simbologías, generalmente en este tipo de dibujos solo se incluyen los símbolos y las
dimensiones o los valores característicos de los elementos del diagrama, como por
ejemplo el valor de una resistencia.
5. Dibujo de conjunto de ilustración
El dibujo ilustrativo se emplea ampliamente en catálogos, literatura de ventas, libros
técnicos. Es otra manera de comunicar la apariencia de un objeto a personas no
entrenadas para visualizar en planos ortográficos.
En la siguiente imagen se puede visualizar un dibujo ilustrativo de una caja
prensaestopas de una bomba.

11
6. Dibujo de conjunto de montaje ilustrativo
Este tipo de dibujo se emplea en las secciones de lista de piezas de catálogos de las
compañías y en manuales de instrucción. Los dibujos de este tipo son comprendidos con
facilidad por personas que tengan muy poca experiencia en la lectura de dibujos con
vistas múltiples ortogonales y facilita el ensamble o mantenimiento de dispositivos
mecánicos.
En la siguiente figura se puede visualizar un dibujo de montaje ilustrativo de una caja de
cambios, en algunos casos este tipo de dibujo se conoce como dibujo de explosión.
En los dibujos de montaje no suelen incluirse dimensiones de los elementos de la
máquina o dispositivo, pero si se incluyen listas de partes con algunas características que
se referencian con la numeración agregada al plano en cada componente.

12
Presentación de los planos
De qué manera se presentan los planos
Para estandarizar las características de presentación de los documentos gráficos, es
necesario definir formatos estandarizados que permitan seguir patrones y unificar la
presentación y tamaños de los documentos técnicos.
Características de
presentación
Formato de papel
Dimensiones
Trazado de márgenes
Rotulado de planos
Plegado de planos
La serie A de formatos para
documentos gráficos, es el
utilizado para presentación
de planos técnicos.

13

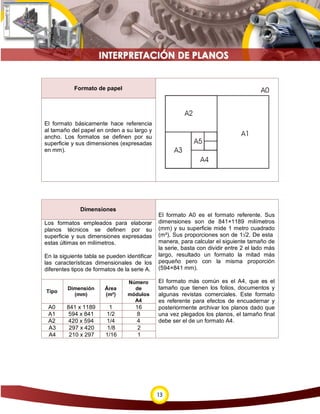

Formato de papel
El formato básicamente hace referencia
al tamaño del papel en orden a su largo y
ancho. Los formatos se definen por su
superficie y sus dimensiones (expresadas
en mm).
Dimensiones
El formato A0 es el formato referente. Sus
dimensiones son de 841×1189 milímetros
(mm) y su superficie mide 1 metro cuadrado
(m²). Sus proporciones son de 1:√2. De esta
manera, para calcular el siguiente tamaño de
la serie, basta con dividir entre 2 el lado más
largo, resultado un formato la mitad más
pequeño pero con la misma proporción
(594×841 mm).
El formato más común es el A4, que es el
tamaño que tienen los folios, documentos y
algunas revistas comerciales. Este formato
es referente para efectos de encuadernar y
posteriormente archivar los planos dado que
una vez plegados los planos, el tamaño final
debe ser el de un formato A4.
Los formatos empleados para elaborar
planos técnicos se definen por su
superficie y sus dimensiones expresadas
estas últimas en milímetros.
En la siguiente tabla se pueden identificar
las características dimensionales de los
diferentes tipos de formatos de la serie A.
Tipo
Dimensión
(mm)
Área
(m²)
Número
de
módulos
A4
A0 841 x 1189 1 16
A1 594 x 841 1/2 8
A2 420 x 594 1/4 4
A3 297 x 420 1/8 2
A4 210 x 297 1/16 1

14
Trazado de márgenes
Es también importante señalar que para
ajustar normativamente la presentación de
los planos, se debe siempre incluir un rótulo
en la parte inferior derecha.
En la presentación de planos técnicos es
muy importante realizar el trazado de las
márgenes, estas contribuyen con la
presentación del documento y limitan la
zona útil del formato.
Para efectos de archivado de los planos
se debe dejar 20 mm en el borde
izquierdo del formato, donde se realizara
la perforación correspondientes.
Para realizar las márgenes del formato en
la zona útil, es importante tener en cuenta
que para los formatos A0 a A2, se dejan
10 mm (valor de a) y para los formatos de
A3 a A5, se dejan 5 mm en los bordes
superior, derecho e inferior.
Rotulado de planos
La dirección de observación del rótulo debe
corresponder en general con la del dibujo.Cualquier dibujo técnico o documento
relacionado debe llevar un rótulo. El rótulo
básicamente se constituye de uno o más
rectángulos adyacentes y que a su vez se
subdividen para incluir información
específica relacionada con el plano.
La posición del rótulo debe estar dentro
de la zona útil del plano y ubicado en la
parte inferior derecha, tanto para los
planos orientados horizontalmente como
para los orientados verticalmente.

15
Contenido del Rótulo
Para alcanzar una uniformidad de la disposición de la informidad dentro del rótulo, se
limita la información en dos zonas rectangulares de la siguiente forma:
 Una zona básica de identificación.
 Una o más zonas para información adicional, estas zonas pueden ubicarse arriba
y/o a la izquierda de la zona básica de identificación:
Zona básica de identificación
La zona de identificación debe suministrar la siguiente información básica, cabe también
anotar que la longitud sugerida para el rotulado es de 170 mm.
a. El número de identificación o de registro.
b. El título del dibujo.
c. El nombre del propietario del dibujo.

16
Zonas de información adicional
Los ítems insertados en la zona de información adicional pueden distinguirse de la forma
siguiente:
Ítems indicativos.
Ítems técnicos.
Ítems administrativos.
Los ítems indicativos son necesarios para evitar errores de interpretación del método de
proyección aplicado en el dibujo. Estos ítems son:
 El símbolo que designa el método de proyección empleado en el dibujo.
 Proyección de primer o tercer ángulo.
 La escala principal del dibujo.
 La unidad de dimensión lineal unitaria.
Los ítems técnicos se relacionan con los métodos particulares o convenciones para la
representación de dibujos de producto o de ejecución. Estos ítems son:
 Método de indicación de acabado superficial.
 Método de indicación de tolerancias geométricas.
 Valores de tolerancia generales que pueden aplicarse donde no se indique
tolerancia especifica en las cotas.
 Otras normas de este campo.
Los ítems administrativos dependen de los métodos empleados para la administración
del dibujo. Estos pueden incluir los siguientes datos informativos.
 La fecha de elaboración del dibujo.
 Símbolo de revisión.
 Fecha y breve descripción de la revisión.
 Información administrativa adicional, ejemplo: firmas de las personas
responsables.

17
Plegado de planos CORRECTO
INCORRECTO
El plegado consiste en el proceso de
doblar e igualar con una divida proporción
los formatos que se quieren encuadernar
para su posterior archivado.
Aunque se puede plegar los formatos de
formas horizontal y vertical, el uso de una
orientación u otra depende de la
orientación del dibujo y la posibilidad de
dar una mejor distribución del dibujo
dentro del formato.
La presentación de cualquier formato de
tamaño superior al formato A4, debe
hacerse mediante plegado normalizado.
Formas de plegar un formato
Existen varias formas de plegar un formato, aunque por practicidad y efectos de
encuadernar los formatos para su posterior archivado, se emplea el método de plegado
para encuadernar.
Este método incluye el plegado tanto para formatos horizontales como para verticales, a
continuación se incluye una serie de imágenes donde se ilustra el proceso de plegado de
los formatos A0, A1, A2, A3 de forma horizontal y vertical.
El plegado horizontal se emplea cuando la disposición del dibujo tiene una orientación
horizontal.
El plegado vertical se emplea cuando la disposición del dibujo tiene una orientación
vertical.

18
Plegado modular horizontal del formato A0
1. Ordenamiento del doblez
2. Doblez longitudinal
3. Doblez transversal
4. Presentación final

19

20

21
3. Doblez transversal y
Presentación final

22
Plegado modular vertical del formato A0

23

24

25

26
Terminologías empleadas en
el dibujo
Definiciones básicas de dibujo
En el manejo de documentación gráfica, es importante definir los términos, la
nomenclatura y los diferentes tipos de dibujos, con lo cual se podrán precisar sus
características y establecer sus posibles aplicaciones.
Dibujo técnico
Representación gráfica, precisa y dimensionada, ceñida a Normas, que permite
interpretar o realizar un diseño.
Dibujo lineal
Expresión gráfica ya sea a mano alzada o instrumental por medio de líneas que
definen un objeto o una idea.

27
Descriptiva
Es el estudio de los cuerpos en el espacio, por medio de sus proyecciones sobre
determinados planos.
Perspectiva
Representación tridimensional ilustrativa de un objeto sobre una superficie plana,
tal como la capta la vista humana.
Boceto
Es la primera representación gráfica de una idea, susceptible de modificaciones
y elaborada a mano alzada.
Esquema
Representación gráfica de una idea en la cual solamente figuran los detalles
más importantes o esenciales de lo que se representa.
Croquis
Es la representación gráfica definitiva y dimensionada que especifica en la
totalidad los detalles.
Dibujo de tamaño natural
Es la representación gráfica exacta, de un carácter geométrico, ejecutado en
trazo fino.
Gráfica
Es la representación de un diagrama y la relación que existe entre 2 o más
magnitudes (abscisa de un pie de biela en función del tiempo, presión dentro de
un motor de cilindro en función de la abscisa del pistón etc.).

28
Nomenclatura
La lista completa de elementos representados en un ensamble o un
subensamble. Su relación con el dibujo correspondiente, está marcado con las
señales literales o numéricas.
Dibujo de ensamble
Es el dibujo obtenido trazando, el ensamblado de las piezas consecutivas del ensamble.
Dibujo de fabricación
El dibujo representa a un semiproducto o a la resultante de un ensamble y da los
informes necesarios para la fabricación. Este dibujo precisa en particular las cotas y su
tolerancia.
Dibujo de operación
Es el dibujo de fabricación que indica las cotas, a obtener después de una sola operación
de fabricación o de un ensamble determinado, así como las superficies de apoyo y las
superficies de cortes. Las piezas fabricadas o ensambladas son representadas en la
posición que ocupan en la operación.
Dibujo de verificación
Es el dibujo que precisa e ilustra el método a utilizar para la verificación de una magnitud
determinada (estados de superficie, masa, dimensión etc.).
Dibujo de ilustración de textos
técnicos
Es el dibujo que acompaña a un texto técnico para precisar por medio de un sentido
usando la imagen.

29
Enlaces de interés
Dónde podemos encontrar más información
 Vocabulario:
http://www.dibujotecnico.com/saladeestudios/vocabulario.php
 Dibujo de conjunto:
http://descom.jmc.utfsm.cl/sgeywitz/dibujo/CONJUNTOS/CONJUNTOS.htm
http://www.scribd.com/doc/7994133/Conjuntos-y-Despieces
http://html.rincondelvago.com/interpretacion-de-planos.html
 Dibujo técnico:
http://es.wikipedia.org/wiki/Dibujo_t%C3%A9cnico
http://dibujotecnico.ramondelaguila.com/normalizacion/serie-formatos.htm

Generalidades plano

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (13)

Similar a Generalidades plano

Similar a Generalidades plano (20)

Último

Último (20)

Generalidades plano
