El documento describe los diferentes tipos de señales de seguridad utilizadas en la industria para transmitir información de forma fácil y específica sobre seguridad, como señales de evacuación, contra incendios, advertencia, prohibición, obligación y materiales de riesgo. Explica los colores, símbolos, formas geométricas y su significado en cada señal de seguridad.

1. LAURA GARCIA
CAROLINA NÚÑEZ
IAN SANTILLÁN
FELIPE CORDERO
CÉSAR CÓRDOVA
IVÁN SALDAÑA

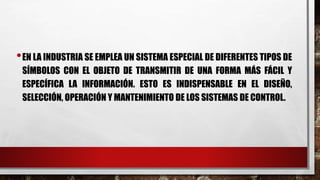

2. •EN LA INDUSTRIA SE EMPLEA UN SISTEMA ESPECIAL DE DIFERENTES TIPOS DE
SÍMBOLOS CON EL OBJETO DE TRANSMITIR DE UNA FORMA MÁS FÁCIL Y
ESPECÍFICA LA INFORMACIÓN. ESTO ES INDISPENSABLE EN EL DISEÑO,
SELECCIÓN, OPERACIÓN Y MANTENIMIENTO DE LOS SISTEMAS DE CONTROL.

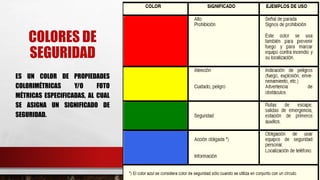

3. COLORES DE
SEGURIDAD
ES UN COLOR DE PROPIEDADES
COLORIMÉTRICAS Y/O FOTO
MÉTRICAS ESPECIFICADAS, AL CUAL
SE ASIGNA UN SIGNIFICADO DE
SEGURIDAD.

4. SÍMBOLO DE SEGURIDAD.
ES CUALQUIERA DE LOS SÍMBOLOS O IMÁGENES
GRÁFICAS USADAS EN LA SEÑAL DE SEGURIDAD.

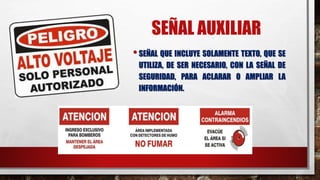

5. SEÑAL AUXILIAR
•SEÑAL QUE INCLUYE SOLAMENTE TEXTO, QUE SE
UTILIZA, DE SER NECESARIO, CON LA SEÑAL DE
SEGURIDAD, PARA ACLARAR O AMPLIAR LA
INFORMACIÓN.

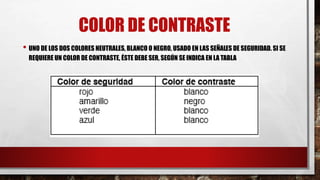

6. COLOR DE CONTRASTE
• UNO DE LOS DOS COLORES NEUTRALES, BLANCO O NEGRO, USADO EN LAS SEÑALES DE SEGURIDAD. SI SE
REQUIERE UN COLOR DE CONTRASTE, ÉSTE DEBE SER, SEGÚN SE INDICA EN LA TABLA

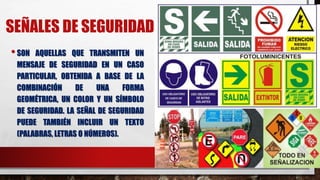

7. SEÑALES DE SEGURIDAD
•SON AQUELLAS QUE TRANSMITEN UN
MENSAJE DE SEGURIDAD EN UN CASO
PARTICULAR, OBTENIDA A BASE DE LA
COMBINACIÓN DE UNA FORMA
GEOMÉTRICA, UN COLOR Y UN SÍMBOLO
DE SEGURIDAD. LA SEÑAL DE SEGURIDAD
PUEDE TAMBIÉN INCLUIR UN TEXTO
(PALABRAS, LETRAS O NÚMEROS).

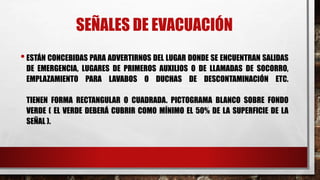

8. SEÑALES DE EVACUACIÓN
•ESTÁN CONCEBIDAS PARA ADVERTIRNOS DEL LUGAR DONDE SE ENCUENTRAN SALIDAS
DE EMERGENCIA, LUGARES DE PRIMEROS AUXILIOS O DE LLAMADAS DE SOCORRO,
EMPLAZAMIENTO PARA LAVABOS O DUCHAS DE DESCONTAMINACIÓN ETC.
TIENEN FORMA RECTANGULAR O CUADRADA. PICTOGRAMA BLANCO SOBRE FONDO
VERDE ( EL VERDE DEBERÁ CUBRIR COMO MÍNIMO EL 50% DE LA SUPERFICIE DE LA
SEÑAL ).

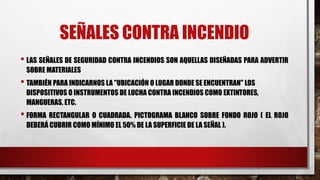

10. SEÑALES CONTRA INCENDIO
• LAS SEÑALES DE SEGURIDAD CONTRA INCENDIOS SON AQUELLAS DISEÑADAS PARA ADVERTIR
SOBRE MATERIALES
• TAMBIÉN PARA INDICARNOS LA "UBICACIÓN O LUGAR DONDE SE ENCUENTRAN" LOS
DISPOSITIVOS O INSTRUMENTOS DE LUCHA CONTRA INCENDIOS COMO EXTINTORES,
MANGUERAS, ETC.
• FORMA RECTANGULAR O CUADRADA. PICTOGRAMA BLANCO SOBRE FONDO ROJO ( EL ROJO
DEBERÁ CUBRIR COMO MÍNIMO EL 50% DE LA SUPERFICIE DE LA SEÑAL ).

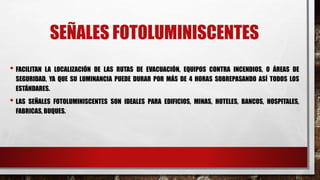

12. SEÑALES FOTOLUMINISCENTES
• FACILITAN LA LOCALIZACIÓN DE LAS RUTAS DE EVACUACIÓN, EQUIPOS CONTRA INCENDIOS, O ÁREAS DE
SEGURIDAD, YA QUE SU LUMINANCIA PUEDE DURAR POR MÁS DE 4 HORAS SOBREPASANDO ASÍ TODOS LOS
ESTÁNDARES.
• LAS SEÑALES FOTOLUMINISCENTES SON IDEALES PARA EDIFICIOS, MINAS, HOTELES, BANCOS, HOSPITALES,
FABRICAS, BUQUES.

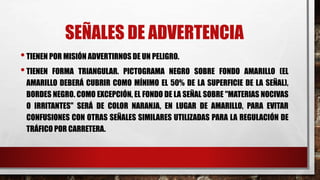

14. SEÑALES DE ADVERTENCIA
•TIENEN POR MISIÓN ADVERTIRNOS DE UN PELIGRO.
•TIENEN FORMA TRIANGULAR. PICTOGRAMA NEGRO SOBRE FONDO AMARILLO (EL
AMARILLO DEBERÁ CUBRIR COMO MÍNIMO EL 50% DE LA SUPERFICIE DE LA SEÑAL),
BORDES NEGRO. COMO EXCEPCIÓN, EL FONDO DE LA SEÑAL SOBRE "MATERIAS NOCIVAS
O IRRITANTES" SERÁ DE COLOR NARANJA, EN LUGAR DE AMARILLO, PARA EVITAR
CONFUSIONES CON OTRAS SEÑALES SIMILARES UTILIZADAS PARA LA REGULACIÓN DE
TRÁFICO POR CARRETERA.

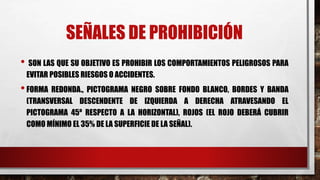

16. SEÑALES DE PROHIBICIÓN
• SON LAS QUE SU OBJETIVO ES PROHIBIR LOS COMPORTAMIENTOS PELIGROSOS PARA
EVITAR POSIBLES RIESGOS O ACCIDENTES.
•FORMA REDONDA., PICTOGRAMA NEGRO SOBRE FONDO BLANCO, BORDES Y BANDA
(TRANSVERSAL DESCENDENTE DE IZQUIERDA A DERECHA ATRAVESANDO EL
PICTOGRAMA 45º RESPECTO A LA HORIZONTAL), ROJOS (EL ROJO DEBERÁ CUBRIR
COMO MÍNIMO EL 35% DE LA SUPERFICIE DE LA SEÑAL).

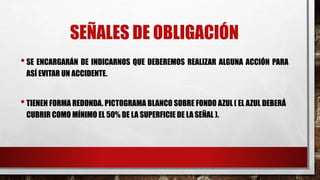

18. SEÑALES DE OBLIGACIÓN
•SE ENCARGARÁN DE INDICARNOS QUE DEBEREMOS REALIZAR ALGUNA ACCIÓN PARA
ASÍ EVITAR UN ACCIDENTE.
•TIENEN FORMA REDONDA. PICTOGRAMA BLANCO SOBRE FONDO AZUL ( EL AZUL DEBERÁ
CUBRIR COMO MÍNIMO EL 50% DE LA SUPERFICIE DE LA SEÑAL ).

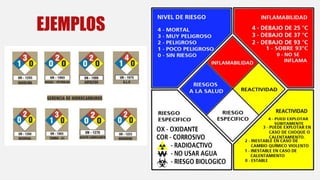

20. SEÑALIZACIÓN DE MATERIALES DE RIESGO
EL ROMBO DE SEGURIDAD ES UTILIZADO PARA INDICAR LA PELIGROSIDAD DE LOS
QUÍMICOS, ÉSTE ROMBO DEBE IR INCLUIDO EN LOS CAMIONES QUE LOS TRANSPORTAN,
CONTENEDORES Y RECIPIENTES.
•HACER QUE LOS PRODUCTOS PELIGROSOS
PUEDAN SER FÁCILMENTE RECONOCIDOS, A
DISTANCIA, POR LAS CARACTERÍSTICAS DEL
RÓTULO.
•PROPORCIONAR UNA FÁCIL IDENTIFICACIÓN
DE LA NATURALEZA DEL RIESGO QUE SE PUEDE
PRESENTAR DURANTE LA MANIPULACIÓN Y
ALMACENAMIENTO DE LAS MERCADERÍAS

21. EJEMPLOS

22. SIMBOLOGÍA DE PROCESOS
