Normas de dibujo tecnico

ARROYO FIALLOS CÈSAR LEANDRO CICLO: 2 DIBUJO TECNICO
Normas de Dibujo Técnico Página 1
UNIVERSIDAD TECNICA LUIS VARGAS TORRES
FACULTAD INGENIERIA Y TEGNOLOGIA
PROFESOR: ING. ARCESIO ORTIZ.
NORMAS DE DIBUJO TECNICO INEN.
CODIGO DE DIBUJO TÉCNICO-MECÁNICO CPE INEN 003:1989
2.1 Láminas. 2.1.1 Formatos. 2.1.1.1 Los formatos de las láminas para toda
clase de dibujos se indican en la Tabla 1.
2.1.2 Márgenes.
2.1.2.1 Las dimensiones recomendadas para márgenes y la división de la
superficie de la lámina (recuadros) se harán según lo indicado en la figura 1.
2.1.2.2 Las divisiones se designan en los recuadros horizontales con
números, de izquierda a derecha, empezando con el 1, y en los recuadro s
verticales con letras mayúsculas, de arriba hacia abajo, empezando por la A.
Estas divisiones tienen por objeto la ubicación rápida y precisa de
cualquier detalle del dibujo.
2.1.3 Plegado.
2.1.3.1 Para el archivo de copias de planos y dibujos, las láminas recortadas se
doblarán al formato A 4.
2.1.3.2 El método de plegado de las láminas.
2.1.3.3 La lámina debe plegarse de modo que la rotulación quede visible en la
parte anterior.
2.2 Rotulación.
2.2.1 El cuadro para rotulación contiene los datos que identifican al dibujo, tales
como:

a) denominación; b) número del dibujo; c) siglas o nombre de la firma
propietaria de la lámina; d) fechas y nombres correspondientes a la ejecución,
revisión y aprobación de la lámina; e) materiales; f) escala; g) símbolo de
disposición de las vistas; h) tolerancias; i) marca de registro parar originales y
copias; j) sustituciones; k) peso o masa, en caso necesario.
Además estas normas:
Escalas. Escritura
PRINCIPIOS DE REPRESENTACION
Vistas, Perspectivas, Líneas, Cortes y secciones. Representaciones
especiales
ACOTACION
* Principios generales
* Elementos de acotación.
*Acotación de elementos comunes.
* Métodos para acota.
* Tolerancias dimensionales.
Tolerancias geométricas. *
Principios de material máximo.
* Aplicaciones típicas de las tolerancias geométricas.
REPRESENTACION y ESPECIFICACION DE MATERIALES.
* Indicación de superficies.
* Indicación de piezas templadas.
REPRESENTACION DE MEDIOS DE UN ION.
* Representación de roscas y elementos roscados.
* Representación de soldaduras y uniones soldadas.
REPRESENTACION DE ELEMENTOS DE MAQUINAS.
* Representación de ruedas dentadas y engranajes.
* Representación de resortes.

NORMAS DE DIBUJO TECNICO ISO.
Las normas ISO abarcan cosas como tamaños de papel, notas, sistemas de
numeración, dimensiones geométricas y tolerancias, abreviaturas, símbolos de
soldadura, símbolos de rugosidad y símbolos eléctricos. Estas normas abarcan
las medidas métricas y en pulgadas, así como también los estándares para el
dibujo asistido por computadora. Las normas ISO responden casi cualquier
pregunta que un dibujante tendrá sobre los dibujos.
Formato: ISO 5457
Escalas: ISO 5455
Tipos de Linea: ISO/R 128

Rayados: ISO/R 128
Rotulación: ISO 3098
Rotulación o Cajetín: ISO /DIS 7200-82
ISO/R 128 Dibujo de ingeniería; principios de presentación.
ISO/R 129 Dibujo de ingeniería; acotamiento.
ISO/R 406 Inscripción de tolerancias lineales y angulares.
ISO/R 1101/I Tolerancia de forma y posición, parte 1.
ISO 1101/II Tolerancia de forma y posición 2.
ISO 1302 Método para indicar la textura de superficie.
ISO/R 1660 Tolerancia de forma y posición; parte 3, dimensiones y tolerancia
de perfiles.
ISO/R 1661 Tolerancia de forma y posición; parte 4.
ISO 2162 Representación de resortes.
ISO 2203 Representación convencional de engranes.
ISO 3040 Acotamiento y tolerancia, conos.
ISO 3098 Letreros, parte 1.
R225 Pernos, tornillos, espárragos, acotamiento.
R278 Tornillos y tuercas hexagonales.
R228/1 Tuercas ranuradas y de castillejo con rosca métrica.

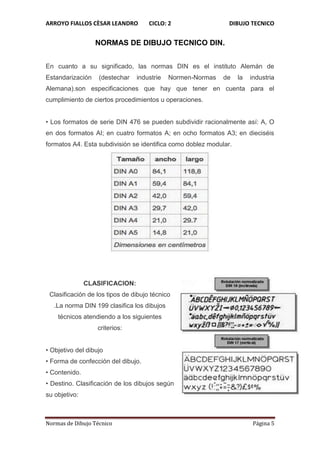

NORMAS DE DIBUJO TECNICO DIN.
En cuanto a su significado, las normas DIN es el instituto Alemán de
Estandarización (destechar industrie Normen-Normas de la industria
Alemana).son especificaciones que hay que tener en cuenta para el
cumplimiento de ciertos procedimientos u operaciones.
• Los formatos de serie DIN 476 se pueden subdividir racionalmente así: A, O
en dos formatos AI; en cuatro formatos A; en ocho formatos A3; en dieciséis
formatos A4. Esta subdivisión se identifica como doblez modular.
CLASIFICACION:
Clasificación de los tipos de dibujo técnico
.La norma DIN 199 clasifica los dibujos
técnicos atendiendo a los siguientes
criterios:
• Objetivo del dibujo
• Forma de confección del dibujo.
• Contenido.
• Destino. Clasificación de los dibujos según
su objetivo:

• Croquis: Representación a mano alzada respetando las proporciones de los
objetos.
• Dibujo: Representación a escala con todos los datos necesarios para definir el
objeto.
• Plano: Representación de los objetos en relación con su posición o la función
que cumplen.
• Gráficos, Diagramas y Ábacos: Representación gráfica de medidas, valores,
de procesos de trabajo, etc. Mediante líneas o superficies. Sustituyen de forma
clara y resumida a tablas numéricas, resultados de ensayos, procesos
matemáticos, físicos, etc. Clasificación de los dibujos según la forma de
confección:
• Dibujo a lápiz: Cualquiera de los dibujos anteriores realizados a lápiz.
• Dibujo a tinta: Ídem, pero ejecutado a tinta.
• Original: El dibujo realizado por primera vez y, en general, sobre papel
traslúcido.
• Reproducción: Copia de un dibujo original, obtenida por cualquier
procedimiento. Constitúyelos dibujos utilizados en la práctica diaria, pues los
originales son normalmente conservados y archivados cuidadosamente,
tomándose además las medidas de seguridad convenientes. Clasificación de
los dibujos según su contenido:
• Dibujo general o de conjunto: Representación de una máquina, instrumento,
etc., en su totalidad.
• Dibujo de despiece: Representación detallada e individual de cada uno de los
elementos y piezas no normalizadas que constituyen un conjunto.
• Dibujo de grupo: Representación de dos o más piezas, formando un
subconjunto o unidad deconstrucción.
• Dibujo de taller o complementario: Representación complementaria de un
dibujo, con indicación de detalles auxiliares para simplificar representaciones
repetidas.
• Dibujo esquemático o esquema: Representación simbólica de los elementos
de una máquina o instalación. Clasificación de los dibujos según su destino:
• Dibujo de taller o de fabricación: Representación destinada a la fabricación de
una pieza, conteniendo todos los datos necesarios para dicha fabricación.

•Dibujo de mecanización: Representación de una pieza con los datos
necesarios para efectuar ciertas operaciones del proceso de fabricación. Se
utilizan en fabricaciones complejas, sustituyendo a los anteriores.
• Dibujo de montaje: Representación que proporciona los datos necesarios para
el montaje de los distintos subconjuntos y conjuntos que constituyen una
máquina, instrumento.
NORMAS DE DIBUJO TECNICO ASA.
El sistema americano utilizado en los Estados Unidos y en todos los países
bajo su influencia industrial, está regido por la American Estándar Association
(ASA).
Su principal característica consiste en que sus dimensiones están dadas en
pulgadas y se basan en un modulo A de 8.5´x 11´, del cual se parte para hallar
los demás formatos.
Estos formatos tienen sus dimensiones en pulgadas. Las tablas y los gráficos
se enumeran separadamente.la palabra figura para referirse a un grafico, es un
anglicismo. Si se emplean fotografías u otros materiales visuales también se
numeran separadamente. Cada tabla y cada grafico deben estar perfectamente
rotulados, Con un titulo descriptivo q acompañe al número, en la parte superior.
En las tablas no se deben emplear abreviaturas ni en los rótulos de fila ni en los
de columna, salvo en casos especiales, como los nombres de algunas
variables estadísticas. En la parte inferior se debe situar la fuente de la tabla o
grafico. Toda tabla o grafico debe contar con al menos una alusión en el texto.
Normalmente la ilusión se presenta entre paréntesis, idealmente, los gráficos y
tablas se emplazan después de la primera alusión en el texto, o en el lugar
conveniente más cercano. Lo recomendado según ASA es indicar el
emplazamiento ideal de la tabla.

NORMAS DE DIBUJO TECNICO ANSI.
Instituto Nacional Americano de Normalización. Es el
representante de Estados Unidos en la ISO. Se trata de una
organización privada, descentralizada y no lucrativa que está constituida por: -
Fabricantes. - Proveedores de servicios de comunicación al público. - Agencias
gubernamentales. - Asociaciones de usuarios. - Otras organizaciones
interesadas en temas de comunicación. Las normas ANSI son frecuentemente
adoptadas por ISO como normas internacionales. Los temas actuales de
discusión incluyen la planificación e ingeniería para la interconexión de redes,
RDSI (Servicios, señalización y arquitectura) y comunicaciones con fibra óptica.
El ANSI es el coordinador del sistema estadounidense de normalización a
través del consenso y la entrada al ámbito de normas internacionales y
valoración de conformidad. A través de sus comités y grupos, el Instituto facilita
el desarrollo de normas estadounidenses y formula la postura de los EEUU
ante la Organización Internacional para la Normalización (ISO) y la Comisión
Electrotécnica Internacional (IEC). Del mismo modo, el Instituto mantiene
fuertes vínculos con otros cuerpos de normalización y organizaciones
regionales de normas en Europa, el Medio Oriente, África, América, y el
Pacífico.
ANSI ha desarrollado una colección extensa de servicios y beneficios
diseñados para asistir a sus miembros en mejorar su competitividad y
demostrar un beneficio en su inversión. ANSI le provee a sus miembros una
fuente centralizada información de normas.

NORMAS DE DIBUJO TECNICO JIS.
Especifica lasnormas utilizadas para lasactividades industriales enJapón.El proceso de
estandarizaciónestácoordinadoporelComitéJaponésdeNormasIndustriales-CSAC-ypublicadoa
través de la Asociación Japonesa de Normas - JSA. Su objetivo es "educar al público sobre la
normalización y unificación de
normas industriales, y de ese
modo contribuir a la mejora de la
tecnología y la mejora de la
eficienciadelaproducción.
A.- (Ingeniería civil y arquitectura)
B.- (Ingeniería mecánica)
C.- (Electrónica e Ingeniería Electrónica)
D.- (Ingeniería Automotriz)
E.- (Ingeniería Ferroviaria)
F.- (Construcción de barcos)
G.- (Materiales ferrosos y metalurgia)
H.- (Materiales no ferrosos y metalurgia)
K.- (Ingeniería química)
L.- (Ingeniería textil)
M.- (Minería)
P.- (Papel y pulpa)
R.- (Cerámica)
S.- (Artículos domésticos)
T.- (Equipo médico y aparatos para seguridad)
W.- (Aeronaves y aviación)
X.- (Procesamiento de información)
Z.- (Diversos: empaques; soldadura; radioactividad) .
