Giulianni, lanfiutti, lucero

Etapa 1- Análisis
TVRNG
Fau unne - upc iv giuliani, lanfiutti, lucero

Etapa 1- Análisis

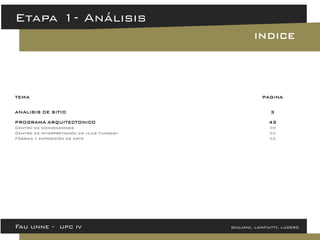

INDICE
TEMA
PAGINA
ANALISIS DE SITIO
3
PROGRAMA ARQUITECTONICO
Centro de convenciones
Centro de interpretación de «Las Yungas»
Fábrica y exposición de arte
43
48
50
52

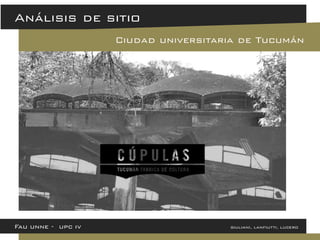

Análisis de sitio
Ciudad universitaria de Tucumán

Análisis de sitio
gran San miguel de Tucumán
la ciudad de san miguel de Tucumán a lo largo del tiempo supero sus límites originales gracias al crecimiento poblacional que presenta.
comenzó a traspasar los limites del departamento y a ocupar los terrenos ubicados en los departamentos vecinos (cruz alta, tafi viejo, lules y yerba buena).
dando origen al área metropolitana conocida como el gran sal miguel de Tucumán.
Localidades que lo conforman san miguel de Tucumán Barrio san Felipe Banda del rio salí Alderetes Villa mariano moreno El colemar Los pocitos Luz y fuerza Villa nueva Barrio san José El manantial Yerba buena

Análisis de sitio

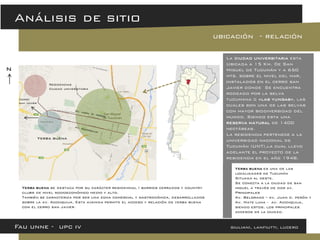

La ciudad universitaria esta Ubicada a 15 Km. De San Miguel de Tucumán y a 650 mts. sobre el nivel del mar, instalados en el cerro san Javier donde Se encuentra rodeado por la selva tucumana o «las yungas», las cuales son una de las selvas con mayor biodiversidad del mundo. Siendo esta una reserva natural de 1400 hectáreas. La residencia pertenece a la universidad nacional de Tucumán (UNT),la cual llevo adelante el proyecto de la residencia en el año 1948.
ubicación - relación
Residencias
Ciudad universitaria
Yerba buena
Yerba buena es una de las localidades de Tucumán
Situada al oeste.
Se conecta a la ciudad de san miguel a través de dos av. Principales
Av. Belgrano – av. Juan d. perón y
Av. Mate luna - av. Aconquija, siendo estos, los principales accesos de la ciudad.
n
Yerba buena se destaca por su carácter residencial ( barrios cerrados y country clubs de nivel socioeconómico medio y alto.
También se caracteriza por ser una zona comercial y gastronómica, desarrollados sobre la av. Aconquija. Esta avenida permite el acceso y relación de yerba buena con el cerro san Javier.
Cerro san Javier

Análisis de sitio

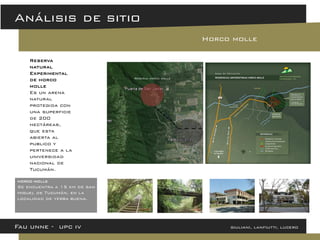

Horco molle
Reserva natural Experimental de horco molle Es un arena natural protegida con una superficie de 200 hectáreas, que esta abierta al publico y pertenece a la universidad nacional de Tucumán.
Reserva horco molle
horco molle Se encuentra a 15 km de san miguel de Tucumán, en la localidad de yerba buena.

Análisis de sitio

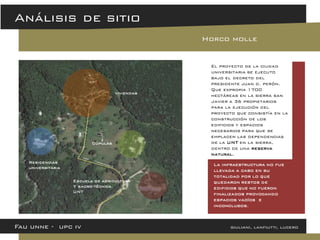

Horco molle
El proyecto de la ciudad universitaria se ejecuto bajo el decreto del presidente juan d. perón. Que expropia 1700 hectáreas en la sierra san Javier a 36 propietarios para la ejecución del proyecto que consistía en la construcción de los edificios y espacios necesarios para que se emplacen las dependencias de la UNT en la sierra, dentro de una reserva natural.
La infraestructura no fue llevada a cabo en su totalidad por lo que quedaron restos de edificios que no fueron finalizados provocando espacios vacíos e inconclusos.
viviendas
Residencias
universitaria
Cúpulas
Escuela de agricultura
Y sacro-técnica
UNT

Análisis de sitio

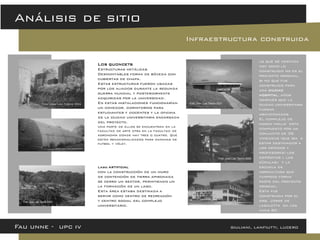

Infraestructura construida
Lago artificial
con la construcción de un muro de contención de tierra apisonada se cerro un sector, permitiendo un la formación de un lago.
Esta área estaba destinada a servir como centro de recreación y centro social del complejo universitario.
Los quoncets Estructuras metálicas Desmontables forma de bóveda con cubiertas de chapa. Estas estructuras fueron usadas por los aliados durante la segunda guerra mundial y posteriormente adquiridas por la universidad. En estas instalaciones funcionarían un comedor, dormitorios para estudiantes y docentes y la oficina de la ciudad universitaria encargada del proyecto. Una parte de ellos se encuentran en la facultad de arte otra en la facultad de agronomía donde hay tres o cuatro. Que están renacionalizados para canchas de futbol y vóley.
lo que se destaca hoy como lo construido no es el proyecto original, si no que fue construido para una ciudad hospital, años después que la ciudad universitaria fueran abandonadas.
El complejo de horco molle esta compuesto por un conjunto de 36 viviendas (que iba a estar destinados a los médicos y profesores) los depósitos « las cúpulas» y la escuela de agricultura que tampoco forma parte del proyecto original.
Esta fue construida por el arq. Jorge de lasaletta en los anos 80´.

Análisis de sitio

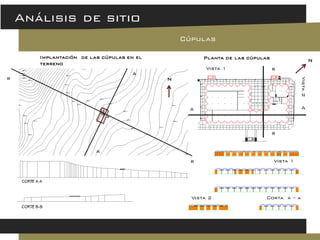

Cúpulas
Implantación de las cúpulas en el terreno
Planta de las cúpulas
Vista 2
Corta a – a
Vista 1
A
A
b
b
Vista 1
Vista 2
A
A
b
b
N
N

Análisis de sitio

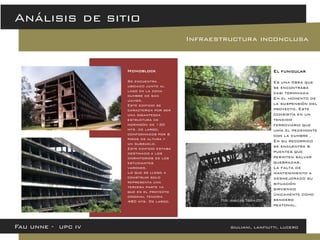

Infraestructura inconclusa
Monoblock
Se encuentra ubicado junto al lago en la zona cumbre de san Javier.
Este edificio se caracteriza por ser una gigantesca estructura de hormigón de 130 mts. de largo, conformados por 6 pisos de altura y un subsuelo.
Este edificio estaba destinado a los dormitorios de los estudiantes varones.
Lo que se llego a construir solo representa una tercera parte ya que en el proyecto original tendria 480 mts. De largo.
El funicular Es una obra que se encontraba casi terminada En el momento de la suspensión del proyecto. Este consistía en un tendido ferroviario que unía el pedemonte con la cumbre . En su recorrido se encuentra 6 puentes que permiten salvar quebradas. La falta de mantenimiento a desmejorado su situación sirviendo únicamente como sendero peatonal.

Programa arquitectónico

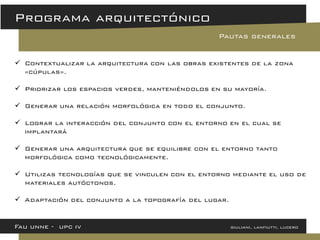

Contextualizar la arquitectura con las obras existentes de la zona «cúpulas».
Priorizar los espacios verdes, manteniéndolos en su mayoría.
Generar una relación morfológica en todo el conjunto.
Lograr la interacción del conjunto con el entorno en el cual se implantará
Generar una arquitectura que se equilibre con el entorno tanto morfológica como tecnológicamente.
Utilizas tecnologías que se vinculen con el entorno mediante el uso de materiales autóctonos.
Adaptación del conjunto a la topografía del lugar.

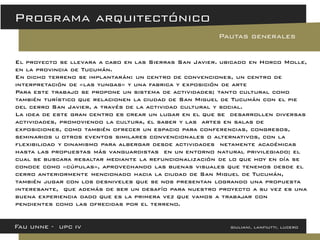

Pautas generales

El proyecto se llevara a cabo en las Sierras San Javier. ubicado en Horco Molle, en la provincia de Tucumán.
En dicho terreno se implantarán: un centro de convenciones, un centro de interpretación de «las yungas» y una fabrica y exposición de arte
Para este trabajo se propone un sistema de actividades; tanto cultural como también turístico que relacionen la ciudad de San Miguel de Tucumán con el pie del cerro San Javier, a través de la actividad cultural y social. La idea de este gran centro es crear un lugar en el que se desarrollen diversas actividades, promoviendo la cultura, el saber y las artes en salas de exposiciones, como también ofrecer un espacio para conferencias, congresos, seminarios u otros eventos similares convencionales o alternativos, con la flexibilidad y dinamismo para albergar desde actividades netamente académicas hasta las propuestas más vanguardistas en un entorno natural privilegiado; el cual se buscara resaltar mediante la refuncionalización de lo que hoy en día se conoce como «cúpulas», aprovechando las buenas visuales que tenemos desde el cerro anteriormente mencionado hacia la ciudad de San Miguel de Tucumán, también jugar con los desniveles que se nos presentan logrando una propuesta interesante, que además de ser un desafío para nuestro proyecto a su vez es una buena experiencia dado que es la primera vez que vamos a trabajar con pendientes como las ofrecidas por el terreno.
Pautas generales

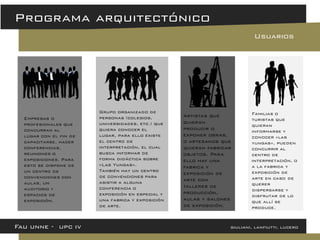

Usuarios
Empresas o profesionales que concurran al lugar con el fin de capacitarse, hacer conferencias, reuniones o exposiciones. Para esto se dispone de un centro de convenciones con aulas, un auditorio y espacios de exposición.
Grupo organizado de personas (colegios, universidades, etc.) que quiera conocer el lugar, para ello existe el centro de interpretación, el cual busca informar de forma didáctica sobre «Las Yungas».
También hay un centro de convenciones para asistir a alguna conferencia o exposición en especial y una fabrica y exposición de arte.
Familias o turistas que quieran informarse y conocer «las yungas», pueden concurrir al centro de interpretación, o a la fabrica y exposición de arte en caso de querer dispersarse y disfrutar de lo que allí se produce.
Artistas que quieran producir o exponer obras, o artesanos que quieran fabricar objetos. Para ello hay una fabrica y exposición de arte con talleres de producción, aulas y salones de exposición.

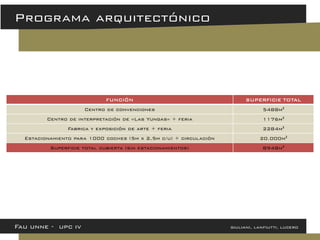

FUNCIÓN
SUPERFICIE TOTAL
5488m²
Centro de interpretación de «Las Yungas» + feria
1176m²
Fabrica y exposición de arte + feria
2284m²
Estacionamiento para 1000 coches (5m x 2,5m c/u) + circulación
20.000m²
Superficie total cubierta (sin estacionamientos)
8948m²

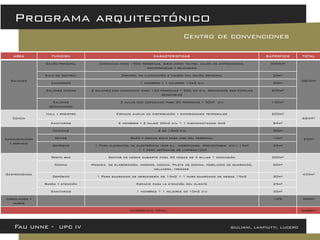

AREA
FUNCION
CARACTERISTICAS
SUPERFICIE
TOTAL
Salones
Salón principal
Capacidad para 1500 personas, sirve como teatro, salón de exposiciones, conferencias y reuniones
3000m²
3805m²
Sala de control
Control de iluminación e imagen del salón principal
25m²
Camarines
1 hombres y 1 mujeres 15m2 c/u
30m²
Salones chicos
2 salones con capacidad para 120 personas y 300 m2 c/u, separados por paneles removibles
600m²
Salones secundarios
3 aulas con capacidad para 30 personas y 50m² c/u
150m²
Común
Hall y registro
Espacio amplio de distribución y exposiciones temporales
600m²
684M²
Sanitarios
2 hombres y 2 mujer 20m2 c/u + 1 discapacitados 4m2
84m²
Administración y servicio
Oficinas
2 de 15m2 c/u
30m²
65M²
Office
Baño y cocina solo para uso del personal
10m²
Depósito
1 Para elementos de electrónica (por ej.: micrófonos, proyectores, etc.) 15m²
+ 1 para artículos de limpieza10m²
25m²
Gastronómica
Resto bar
Sector de mesas cubierto para 30 mesas de 4 sillas + expansión
300m²
435m²
Cocina
Mesada de elaboración, hornos, cocina, Pileta de cocina, mobiliario de guardado, heladera, freezer.
60m²
Depósito
1 Para guardado de mercadería de 15m2 + 1 para guardado de mesas 15m2
30m²
Barra y atención
Espacio para la atención del cliente
25m²
Sanitarios
1 hombres + 1 mujeres de 10m2 c/u
20m²
Circulación y muros
10%
499m²
SUPERFICIE TOTAL
5488m²

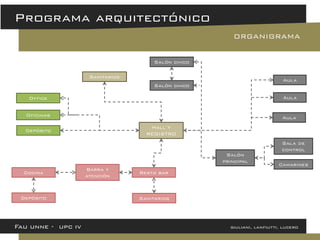

ORGANIGRAMA
Hall Y REGISTRO
Salón principal
Sala de control
Camarines
Salón chico
Salón chico
Aula
Aula
Aula
Oficinas
Office
Depósito
Resto bar
Cocina
Depósito
Barra y atención
Sanitarios
Sanitarios

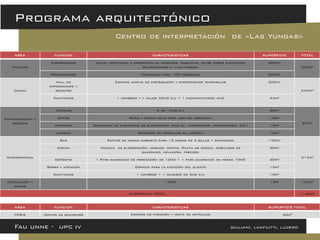

AREA
FUNCION
CARACTERISTICAS
SUPERFICIE
TOTAL
Salones
Exposiciones
Salón destinado a exposición de imágenes, maquetas, entre otros elementos relacionados a «las yungas»
300m²
500m²
Proyecciones
Capacidad para 100 personas
200m²
Común
Hall de exposiciones y registro
200m²
244M²
Sanitarios
44m²
Oficinas
2 de 15m2 c/u
30m²
65M²
Office
10m²
Depósito
Guardado de elementos de electrónica (por ej.: micrófonos, proyectores, etc.)
15m²
limpieza
Deposito de artículos de limpieza
10m²
Gastronómica
Bar
150m²
215m²
Cocina
20m²
Depósito
20m²
Barra y atención
15m²
Sanitarios
10m²
1024
10%
102m²
SUPERFICIE TOTAL
1126M²
AREA
FUNCION
CARACTERISTICAS
SUPERFICIE TOTAL
FERIA
Ventas de souvenirs
Espacio de atención y venta de artículos
50m²
Centro de interpretación de «Las Yungas»

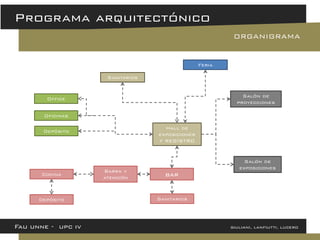

ORGANIGRAMA
Hall de exposiciones Y REGISTRO
Salón de exposiciones
Salón de proyecciones
Oficinas
Office
Depósito
bar
Cocina
Depósito
Barra y atención
Sanitarios
Sanitarios
Feria

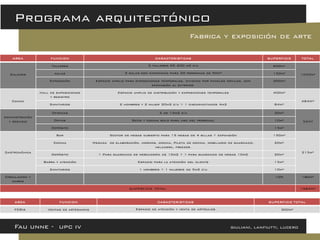

AREA
FUNCION
CARACTERISTICAS
SUPERFICIE
TOTAL
Salones
Talleres
3 talleres DE 200 m2 c/u
600m²
1050m²
aulas
3 salas con capacidad para 30 personas de 50m²
150m²
Exposición
Espacio amplio para exposiciones temporales, dividido por paneles móviles, con expansión al exterior.
300m²
Común
Hall de exposiciones y registro
400m²
484M²
Sanitarios
84m²
Oficinas
2 de 15m2 c/u
30m²
55M²
Office
10m²
Depósito
15m²
Gastronómica
Bar
150m²
215m²
Cocina
20m²
Depósito
20m²
Barra y atención
15m²
Sanitarios
10m²
10%
180m²
SUPERFICIE TOTAL
1984M²
AREA
FUNCION
CARACTERISTICAS
SUPERFICIE TOTAL
FERIA
Ventas de artesanías
Espacio de atención y venta de artículos
300m²
Fabrica y exposición de arte

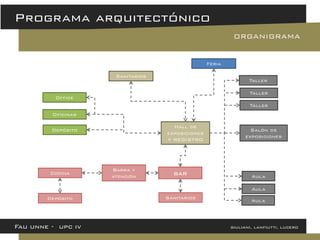

ORGANIGRAMA
Hall de exposiciones Y REGISTRO
Salón de exposiciones
Taller
Oficinas
Office
Depósito
bar
Cocina
Depósito
Barra y atención
Sanitarios
Sanitarios
Feria
Taller
Taller
Aula
Aula
Aula
