El documento proporciona información sobre la historia y tipos de memoria RAM. Explica que la memoria RAM almacena datos e instrucciones de forma temporal para que el procesador pueda acceder a ellos de forma rápida y aleatoria. También describe los diferentes tipos de memoria RAM que se han desarrollado a lo largo de la historia, incluyendo DRAM, SRAM, FPM-RAM, EDO-RAM, SDRAM, DDR RAM y DDR3 RAM.

1. UNIVERSIDAD TECNICA DE MACHALA
FACULTAD DE CIENCIAS QUIMICAS Y DE LA SALUD
ESCUELA DE ENFERMERIA
INTEGRANTES:
 Tatiana Rosales
 Maritza Quezada
 Karla Burbano
DOCENTE:
Ing. Karina García
ASIGNATURA:
CURSO Y PARALELO:
Primer Semestre Enfermería “B”
AÑO LECTIVO:
2014-2015

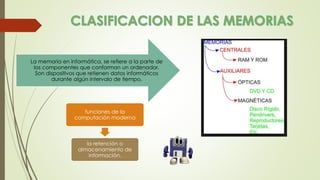

3. La memoria en informática, se refiere a la parte de
los componentes que conforman un ordenador.
Son dispositivos que retienen datos informáticos
durante algún intervalo de tiempo.
funciones de la
computación moderna
la retención o
almacenamiento de
información.

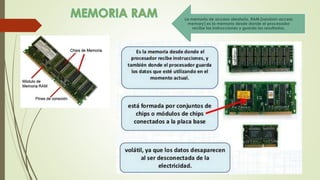

4. La memoria de acceso aleatorio, RAM (random-access
memory) es la memoria desde donde el procesador
recibe las instrucciones y guarda los resultados.

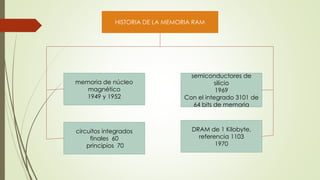

5. HISTORIA DE LA MEMORIA RAM
memoria de núcleo
magnético
1949 y 1952
DRAM de 1 Kilobyte,
referencia 1103
1970
semiconductores de
silicio
1969
Con el integrado 3101 de
64 bits de memoria
circuitos integrados
finales 60
principios 70

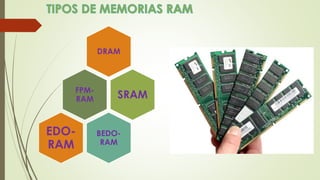

6. DRAM
FPM-
RAM SRAM
BEDO-
RAM
EDO-
RAM

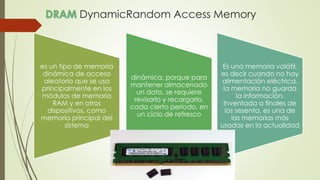

7. DynamicRandom Access Memory
es un tipo de memoria
dinámica de acceso
aleatorio que se usa
principalmente en los
módulos de memoria
RAM y en otros
dispositivos, como
memoria principal del
sistema
dinámica, porque para
mantener almacenado
un dato, se requiere
revisarlo y recargarlo,
cada cierto período, en
un ciclo de refresco
Es una memoria volátil,
es decir cuando no hay
alimentación eléctrica,
la memoria no guarda
la información.
Inventada a finales de
los sesenta, es una de
las memorias más
usadas en la actualidad

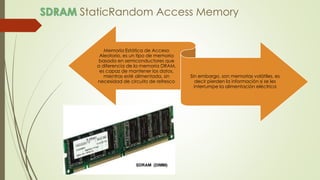

8. StaticRandom Access Memory
Memoria Estática de Acceso
Aleatorio, es un tipo de memoria
basada en semiconductores que
a diferencia de la memoria DRAM,
es capaz de mantener los datos,
mientras esté alimentada, sin
necesidad de circuito de refresco
Sin embargo, son memorias volátiles, es
decir pierden la información si se les
interrumpe la alimentación eléctrica

9. Fast Page Mode RAM
Inspirado en técnicas como el "BurstMode"
usado en procesadores como el Intel 486,3
se implantó un modo de direccionamiento
en el que el controlador de memoria envía
una sola dirección y recibe a cambio esa
Se fabricaban con tiempos de acceso de
70 ó 60 ns y fueron muy populares en
sistemas basados en el 486 y los primeros
Pentium

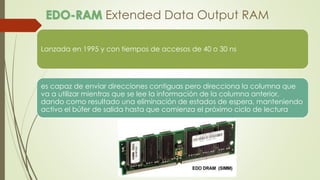

10. Extended Data Output RAM
Lanzada en 1995 y con tiempos de accesos de 40 o 30 ns
es capaz de enviar direcciones contiguas pero direcciona la columna que
va a utilizar mientras que se lee la información de la columna anterior,
dando como resultado una eliminación de estados de espera, manteniendo
activo el búfer de salida hasta que comienza el próximo ciclo de lectura

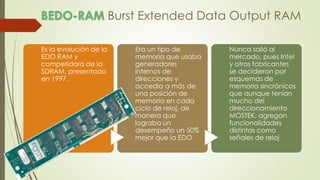

11. Burst Extended Data Output RAM
Es la evolución de la
EDO RAM y
competidora de la
SDRAM, presentada
en 1997.
Era un tipo de
memoria que usaba
generadores
internos de
direcciones y
accedía a más de
una posición de
memoria en cada
ciclo de reloj, de
manera que
lograba un
desempeño un 50%
mejor que la EDO
Nunca salió al
mercado, pues Intel
y otros fabricantes
se decidieron por
esquemas de
memoria sincrónicos
que aunque tenían
mucho del
direccionamiento
MOSTEK, agregan
funcionalidades
distintas como
señales de reloj

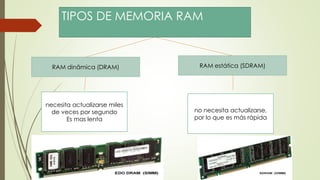

12. TIPOS DE MEMORIA RAM
RAM dinâmica (DRAM) RAM estática (SDRAM)
necesita actualizarse miles
de veces por segundo
Es mas lenta
no necesita actualizarse,
por lo que es más rápida

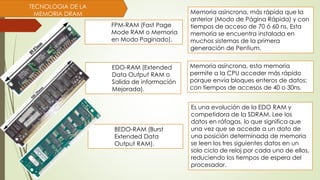

13. BEDO-RAM (Burst
Extended Data
Output RAM).
EDO-RAM (Extended
Data Output RAM o
Salida de información
Mejorada).
FPM-RAM (Fast Page
Mode RAM o Memoria
en Modo Paginado).
TECNOLOGIA DE LA
MEMORIA DRAM Memoria asíncrona, más rápida que la
anterior (Modo de Página Rápida) y con
tiempos de acceso de 70 ó 60 ns. Esta
memoria se encuentra instalada en
muchos sistemas de la primera
generación de Pentium.
Memoria asíncrona, esta memoria
permite a la CPU acceder más rápido
porque envía bloques enteros de datos;
con tiempos de accesos de 40 o 30ns.
Es una evolución de la EDO RAM y
competidora de la SDRAM. Lee los
datos en ráfagas, lo que significa que
una vez que se accede a un dato de
una posición determinada de memoria
se leen los tres siguientes datos en un
solo ciclo de reloj por cada uno de ellos,
reduciendo los tiempos de espera del
procesador.

14. TECNOLOGIA DE LA MEMORIA SDRRAM
SDR-RAM (Single
Data Rate).
DDR1-SDRAM (Double
Data Rate).
DDR2-SDRAM ("Dual
Data Rate 2").
DDR3-SDRAM ("Dual
Data Rate 3").
DDR4-SDRAM ("Dual
Data Rate 4").
Sucesora ed la memoria
SDRAM, tiene un diseño
similar pero con una sóla
muesca y 184 contactos.
Ofrece una velocidad
entre 200 y 600MHZ. Se
caracteriza por utilizar un
mismo ciclo de reloj para
hacer dos intercambios
de datos a la vez.
Tiene 240 pines. Los
zócales no son
compatibles con la DDR
RAM. La muesca está
situada dos milímetros
hacia la izquierda con
respecto a la DDR RAM.
Se comercializan pares
de módulos de 2Gb
(2x2GB). Pueden
trabajar a velocidades
entre 400 y 800MHz.
Actualmente la memoria RAM
mas usada es la DDR3 una
progresión de las DDR, son las
de tercera generación,
lógicamente con mayor
velocidad de transferencia de
los datos que las otras DDR,
pero tambien un menor
consumo de energía. Su
velocidad puede llegar a ser 2
veces mayor que la DDR2. La
mejor de todas es la DDR3-2000
que puede transferir 2.000.000
de datos por segundo.
Los módulos de memoria DDR4
SDRAM tienen un total de 288
pines DIMM. La velocidad de
datos por pin, va de un mínimo
de 1,6 GT/s hasta un objetivo
máximo inicial de 3,2 GT/s.
Las memorias DDR4 SDRAM
tendrán un mayor rendimiento y
menor consumo que las
memorias DDR predecesoras.
Tienen un gran ancho de banda
en comparación con sus
versiones anteriores.
duplica la lectura
mínima o unidad
de escritura; cada
acceso se refiere
a al menos dos
palabras
consecutivas.

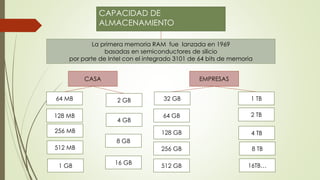

15. CAPACIDAD DE
ALMACENAMIENTO
La primera memoria RAM fue lanzada en 1969
basadas en semiconductores de silicio
por parte de Intel con el integrado 3101 de 64 bits de memoria
64 MB 32 GB
64 GB
512 MB
256 MB
128 MB
128 GB
256 GB 8 TB
4 TB
2 TB
1 TB
CASA EMPRESAS
1 GB
8 GB
4 GB
2 GB
512 GB 16TB…16 GB

16. PASOS PARA
INSTALAR LA
MEMORIA
RAM
COMO INSTALAR UNA MEMORIA RAM

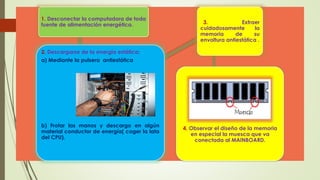

17. 1. Desconectar la computadora de toda
fuente de alimentación energética.
2. Descargarse de la energía estática:
a) Mediante la pulsera antiestática
b) Frotar las manos y descargo en algún
material conductor de energía( coger la lata
del CPU).
3. Extraer
cuidadosamente la
memoria de su
envoltura antiestática .
4. Observar el diseño de la memoria
en especial la muesca que va
conectada al MAINBOARD.

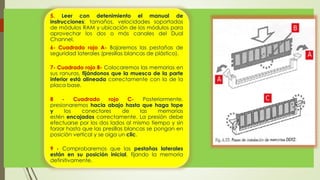

18. 5. Leer con detenimiento el manual de
instrucciones: tamaños, velocidades soportadas
de módulos RAM y ubicación de los módulos para
aprovechar los dos o más canales del Dual
Channel.
6- Cuadrado rojo A- Bajaremos las pestañas de
seguridad laterales (presillas blancas de plástico).
7- Cuadrado rojo B- Colocaremos las memorias en
sus ranuras, fijándonos que la muesca de la parte
inferior está alineada correctamente con la de la
placa base.
8 - Cuadrado rojo C- Posteriormente,
presionaremos hacia abajo hasta que haga tope
y los conectores de las memorias
estén encajados correctamente. La presión debe
efectuarse por los dos lados al mismo tiempo y sin
forzar hasta que las presillas blancas se pongan en
posición vertical y se oiga un clic.
9 - Comprobaremos que las pestañas laterales
están en su posición inicial, fijando la memoria
definitivamente.

19. MANTENIMIENTO
DE LA
MEMORIA RAM

20. Lo que necesitamos:
a) Pistola de aire.
b) Una brocha de cerdas naturales.
c) Borrador de queso.
1. Retiro el exceso de polvo en mi CPU con
ayuda de la pistola de aire comprimido.

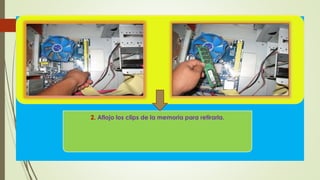

21. 2. Aflojo los clips de la memoria para retirarla.

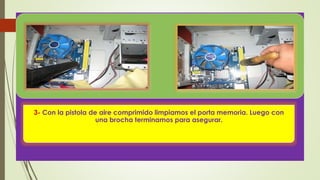

22. 3- Con la pistola de aire comprimido limpiamos el porta memoria. Luego con
una brocha terminamos para asegurar.

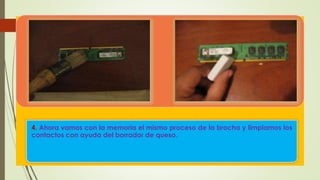

23. 4. Ahora vamos con la memoria el mismo proceso de la brocha y limpiamos los
contactos con ayuda del borrador de queso.

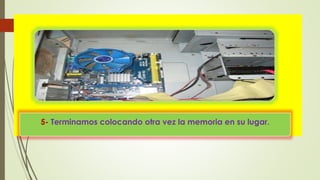

24. 5- Terminamos colocando otra vez la memoria en su lugar.

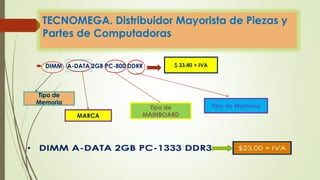

26. TECNOMEGA. Distribuidor Mayorista de Piezas y
Partes de Computadoras
 DIMM A-DATA 2GB PC-800 DDRR
MARCA
Tipo de
MAINBOARD
$ 33.40 + IVA
