1. UNIVERSIDAD DE SANTANDER - UDES
Asignatura: Informática - 2012
Docente: Luis José Porras D. Mail: (luisjporrasd@hotmail.com)
Estudiante_______________________________________ Código: _____ Fecha: __________
GUIA 01 – AUTOCAD 2D
1. CREAR PLANTILLAS DE DISEÑO (Siga paso a paso cada una de las siguientes
instrucciones)
Antes de comenzar a dibujar, es preciso decidir qué sistema de unidades de dibujo se
utilizará en el dibujo y escoger un archivo de plantilla de dibujo adecuado para dichas
unidades de dibujo, Una unidad de dibujo puede equivaler a una pulgada, un milímetro
o cualquier otro sistema de medida. Al iniciar un nuevo dibujo, AutoCAD accede a un
archivo de plantilla de dibujo para determinar varios parámetros por defecto como la
precisión de unidades, los estilos de cota, los nombres de capa, el cuadro de rotulación, etc.
Guía 01 – AUTOCAD 2D
Informática - Udes

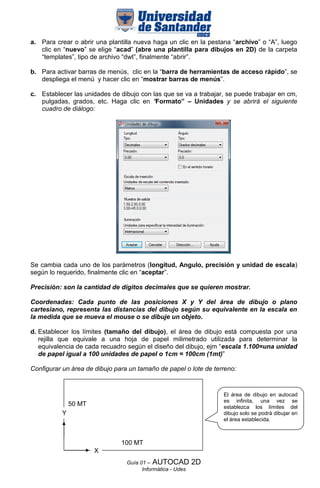

2. a. Para crear o abrir una plantilla nueva haga un clic en la pestana “archivo” o “A”, luego
clic en “nuevo” se elige “acad” (abre una plantilla para dibujos en 2D) de la carpeta
“templates”, tipo de archivo “dwt”, finalmente “abrir”.
b. Para activar barras de menús, clic en la “barra de herramientas de acceso rápido”, se
despliega el menú y hacer clic en “mostrar barras de menús”.
c. Establecer las unidades de dibujo con las que se va a trabajar, se puede trabajar en cm,
pulgadas, grados, etc. Haga clic en “Formato” – Unidades y se abrirá el siguiente
cuadro de diálogo:
Se cambia cada uno de los parámetros (longitud, Angulo, precisión y unidad de escala)
según lo requerido, finalmente clic en “aceptar”.
Precisión: son la cantidad de dígitos decimales que se quieren mostrar.
Coordenadas: Cada punto de las posiciones X y Y del área de dibujo o plano
cartesiano, representa las distancias del dibujo según su equivalente en la escala en
la medida que se mueva el mouse o se dibuje un objeto.
d. Establecer los límites (tamaño del dibujo), el área de dibujo está compuesta por una
rejilla que equivale a una hoja de papel milimetrado utilizada para determinar la
equivalencia de cada recuadro según el diseño del dibujo, ejm “escala 1.100=una unidad
de papel igual a 100 unidades de papel o 1cm = 100cm (1mt)”
Configurar un área de dibujo para un tamaño de papel o lote de terreno:
El área de dibujo en autocad
es infinita, una vez se
50 MT establezca los límites del
Y dibujo solo se podrá dibujar en
el área establecida.
100 MT
X
Guía 01 – AUTOCAD 2D
Informática - Udes

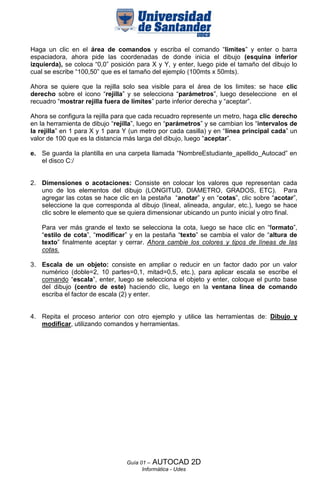

3. Haga un clic en el área de comandos y escriba el comando “limites” y enter o barra
espaciadora, ahora pide las coordenadas de donde inicia el dibujo (esquina inferior
izquierda), se coloca “0,0” posición para X y Y, y enter, luego pide el tamaño del dibujo lo
cual se escribe “100,50” que es el tamaño del ejemplo (100mts x 50mts).
Ahora se quiere que la rejilla solo sea visible para el área de los limites: se hace clic
derecho sobre el icono “rejilla” y se selecciona “parámetros”, luego deseleccione en el
recuadro “mostrar rejilla fuera de límites” parte inferior derecha y “aceptar”.
Ahora se configura la rejilla para que cada recuadro represente un metro, haga clic derecho
en la herramienta de dibujo “rejilla”, luego en “parámetros” y se cambian los “intervalos de
la rejilla” en 1 para X y 1 para Y (un metro por cada casilla) y en “línea principal cada” un
valor de 100 que es la distancia más larga del dibujo, luego “aceptar”.
e. Se guarda la plantilla en una carpeta llamada “NombreEstudiante_apellido_Autocad” en
el disco C:/
2. Dimensiones o acotaciones: Consiste en colocar los valores que representan cada
uno de los elementos del dibujo (LONGITUD, DIAMETRO, GRADOS, ETC). Para
agregar las cotas se hace clic en la pestaña “anotar” y en “cotas”, clic sobre “acotar”,
seleccione la que corresponda al dibujo (lineal, alineada, angular, etc.), luego se hace
clic sobre le elemento que se quiera dimensionar ubicando un punto inicial y otro final.
Para ver más grande el texto se selecciona la cota, luego se hace clic en “formato”,
“estilo de cota”, “modificar” y en la pestaña “texto” se cambia el valor de “altura de
texto” finalmente aceptar y cerrar. Ahora cambie los colores y tipos de líneas de las
cotas.
3. Escala de un objeto: consiste en ampliar o reducir en un factor dado por un valor
numérico (doble=2, 10 partes=0,1, mitad=0,5, etc.), para aplicar escala se escribe el
comando “escala”, enter, luego se selecciona el objeto y enter, coloque el punto base
del dibujo (centro de este) haciendo clic, luego en la ventana línea de comando
escriba el factor de escala (2) y enter.
4. Repita el proceso anterior con otro ejemplo y utilice las herramientas de: Dibujo y
modificar, utilizando comandos y herramientas.
