Este documento presenta las prácticas propuestas para el curso de CAD 2D. Incluye temas como la introducción a AutoCAD, gestión de dibujos, modos de visualización y ayudas al diseño. Propone una serie de ejercicios para practicar el uso de herramientas como referencias a objetos, coordenadas por teclado, símbolos, tramas, piezas, giros y tangencias. También cubre capas, sombreados, bloques y acotaciones. El objetivo es que los estudiantes adquieran experiencia en el dise

1. CAD 2D
Prácticas 2009-2010
Prácticas
Profesor Luis A. Sáiz

2. 2
1Temas tratados en esta clase:
• Objetivos de las clases prácticas
• Introducción a AutoCAD®
• Gestión de dibujos
• Modos de visualización
• Ayudas al diseño
1. Prácticas propuestas
1.1.Referencia a Objetos
Utilizando la Referencia a Objetos, realizar las siguientes figuras:

3. 3
(1,1)
(8,2)
(10,4)
6
4
4
4
2
6
2
4
6
4
45°
45°
150°
150°
Empezar en este punto
4
60°
1.2.Coordenadas por teclado
Utilizando la introducción de datos mediante coordenadas por teclado, realizar la
siguiente figura:

4. 4
2Temas tratados en esta clase:
• DIBUJO de objetos 2D
• Ayudas al diseño (continuación)
• Métodos de selección de objetos
• MODIFICACION de objetos
• Corrección de errores
2. Prácticas propuestas
2.1.Símbolos
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar los
siguientes símbolos:

5. 5
2.2.Pieza Sencilla
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar la
siguiente figura:

6. 6
2.3.Trama
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar la
siguiente trama:

7. 7
3Temas tratados en esta clase:
• Ayudas al diseño (Rastreo)
• Ejercicios propuestos
3. Ejercicios propuestos
3.1.Pieza
Dibujar la siguiente pieza tiendo en cuenta que los centros de todos los agujeros se
encuentran situados en los vértices de un triángulo equilátero de lado 100 unidades.
Para realizar la práctica se hace indispensable utilizar la herramienta de recorte
de elementos y el traceo.
Solo se dibujarán las líneas de trazo grueso, pudiéndose utilizar todas los
elementos auxiliares que necesitemos.

8. 8
3.2.Trama
Utilizando todas las herramientas aprendidas hasta el momento, realizar la
siguiente trama. Es importante tener paciencia a la hora de recortar todos los elementos
que no son necesarios.

9. 9
3.3.Pieza 2
Utilizando todas las herramientas aprendidas hasta el momento, realizar la
siguiente pieza. Utilizar todos los elementos auxiliares que se necesiten. Una vez
completada la pieza, se deberán borrar todos los elementos auxiliares utilizados.

10. 10
3.4.Pivote
Utilizando todas las herramientas aprendidas hasta el momento, dibujar el
siguiente pivote. Utilizar todos los elementos auxiliares que se necesiten. Una vez
completada la pieza, se deberán borrar todos los elementos auxiliares utilizados.

11. 11
4Temas tratados en esta clase:
• Métodos de selección de objetos
• MODIFICACION de objetos
4. Ejercicios propuestos
4.1. Pieza
Dibujar la siguiente pieza teniendo en cuenta que todos los empalmes se han
realizado con un radio de 2,5 unidades. Usar preferiblemente las herramientas de
copiar, equidistancia y empalme.
Ø17
R5
R10
45
25
8

12. 12

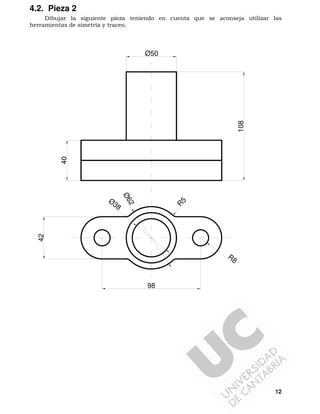

4.2. Pieza 2
Dibujar la siguiente pieza teniendo en cuenta que se aconseja utilizar las
herramientas de simetría y traceo.
R8
R
5
98
42
Ø50
40
108
Ø38
Ø62

13. 13
4.3. Señalización
Dibujar el siguiente panel de señalización, teniendo en cuenta que se aconseja
utilizar las herramientas de polígono, equidistancia y mover.
65
150
3
5
R
4 R6
R6
R5
10

14. 14
4.4. Pieza 3
Dibujar la siguiente pieza teniendo en cuenta que se aconseja utilizar las
herramientas de empalme, tangencias de círculos y recortar.
210
15x45°
Ø120
Ø150R15
R
15
Ø120
R156
60
Ø
240
R300
R460
R300
R
20
R360
180
260
37,5
442,5262,5

15. 15
4.5. Trama
Dibujar la siguiente trama teniendo en cuenta que se aconseja utilizar las
herramientas de equidistancia y recortar.
R250
500
30

16. 16
4.6. Trama 2
Dibujar la siguiente trama teniendo en cuenta que se aconseja utilizar las
herramientas de equidistancia y recortar.
600
300
20

17. 17
5Temas tratados en esta clase:
• Métodos de selección de objetos
• MODIFICACION de objetos (cont.)
5. Prácticas propuestas
5.1.Giros
La pieza representa una palanca que gira sobre su eje mayor (el centro de la
circunferencia de diámetro 40 unidades). Dibujar dicha palanca y los giros indicados.
R42
Ø40
R32
Ø28
R36
R19
R20
90 180
160
30°30°

18. 18
5.2.Matrices
Siguiendo los pasos que se indican, realizar la composición que se muestra en lo
siguientes dibujos.
R15
R22,5
R22,5
15
15
Factor Escala 3:2
R7,5
R20
Ø
220

19. 19
R22 6045°

20. 20
5.3.Tangencias
Aplicando todos los métodos de tangencias conocidos, realizar los siguientes
dibujos.
R20
R9
R34
R12
R36
78
402443
R9
R
14
60
118
R72
R20
78
10845
92
R14
43
30
R
36
R22

21. 21
6Temas tratados en esta clase:
• Propiedades de los objetos
• Capas
• Sombreado
• Prácticas Propuestas
6. Prácticas propuestas
6.1.Pieza 01
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente pieza, teniendo en cuenta los siguientes parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 5 unidades

22. 22
2020
R24
R8
94
Ø48
Ø52
3
Ø24
Ø54
80
R
3
R20

23. 23
6.2.Pieza 02
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente pieza, teniendo en cuenta los siguientes parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el
color rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
15
10
40
130
110
60
80
Ø50
70
Ø40
R5
R10

24. 24
6.3.Polea
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente polea, teniendo en cuenta los siguientes parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el
color rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
Ø80
Ø55
Ø30
Ø70
Ø45
25
5

25. 25
6eTemas tratados en esta clase:
• Ejercicios Propuestos autoevaluación
7. Ejercicios Propuestos
7.1.Pieza 01
Dibujar la siguiente pieza, teniendo en cuenta estos parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
4. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
5. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
6. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 5 unidades
230100
R60
Ø80
R30R80
R40
125
75
120
70

26. 26
7.2.Bisagra
Dibujar la bisagra, teniendo en cuenta los siguientes parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
120
100
R5
R5
R20
R10
30
Ø30
R20
R10
10
R30
20
30
20

27. 27
7.3.Pieza 02
Dibujar la pieza, teniendo en cuenta los siguientes parámetros de configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
Para la realización de la línea quebrada que delimita el sombreado se deberá utilizar el
comando BOCETO. Como ocurrirá muchas veces durante vuestra vida profesional, si no
conocéis como se utiliza un comando, deberéis recurrir a la ayuda ( Menú ? ).
24 18
Ø18
85
R21
Ø16
Ø10
20 18 22
60
77
Ø24
R4
R5
20
R
4
110
41
42

28. 28
7.4.Casquillo
Dibujar el casquillo, teniendo en cuenta los siguientes parámetros de
configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
130
45
60
Ø90
Ø30
Ø50
R5
10

29. 29
7.5.Soporte
Dibujar el sopoorte, teniendo en cuenta los siguientes parámetros de
configuración:
• Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
• Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
R30
R
10
20
40
R50
R20
200
150
100
20

30. 30
7Temas tratados en esta clase:
• Bloques
• Acotaciones
• Ejercicios Propuestos
8. Ejercicios Propuestos
8.1.Señalización de tráfico
Crear los bloques correspondientes a las flechas, e insertarlos en el dibujo creando
el esquema que aparece debajo de ellas.

31. 31

32. 32
8.2.Acotación
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas.
Una vez terminado se incluirán en todas las vistas, al menos las cotas que
aparecen en la figura.
55
R7.5
32.5
27.5
12
R5
Ø10
20
15
50
70
Ø20
Ø15
R5
10
20
20
R15
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación. De forma resumida
tendremos:
(A) Vista de frente o alzado
(B) Vista superior o planta
(C) Vista derecha o lateral derecha
(D) Vista izquierda o lateral izquierda
(E) Vista inferior
(F) Vista posterior

33. 33
8.3.Simbología
8.3.1 Industrial
Crear los bloques correspondientes a una válvula, bomba, centrifugadora y tanque,
e insertarlos en el dibujo creando el esquema que aparece a su derecha.
8.3.2 Simbología informática
Crear los bloques correspondientes al ordenador, impresora y conexión, e
insertarlos en el dibujo creando el esquema que aparece a su derecha.

34. 34
8.3.3 Electricidad
Crear los bloques correspondientes al ordenador, impresora y conexión, e
insertarlos en el dibujo creando el esquema que aparece a su derecha.

35. 35
8Temas tratados en esta clase:
• Texto
• Alineación de elementos
• Gestión de visualización
• Calculadora rápida
• Entrada dinámica
• Ayuda al dibujo de vistas
• Resumen Sistema Europeo
• Ejercicios Propuestos
9. Ejercicios Propuestos
9.1.Vistas 01
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.

36. 36
9.2.Vistas 02
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.

37. 37
9.3.Vistas 03
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista derecha. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.
