Este documento proporciona instrucciones paso a paso para ensamblar un computador, incluyendo colocar la tarjeta madre, el procesador, la memoria RAM, las unidades de disco duro y ópticas, y conectar los cables. Explica conceptos como el socket del procesador y los puertos de la tarjeta madre, y recomienda precauciones para evitar daños por descargas electrostáticas durante el montaje.

1. 7/4/2012 1

2. OSCAR EDUARDO SALAZAR
SENA
2012
7/4/2012

3.  Introducción
 Algunos Conceptos básicos
 Montaje de la board
 Colocación de los elementos hardware
 Puesta en marcha del equipo
7/4/2012 3

4. Mediante esta presentación se pretende a dar a
conocer algunas recomendaciones importantes,
definiciones y el paso a paso del ensamble de un
computador.
7/4/2012 4

5. Debemos armar nuestro equipo en un lugar sin alfombras,
usar una manilla antiestática, no tocar ningún circuito de la
board, tomar los demás elementos por los bordes, no usar
zapatos de goma gruesa, tocar una superficie metálica
para descargar las cargas eléctricas de nuestro cuerpo.
7/4/2012 5

6. Es el puente que permite la interacción de los diversos
componentes de un computador .Tiene instalados una
serie de circuitos integrados, entre los que se encuentra
el chipset, que sirve como centro de conexión entre
el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y otros
dispositivos.
7/4/2012 6

7. 7/4/2012 7

8. Es el lugar donde se inserta el "cerebro" del
ordenador.
ZIF: Zero Insertion Force (socket), es decir, zócalo de
fuerza de inserción nula, gracias a un sistema
mecánico permite introducir el micro sin necesidad de
fuerza alguna, con lo que el peligro de romper las
patas del microprocesador se reduce.
7/4/2012 8

9. Es el principal circuito de procesamiento del
computador integrado y constituido por millones de
componentes electrónicos, aquí se realizan todas las
operaciones lógicas desde la mas simple hasta la
operación mas compleja del computador
7/4/2012 9

10. Son los conectores de la memoria principal del ordenador,
la memoria RAM. A estos conectores también se les
denomina bancos de memoria.
7/4/2012 10

11. Es el principal almacén temporal de datos del
microprocesador, es donde el computador guarda los
datos que está utilizando en el momento presente. El
almacenamiento es considerado temporal por que los
datos y programas permanecen en ella mientras que
la computadora este encendida o no sea reiniciada.
7/4/2012 11

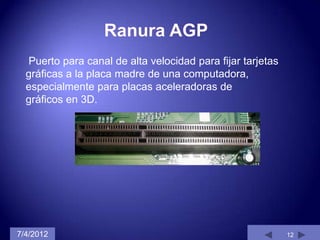

12. Puerto para canal de alta velocidad para fijar tarjetas
gráficas a la placa madre de una computadora,
especialmente para placas aceleradoras de
gráficos en 3D.
7/4/2012 12

13. El puerto paralelo IDE, también llamado ATA, es usado para la
conexión de discos duros, unidades lectoras/grabadoras (CD-
ROM, DVD),
7/4/2012 13

14. Es un dispositivo de almacenamiento de datos no volátil que emplea un
sistema de grabación magnética para almacenar datos digitales.
Son las unidades de CD -ROM Y DVD las cuales utilizan un laser
para la lectura de los mismos
7/4/2012 14

15. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay
varias unidades, mayor longitud del cable de transmisión de datos y
capacidad para conectar unidades al instante, es decir, insertar el dispositivo
sin tener que apagar el ordenador o que sufra un cortocircuito.
7/4/2012 15

16. Es el lugar de la computadora donde se insertan tarjetas que tienen
funciones diferentes, es decir: de video, audio, modem, tv puertos
USB etc. Este es un elemento importante en las placas, ya que cuantas
mas ranuras de ampliación tengamos mas periféricos podremos acoplar a
nuestro sistema.
7/4/2012 16

17. Los circuitos Athlon y Duron deben complementarse con una tarjeta
madre que tenga socket A
Socket A Duron, Athlon, Athlon XP, Sempron
Socket 754 Athlon 64, Mobile Athlon 64, Sempron, Turion
Socket 939 Athlon 64, Athlon FX , Athlon X2, Sempron, Opteron
Socket 940 Opteron y Athlon 64 FX
Socket AM2 Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
Socket F Opteron
Socket AM2 + Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
Socket AM3 Phenom II X2/X3/X4/x6.
Socket AM3+ Sempron, Athlon II X2/X3/X4, Phenom II X2/X3/X4/X6, FX
X4/X6/X8
7/4/2012 17

18. Los dispositivos Pentium 4 y Celeron requieren una board con
socket-478
Socket 7: Pentium I, Pentium MMX
Slot 1: Pentium II, Pentium III, Celeron
Socket 370: Pentium III, Celeron
Socket 423: Pentium 4
Socket 478: Pentium 4, Celeron
Socket 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2
Duo, Core 2 Quad, Core 2 Extreme, Xeon
Socket 603 Xeon
Socket 604 Xeon
Socket 771 Xeon
7/4/2012 18

19. Es una ranura de expansión en la placa base para
dispositivos de comunicaciones como tarjetas de sonido,
módems internos y además soporta tarjetas de red.
7/4/2012 19

20. Luego de haber quitado la tapa principal de la torre, ubicarse en un lugar
apropiado para luego introducir la fuente, la fuente de poder de 300W
(puede ser mayor, lo cual permitirá conectar más dispositivos) y
un ventilador adicional de la gabinete, llamado también Fan Case.
7/4/2012 20

21. Ahora, después de haber instalado la fuente de poder sobre el mismo, trabajamos
sobre el Motherboard, recuerda utilizar pulsera antiestática, manipular todas las
tarjetas por los bordes, sin tocar ningún contacto, pin, chip o componente
electrónico. Es recomendable no poner ninguna tarjeta electrónica sobre una
alfombra y seguir todas las sugerencias para poder prevenir alguna descarga
electrostática.
7/4/2012 21

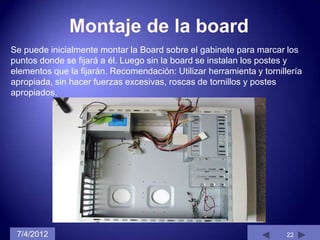

22. Se puede inicialmente montar la Board sobre el gabinete para marcar los
puntos donde se fijará a él. Luego sin la board se instalan los postes y
elementos que la fijarán. Recomendación: Utilizar herramienta y tornillería
apropiada, sin hacer fuerzas excesivas, roscas de tornillos y postes
apropiados.
7/4/2012 22

23. Colocamos los separadores en el gabinete…
7/4/2012 23

24. Sacamos algunas laminas que obstruyen la salida.
7/4/2012 24

25. instalo los soportes en las esquinas de la placa base que no van atornillados
7/4/2012 25

26. Ahora montamos la board nos fijamos que las conexiones de USB, puertos
serie, joystick, etc. encajen perfectamente ...
7/4/2012 26

27. Conectamos los cables que vienen desde el panel frontal de la torre, los
cables de reset, de encendido, los LED indicadores…
7/4/2012 27

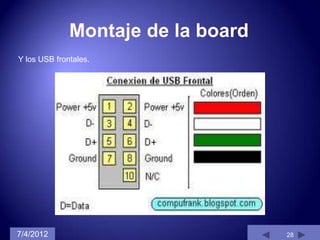

28. Y los USB frontales.
7/4/2012 28

29. 7/4/2012 29

30. Colocamos el modem y solo apretamos la conexión al tope, atornillo:
montaje del módem acabado
7/4/2012 30

31. Conexión de la tarjeta de video ...realizamos el mismo proceso de la
conexión anterior del modem
7/4/2012 31

32. Aseguramos al gabinete.
7/4/2012 32

33. 7/4/2012 33

34. Levantamos la palanca del ZIF-SOCKER
7/4/2012 34

35. Cuando vallamos a insertar el microprocesador debemos tener en cuenta
la flecha indicadora de este y el sócalo para así insertarlo de forma correcta
7/4/2012 35

36. Insertamos el microprocesador, este posee terminales que impiden la incorrecta
colocación del mismo.
7/4/2012 36

37. Aplicamos grasa de silicón en la superficie microprocesador
7/4/2012 37

38. Ponemos el disipador sobre el microprocesador, ajustamos, luego colocamos
el ventilador y ajustamos este conjunto a la board . Conectamos
el ventilador a la board.
7/4/2012 38

39. Conectamos la fuente de alimentación de 300 Vatios a la board.
7/4/2012 39

40. 7/4/2012 40

41. Foto de la memoria de 128 MB DIMM de 184 pines, insuficiente por
culpa del presupuesto, la sacamos del empaque de protección, la
insertamos en la ranura de expansión, empujamos y ajustamos las
palancas laterales.
7/4/2012 41

42. 7/4/2012 42

43. quitamos las tapas de las bahías de 5¼" ...
7/4/2012 43

44. E insertamos la unidad lectora de CD-ROM y unidad de CD…y aseguramos
7/4/2012 44

45. Foto del Jumper del lector de CDROM Foto del Jumper de la unidad de CD
en esclavo o slave (centro de los tres en maestro o máster (derecha de los
pares de pines). tres pares de
pines).
7/4/2012 45

46. .. por el otro extremo se conecta el cable de datos al lector de CDROM y a la
unidad de CD...
con el borde rojo hacia el conector de
alimentación
7/4/2012 46

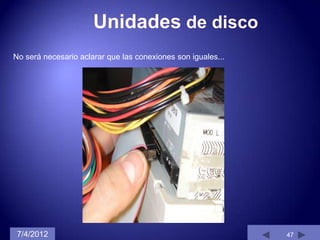

47. No será necesario aclarar que las conexiones son iguales...
7/4/2012 47

48. conexión del cable de audio en la placa Madre.
7/4/2012 48

49. .. para instalar el disco duro se lo introduce en n una bahía de 3½" ..
7/4/2012 49

50. Enchuflar el conector IDE1 en la placa
Madre ...conector azul----board
Conector negro -----disco duro
Conectamos la alimentación del disco
duro.
7/4/2012 50

51. Conectamos el ventilador al gabinete.
7/4/2012 51

52. 7/4/2012 52

53. 7/4/2012 53

54. 7/4/2012 54

55. Ya solamente queda conectar los
enchufes Conectamos el mouse
traseros de la caja:
alimentación ...
Y el teclado
7/4/2012 55

56. 7/4/2012 56

57. Prendo la Computadora y vigilo que los ventiladores giran, y funciona al
primer intento.
7/4/2012 57

58. Cuando comienza a encender mantengo pulsada la tecla DEL y entro a la BIOS
7/4/2012 58

59. Comprobamos que el sistema ha reconocido el disco rígido, la lectora y grabadora
de CD
7/4/2012 59

60. Dejamos puesto el arranque desde el CDROM para instalar el sistema
operativo.
7/4/2012 60

61. Además vamos a configurar que el sistema se apague (Shutdown
Temperatura) cuando la CPU alcance los 70º Grados ...
7/4/2012 61

62. Guardamos las modificaciones de configuración,
eligiendo en la primera pantalla de la BIOS Save & Exit Setup ..
7/4/2012 62

63. 7/4/2012 63
