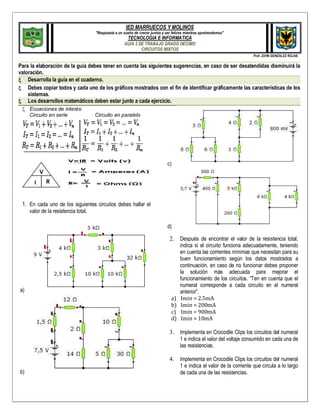

1. IED MARRUECOS Y MOLINOS
"Respuesta a un sueño de crecer juntos y ser felices mientras aprehendemos"
TECNOLOGIA E INFORMATICA
GUIA 2 DE TRABAJO GRADO DECIMO
CIRCUITOS MIXTOS
Prof. JOHN GONZALEZ ROJAS
Para la elaboración de la guía debes tener en cuenta las siguientes sugerencias, en caso de ser desatendidas disminuirá la
valoración.
 Desarrolla la guía en el cuaderno.
 Debes copiar todos y cada uno de los gráficos mostrados con el fin de identificar gráficamente las características de los
sistemas.
 Los desarrollos matemáticos deben estar junto a cada ejercicio.
 Ecuaciones de interés:
Circuito en serie
Circuito en paralelo
c)
1. En cada uno de los siguientes circuitos debes hallar el
valor de la resistencia total.
d)
2. Después de encontrar el valor de la resistencia total,
a)
a)
b)
c)
d)
indica si el circuito funciona adecuadamente, teniendo
en cuenta las corrientes mínimas que necesitan para su
buen funcionamiento según los datos mostrados a
continuación, en caso de no funcionar debes proponer
la solución más adecuada para mejorar el
funcionamiento de los circuitos. “Ten en cuenta que el
numeral corresponde a cada circuito en el numeral
anterior”.
Imin = 2.5mA
Imin = 200mA
Imin = 900mA
Imin = 10mA
3. Implementa en Crocodile Clips los circuitos del numeral
1 e indica el valor del voltaje consumido en cada una de
las resistencias.
4. Implementa en Crocodile Clips los circuitos del numeral
b)
1 e indica el valor de la corriente que circula a lo largo
de cada una de las resistencias.
