1. CIRCUITO MIXTO
INFORME TÉCNICO
LAURA VALENTINA BRAVO: MANEJO DE TIEMPO
NATALIA CALDERÓN: LIMPIEZA DE OBJETOS
SEBASTIÁN DAVID CAMACHO: CAMARÓGRAFO
GABRIEL MARTÍNEZ: ARMAR EL CIRCUITO
VALENTINA MARTÍNEZ: ARMAR EL CIRCUITO
LAURA CAMILA SALAZAR: CUENTA EL TIEMPO
GRADO 10-6
LICENCIADO GUILLERMO MONDRAGÓN
ASIGNATURA INFORMÁTICA
INSTITUCION EDUCATIVA LICEO DEPARTAMENTAL
SANTIAGO DE CALI
15 DE ABRIL DE 2018

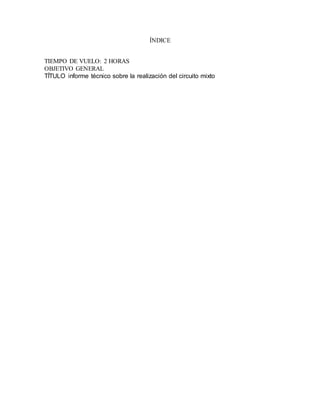

2. ÍNDICE
TIEMPO DE VUELO: 2 HORAS
OBJETIVO GENERAL
TÍTULO informe técnico sobre la realización del circuito mixto

3. INTRODUCCIÓN
Circuito eléctrico es el nombre que recibe una conexión eléctrica que puede servir para
diferentes usos. Un circuito eléctrico puede ser más o menos grande dependiendo de la
necesidad o la función pero siempre debe contar con un número de elementos importantes
para que la energía pueda ser transmitida de un espacio a otro y llegar a su objetivo final, dar
luz. En este trabajo se presentará el cómo hacer unos de los circuitos más difíciles de lograr
en el ámbito educativo, el mixto. Como su nombre lo indica, un circuito mixto tiene en sí un
circuito en serie y en paralelo; además de ésto, se presentará las respuestas ante las
interrogantes que han surgido a lo largo del trabajo así como información extra que permite
un conocimiento más allá del trabajo a mano.
OBJETIVOS
Nuestro fin del trabajo es adquirir nuevos temas relacionados con la electricidad y la
tecnología;entender la ley de ohm y relacionarlo con la práctica obteniendo como resultado
nuevos conocimientos sobre el circuito eléctrico; como enfoque se quiere aprender sobre la
combinación de elementos conectados entre si, que genera y transporta electricidad,con el
fin de llegar a ser un circuito eléctrico.
Tendremos la mira en preguntas como:
 Para qué sirve este circuito?
 que materiales lo forman?

4. MARCO TEÓRICO
¿Qué es un circuito eléctrico?
Un circuito eléctrico, es la interconexión de dos o más componentes que contiene una
trayectoria cerrada. Dichos componentes pueden ser resistencias, fuentes, interruptores,
condensadores, semiconductores o cables, por ejemplo. Cuando el circuito incluye
componentes electrónicos, se habla de circuito electrónico.
Partes de un circuito
Entre las partes de un circuito eléctrico, se pueden distinguir los conductores (cables que
unen los elementos para formar el circuito), los componentes (dispositivos que posibilitan
que fluya la carga), los nodos (puntos del circuito donde concurren dos o más conductores)
y las ramas (conjunto de los elementos de un circuito comprendidos entre dos nodos
consecutivos).
Cortocircuito
Puede decirse que un cortocircuito es una falla que se genera en una línea eléctrica o en un
dispositivo cuando dos conductores que tienen distintas polaridades entran en contacto por
la pérdida de su cobertura aislante. Esto hace que el circuito pierda también su resistencia y
el equilibrio que brinda la llamada ley de Ohm.
De acuerdo a esta ley postulada por Georg Simon Ohm, la diferencia de potencial que se
registra en los extremos de un cierto conductor resulta proporcional a la intensidad de la
corriente que circula por dicho conductor. El factor de proporcionalidad en la relación entre
la diferencia de potencial y la intensidad se conoce como resistencia eléctrica.
¿Para qué sirve un circuito eléctrico?
Generan y transportan electricidad, a través de conductores que se encuentran unidos
de sus extremos. También, funcionan como un camino cerrado, en el cual, los
electrones que pasan constan de un generador, receptor, hilo conductor y los
elementos de control. Se podría decir, que el objetivo o la finalidad de los circuitos,
es poder lograr que la corriente cumpla con su útil trabajo, como, por ejemplo, hacer
mover un motor, iluminar, o hacer funcionar algún aparato
Tipos de circuito

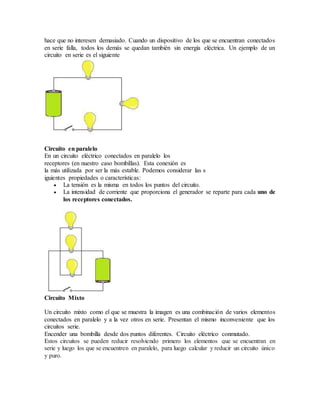

Circuito en serie
Es aquel en el que dos o más elementos se predisponen de la manera en la que la salida de
uno es la entrada del siguiente. En este circuito, la corriente que circula por todos los
elementos es idéntica ya que la energía eléctrica solamente dispone de un camino, lo cual

5. hace que no interesen demasiado. Cuando un dispositivo de los que se encuentran conectados
en serie falla, todos los demás se quedan también sin energía eléctrica. Un ejemplo de un
circuito en serie es el siguiente
Circuito en paralelo
En un circuito eléctrico conectados en paralelo los
receptores (en nuestro caso bombillas). Esta conexión es
la más utilizada por ser la más estable. Podemos considerar las s
iguientes propiedades o características:
 La tensión es la misma en todos los puntos del circuito.
 La intensidad de corriente que proporciona el generador se reparte para cada uno de
los receptores conectados.
Circuito Mixto
Un circuito mixto como el que se muestra la imagen es una combinación de varios elementos
conectados en paralelo y a la vez otros en serie. Presentan el mismo inconveniente que los
circuitos serie.
Encender una bombilla desde dos puntos diferentes. Circuito eléctrico conmutado.
Estos circuitos se pueden reducir resolviendo primero los elementos que se encuentran en
serie y luego los que se encuentren en paralelo, para luego calcular y reducir un circuito único
y puro.

6. Diferencias: Los circuitos en paralelo son diferentes de los circuitos en serie en dos formas
principales. Los circuitos paralelos tienen más vías en su sistema de circuito, y las partes de
un circuito en paralelo están alineadas de manera diferente de lo que están en un circuito en
serie; esta alineación afecta la cantidad de corriente que fluye a través del circuito.
MATERIALES
-triplex 30 x 30
-silicona
-cable delgado Amfs
-1 portapilas grande
-1 interruptor pequeño
-1 batería de 9 voltios
-4 bombillos pequeños de 2,2 voltios de 25 amperios con su plafón
-soldadura de estaño
-pomada de soldadura
ELABORACIÓN
la elaboración de la maqueta se situó en el colegio con jornada contraria; explicaremos la
realización en dos sencillos pasos, estos son:
comenzaremos con la tabla utilizandola como soporte para colocar nuestro circuito, lo
primero que hicimos fue planear y organizar los espacios donde se colocaria
respectivamente cada material.
comenzamos con la batería que es la herramienta principal del proyecto junto con los
bombillos que están situados de una forma estratégica para que se suministre la energía
completamente a todo el esquema; podemos decir que fue complicado unir estos enlaces
aunque no tomó mucho tiempo. del transcurso de 3 horas (todo el equipo trabajando) la
maqueta estaba completa.
ya llegaría el segundo paso muy importante que era probarla, para fortuna de nosotros
funciono a la perfeccion.

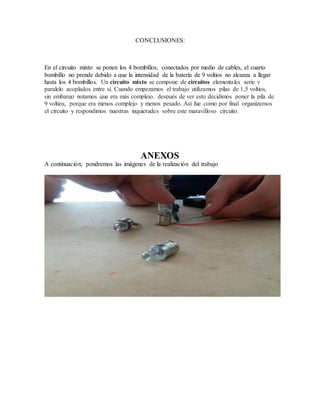

7. CONCLUSIONES:
En el circuito mixto se ponen los 4 bombillos, conectados por medio de cables, el cuarto
bombillo no prende debido a que la intensidad de la batería de 9 voltios no alcanza a llegar
hasta los 4 bombillos. Un circuito mixto se compone de circuitos elementales serie y
paralelo acoplados entre sí. Cuando empezamos el trabajo utilizamos pilas de 1,5 voltios,
sin embargo notamos que era más complejo. después de ver esto decidimos poner la pila de
9 voltios, porque era menos complejo y menos pesado. Así fue como por final organizamos
el circuito y respondimos nuestras inquietudes sobre este maravilloso circuito.
ANEXOS

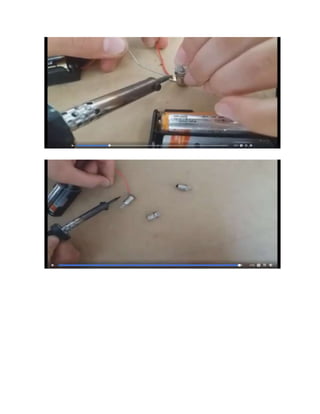

A continuación, pondremos las imágenes de la realización del trabajo

9. PUBLICACION:
PUBLICADO EL 15 DE ABRIL DE 2018
