La placa base es el elemento fundamental del ordenador donde se conectan todos los demás componentes. El documento describe los diferentes tipos de placas base y sus componentes principales como las ranuras, puertos y memoria. También explica otros componentes hardware como procesadores, dispositivos de entrada y salida y unidades de almacenamiento como discos duros, CDs/DVDs y disquetes.

1. HARDWARE
Alumnos de 1º Bach.

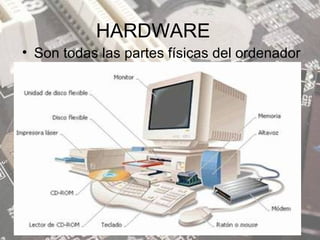

2. HARDWARE
• Son todas las partes físicas del ordenador

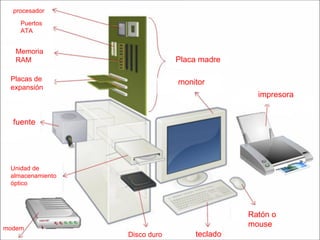

3. procesador
Puertos
ATA
Memoria
RAM Placa madre
Placas de monitor
expansión
impresora
fuente
Unidad de
almacenamiento
óptico
Ratón o
modem
mouse
Disco duro teclado

4. GENERACIONES
• Hay tres generaciones respecto al
hardware:
• 1ª Generación (1945-1956)
• Es la generación de los relés
• 2ª Generación (1957-1963)
• Electronica desarrollada con transistores
• 3ª Generación (1964-hoy)
• Generación de los circuitos integrados

5. La placa base es la placa sobre la que se
conectan todos los demás elementos que
conforman nuestro ordenador, y por lo tanto
se trata de un elemento fundamental.

6. TIPOS DE PLACAS BASE
• PLACA BABY AT: • PLACA ATX: Nuevo
Primeras placas modelo de placa más
estándar con moderno y fiable.
carencias.

7. Componentes placa base:

8. RANURAS
• Ranuras ISA:
• Ranuras Vesa Local Bus:
• Ranuras PCI:
• Ranuras AGP:

9. Es una especificación de
bus que proporciona una
conexión directa entre el
adaptador de gráficos y la
memoria.

10. Un Peripheral Component
Interconnect consiste en
un bus de ordenador
estándar para conectar
dispositivos periféricos
directamente a su placa
base.

11. IDE, también llamado PATA
(Paralell ATA), usado para la
conexión de disco duro, unidades
lectoras/grabadoras (CD-
ROM, DVD), unidades magneto-
ópticas, unidades ZIP y SuperDisk,
entre la placa base del ordenador y
el dispositivo.

12. MEMORIAS
Memoria
• RAM principal.
Memoria
• ROM de solo
lectura
Memoria PROM; Memoria EPROM; Memoria EEPROM

13. Son un tipo de memorias
DRAM (RAM de celdas
construidas
a base de capacitadores),
las cuáles tienen
los chips de memoria en
ambos lados de la tarjeta
y cuentan con un
conector especial de 184
terminales para ranuras
de la tarjeta principal.

14. Es un sistema
electromecáni-
co de soporte y
conexión
eléctrica,
instalado en la
placa base, que
se usa para fijar
y conectar un
microprocesa-
dor.

15. Los microprocesadores

16. Una gran evolución
INTEL 4004
INTEL CORE I7

17. MICROPROCESADOR
Han pasado más de 25 años desde que Intel
diseñara el primer microprocesador
El microprocesador es un circuito
integrado que contiene los elementos
para conformar una "unidad central de
procesamiento" UCP. Está compuesto
por millones de transistores, integrados
en una placa de silicio.

18. Dispositivos de entrada
Por: Javier Alonso Rubio y
Nicolás Máximo

19. •Teclado
Es un dispositivo inspirado en el teclado de las máquinas de escribir en el que
hay una serie de teclas.
-De membrana

20. •Ratón (mouse)
Dispositivo apuntador que integra en su interior una
serie de rodillos que son movidos mecánicamente por
una esfera y/ó un LED que genera pulsos eléctricos,
que se envían de manera inalámbrica ó por cable
hacia la computadora; esta a su vez los interpreta
como posiciones en la pantalla por medio del puntero

21. •Micrófono
Es un transductor electro acústico. Su función es la de traducir las
vibraciones debidas a la presión acústica ejercida sobre su
cápsula por las ondas sonoras en energía eléctrica, lo que permite
por ejemplo grabar sonidos.

22. •Escáner
Aparato o dispositivo que explora, imágenes o documentos.

23. •Joystick
Es un dispositivo de control de dos o tres ejes que se
usa desde una computadora o videoconsola hasta
un transbordador espacial o los aviones de caza,
pasando por grúas.

24. •Webcam
Es una pequeña cámara digital conectada al ordenador.

25. Definición
• Los dispositivos de salida permiten sacar
la información del computador ya sea de
un resultado obtenido de un proceso o de
la información almacenada en nuestro PC.

27. Monitor
• Es un visualizador que muestra al usuario
los resultados del procesamiento de
una computadora mediante una interfaz.

28. Tipos de monitores
Monitores CRT
Monitores LCD
Monitores SVGA
Monitores PLASMA

29. Altavoces
• El altavoz es un dispositivo utilizado para
reproducir sonido desde un dispositivo
electrónico.

30. Impresora
• Dispositivo que convierte la salida de la
computadora en imágenes impresas. 3 tipos:
-De inyección de tinta:
-De láser:
-De impacto:

31. Plotter
• Es una máquina que se utiliza junto con la
computadora e imprime en forma lineal.
Se utilizan en:
Ciencias,ingeniería, diseño, arquitectura…

32. Proyector
• Encargado de procesar la señal digital y
descodificarla para poder ser enviada por
medio de luz a unos microespejos
encargados de la proyección digital en
alguna superficie clara.

33. Tipos de proyector
• de cine
• de video
• pantalla

35. ÍNDICE:
• UNIDAD DE ALMACENAMIENTO.
• CD/DVD.
• MÓDEM.
• FAX.
• USB.
• PANTALLA TACTIL.

36. MÓDEM.
• ENVÍA UN SEÑAL MODULADORA
MEDIANTE OTRA PORTADORA.

37. FAX:
• TRANSMITE A DISTANCIA LA LINEA
TELEFÓNICA.

38. PANTALLA TÁCTIL:
• MEDIANTE UN TOQUE DIRECTO DAS
LA ORDEN.

39. Tarjeta de red
• Una tarjeta de red es
un tipo de tarjeta de
expansión que se
inserta en la placa
madre o a un puerto
como el USB, y que
permite conectar una
computadora a una
red

40. Tarjeta de sonido
• Una tarjeta de sonido o placa de sonido es
una tarjeta de expansión para computadoras
que permite la salida de audio bajo el control de
un programa informático llamado controlador

41. UNIDAD DE ALMACENAMIENTO.
• LECTURA O ESCRITURA.

42. USB:
• CONECTA PERIFÉRICOS A UN
ORDENADOR.

43. Lectores
• Dos tipos:
• CD: almacenan
información de forma
digital en el disco.
• DVD: lo mismo que
los Cd´s pero con
DVD’s

44. Soporte Capacidad Audio Vídeo Equivalenci
almacenamien a
CD to
650 Mb 1h 18 min 15 min Cd’s
1
DVD una 4’7 Gb 9h 30 min 2h 15 min 7
capa/ una
cara
DVD 8’5 Gb 17h 30 4h 13
doble min
capa/una
DVD una
cara 9’4 Gb 19h 4h 30 min 14
capa/dobl
e cara
DVD 17 Gb 35h 8h 26
doble
capa/dobl
BLU-ray
e cara 50 Gb 103h 23h 30 79
disc min

45. Disquetera
• La disquetera es el
dispositivo o unidad
lectora/grabadora
de disquetes
• Disquete: Pieza de
memoria antigüa
