Arquitectura hardware PC
1. Elaborado porIng. Jesús A.Silva
ARQUITECTURA DEL HADWARE
PRESENTADO POR:
NOMBRE: DANIEL FERNEY CANDELA MENDEZ
FICHA: 1321974
CENTRO AGROEMPRESARIAL Y DESARROLLO PECUARIO DEL HUILA
TECNICO EN SISTEMAS
SENA
GARZON (H)
2. Elaborado porIng. Jesús A.Silva
ARQUITECTURA DEL HADWARE
PRESENTADO POR: Daniel Ferney candela Méndez
PRESENTADOA: Jesús Andrés Silva Plazas
Ingeniero De Sistemas
CENTRO AGROEMPRESARIAL Y DESARROLLO PECUARIO DEL HUILA
TECNICO EN SISTEMAS
SENA
GARZON (H)
3. Elaborado porIng. Jesús A.Silva
Contenido
INTRODUCCION..............................................................................................................................4
OBJETIVOS......................................................................................................................................5
General:.........................................................................................................................................5
Específicos:....................................................................................................................................5
ACTIVIDAD 1. IDENTIFICACION CONCEPTUAL..........................................................................6
ACTIVIDAD 2.................................................................................................................................11
IDENTIFICACION DE ARQUITECTURA DEL HARDWARE DE LOS EQUIPOS DE CÓMPUTO..11
PARTES Y FUNCIONES.................................................................................................................25
CONCLUCION................................................................................................................................31
4. Elaborado porIng. Jesús A.Silva
INTRODUCCION
En este trabajo argumentaremos de forma práctica todas las partes que componen un
computador, mostrando sus antiguas y modernas entradas y salidas de dispositivos, además
ilustraremos sus significados de forma concreta, ampliando un conjunto de instrucciones de un
ordenador ya que sus herramientas son esenciales en todos los campos de la informática tanto de
investigación y tecnología.
Igualmente el computador nos facilita el almacenamiento y manipulación de datos, incluyendo
numerosos circuitos integrados entre sí, ya que la placa base contiene todos los elementos tanto
principales como fundamentales que en conjunto desarrollan el funcionamiento del mismo.
5. Elaborado porIng. Jesús A.Silva
OBJETIVOS
General:
Identificar y conceptualizar cada uno de los componentes y dispositivos periféricos de la tarjeta
madre, definiendo las respectivas funciones.
Específicos:
conocer y analizar los conceptos de cada uno de los conceptos de una PC.
Identificar las ranuras de expansión y las tarjetas que las componen.
Diferencias los puertos de información y sus funciones.
Comprender la importancia de la fuente de poder y el correcto manejo de la misma.
Observar componentes de la BIOS y su funcionalidad.
6. Elaborado porIng. Jesús A.Silva
ACTIVIDAD 1. IDENTIFICACION CONCEPTUAL
1. ¿Para qué sirve lafuente de alimentación?
La fuente de alimentaciónsirve paratransformar oconvertirla corriente alternaenunafuente continua
y la cual alimentaloscircuitosde lacomputadora.
2. ¿Cómopuedesreconocerala fuente de alimentación?
La fuente de alimentaciónse reconoce enunacomputadora primeroporque tiene unpuerto enel cual
se conecta un cable que va directamente alacorriente, ysegundoporque podemos encontrarlacasi
siempre enlaparte de atrás de la torre de un computador.
3. ¿Qué precaucionesespecialeshayque tener conlafuente de alimentación?
La másimportante saber que lacorriente alternanecesariadebe ser igual omenora 220 v
dependiendodeltipode fuente,perosi es mayorpodemosdañarensi la torre y los circuitosde la
tarjetamadre.
4. ¿Qué esla placa base? ¿Cómose distingue de lasdemás?
Es la base donde se construye lacomputadoray donde estánintegradosloscomponentesmás
importantesdel mismocomoel procesador,ranurasde expansión,el software de configuraciónde
fábricaetc.…
Se distinguende lasdemásporel tipode fabricante ypor su modeloel cual se encuentraenlamisma
placa.
5. Di otrosnombresque recibalaplaca base
Motherboard,tarjetapadre,main board,board,placacentral.
6. ¿Cuálessonloselementosprincipalesde laplacabase?
Procesador,memoriaRAM,ranurasde expansión,chipsets
7. ¿Para qué sirve el microprocesador?
Sirve para llevaracabotodoslosprocesose instruccionesque se realizan enlacomputadora,pormedio
de la informaciónde losdistintosdispositivos.
8. ¿Cuál esel nombre del microprocesadormásconocidodel mercado?
El más conocidoesintelcore i5.
9. ¿Qué elementopuede serconsideradocomoel cerebrodel ordenador?
El procesadoro microprocesador
10. ¿Qué otro nombre recibe el microprocesador?
7. Elaborado porIng. Jesús A.Silva
Cpu-ucp-cerebrodel ordenador-
11. ¿Qué significanlas siglas CPU?
Unidadcentral de procesamiento
12. ¿Para qué sirve el chipset?
El chipsetesmuyimportante enlaplacamadre porque nosdeterminalaclase de procesadorque
soportanuestraplaca,que tipo de memoriaescompatible, yque clase de puertopuede sersoportado.
13. Explica loque es el bus de comunicaciones
Es un conjuntode líneaseléctricasque permitenlacomunicaciónde datosde entre undispositivoyla
placa base
14. ¿Cuálesson lostipos de buses?
De dirección,de datosy de control
15. ¿Qué es la memoria del ordenador?
Es uno de loselementosmásimportantesparaque todoenconjuntofuncione correctamente
16. ¿Qué diferenciahay entre la RAM y la ROM?
Que la memoriaRAMesde lecturay escrituray la informaciónse pierdesi se pierde laenergía yla ROM
esde sololecturay suinformaciónnose borra si se va laenergía.
17. ¿En qué memoria se cargan los programas que se quieren utilizar, en la RAM o en la ROM?
Los programas que se quieren utilizar se cargan en la memoria RAM.
18. ¿Qué es la memoria caché?
Es una memoriavolátil peromuyrápida,el cual almacenadatose instruccionesparaque el procesador
puedaaccedercontinuamente.
19. ¿Dónde está situada la memoriacaché?
Dentrodel procesador
20. ¿Es buenoque un microprocesador tengamemoria caché?. ¿Por qué?
SI por que le permite al procesadoraccedermucho másrápidoa losdatosmas utilizados.
21. Cuántos tipos de memoria caché hay?. ¿Cuál es la más rápida?
3 TIPOSDE MEMORIA CACHE Y LA MAS RAPIDA ESLA CACHE L1
22. ¿Qué contiene la memoria ROM?
La memoria ROMcontiene la información necesaria para iniciar el computador.
23. ¿Qué es la BIOS?
LA BIOS ES EL SISTEMA BASICODE ENTRADA Y SALIDA,esel únicosoftware que viene incorporadoenla
computadoray que nospermite realizarunaconfiguracióninicial yverificardispositivosdelmismo.
8. Elaborado porIng. Jesús A.Silva
24.
RAM·
ROM ·
Sólose puede leer
Es donde se cargan los programasque queremosutilizar
Se borran losdatos cuandose apaga el ordenador
Se puede leeryescribir
Contiene laBIOS
Nuncapierde los datosque tiene almacenado
25. ¿Para qué sirve fundamentalmente lamemoria RAM?
Para almacenarprogramasy documentosypoderaccedera ellosrápidamente.
26. ¿Cómo se logra que losdatos que necesitala BIOS no se borren?
Lo más importante estenerencuenta el trabajoque realizalacmos por que sinla pilaseríainútil poder
obtenerlosdatosde la BIOS.
27. ¿Qué son las ranuras de expansión?
Son conectoresque nospermiteninsertartarjetasparasumayor funcionamiento.
28. ¿Qué otro nombre tienenlas ranuras de expansión?
Slotde expansión
29. Nombra los tres tiposprincipalesde ranuras de expansión
AGP,PCI,ISA
30. ¿Qué ranura de expansiónesla más moderno?
LA PCIEXPRESS
31. ¿Para qué sirvenlos puertosde comunicación?
32. Nombra 2 dispositivosde almacenamientode información:
a) Magnéticos : DISCODURO- DISQUETT
b) Ópticos:CD-ROM - DVD
33. ¿Cuál esla diferenciafundamental entre un CD-ROM y un DVD?
Que el DVD tiene lacapacidadde almacenamientomásgrande
9. Elaborado porIng. Jesús A.Silva
34. Clasificalos siguientessistemasde almacenamientode datos enópticos o magnéticos:
Ópticos ·
Magnéticos ·
· CD-ROM.
· Discosduros.
· DVD.
· CD-R.
· Discosflexibles.
35. ¿Qué es una tarjeta de expansión?
Es un dispositivo el cual se utilizaparaexpandir lascapacidadesde uncomputadorylas cualesse
integranenunasranuras de expansión
36. ¿Por qué son necesarias las tarjetas de expansión?
Por qué nospermitentenerunmejordiseñográfico,ounamejor calidadenel sonido, podercontar
con una redy con televisiónsi asílodeseamos.
37. Nombraal menos2 tarjetasde expansión
TARJETA DE VIDEO,DE RED, DE AUDIO,DE TELEVISION
38. para qué sirve la tarjeta gráfica?
Nossirve para procesarla salidade videopor cualquieraplicación que lorequieraosi lonecesitael
sistemaoperativo
39. Di que tarjeta de expansiónnecesitaríassi quieres:
a) Que las imágenessalganporel televisor- TARJETA DEVIDEO
b) Mandar fotosque estánen tu ordenadora unamigoque está enotra isla
TARJETA DE RED
c) Mandar fotosque estánen tu ordenadora unamigoque está enotro ordenadoren
la mismasalaque tú.
TARJETA DE RED
d) Conectarun órgano
TARJETA DE AUDIO
e) Verpor la televisiónunDVDque ponesentu ordenador
TARJETA DE VIDEO
f) Imprimirenlaimpresoraque estáconectadaa otro ordenador
TARJETA DE RED
g) Grabar enun videotodoloque sale porpantalla
TARJETA DE VIDEO
h) Conectarte a internet
10. Elaborado porIng. Jesús A.Silva
TARJETA DE RED
i) Oír porun equipode músicalascancionesque te has bajadoporinternetyque
tienesgrabadasentu discoduro
TARJETA DE AUDIO
j) Verla televisiónentuordenador
TARJETA DE TELEVISION
40. ¿Qué diferenciahayentre una ranura de expansiónyun puerto de comunicaciones?
La diferenciaesque lasranuraslasutilizamossoloparalastarjetasde expansiónyenlospuertos
podemosconectartodoslosdispositivosperovanenconjuntolastarjetasconlospuertos.
41. Relacionael nombre consuconcepto:
VGA - Bus – ROM– Chipset – AGP – bit -Caché – PCI – RAM- RJ 45 - BIOS
_____AGP______: Modernoslotutilizadoparalatarjeta gráfica
____CHIPSET_______: Componente encargadode controlar el flujode informaciónenlaplacabase
____PCI_______: Ranura de expansiónmásusada
____VGA_______: Conectorpara el monitor
____BIT_______: Es el datomás pequeñoque manejanlosordenadores
___RAM________: Es donde se cargan losprogramas
____RJ45_______: Conectortelefónicousadopararedde ordenadorypara internet
____BIOS_______: Se encarga de comprobarqué dispositivostieneel PCysi funcionan
____ROM_______: Memoriaque no se borra cuando se apaga el PC
__CACHE_________: Memoriaincrustadaen el microprocesador
_______BUS____: Caminosporlosque circula lasseñalesentre loselementosde laplacabase
11. Elaborado porIng. Jesús A.Silva
ACTIVIDAD 2.
IDENTIFICACION DE ARQUITECTURA DEL HARDWARE DE LOS EQUIPOS DE
CÓMPUTO

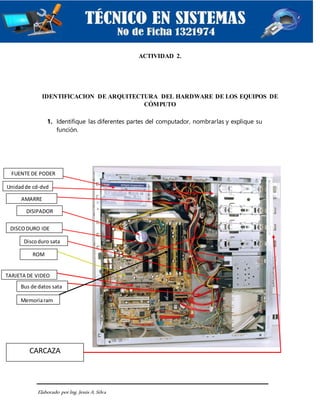

1. Identifique las diferentes partes del computador, nombrarlas y explique su
función.
FUENTE DE PODER
Unidadde cd-dvd
AMARRE
DISIPADOR
DISCODURO IDE
ROM
TARJETA DE VIDEO
Bus de datos sata
Memoriaram
Discoduro sata
CARCAZA
12. Elaborado porIng. Jesús A.Silva
–DISIPADOR
CHIP DE AUDIO
RANURA PCI EXPRESS
RANURA AGP
RANURAS PCI
MEMORIA RAM RANURA DE
TARJETA RAM
MEMORIA RAM
RANURA DE LA MEMORIA RAM
13. Elaborado porIng. Jesús A.Silva
USB
PARALELO
VGA
DVI
EJE
DISCO
CABEZALDE LECTOESCRITURA
ACTUADOR
14. Elaborado porIng. Jesús A.Silva
BUS DE DATOSSATA
CABLE DE
ALIMENTACIÓN
SATA POWER
BUS DE DATOS
IDE
CONECTOR IDE
15. Elaborado porIng. Jesús A.Silva
UNIDAD DE CD
BUS DE DATOSIDE
CABLE ALIMENTADOR
MOLEX
Ps2 - mouse
Ps2- teclado
s- video
Conector de
corriente
Rj-45
Puertoparalelo
SERIAL -COM
PUERTO-USB
Puertode video
Puerto- salida de
audio-frontales
PUERTO- DVI
IEEE
RJ-45
VGA
16. Elaborado porIng. Jesús A.Silva
S-VIDEO
DVI
DISIPADOR
VENTILADOR
GUÍA DE
CONEXION VGA
INTERFAZ
19. Elaborado porIng. Jesús A.Silva
IDENTIFICARLOSDOS TIPOSDE CHIPSET,ZOCALODEL PROCESADORY EXPLICARSU FUNCIONAMIENTO
SOUTH BRIDGE: CONCENTRADOR DE CONTROLADORES DE ENTRADA Y SALIDA
NORTH BRIDGE: SU FUNCIÓN PRINCIPAL ES LA DE CONTROLAR EL FUNCIONAMIENTO
DEL BUS DEL PROCESADOR, LA MEMORIA Y EL PUERTO AGP O PCI EXPRESS.
ZOCALO: ES UNA RANURA EN LA PLACA BASE QUE SE UTILIZA PARA INSTALAR EL PROCESADOR
SOUTH BRIDGE NORTH BRIDGE
ZOCALO
20. Elaborado porIng. Jesús A.Silva
IDENTIFICARLOSCONECTORESDE ALIMENTACION DELA PLACA BASE
IDENTIFICARLOSSIGUIENTES CONECTORES:
MOLEX SATA
ATX-12V
FLOPPY
ATX-20+4 PIN
ATX 20+4 PIN
ATX-12V
21. Elaborado porIng. Jesús A.Silva
IDENTIFICARQYE TIPODE MEMORIA ES Y SUS PARTES
A QUE CORRESPONDELASSIGUIENTES IMÁGENES:
RADIADOR
MEMORIA RAM
MODULO DE MEMORIA
RAM
CHIPSDE MEMORIA
PINESDE CONEXION
22. Elaborado porIng. Jesús A.Silva
VENTILADOR
BUS DE DATOSIDE
BUS DE DATOS IDE PARA
FLOPPY CONECTORFloppy
CONECTOR IDE
23. Elaborado porIng. Jesús A.Silva
LA SIGUIENTE CONFIGURACION A QUE CORRESONDEA:_CONFIGURACION DEBIOS
IDENTIFICAR:
FABRICANTE.
QUE FUNCION CUMPLE LA OPCION SELECCIONADA.
BUS DE DATOSSATA CONECTOR SATA
FABRICANTE:AWARD
FUNCION:CONFIGURACION HORA Y
FECHA,CANAL IDE, DONDE MUESTRA EL
DISCODURO Y LA UNIDAD DE CD Y SU
POCISION SLAVEOMASTER Y
CONFIGURACION DEFLOPPY
24. Elaborado porIng. Jesús A.Silva
FABRICANTE:AMI
FUNCION:
CONFIGURACION HORA
Y FECHA, CANAL IDE,
DONDE MUESTRA EL
DISCODURO Y LA
UNIDADDE CD Y SU
POCISION SLAVEO
MASTER
FABRICANTE:
PHOENIX
FUNCION:
CONFIGURACION
HORA Y FECHA,
CANAL IDE, DONDE
MUESTRA EL DISCO
DURO Y LA UNIDAD
DE CD Y SU POCISION
SLAVEO MASTER.
25. Elaborado porIng. Jesús A.Silva
PARTES Y FUNCIONES
IMAGEN 1-INTERIOR DE UN GABINETE
FUENTE DE PODER: es laencargada de convertirlacorriente alternade unared eléctricaencontinua
para la alimentaciónde loscircuitosde unacomputadora.
UNIDAD DE CD-DVD:esundispositivode almacenamientointernode unacomputadoraencargadode
leerde formaópticaCD-ROMy DVD.
AMARRE: esun objetoplásticoque sirve parallevarunordenenloscablesde alimentación,loscuales
se puedensujetarparano tenerinconvenientesenlaconexiónde energía.
DISIPADOR: esel encargadode refrigerarel procesadorparaevitarel recalentamiento del mismoy
evitaralgúndañoen la placamadre.
DISCO DURO IDE: es un dispositivode almacenamientointernousadoenloscomputadores más
antiguos el cual cuentacon una interfazde lamismadenominaciónide.
DISCO DURO SATA: dispositivode almacenamientointernousadoenlaactualidadque cuentaconun
interfazsatay un conectorde alimentaciónsata.
MEMORIA ROM: es un chipde la placa base el cual es el encargadode guardar la informaciónde
configuracióninicialde unequipode cómputo.
TARJETA DE VIDEO: esla tarjetade expansiónencargadadel diseñográficoyvisual enunpc, el cual
cuentacon unosperiféricosde entradaysalidade video.
BUS DE DATOS SATA: esun interfazde transferenciade datosentre laplacabase y la unidadde
almacenamientodiscoduroounidadde cd.
MEMORIA RAM: es una tarjetade lecturay escritura,encargadadel arranque de lasaplicacionesque se
van a utilizar.
CARCAZA: es el espacioutilizadoparalaestructuraciónde los dispositivos internosde uncomputadory
sus puertosexternos.
IMAGEN 2:- RANURAS
RANURA PCI EXPRESS: es una interconexiónparatarjetasde expansiónyunade lasmas actualizadas
RANURA AGP:interconexiónparatarjetasgráficasode video.
26. Elaborado porIng. Jesús A.Silva
DISIPADOR:es el encargadode refrigerarel procesadorparaevitarel recalentamientodelmismoy
evitaralgúndañoen la placamadre.
RANURA PCI: interconexiónparatarjetasde expansiónmásusado,yconfiguraciónde periféricosdel
mismo.
MEMORIA RAM: es una tarjetade lecturay escritura,encargadadel arranque de lasaplicacionesque se
van a utilizar.
SLOT MEMORIA RAM: esel conector que se encuentraenlaplaca base el cual permite lalecturade la
memoriaRAMpor mediode uninterfazespecial
IMAGEN 3-MEMORIA RAM
MEMORIA RAM: es una tarjetade lecturay escritura,encargadadel arranque de lasaplicacionesque se
van a utilizar.
SLOT MEMORIA RAM: esel conector que se encuentraenlaplaca base el cual permite lalecturade la
memoriaRAMpor mediode uninterfazespecial
IMAGEN 4- PUERTOS
VGA:es unpuertoy conectorde videoubicado,enlatarjetade video.
PARALELO: esun puertoy conectorexternoutilizadoparalaconexiónde impresoraspuntoapunto.
USB: esun puertode entraday salidade informaciónmuyutilizadaactualmente.
DVI: es unpuertode videoutilizadoparalaconexiónde cámarassurround.
IMAGEN 5- DISCO DURO
ACTUADOR: esun motor que mueve laestructurade lascabezasde lecturaentre el centroy el borde de
losdiscos
EJE: esel soporte donde estánmontadosygiranlosplatosdel disco.
CABEZAL: sonlosencargadosde la lecturay escritura de losdatos enel disco.
DISCO:normalmente tienendoscarasque puedenusarse parael almacenamientode datos.
IMAGEN 6- DISCO DURO SATA
27. Elaborado porIng. Jesús A.Silva
BUS DE DATOS SATA: esun interfazde transferenciade datosentre laplacabase y la unidadde
almacenamientodiscoduroounidadde cd.
CABLE DE ALIMETACION SATA: es el encargadode transmitirlacorriente al discoduro o unidadde cd
sata para su respectivofuncionamiento.
IMAGEN 7
BUS DE DATOS IDE: esun interfazde transferenciade datosentre laplaca base y launidadde
almacenamientodiscoduroounidadde cd con uninterfazide de 40 pines
CONECTOR IDE: esun sloto ranura ubicadoenla placa madre utilizadoparalaconexiónde discosduro
o unidadesde cdcon interfazide.
IMAGEN 8
UNIDAD DE CD: esun dispositivode almacenamientointernode unacomputadoraencargadode leerde
formaóptica CD-ROMy DVD.
BUS DE DATOS IDE: esun interfazde transferenciade datosentre laplaca base y launidadde
almacenamientodiscoduroounidadde cd con uninterfazide de 40 pines
CABLE ALIMENTADOR MOLEX: esel encargadode transmitirlacorriente al discoduro o unidadde cd
para su respectivo funcionamientoYTIENE 4 PINES
.IMAGEN 9
CONECTOR DE ENERGIA:Esel encargadode suministrarenergíaala torre.
CONECTOR PS2 MOUSE:Es el conectoranteriormenteutilizadoparaconectarel mouse
CONECTOR PS2 TECLADO: Es el conectoranteriormenteutilizadoparaconectarel teclado
RCA VIDEO: Conectorutilizadoparatransmitirvideo
SALIDA DE AUDIO: Es el conector de salidade audiode la placamadre a audífonosuotros dispositivos
S-VIDEO: Es el conectorde videomásavanzadoque los convencionales
RJ 45: Conectorutilizadoparalasconexionesde redyconexionesde internet
VGA:es unpuertoy conectorde videoubicado,enlatarjetade video.
PARALELO: esun puertoy conectorexternoutilizadoparalaconexiónde impresoraspuntoapunto.
USB: esun puerto de entraday salidade informaciónmuyutilizadaactualmente.
SERIAL: ConectorutilizadoanteriormenteparalosMouse
28. Elaborado porIng. Jesús A.Silva
IEEE: Conectorutilizadoparalascámaras digitales
DVI: es unpuertode videoutilizadoparalaconexiónde cámarassurround.
CONECTOR DE ENERGIA:Es el que suministraenergíaalatorre.
PS2 TECLADO: Su funcióneslaconexióndel teclado.
RCA: Sirve para conexionesde videocompuestoysonidoestéreofónico.
SALIDAD DE AUDIO: Su funciónde conexiónde entradaysalidade sonidos.
S-VIDEO: Es el conectorde videomásavanzadoque los convencionales
PARALELO: Conexiónde impresorasde punto.
RJ-45: Sirve paralas conexionesde internet.
SERIAL: Se utilizaba parala conexiónde periféricos comomouse.
USB: esun puertode entraday salidade informaciónmuyutilizadaactualmente.
VGA:Su funciónesproyectarimágenesdesde dispositivosexternos.
PS2 MOUSE:Es donde se conecta el dispositivode entradade datosllamadoratónomouse.
IEEE: Sufunciónesalmacenamientode cámaras.
DVI: es unpuertode videoutilizadoparalaconexiónde cámarassurround.
IMAGEN 10.
DISIPADOR: esel encargadode refrigerarel procesadorparaevitarel recalentamientodel mismoy
evitaralgúndañoen la placamadre.
RADIADOR: Es el encargadode enfriarla tarjetade video
S-VIDEO: Es el conectorde videomásavanzadoque los convencionales
VGA:Su funciónesproyectarimágenesdesde dispositivosexternos.
29. Elaborado porIng. Jesús A.Silva
DVI: es unpuertode videoutilizadoparalaconexiónde cámarassurround.
GUIADE CONEXIÓN:Es el utilizadoparaguiarnosypodersaber enqué ranura debe ir
INTERFAZ: Son lospinesque posee latarjetade videoparael traspasode información
IMAGEN 11
ENTRADA COAXIAL: esla entradade señalesde televisión
SALIDA COAXIAL: es lasalidade la señal de televisión
RCA VIDEO: Conectorutilizadoparatransmitirvideo
S – VIDEO: Es el conectorde videomásavanzadoque losconvencionales
SENSOR REMOTO: permite interactuarconuncontrol atravezde unaseñal infrarroja.
IMAGEN 12
PCI EXPRESS: Son lasranuras de expansiónque permitenconectarlastarjetasmásactualizadashastala
fecha
AGP:puertopara gráficosavanzados,sirve parainsertartarjetasgráficasavanzadascomo lasNvidiay
AMD
PCI: Es el más comúnen todaslasplacas madres,eneste se puedenconectardiferentestiposde tarjetas
de expansióncomolastarjetasde audio,video,televisión,redetc.
IMAGEN 13
SLOTS DE MEMORIA RAM: Es la ranura endonde se insertalamemoriaRAM
IMAGEN 14
MOLEX: Conectorque suministraenergíaalos discosdurosIDE
SATA: Conectorque suministraenergíaalosdiscosduros sata y a lasunidadesde cd o dvd
30. Elaborado porIng. Jesús A.Silva
ATX- 12v: Conectorde 4 pinesque suministraenergíaal procesador
FLOPPY:Conectorque suministraenergíaalas unidadesde disquetes
ATX 20+4 pines: Conectorque suministraenergíaala placabase
IMAGEN 15
MODULO DE LA RAM: Es el encargadode modularlainformaciónque pasapor lamemoriaRAM
CHIPS DE ALMACENAMIENTO:Son loschipsencargadosde almacenarlainformación temporal del
computador
PINES: Sonlosencargadosde mandary recibirinformaciónde laplacabase.
IMÁGENES 16
DISIPADOR: esel encargadode refrigerarel procesadorparaevitarel recalentamientodel mismoy
evitaralgúndañoen la placamadre.
BUS DE DATOS IDE: esun interfazde transferenciade datosentre laplaca base y launidadde
almacenamientodiscoduroounidadde cd con uninterfazide de 40 pines
CONECTOR IDE: esun sloto ranura ubicadoenla placa madre utilizadoparalaconexiónde discosduro
o unidadesde cdcon interfazide.
BUS DE DATOS SATA: esun interfazde transferenciade datosentre laplacabase y la unidadde
almacenamientodiscoduroounidadde cd.
CONECTOR SATA: es el puertoendonde vaconectadoel bus SATA
BUS FLOPPY:Es el que permite transmitirarchivosde launidadde disquethacialaplacamadre
CONECTOR FLOPPY:Es el puertoendonde se conectael busFLOPPY
31. Elaborado porIng. Jesús A.Silva
CONCLUCION
Un ordenadoresun dispositivoelectrónicocapazde procesarinformación,datos, instrucciones,tanto
numéricoscomode lecturay escritura,estamáquinanospermite ejecutare intercambiarmilesde
datos,por mediode unconjuntode elementos(hardware) enel cual cadauno cumple unalabor
importante paraterminarunainstrucción.
Es así comodescubrimosque desde el máspequeñocircuitohastael software ohardware más
avanzadoningunoesúnicoy que sololauniónde todoselloshacenque el equipode cómputofuncione.
