La arquitectura de Von Neumann utilizada en ordenadores desde los años 40 consta de una placa base que contiene el microprocesador, memoria, chipset y conectores. La placa base conecta dispositivos de almacenamiento interno como el disco duro y RAM, unidades de almacenamiento externo, periféricos de entrada como teclado y mouse, y periféricos de salida como monitor e impresora. Estos componentes se comunican a través de buses de datos, direcciones y control.

1. 1.
2.
Arquitectura de Von Newmann
Placa base:
-Velocidad interna
-Microprocesador -Velocidad externa
-Memoria caché
-Chipset
-Ram
-Memoria principal -Rom
-Conectores internos
-Puertos
3.
4.
5.
6.
7.
Unidades de almacenamiento interno
Unidades de almacenamiento externo
Periféricos de entrada
Perifericos de salida
-Bus de datos
Buses -Bus de dirección
-Bus de control

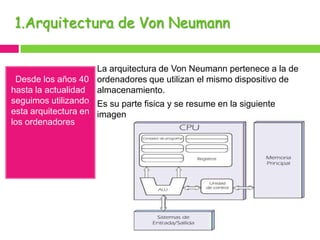

2. 1.Arquitectura de Von Neumann
La arquitectura de Von Neumann pertenece a la de
• Desde los años 40
ordenadores que utilizan el mismo dispositivo de
hasta la actualidad almacenamiento.
seguimos utilizando Es su parte fisica y se resume en la siguiente

esta arquitectura en imagen
los ordenadores


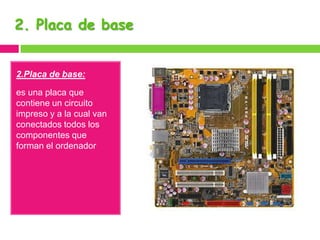

3. 2. Placa de base
2.Placa de base:
es una placa que
contiene un circuito
impreso y a la cual van
conectados todos los
componentes que
forman el ordenador

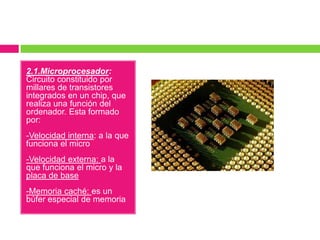

4. 2.1.Microprocesador:
Circuito constituido por
millares de transistores
integrados en un chip, que
realiza una función del
ordenador. Esta formado
por:
-Velocidad interna: a la que
funciona el micro
-Velocidad externa: a la
que funciona el micro y la
placa de base
-Memoria caché: es un
búfer especial de memoria

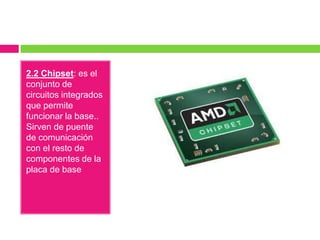

5. 2.2 Chipset: es el
conjunto de
circuitos integrados
que permite
funcionar la base..
Sirven de puente
de comunicación
con el resto de
componentes de la
placa de base

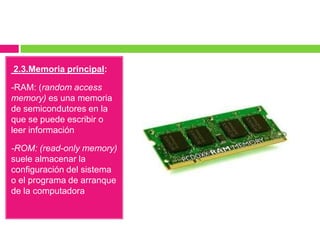

6. 2.3.Memoria principal:
-RAM: (random access
memory) es una memoria
de semicondutores en la
que se puede escribir o
leer información
-ROM: (read-only memory)
suele almacenar la
configuración del sistema
o el programa de arranque
de la computadora

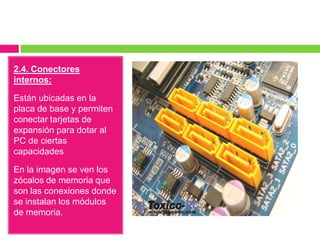

7. 2.4. Conectores
internos:
Están ubicadas en la
placa de base y permiten
conectar tarjetas de
expansión para dotar al
PC de ciertas
capacidades
En la imagen se ven los
zócalos de memoria que
son las conexiones donde
se instalan los módulos
de memoria.

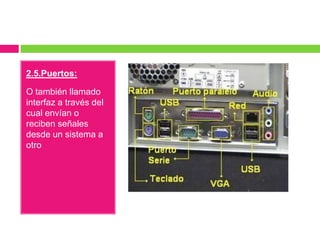

8. 2.5.Puertos:
O también llamado
interfaz a través del
cual envían o
reciben señales
desde un sistema a
otro

9. Dispositivos de
almacenamiento
interno: son los
encargados de
asegurar la información
en la CPU. Son de vital
importancia para el
correcto funcionamiento
del equipo
3.Unidades de
almacenamient
o interno
Esta formado por disco duro, memoria RAM,
memoria ROM

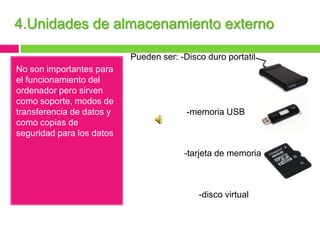

10. 4.Unidades de almacenamiento externo
Pueden ser: -Disco duro portatil
No son importantes para
el funcionamiento del
ordenador pero sirven
como soporte, modos de
transferencia de datos y
como copias de
seguridad para los datos
-memoria USB
-tarjeta de memoria
-disco virtual

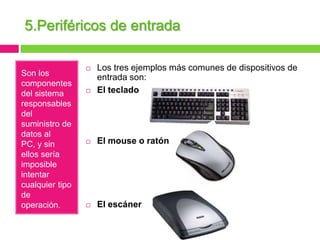

11. 5.Periféricos de entrada
Son los
componentes
del sistema
responsables
del
suministro de
datos al
PC, y sin
ellos sería
imposible
intentar
cualquier tipo
de
operación.

Los tres ejemplos más comunes de dispositivos de
entrada son:
El teclado

El mouse o ratón

El escáner


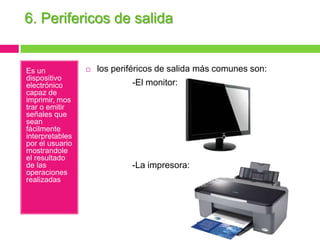

12. 6. Perifericos de salida
Es un
dispositivo
electrónico
capaz de
imprimir, mos
trar o emitir
señales que
sean
fácilmente
interpretables
por el usuario
mostrandole
el resultado
de las
operaciones
realizadas

los periféricos de salida más comunes son:
-El monitor:
-La impresora:

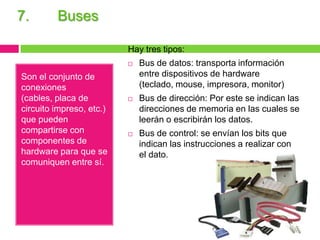

13. 7.
Buses
Hay tres tipos:

Son el conjunto de
conexiones
(cables, placa de
circuito impreso, etc.)
que pueden
compartirse con
componentes de
hardware para que se
comuniquen entre sí.
Bus de datos: transporta información
entre dispositivos de hardware
(teclado, mouse, impresora, monitor)

Bus de dirección: Por este se indican las
direcciones de memoria en las cuales se
leerán o escribirán los datos.

Bus de control: se envían los bits que
indican las instrucciones a realizar con
el dato.

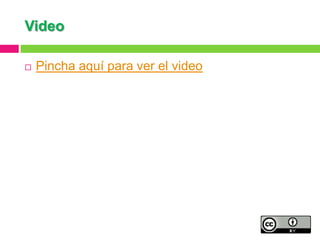

14. Video

Pincha aquí para ver el video
