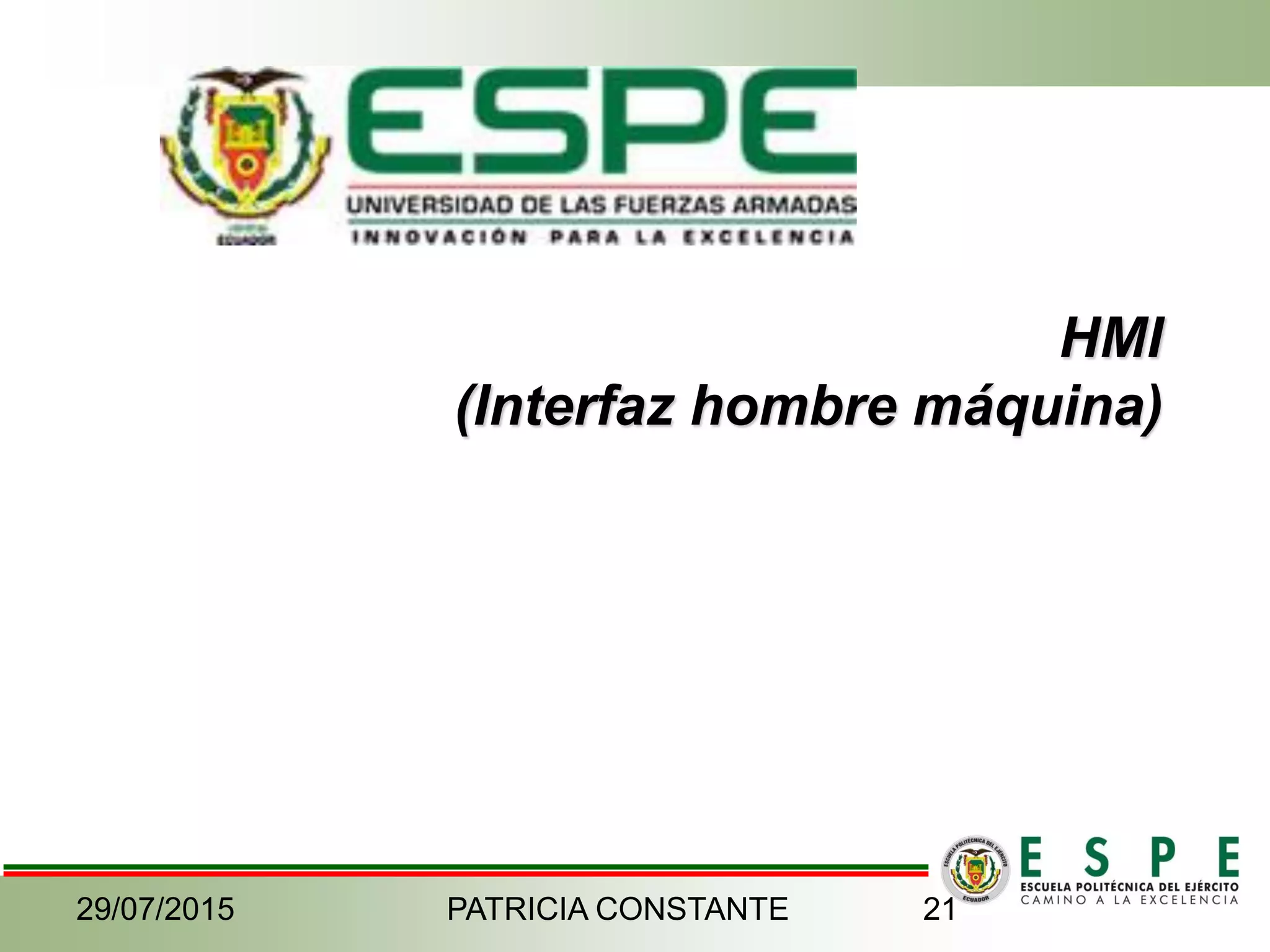

1. HMI
(Interfaz hombre máquina)
29/07/2015 PATRICIA CONSTANTE 21

2. HMI
• Acompañan al sistema de control, como una
interfaz de comunicación con el operador
29/07/2015 PATRICIA CONSTANTE 22

3. Ideas de control
• Lazo abierto: Confiando absolutamente en el diseño
29/07/2015 PATRICIA CONSTANTE 23

4. Ideas de control
• Lazo cerrado: Vigilando continuamente el proceso
29/07/2015 PATRICIA CONSTANTE 24

5. OPERARIO
• Recibe información de diferentes fuentes, y debe
saber interpretarla y ponderarla.
• Información de:
– Sistemas de proceso (Máquinas)
– Herramientas
– Entorno
– Resultado del proceso
29/07/2015 PATRICIA CONSTANTE 25

6. COLORES
• Sensación de color a través de: Luminosidad, color,
tono
• Destacan y crean impacto visual, pero obligan a
forzar el enfoque del ojo (estrés visual)
29/07/2015 PATRICIA CONSTANTE 26

7. colores
29/07/2015 PATRICIA CONSTANTE 27

8. Colores según estado
29/07/2015 PATRICIA CONSTANTE 28

9. Colores según campo de trabajo
29/07/2015 PATRICIA CONSTANTE 29

10. Colores según convenciones
29/07/2015 PATRICIA CONSTANTE 30

11. contrastes
29/07/2015 PATRICIA CONSTANTE 31

12. polaridad
• Polaridad positiva: Los brillos se aprecian menos.
• Polaridad negativa: menos iluminación en la pantalla, las
letras destacan del fondo.
29/07/2015 PATRICIA CONSTANTE 32

13. señalización
29/07/2015 PATRICIA CONSTANTE 33

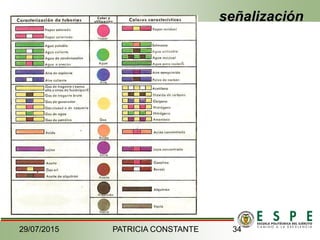

14. señalización
29/07/2015 PATRICIA CONSTANTE 34

15. V
SCADA
(SUPERVISORY CONTROL AND DATA ACQUISITION)

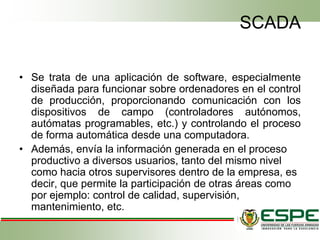

16. SCADA
• Se trata de una aplicación de software, especialmente
diseñada para funcionar sobre ordenadores en el control
de producción, proporcionando comunicación con los
dispositivos de campo (controladores autónomos,
autómatas programables, etc.) y controlando el proceso
de forma automática desde una computadora.
• Además, envía la información generada en el proceso
productivo a diversos usuarios, tanto del mismo nivel
como hacia otros supervisores dentro de la empresa, es
decir, que permite la participación de otras áreas como
por ejemplo: control de calidad, supervisión,
mantenimiento, etc.

17. TAREAS
• ALARMAS
• CONTROL DE USUARIOS
• GESTIÓN DE RECETAS
• GENERACIÓN DE DATOS HISTÓRICOS
29/07/2015PATRICIA CONSTANTE 37

18. 29/07/2015PATRICIA CONSTANTE 38

19. SCADA hardware
On a more complex SCADA system there are essentially
five levels or hierarchies:
• Field level instrumentation and control devices
• Marshalling terminals and RTUs
• Communications system
• The master station(s)
• The commercial data processing department computer
system
29/07/2015 PATRICIA CONSTANTE 39

20. SCADA hardware
On a more complex SCADA system there are essentially
five levels or hierarchies:
• Field level instrumentation and control devices
• Marshalling terminals and RTUs
• Communications system
• The master station(s)
• The commercial data processing department computer
system
29/07/2015 PATRICIA CONSTANTE 40

21. SCADA software
Key features of SCADA software are:
• User interface
• Graphics displays
• Alarms
• Trends
• RTU (and PLC) interface
• Scalability
• Access to data
• Database
• Networking
• Fault tolerance and redundancy
• Client/server distributed processing
29/07/2015 PATRICIA CONSTANTE 41

22. Sistema SCADA
29/07/2015 PATRICIA CONSTANTE 42

23. Red ethernet en un sistema SCADA
29/07/2015 PATRICIA CONSTANTE 43

24. Software SCADA
29/07/2015 PATRICIA CONSTANTE 44
