1. FACULTAD DE SALUD PÚBLICA
ESCUELA DE MEDICINA
TEMAS:
IMAGEN, FORMAS, SMART ART Y EDITOR
DE ECUACIONES.
DOCENTE: Ing. Miguel Ávalos
ESTUDIANTE: Isabel Pazmiño
SEMESTRE: 4 to A
AÑO: 2013-2014

2. Contenido
1.
¿CÓMO INSERTAR UNA IMAGEN EN WORD? ....................................................................4
1.1 Insertar imágenes prediseñadas..................................................................................................4
1.2 Insertar una imagen de una página Web .....................................................................................5
1.3 Insertar una imagen vinculada desde una página Web ...............................................................5
1.4 Insertar una imagen desde un archivo .........................................................................................5
2.- PARA INSERTAR UNA FORMA .................................................................................................6
Paso 1:...............................................................................................................................................6
Paso 2:...............................................................................................................................................6
3.
INSERTAR UN LIENZO DE DIBUJO .......................................................................................7
4.
DIBUJAR UNA FORMA LIBRE ................................................................................................8
5. ECUACIONES ................................................................................................................................9
5.1 Insertar una ecuación o expresión usada frecuentemente o integrada.......................................10
5.2 Insertar una ecuación o expresión usando símbolos matemáticos o estructuras integradas......10
5.3 Editar una ecuación o expresión ...............................................................................................12
5.4 Agregar una ecuación o expresión a la lista de ecuaciones o expresiones usadas frecuentemente
........................................................................................................................................................12
5.5 Eliminar una ecuación o expresión de la lista de ecuaciones o expresiones usadas
frecuentemente ................................................................................................................................13
5.6 Agregar elementos a la lista de entradas de Autocorrección matemática .................................13
Gráficos SmartArt ...............................................................................................................................14
BIBLIOGRAFÍA ................................................................................................................................17

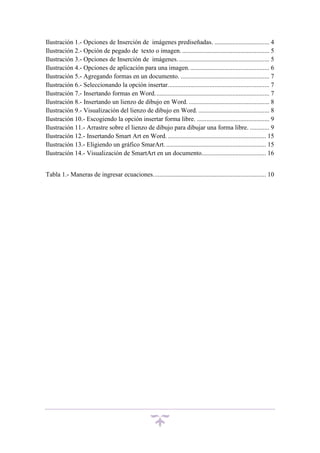

3. Ilustración 1.- Opciones de Inserción de imágenes prediseñadas. .................................. 4
Ilustración 2.- Opción de pegado de texto o imagen. ...................................................... 5
Ilustración 3.- Opciones de Inserción de imágenes. ........................................................ 5
Ilustración 4.- Opciones de aplicación para una imagen. ................................................. 6
Ilustración 5.- Agregando formas en un documento. ....................................................... 7
Ilustración 6.- Seleccionando la opción insertar. .............................................................. 7
Ilustración 7.- Insertando formas en Word. ...................................................................... 7
Ilustración 8.- Insertando un lienzo de dibujo en Word. .................................................. 8
Ilustración 9.- Visualización del lienzo de dibujo en Word. ............................................ 8
Ilustración 10.- Escogiendo la opción insertar forma libre. ............................................. 9
Ilustración 11.- Arrastre sobre el lienzo de dibujo para dibujar una forma libre. ............ 9
Ilustración 12.- Insertando Smart Art en Word. ............................................................. 15
Ilustración 13.- Eligiendo un gráfico SmarArt. .............................................................. 15
Ilustración 14.- Visualización de SmartArt en un documento........................................ 16
Tabla 1.- Maneras de ingresar ecuaciones. ..................................................................... 10

4. 1. ¿CÓMO INSERTAR UNA IMAGEN EN WORD?
En los documentos se pueden insertar o copiar fotografías e imágenes prediseñadas
procedentes de muchos orígenes distintos, incluidas las descargadas de un sitio Web que
provea imágenes prediseñadas, las copiadas de una página Web o las insertadas desde un
archivo donde guarde imágenes.
También puede cambiar la ubicación de una fotografía o imagen prediseñada dentro de
un documento.
¿Qué desea hacer?




Insertar imágenes prediseñadas
Insertar una imagen de una página Web
Insertar una imagen desde un archivo
Convertir una imagen entre líneas en una imagen flotante y viceversa
1.1 Insertar imágenes prediseñadas
1.
En el grupo Ilustraciones de la ficha Insertar, haga clic en Imágenes prediseñadas.
Ilustración 1.- Opciones de Inserción de imágenes prediseñadas.
2.
En el panel de tareas Imágenes prediseñadas, en el cuadro de texto Buscar, escriba
una palabra o frase que describa la imagen que desea, o bien, escriba todo el nombre del
archivo de la imagen o parte de él.
3.
Para acotar la búsqueda, siga uno de los procedimientos siguientes o ambos:

Para limitar los resultados de la búsqueda a una colección de imágenes
prediseñadas específica, en el cuadro Buscar en, haga clic en la flecha y seleccione la
colección en la que desea buscar.

Para limitar a imágenes prediseñadas los resultados de la búsqueda, haga clic en
la flecha del cuadro Los resultados deben ser y active la casilla de verificación que
aparece junto a Imágenes prediseñadas.
En el panel de tareas Imágenes prediseñadas, también puede buscar fotografías, películas
y sonidos. Si desea incluir cualquiera de esos tipos de medios, active las casillas de
verificación correspondientes a los mismos.
4.
Haga clic en Buscar.

5. 5.
En la lista de resultados, haga clic en la imagen prediseñada para insertarla.
1.2 Insertar una imagen de una página Web
1.
Abra el documento de Microsoft Office Word.
2.
Desde la página Web, arrastre hasta el documento de Word la imagen que desee
insertar.
3.
Asegúrese de que la imagen elegida no es un vínculo a otra página Web. Si arrastra
una imagen vinculada, se insertará en el documento como vínculo en lugar de como
imagen.
1.3 Insertar una imagen vinculada desde una página Web
1.
Abra el documento de Word.
2.
En la página Web, haga clic con el botón secundario del mouse (ratón) en la
imagen que desee y haga clic en Copiar.
3.
En el documento de Word, haga clic con el botón secundario en el lugar donde
desee insertar la imagen y, a continuación, haga clic en Pegar.
Ilustración 2.- Opción de pegado de texto o imagen.
1.4 Insertar una imagen desde un archivo
1.
Haga clic en el lugar en que desee insertar la imagen.
2.
En el grupo Ilustraciones de la ficha Insertar, haga clic en Imagen.
Ilustración 3.- Opciones de Inserción de imágenes.
3.
Busque la imagen que desee insertar.
4.
Haga doble clic en la imagen que desee insertar.

6. NOTA: De forma predeterminada, Microsoft Word incrusta las imágenes en los
documento. Para reducir el tamaño de los archivos, puede vincular las imágenes. En el
cuadro de diálogo Insertar imagen, haga clic en la flecha situada junto a Insertar y, a
continuación, haga clic en Vincular a archivo.
Convertir una imagen entre líneas en una imagen flotante y viceversa
1.
Si la imagen no se encuentra en un lienzo de dibujo, seleccione la imagen. Si la
imagen se encuentra en un lienzo de dibujo, seleccione el lienzo.
2. En Herramientas de imagen, en el grupo Organizar de la ficha Formato, haga clic
en Posición.
Ilustración 4.- Opciones de aplicación para una imagen.
Si no aparece la opción Posición, haga clic en Organizar y, a continuación, en Posición.

Siga uno de estos procedimientos:

Para transformar una imagen entre líneas en una imagen flotante, seleccione el
estilo de ajuste que desee.
Para transformar una imagen flotante en una imagen entre líneas, elija En línea con el
texto (normal).
2.- PARA INSERTAR UNA FORMA
Paso 1:
Haz clic sobre la pestaña Insertar de la cinta de opciones y luego, pulsa sobre
Formas.
Paso 2: Selecciona la forma que quieras incluir del menú desplegable.
Paso 3: Arrastra el cursor con forma de cruz hasta que la forma alcance el tamaño que
deseas. Luego, libera el botón del mouse. La forma quedará insertada.

7. Ilustración 5.- Agregando formas en un documento.
3. INSERTAR UN LIENZO DE DIBUJO
Al dibujar formas en un documento y conectarlas entre sí con conectores, inserta en
primer lugar un lienzo de dibujo en el documento.
Solo puede dibujar los conectores dentro del lienzo de dibujo.
1. Haga clic en la ficha Insertar.
Ilustración 6.- Seleccionando la opción insertar.
2. Haga clic en Formas en Ilustraciones.
Ilustración 7.- Insertando formas en Word.
3. Haga clic en Nuevo lienzo de dibujo.

8. Ilustración 8.- Insertando un lienzo de dibujo en Word.
Se inserta un lienzo de dibujo en el documento.
Ilustración 9.- Visualización del lienzo de dibujo en Word.
4. DIBUJAR UNA FORMA LIBRE
1. Haga clic en la ficha Insertar.
2. Haga clic en Formas en Ilustraciones.
3. Haga clic en
(Forma libre) en Líneas.

9. Ilustración 10.- Escogiendo la opción insertar forma libre.
4. Haga clic una vez y, a continuación, haga clic en otro punto sobre el lienzo de dibujo para
dibujar una línea recta.
Ilustración 11.- Arrastre sobre el lienzo de dibujo para dibujar una forma libre.
5. Haga doble clic en el punto final de la forma libre que está dibujando para terminar de dibujar
la forma libre.
5. ECUACIONES
Puede insertar y editar ecuaciones y expresiones matemáticas directamente en Word y
guardarlas como plantillas para volver a usarlas más tarde.
Las versiones anteriores de Word usan el complemento Editor de ecuaciones de Microsoft
o el complemento MathType. Sin embargo, puede usar a5 para abrir y editar ecuaciones

10. o expresiones matemáticas que se crearon en versiones anteriores de Word o MathType.
También puede crear ecuaciones o expresiones que sean compatibles con versiones
anteriores de Word, usando Editor de ecuaciones de Microsoft. Siga uno de estos
procedimientos:
5.1 Insertar una ecuación o expresión usada frecuentemente o integrada.
Para ahorrar tiempo, puede insertar una ecuación integrada y editarla para que se ajuste a
sus necesidades en lugar de escribir la ecuación carácter por carácter.
1. Haga clic donde desea insertar una ecuación o expresión.
2. En la pestaña Elementos del documento, en Matemáticas,
haga clic en la flecha al lado de Ecuación y, a continuación,
seleccione la ecuación o expresión que desee en la galería de
ecuaciones.
Para editar una variable en una ecuación o expresión, pulse las teclas de flecha derecha o
izquierda hasta que la variable que desea modificar aparezca resaltada. A continuación,
mantenga pulsada la tecla MAYÚS y pulse las teclas de flecha derecha o izquierda para
seleccionar la variable.
5.2 Insertar una ecuación o expresión usando símbolos matemáticos o estructuras
integradas
Puede escribir una ecuación o expresión seleccionando cualquier combinación de
símbolos matemáticos individuales y estructuras matemáticas integradas, como se
muestra en este ejemplo:
1. Haga clic donde desea insertar una ecuación o expresión.
2. En la pestaña Elementos del documento, en Matemáticas, haga
clic en Ecuación.
3. Realice cualquiera de estos procedimientos:
Tabla 1.- Maneras de ingresar ecuaciones.
PARA
Insertar
símbolos
matemáticos
individuales en una
ecuación
HAGA ESTO
En la pestaña Herramientas de ecuación, en Símbolos matemáticos,
genere la ecuación seleccionando los símbolos matemáticos adecuados
y escribiendo variables y números.

11. Para ver más símbolos matemáticos, coloque el puntero en un símbolo
matemático y haga clic en
.
Insertar estructuras
matemáticas
integradas en una
ecuación
En la pestaña Herramientas de ecuación, en Estructuras, genere la
ecuación seleccionando expresiones matemáticas en las categorías
disponibles. Por ejemplo, para insertar una fracción, haga clic
en Fracción y, a continuación, haga clic en el estilo de fracción que
desee.
Para editar una variable en una ecuación o expresión, pulse las teclas
de flecha derecha o izquierda hasta que la variable que desea modificar
aparezca resaltada. A continuación, mantenga pulsada la tecla
MAYÚS y pulse las teclas de flecha derecha o izquierda para
seleccionar la variable.
4. Haga clic fuera de la ecuación o expresión para salir de ella y, a continuación,
vuelva al documento.
NOTAS: Cuando inserta una ecuación o expresión, Word la convierte automáticamente
al formato profesional. Para cambiar la ecuación o expresión de formato
profesional
a lineal
, haga clic en la flecha
que se encuentra junto a la ecuación y, a continuación, haga clic en Lineal.


Para cambiar la ecuación o expresión en un gráfico autónomo, haga clic en la
flecha junto a la ecuación y, a continuación haga clic en Cambiar a Mostrar.
Tras cambiar la ecuación o expresión en un gráfico autónomo, puede establecer
la justificación a Izquierda, Derecha, Centrado o Centrado como grupo.
Puede usar caracteres Unicode y entradas de Autocorrección matemática para
sustituir texto por símbolos. Insertar símbolos matemáticos usando la
Autocorrección matemática
En lugar de buscar por toda la galería símbolos matemáticos para crear una ecuación o
expresión, puede usar la Autocorrección matemática para agregar rápidamente símbolos
matemáticos de uso común para una ecuación o expresión, como el símbolo para pi.
NOTA Para ver todas las entradas de Autocorrección matemática disponibles, en el
menú Herramientas, haga clic en Autocorrección y, a continuación, haga clic en la
pestaña Autocorrección matemática.
1. Haga clic donde desea insertar una ecuación o expresión.

12. 2. En la pestaña Elementos del documento, en Matemáticas, haga clic
en Ecuación.
3. En el cuadro de ecuación, escriba una barra diagonal inversa seguida por el
nombre descriptivo o el alias del símbolo matemático que desee insertar. Por
ejemplo, para insertar el símbolo para pi, escriba pi, y a continuación, presione
la BARRA ESPACIADORA.
5.3 Editar una ecuación o expresión
1. Haga clic en la ecuación o expresión.
2. En la pestaña Herramientas de ecuación, en Símbolos matemáticos o
en Estructuras, seleccione los símbolos matemáticos o estructura que desea
agregar a la ecuación o escriba o elimine las variables y los números de la
ecuación.
Para editar una variable en una ecuación o expresión, pulse las teclas de flecha derecha o
izquierda hasta que la variable que desea modificar aparezca resaltada. A continuación,
mantenga pulsada la tecla MAYÚS y pulse las teclas de flecha derecha o izquierda para
seleccionar la variable.
3.
Haga clic fuera de la ecuación o expresión para salir de ella y, a continuación,
vuelva
al
documento.
NOTAS:
Para
cambiar
la
ecuación
o
expresión
de
formato
profesional
a lineal
, haga clic en la flecha
que se encuentra junto a la ecuación y, a continuación, haga clic en Lineal.

Para cambiar la ecuación o expresión en un gráfico autónomo, haga clic en la
flecha junto a la ecuación y, a continuación haga clic en Cambiar a Mostrar.
Tras cambiar la ecuación o expresión en un gráfico autónomo, puede establecer
la justificación a Izquierda, Derecha, Centrado o Centrado como grupo.
5.4 Agregar una ecuación o expresión a la lista de ecuaciones o expresiones usadas
frecuentemente
1. Haga clic en la ecuación o expresión.
2. Haga clic en la flecha al lado de la ecuación o expresión y, a continuación, haga
clic en Guardar como nueva ecuación.
3. En el cuadro Nombre, escriba un nombre para la ecuación o expresión.
4. En el menú emergente Categoría, seleccione una de las categorías existentes o
bien agregue una nueva categoría escribiéndola en el cuadro Categoría. Por
ejemplo, Mis ecuaciones.
5. En el cuadro Descripción, escriba una breve descripción de la ecuación o
expresión y, a continuación, haga clic en Aceptar.

13. NOTA Para obtener acceso a la ecuación o expresión más tarde, en la
pestaña Elementos del documento, en Matemáticas, haga clic en la flecha al lado
de Ecuación y, a continuación, seleccione la ecuación o expresión que desee en la galería
de ecuaciones.
5.5 Eliminar una ecuación o expresión de la lista de ecuaciones o expresiones usadas
frecuentemente
Cuando deje de necesitar una ecuación, podrá eliminarla de la lista de ecuaciones o
expresiones usadas frecuentemente.
PRECAUCIÓN Asegúrese de eliminar solo aquellas ecuaciones y expresiones que
usted haya creado y agregado a la lista de ecuaciones usadas frecuentemente. Aunque
puede eliminar cualquiera de las ecuaciones de la categoría integrada que se instalaron
con Word, la única manera de restaurarlas es volver a crearlas manualmente o volver a
instalar Word. Todas las ecuaciones integradas y definidas por el usuario se almacenan
en el archivo /Users/ nombreusuario/Library/Application Support/Microsoft/Office/User
Templates/My Document Elements/Equations.dotx. Si utiliza Mac OS X 7 (Lion), la
carpeta Biblioteca está oculta de manera predeterminada. Para mostrarla, en el Finder,
haga clic en el menú Ir y, a continuación, mantenga presionada la tecla OPCIÓN.
1. En la pestaña Elementos del documento, en Matemáticas, haga
clic en la flecha junto a Ecuación.
2. Mantenga presionada la tecla CONTROL, haga clic en la
ecuación o expresión que desea eliminar y, a continuación, haga clic
en Eliminar en el menú contextual.
5.6 Agregar elementos a la lista de entradas de Autocorrección matemática
Puede usar la Autocorrección matemática para insertar rápidamente símbolos que están
incluidos en la lista integrada de entradas de Autocorrección matemática. Por ejemplo,
escriba pi para insertar el símbolo para pi. Si la lista de entradas integradas no contiene
las correcciones que desea, puede agregar nuevas entradas.
1. En el menú Herramientas, haga clic en Autocorrección y, a continuación, haga
clic en la pestaña Autocorrección matemática.
2. En el cuadro Reemplazar, escriba una barra diagonal inversa seguida por el
nombre descriptivo o el alias para el símbolo matemático que desea usar. Por
ejemplo, más.
3. En el cuadro Con, escriba el símbolo que desea que aparezca cuando escribe una
barra diagonal inversa con el nombre descriptivo. Por ejemplo, el signo más (+).
4. Haga clic en Agregar.

14. Gráficos SmartArt
Un elemento gráfico SmartArt es una representación visual de la información que se
puede crear de forma fácil y rápida eligiendo entre los diferentes diseños, con el objeto
de comunicar mensajes o ideas eficazmente.
La mayor parte del contenido que se crea con programas de Microsoft Office es textual,
aunque el uso de ilustraciones mejora la forma de entender y recordar un texto, además
de promover la acción. Crear ilustraciones con la calidad de un diseñador puede ser un
reto, especialmente si el usuario no es un profesional del diseño o no se puede permitir
contratar uno. Si usa versiones de Microsoft Office anteriores a Office 2007, puede
perder gran cantidad de tiempo en conseguir que las formas tengan el mismo tamaño y
estén correctamente alineadas. También necesitará tiempo para conseguir que el texto
tenga la apariencia adecuada y para aplicar formato manualmente a las formas para que
se adapten al estilo general del documento. Con los elementos gráficos SmartArt, podrá
crear ilustraciones con la calidad de un diseñador con solo hacer clic unas cuantas
veces.
Al crear un elemento gráfico SmartArt, se le pide al usuario que elija un tipo de
elemento gráfico SmartArt, como Proceso, Jerarquía, Ciclo o Relación. Cada tipo de
elemento gráfico SmartArt contiene varios diseños diferentes. Una vez elegido el
diseño, es muy fácil cambiar el diseño o tipo de elemento gráfico SmartArt. La mayor
parte del texto y el resto del contenido, así como los colores, estilos, efectos y el formato
de texto, se transfieren automáticamente al nuevo diseño.
También puede agregar y quitar formas en un elemento gráfico SmartArt para ajustar
la estructura del diseño. Por ejemplo, aunque el diseño Proceso básico aparezca con
tres formas, puede ser que su proceso solo necesite dos o quizás cinco. A medida que
agrega o quita formas y modifica el texto, la disposición de las formas y la cantidad de
texto que contienen se actualizan automáticamente y se mantiene el diseño y el borde
original del diseño del elemento gráfico SmartArt.
A continuación aprenderá a crear un gráfico SmartArt:

15. 1° Haga clic en la ficha Insertar.
2° En el grupo Ilustraciones, haga clic en SmartArt.
Ilustración 12.- Insertando Smart Art en Word.
3° En el cuadro de diálogo Elegir un gráfico SmartArt, haga clic en algún elemento
gráfico, por ejemplo Proceso.
4° Elige algún gráfico a insertar.
5° Haga clic en Aceptar.
Ilustración 13.- Eligiendo un gráfico SmarArt.
6° En el Panel de texto, Escribir aquí el texto, escriba algún texto en especial.
Cada vez que escriba el texto, automáticamente el gráfico va tomando forma.

16. Ilustración 14.- Visualización de SmartArt en un documento.
Si necesita transmitir más de dos ideas, use otro diseño que tenga más de dos formas
para texto, como el diseño Pirámide básica del tipo Pirámide. Tenga en cuenta que
cambiar los diseños o los tipos de elementos gráficos SmartArt puede alterar el
significado de la información. Por ejemplo, un diseño con flechas hacia la derecha,
como Proceso básico del tipo Proceso, no significa lo mismo que un elemento gráfico
SmartArt con flechas en círculo, como Ciclo continuo del tipo Ciclo.
PROPÓSITO DEL GRÁFICO
Mostrar información no secuencial
Lista
Mostrar los pasos de un proceso o escala de tiempo
Proceso
Mostrar un proceso continuo
Ciclo
Mostrar un árbol de decisión
Jerarquía
Crear un organigrama
Jerarquía
Ilustrar conexiones
Relación
Mostrar cómo las partes se relacionan con un todo.
Matriz
Mostrar relaciones proporcionales con el mayor componente en la parte superior o Pirámide
inferior.
