Este documento proporciona información sobre las tomografías y radiografías recomendadas para diferentes partes del cuerpo de los caballos. Detalla los ángulos específicos para tomar imágenes del casco, cuartilla, menudillo, caña, carpos, codo, hombro, corvejón, babilla, cuello, cabeza, espalda y abdomen. Además, describe los sitios de inserción de tendones y ligamentos importantes y el cierre de placas epifisiarias.

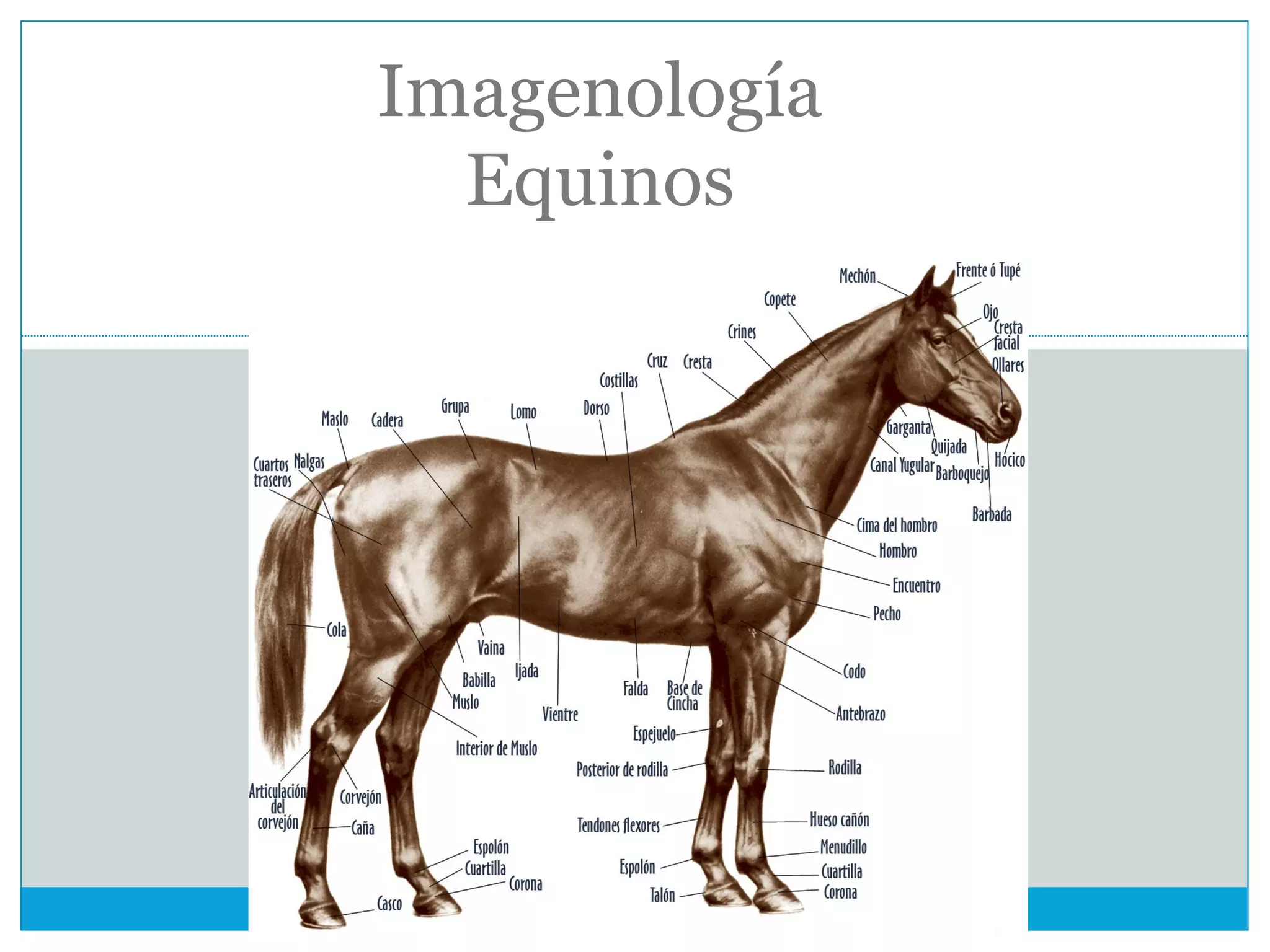

1. Imagenología
Equinos

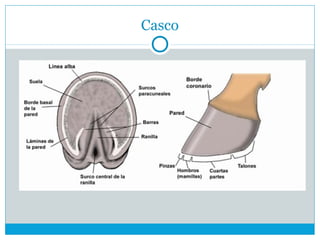

2. Casco

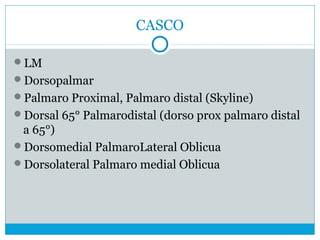

3. CASCO
LM
Dorsopalmar
Palmaro Proximal, Palmaro distal (Skyline)
Dorsal 65° Palmarodistal (dorso prox palmaro distal
a 65°)
Dorsomedial PalmaroLateral Oblicua
Dorsolateral Palmaro medial Oblicua

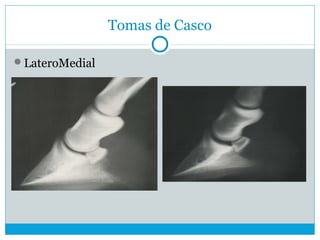

4. Tomas de Casco
LateroMedial

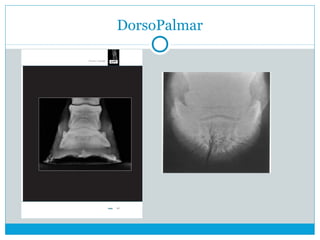

5. DorsoPalmar

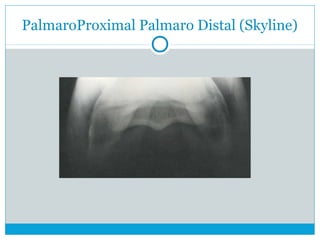

6. PalmaroProximal Palmaro Distal (Skyline)

7. Dorsal 65° Palmarodistal (dorso prox palmaro
distal a 65°)

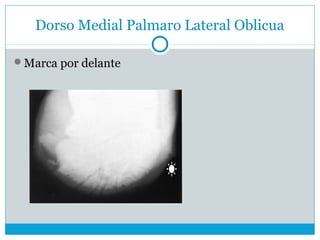

8. Dorso Medial Palmaro Lateral Oblicua
Marca por delante

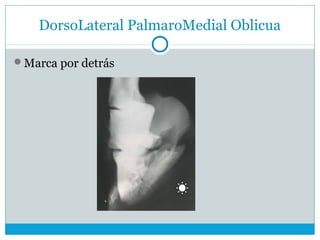

9. DorsoLateral PalmaroMedial Oblicua
Marca por detrás

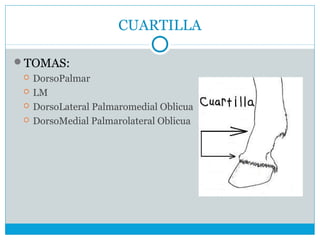

10. CUARTILLA
TOMAS:
 DorsoPalmar
 LM
 DorsoLateral Palmaromedial Oblicua
 DorsoMedial Palmarolateral Oblicua

11. DorsoPalmar Latero Medial

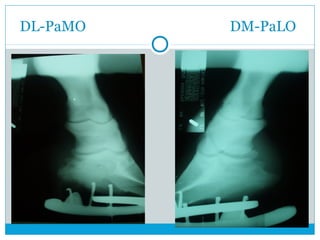

12. DL-PaMO DM-PaLO

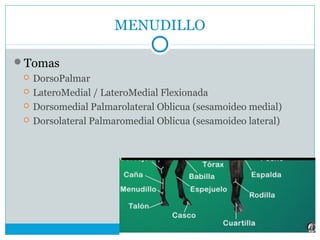

13. MENUDILLO
Tomas
 DorsoPalmar
 LateroMedial / LateroMedial Flexionada

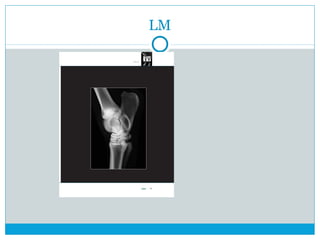

 Dorsomedial Palmarolateral Oblicua (sesamoideo medial)
 Dorsolateral Palmaromedial Oblicua (sesamoideo lateral)

14. DorsoPalmar

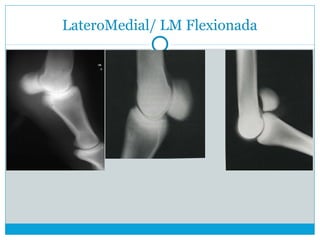

15. LateroMedial/ LM Flexionada

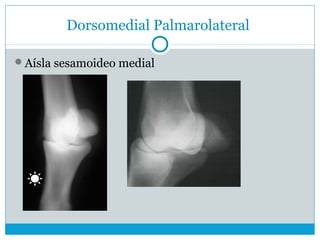

16. Dorsomedial Palmarolateral
Aísla sesamoideo medial

17. Dorsolateral Palmaromedial Oblicua
Aísal sesamoideo lateral

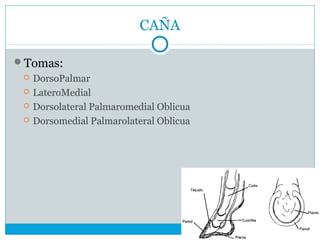

18. CAÑA
Tomas:
 DorsoPalmar
 LateroMedial
 Dorsolateral Palmaromedial Oblicua
 Dorsomedial Palmarolateral Oblicua

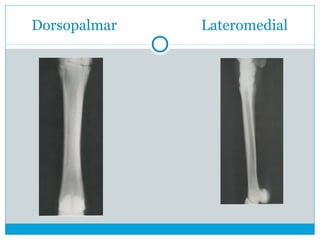

19. Dorsopalmar Lateromedial

20. Dorsolateral Palmaromedial Oblicua

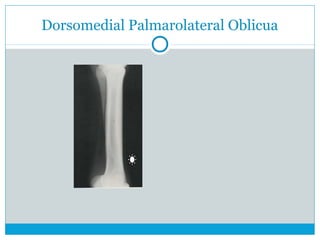

21. Dorsomedial Palmarolateral Oblicua

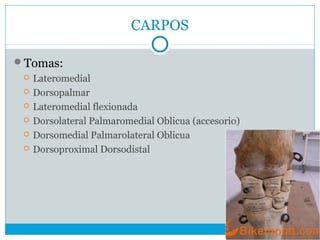

22. CARPOS
Tomas:
 Lateromedial
 Dorsopalmar
 Lateromedial flexionada
 Dorsolateral Palmaromedial Oblicua (accesorio)
 Dorsomedial Palmarolateral Oblicua
 Dorsoproximal Dorsodistal

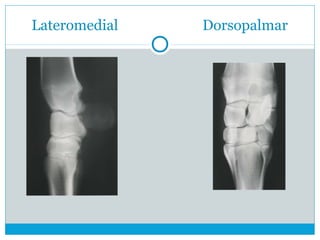

23. Lateromedial Dorsopalmar

24. Latero medial flexionada

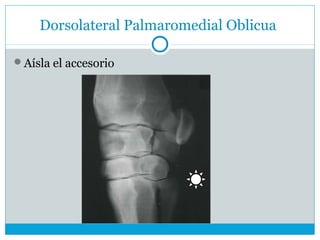

25. Dorsolateral Palmaromedial Oblicua
Aísla el accesorio

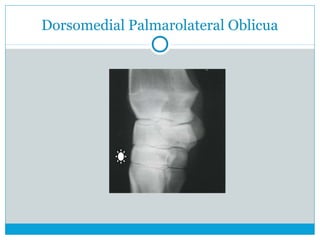

26. Dorsomedial Palmarolateral Oblicua

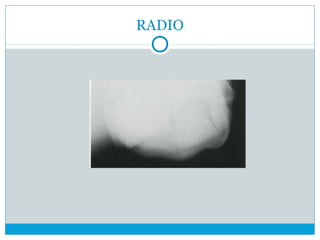

27. RADIO

28. FILA PROX. CARPOS FILA DIS. CARPOS

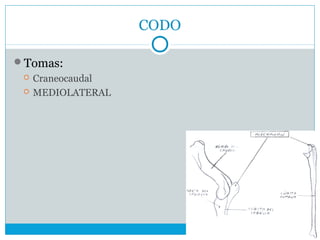

29. CODO
Tomas:
 Craneocaudal
 MEDIOLATERAL

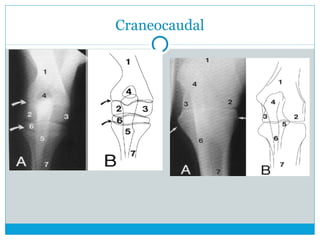

30. Craneocaudal

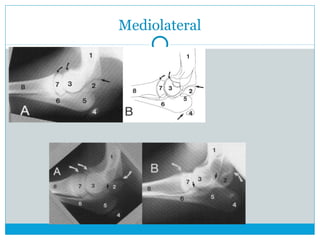

31. Mediolateral

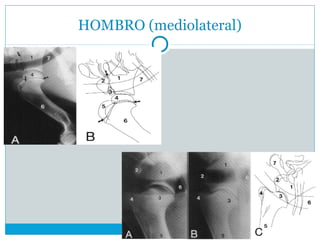

32. HOMBRO (mediolateral)

33. CORVEJÓN
Dorsoplantar
LM
Dorsolateral Plantaro medial oblicua
Dorsomedial Plantarolateral Oblicua
LM Flexionada

34. Dorsoplantar

35. LM

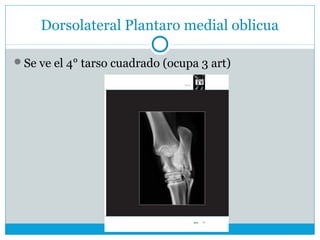

36. Dorsolateral Plantaro medial oblicua
Se ve el 4° tarso cuadrado (ocupa 3 art)

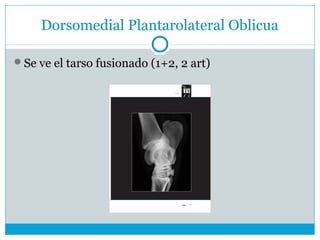

37. Dorsomedial Plantarolateral Oblicua
Se ve el tarso fusionado (1+2, 2 art)

38. Babilla
LM
Ca-Cr

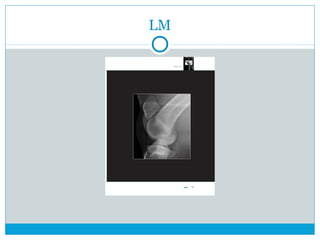

39. LM

40. Ca-Cr

41. CUELLO
Tomas
 LL derecha
 LL izq
 DV
 VD

42. CABEZA
Tomas:
 DV
 VD
 LL
 Dorsalder Dorsalizq 65° ventral Oblicua
 Intraoral VD

43. VD

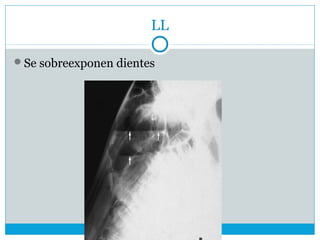

44. LL
Se sobreexponen dientes

45. Dorsalder Dorizq 65° ventral Oblicua

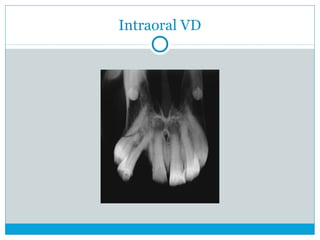

46. Intraoral VD

47. ESPALDA
LL

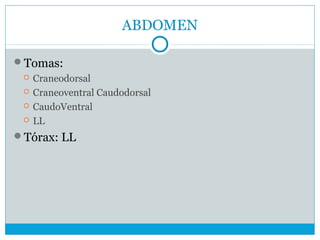

48. ABDOMEN
Tomas:
 Craneodorsal
 Craneoventral Caudodorsal
 CaudoVentral
 LL
Tórax: LL

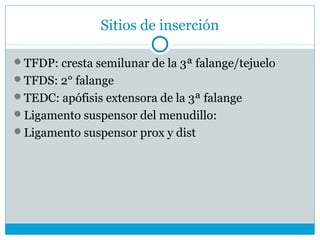

49. Sitios de inserción
TFDP: cresta semilunar de la 3ª falange/tejuelo
TFDS: 2° falange
TEDC: apófisis extensora de la 3ª falange
Ligamento suspensor del menudillo:
Ligamento suspensor prox y dist

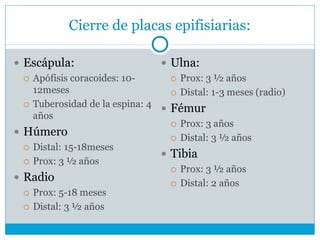

50. Cierre de placas epifisiarias:
