1. IES Pedro Simón Abril
INFORMÁTICA 4º ESO

2. 1. INTRODUCCIÓN
A partir de 1959 surgen los programas CAD (Diseño Asistido por
Ordenador) que fueron aplicados a diseños de ingeniería naval,
automovilística y aeronáutica. Hoy en día el acrónimo CAD se utiliza
para designar los programas de arquitectura e ingeniería.
Además de CAD también encontramos programas de diseño 3D (3D
Studio) o de retoque de imágenes digitales ( PhotoShop).
Utilizar unos programas u otros dependerá del formato de imagen con
el que estemos trabajando: imágenes vectoriales (formadas por la
consecución de formas básicas como líneas, círculos,…) o de mapa de
puntos (formadas por la conjunción de puntos o píxeles)
En la industria del cine, también se utilizan programas de modelado
3D para efectos especiales o creación de películas de animación.
IES Pedro Simón Abril
INFORMÁTICA 4º ESO

3. 2. FORMATOS DIGITALES
Dibujos vectoriales
Son los que están formados por formas geométricas básicas (líneas, círculos….)
que agrupadas armónicamente forman el dibujo. Estas imágenes están
creadas a partir de formulaciones matemáticas.
Los archivos de dibujo que se construyen a partir de formulaciones
matemáticas se denominan archivos vectoriales o formatos de
dibujo vectorial
Las ventajas de los dibujos vectoriales son:
•No pierden calidad cuando se modifican
•Los archivos que se generan tienen un tamaño pequeño
•Se pueden modificar fácilmente las partes del dibujo
IES Pedro Simón Abril
INFORMÁTICA 4º ESO

4. Los tipos de archivos o extensiones vectoriales más importantes son:
Extensión Características
wmf Propia de las aplicaciones de Windows
odg Propia de documentos (ODT) de OpemOffice
cdr Corresponde al programa Corel Draw
ai Propia de la aplicación Adobe Illustrator
eps Formato PostScript: sirve como transporte de gráficos
en entornos de impresión gráfica profesional
swf Animación de Macromedia Flash. Muy utilizado en la
creación de páginas Web
svg Formato propio de Internet y utilizado en la aplicación
Inkscape
dxf Propia de programas CAD como Autocad o Qcad
IES Pedro Simón Abril
INFORMÁTICA 4º ESO

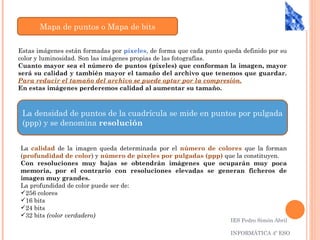

5. Mapa de puntos o Mapa de bits
Estas imágenes están formadas por píxeles, de forma que cada punto queda definido por su
color y luminosidad. Son las imágenes propias de las fotografías.
Cuanto mayor sea el número de puntos (píxeles) que conforman la imagen, mayor
será su calidad y también mayor el tamaño del archivo que tenemos que guardar.
Para reducir el tamaño del archivo se puede optar por la compresión.
En estas imágenes perderemos calidad al aumentar su tamaño.
La densidad de puntos de la cuadrícula se mide en puntos por pulgada
(ppp) y se denomina resolución
La calidad de la imagen queda determinada por el número de colores que la forman
(profundidad de color) y número de píxeles por pulgadas (ppp) que la constituyen.
Con resoluciones muy bajas se obtendrán imágenes que ocuparán muy poca
memoria, por el contrario con resoluciones elevadas se generan ficheros de
imagen muy grandes.
La profundidad de color puede ser de:
256 colores
16 bits
24 bits
32 bits (color verdadero)
IES Pedro Simón Abril
INFORMÁTICA 4º ESO

6. Dado el gran tamaño que pueden alcanzar las imágenes de mapa de bits, en
muchos casos se emplean técnicas de compresión de datos que reducen de
forma más o menos eficaz la cantidad de memoria que ocupan estos archivos.
Básicamente se pueden distinguir dos tipos de compresión, la compresión sin pérdida y
la compresión con pérdida.
Compresión sin pérdida: se guarda la información de la imagen sin pérdida de
IES Pedro Simón Abril
INFORMÁTICA 4º ESO
información
Compresión con pérdida: hay una eliminación de cierta cantidad de datos que hace
disminuir la calidad de la imagen en función del nivel de compresión elegido cada vez que
se guarda.
Ejemplo de técnicas
LZW (Lemple Zif Welch) Sin pérdida: formatos que la admiten: GIF o PDF
RLE (Run Length Encording) Sin pérdida: formatos que la admiten: BMP
JPEG (Joint Photgraphic Experts Group) Con pérdida: formatos que la
admiten: JPG

7. Los tipos de archivos de mapas de puntos más importantes son:
Extensión Tipo de archivo Características
bmp Bit Mapped Picture Formato propio de Microsoft Paint
tif o tiff Tagged Image File Además de la imagen, almacena etiquetas para su
Format posterior tratamiento
IES Pedro Simón Abril
INFORMÁTICA 4º ESO
gif Graphics Muy utilizado en páginas web. Admite compresión
Interchange Format sin pérdida. Permite unir varias imágenes para
crear sensación de movimiento
png Portable Network Es un formato libre muy utilizado en aplicaciones
Graphics como Macromedia Fireworks
jpg o jpeg Joint Photgraphic Admite compresión con pérdida de calidad. Se basa
Experts Group en las propiedades del ojo: percibimos mejor el brillo
que el color y notamos más las variaciones de brillo
en superficies homogéneas que ene otras con
grandes cambios entre ellas.
Este formato se utiliza mucho para la transmisión
de fotografías por internet.
psd PhotShop Document Admite color verdadero, múltiples capas y efectos.
Su tamaño es elevado.

8. Para la edición de imágenes, tanto vectoriales como de mapa de bits, nos encontramos en el
mercado con una amplísima gama de software específico (gratuitos y de pago). Entre los
programas más relevantes destacamos:
Tratamiento de imágenes vectoriales
Nombre Plataforma Descripción
IES Pedro Simón Abril
INFORMÁTICA 4º ESO
Corel Draw Windows Muy potente. Se distribuye junto a muchas
imágenes prediseñadas y fuentes de texto
QCAD Windows Buena alternativa a AutoCad
AutoCad Windows La aplicación más potente para diseño en
ingeniería y arquitectura
Tratamiento de imágenes de Mapa de Bits
Nombre Plataforma Descripción
El Gimp Windows/Linux/MacOs Similar a PhotoShop. Es gratuito
PhotoShop Windows/MacOs La aplicación más utilizada en entornos
profesionales.

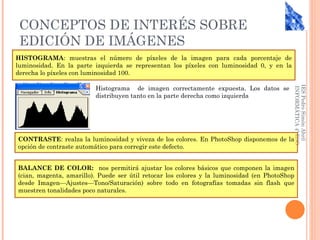

9. CONCEPTOS DE INTERÉS SOBRE
EDICIÓN DE IMÁGENES
HISTOGRAMA: muestras el número de píxeles de la imagen para cada porcentaje de
luminosidad. En la parte izquierda se representan los píxeles con luminosidad 0, y en la
derecha lo píxeles con luminosidad 100.
Histograma de imagen correctamente expuesta. Los datos se
IES Pedro Simón Abril
INFORMÁTICA 4º ESO
distribuyen tanto en la parte derecha como izquierda
CONTRASTE: realza la luminosidad y viveza de los colores. En PhotoShop disponemos de la
opción de contraste automático para corregir este defecto.
BALANCE DE COLOR: nos permitirá ajustar los colores básicos que componen la imagen
(cian, magenta, amarillo). Puede ser útil retocar los colores y la luminosidad (en PhotoShop
desde Imagen—Ajustes—Tono/Saturación) sobre todo en fotografías tomadas sin flash que
muestren tonalidades poco naturales.
