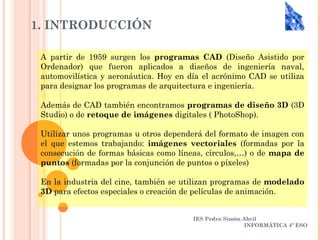

- 2. 1. INTRODUCCIÓN A partirde 1959 surgen los programas CAD (Diseño Asistido por Ordenador) que fueron aplicados a diseños de ingeniería naval, automovilística y aeronáutica. Hoy en día el acrónimo CAD se utiliza para designar los programas de arquitectura e ingeniería. Además de CAD también encontramos programas de diseño 3D (3D Studio) o de retoque de imágenes digitales ( PhotoShop). Utilizar unos programas u otros dependerá del formato de imagen con el que estemos trabajando: imágenes vectoriales (formadas por la consecución de formas básicas como líneas, círculos,…) o de mapa de puntos (formadas por la conjunción de puntos o píxeles) En la industria del cine, también se utilizan programas de modelado 3D para efectos especiales o creación de películas de animación. IES Pedro Simón Abril INFORMÁTICA 4º ESO

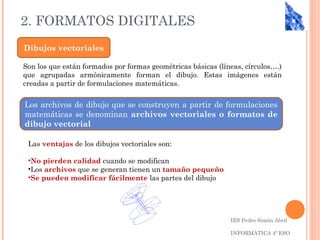

- 3. 2. FORMATOS DIGITALES IESPedro Simón Abril INFORMÁTICA 4º ESO Dibujos vectoriales Son los que están formados por formas geométricas básicas (líneas, círculos….) que agrupadas armónicamente forman el dibujo. Estas imágenes están creadas a partir de formulaciones matemáticas. Los archivos de dibujo que se construyen a partir de formulaciones matemáticas se denominan archivos vectoriales o formatos de dibujo vectorial Las ventajas de los dibujos vectoriales son: •No pierden calidad cuando se modifican •Los archivos que se generan tienen un tamaño pequeño •Se pueden modificar fácilmente las partes del dibujo

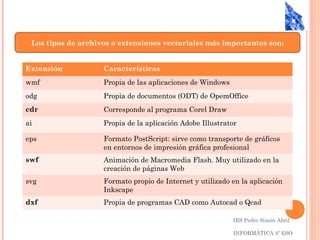

- 4. IES Pedro SimónAbril INFORMÁTICA 4º ESO Extensión Características wmf Propia de las aplicaciones de Windows odg Propia de documentos (ODT) de OpemOffice cdr Corresponde al programa Corel Draw ai Propia de la aplicación Adobe Illustrator eps Formato PostScript: sirve como transporte de gráficos en entornos de impresión gráfica profesional swf Animación de Macromedia Flash. Muy utilizado en la creación de páginas Web svg Formato propio de Internet y utilizado en la aplicación Inkscape dxf Propia de programas CAD como Autocad o Qcad Los tipos de archivos o extensiones vectoriales más importantes son:

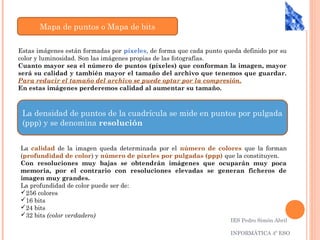

- 5. IES Pedro SimónAbril INFORMÁTICA 4º ESO Mapa de puntos o Mapa de bits Estas imágenes están formadas por píxeles, de forma que cada punto queda definido por su color y luminosidad. Son las imágenes propias de las fotografías. Cuanto mayor sea el número de puntos (píxeles) que conforman la imagen, mayor será su calidad y también mayor el tamaño del archivo que tenemos que guardar. Para reducir el tamaño del archivo se puede optar por la compresión. En estas imágenes perderemos calidad al aumentar su tamaño. La densidad de puntos de la cuadrícula se mide en puntos por pulgada (ppp) y se denomina resolución La calidad de la imagen queda determinada por el número de colores que la forman (profundidad de color) y número de píxeles por pulgadas (ppp) que la constituyen. Con resoluciones muy bajas se obtendrán imágenes que ocuparán muy poca memoria, por el contrario con resoluciones elevadas se generan ficheros de imagen muy grandes. La profundidad de color puede ser de: 256 colores 16 bits 24 bits 32 bits (color verdadero)

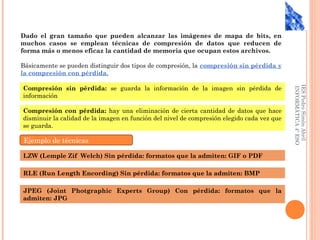

- 6. IESPedroSimónAbril INFORMÁTICA4ºESO Dado el grantamaño que pueden alcanzar las imágenes de mapa de bits, en muchos casos se emplean técnicas de compresión de datos que reducen de forma más o menos eficaz la cantidad de memoria que ocupan estos archivos. Básicamente se pueden distinguir dos tipos de compresión, la compresión sin pérdida y la compresión con pérdida. Compresión sin pérdida: se guarda la información de la imagen sin pérdida de información Compresión con pérdida: hay una eliminación de cierta cantidad de datos que hace disminuir la calidad de la imagen en función del nivel de compresión elegido cada vez que se guarda. Ejemplo de técnicas LZW (Lemple Zif Welch) Sin pérdida: formatos que la admiten: GIF o PDF RLE (Run Length Encording) Sin pérdida: formatos que la admiten: BMP JPEG (Joint Photgraphic Experts Group) Con pérdida: formatos que la admiten: JPG

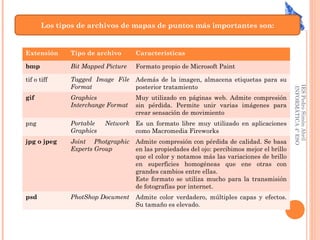

- 7. IESPedroSimónAbril INFORMÁTICA4ºESO Los tipos dearchivos de mapas de puntos más importantes son: Extensión Tipo de archivo Características bmp Bit Mapped Picture Formato propio de Microsoft Paint tif o tiff Tagged Image File Format Además de la imagen, almacena etiquetas para su posterior tratamiento gif Graphics Interchange Format Muy utilizado en páginas web. Admite compresión sin pérdida. Permite unir varias imágenes para crear sensación de movimiento png Portable Network Graphics Es un formato libre muy utilizado en aplicaciones como Macromedia Fireworks jpg o jpeg Joint Photgraphic Experts Group Admite compresión con pérdida de calidad. Se basa en las propiedades del ojo: percibimos mejor el brillo que el color y notamos más las variaciones de brillo en superficies homogéneas que ene otras con grandes cambios entre ellas. Este formato se utiliza mucho para la transmisión de fotografías por internet. psd PhotShop Document Admite color verdadero, múltiples capas y efectos. Su tamaño es elevado.

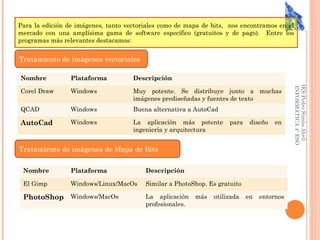

- 8. IESPedroSimónAbril INFORMÁTICA4ºESO Para la ediciónde imágenes, tanto vectoriales como de mapa de bits, nos encontramos en el mercado con una amplísima gama de software específico (gratuitos y de pago). Entre los programas más relevantes destacamos: Tratamiento de imágenes vectoriales Nombre Plataforma Descripción Corel Draw Windows Muy potente. Se distribuye junto a muchas imágenes prediseñadas y fuentes de texto QCAD Windows Buena alternativa a AutoCad AutoCad Windows La aplicación más potente para diseño en ingeniería y arquitectura Tratamiento de imágenes de Mapa de Bits Nombre Plataforma Descripción El Gimp Windows/Linux/MacOs Similar a PhotoShop. Es gratuito PhotoShop Windows/MacOs La aplicación más utilizada en entornos profesionales.

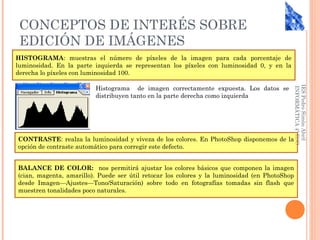

- 9. CONCEPTOS DE INTERÉSSOBRE EDICIÓN DE IMÁGENES IESPedroSimónAbril INFORMÁTICA4ºESO HISTOGRAMA: muestras el número de píxeles de la imagen para cada porcentaje de luminosidad. En la parte izquierda se representan los píxeles con luminosidad 0, y en la derecha lo píxeles con luminosidad 100. Histograma de imagen correctamente expuesta. Los datos se distribuyen tanto en la parte derecha como izquierda CONTRASTE: realza la luminosidad y viveza de los colores. En PhotoShop disponemos de la opción de contraste automático para corregir este defecto. BALANCE DE COLOR: nos permitirá ajustar los colores básicos que componen la imagen (cian, magenta, amarillo). Puede ser útil retocar los colores y la luminosidad (en PhotoShop desde Imagen—Ajustes—Tono/Saturación) sobre todo en fotografías tomadas sin flash que muestren tonalidades poco naturales.
