1. Universidad aUtónoma de santo domingo
Uasd
Escuela De Informática
tema:
Memoria

2. asignatUra:
INF-324
sección:
01
sUstentante:
Juan Valdez BD-8374
Cesar Delgado CA-1347
Profesor:
José Binet
Santo Domingo, D. N.
07 de Octubre del 2009

3. Introducción
Existen tipos de almacenamientos secuenciales y no secuenciales. La memoria principal o RAM que es
de tipo no secuencial y es la más importante en el proceso de cargar los programas para su ejecución.
Por ende existen varias pautas en este proceso los cuales apoyan a la buena comunicación entre los
tipos de memoria que existen clasificados en almacenamiento primario, secundario.
La organización y administración de la “memoria principal”, “memoria primaria” o “memoria real” de
un sistema ha sido y es uno de los factores mas importantes en el diseño de los sistemas operativos.

4. Índice
MEMORIA.. 5
La memoria principal o RAM... 5
TIPOS DE RAM... 5
MODULOS DE MEMORIA.. 6
TECNOLOGIA DE MEMORIAS. 6
JERARQUIA DE ALMACENAMIENTO.. 8
MEMORIA CACHE. 8
Memoria Virtual 9
Paginación. 10
Tablas De Páginas. 11
Tablas de páginas multinivel 12
Memoria ROM... 13
Tipos de ROM... 13

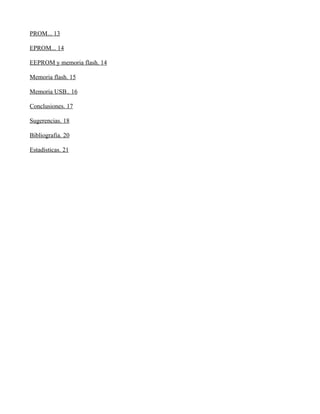

5. PROM... 13
EPROM... 14
EEPROM y memoria flash. 14
Memoria flash. 15
Memoria USB.. 16
Conclusiones. 17
Sugerencias. 18
Bibliografía. 20
Estadísticas. 21

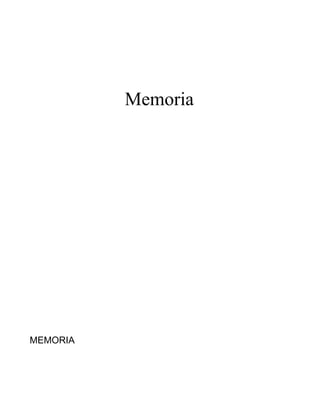

6. Memoria
MEMORIA

7. La memoria principal o RAM
La memoria principal o RAM (acrónimo de Random Access Memory, Memoria de Acceso Aleatorio)
es donde el ordenador guarda los datos que está utilizando en el momento presente. Es el área de
trabajo para la mayor parte del software de un computador.
La denominación “de Acceso aleatorio” surgió para diferenciarlas de las memoria de acceso secuencial,
debido a que en los comienzos de la computación, las memorias principales (o primarias) de las
computadoras eran siempre de tipo RAM y las memorias secundarias (o masivas) eran de acceso
secuencial (cintas o tarjetas perforadas). Es frecuente pues que se hable de memoria RAM para hacer
referencia a la memoria principal de una computadora, pero actualmente la denominación no es precisa
TIPOS DE RAM
DRAM: Dinamic-RAM, o RAM fue la primera en ser comercializada con éxito, lo que significó el
principio del fin para las memorias de núcleo magnético. su velocidad de refresco típica es de 80 ó 70
nanosegundos (ns), tiempo éste que tarda en vaciarse para poder dar entrada a la siguiente serie de
datos. Físicamente, aparece en forma de DIMMs o de Simas.
FPM-RAM (Fast Page Mode RAM) Se fabricaban con tiempos de acceso de 70 ó 60 ns. Usada hasta
con los primeros Pentium, físicamente aparece como Simas.
EDO-RAM (Extended Data Output RAM)
Lanzada en 1995 y con tiempos de accesos de 40 o 30ns suponía una mejora sobre su antecesora la
FPM. Dando como resultado una eliminación de estados de espera, manteniendo activo el buffer de
salida hasta que comienza el próximo ciclo de lectura.
SDRAM: Sincronic-RAM Funciona de manera sincronizada con la velocidad de la placa de unos 25 a
10 ns. Sólo se presenta en forma de DIMMs de 168 contactos; es usada en los Pentium II de menos de
350 MHz y en los Celeron.

8. Tienen dos mejoras que Son la PC100 que funciona a 100 mhz. y la CP133 a 133mhz.
MODULOS DE MEMORIA
Módulos SIMM (Single In-line Memory Module) Un formato usado en computadores antiguos. tenían
un bus de datos de 16 o 32 bits. Fueron muy populares desde principios de los 80 hasta finales de los
90,
Módulos DIMM (Dual In-line Memory Module) Usado en computadores de escritorio. Se caracterizan
por tener un bus de datos de 64 bits. Las memorias DIMM comenzaron a reemplazar a las SIMM como
el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.
Módulos SO-DIMM(Small Outline DIMM) Usado en computadores portátiles. Formato miniaturizado
de DIMM.
RIMM, (Rambus Inline Memory Module) Los módulos RIMM cuentan con 184 pins y debido a sus
altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que
recubre los chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades
de 300MHz (PC-600), 356 Mhz (PC-700), 400 Mhz (PC-800) y 533 Mhz (PC-1066) que por su pobre
bus de 16 bits tenía un rendimiento 4 veces menor que la DDR.
TECNOLOGIA DE MEMORIAS
SDR SDRAM (del inglés, single data rate synchronous dynamic random access memory. Se
comercializó en módulos de 32, 64, 128, 256 y 512 MB, y con frecuencias de reloj que oscilaban entre
los 66 y los 133 MHz. Se popularizaron con el nombre de SDRAM.
DDR (Double Data Rate) permite la transferencia de datos por dos canales distintos simultáneamente
en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 3 GB.
Fueron primero adoptadas en sistemas equipados con procesadores AMD Athlon. Intel con su Pentium
4. También se utiliza la nomenclatura PC1600 a PC4800, ya que pueden transferir un volumen de
información de 8 bytes en cada ciclo de reloj a las frecuencias descritas.
Se presenta en módulos DIMM de 184 contactos.
DDR2 son una mejora de las memorias DDR (Double Data Rate), que permiten que los búferes de
entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj
se realicen cuatro transferencias.
Se presentan en módulos DIMM de 240 contactos.

9. DDR3 PERMITE transferencias de datos ocho veces mas rápido, esto nos permite obtener velocidades
pico de transferencia y velocidades de bus más altas que las versiones DDR anteriores. Los módulos
DIMM DDR 3 tienen 240 pines, el mismo número que DDR 2.
Los términos “memoria” y “almacenamiento” se consideran equivalentes.
Los programas y datos deben estar en el almacenamiento principal para:
-poderlos ejecutar
-referenciarlos directamente.
Los hechos demuestran que generalmente los programas crecen en requerimientos de memoria tan
rapido como las memorias:
Ley de parkinson parafraseada: los programas se desarrollan para ocupar toda la memoria disponible
para ellos
ADMINISTRADOR DE LA MEMORIA: es la parte del sistema operativo que administra la memoria
llevando un registro de las partes de memoria que se están utilizando y de aquellas que no. También
asigna espacio en memoria a los procesos cuando estos la necesitan. Y libera espacio en memoria
asignada cuando un proceso ha terminado.
JERARQUIA DE ALMACENAMIENTO
Los programas y datos tienen que estar en la memoria principal para poder ejecutarse o ser
referenciados.
Los programas y datos que no son necesarios de inmediato pueden mantenerse en el almacenamiento
secundario.
El almacenamiento principal es mas costoso y menor que el secundario pero de acceso mas rápido.

10. MEMORIA CACHE
Un nivel adicional es el cache o memoria de alta velocidad, que posee las siguientes características:
Un cache es un sistema especial de almacenamiento de alta velocidad. Puede ser tanto un área
reservada de la memoria principal como un dispositivo de almacenamiento de alta velocidad
independiente.
La memoria cache está estructurada por celdas, donde cada celda almacena un byte. La entidad básica
de almacenamiento la conforman las filas, llamados también líneas de cache.
Memoria Virtual
Hace muchos años aparecieron los primeros programas que eran demasiado grandes para caber en la
memoria disponible. La solución que se adoptaba comúnmente era dividir el programa en fragmentos,
llamados superposiciones (overlays). La superposición 0 comenzaría a ejecutarse primero, al terminar
invocaría a otra.
Aunque el sistema realizaba el trabajo real de intercambiar superposiciones, el programador tenia que
encargarse de dividir en partes el programa y esta operación era tardada y tediosa. No paso mucho
tiempo antes de que alguien pensara en una forma de dejar toda esa labor a la computadora.
El método ideado (fotheringham, 1961) se conoce ahora como memoria virtual. La idea básica de este
esquema es que el tamaño combinado del programa, sus datos y su pila podrían exceder la cantidad de
memoria física que se le puede asignar.
La memoria virtual puede funcionar en un sistema multiprogramado con diversos fragmentos de
muchos programas en memoria a la vez. Mientras un programa espera que se traiga del disco una parte
de si mismo, esta esperando y no puede ejecutarse, así que la cpu puede asignar a otro proceso, igual
que en cualquier otro sistema con multiprogramación

11. La memoria virtual es una técnica que permite al software usar más memoria principal que la que
realmente posee el ordenador. La combinación entre hardware especial y el sistema operativo hace uso
de la memoria principal y la secundaria para hacer parecer que el ordenador tiene mucha más memoria
principal (RAM) que la que realmente posee. Este método es invisible a los procesos.
Paginación
La mayoría de los sistemas con memoria virtual utilizaba una técnica llamada paginación.
En cualquier computadora existe un conjunto de direcciones de memoria que los programas pueden
producir. Cuando un programa ejecuta una instrucción como MOV REG, 1000, lo que hace es copiar el
contenido de la memoria 1000 en REG (o viceversa, dependiendo de la computadora). Las direcciones
pueden generarse empleando indicaciones, registros base, registro de segmento y otros métodos.
Estas direcciones generadas por el programa se denominan direcciones virtuales y constituyen el
espacio de direcciones virtual. En computadoras sin memoria virtual la dirección virtual se coloca en
forma directa en el bus de memoria y esto hace que se lea o escriba la palabra memoria física de
memoria que tiene esa dirección.
Cuando se usa memoria virtual, las direcciones virtuales no se envían directamente al bus de memoria,
sino a una unidad de administración de memoria (MMU; memory Management unit) la cual establece
correspondencia entre las direcciones virtuales y físicas de la memoria.
El espacio de direcciones virtuales se divide en unidades llamadas páginas. Las unidades
correspondientes a la memoria física se denominan marcos de páginas. Las páginas y los marcos de
páginas siempre tienen el mismo tamaño, por ejemplo una página de 4 KB, aunque en sistemas reales
se han usado páginas desde 512 bytes hasta 64 KB. Con un espacio de direcciones virtual de 64 y 32
KB de memoria física, tenemos 16 páginas virtuales y ocho marcos de página.
Las trasferencias entre RAM y disco siempre se efectúan en unidades de página.

12. Cunado el programa trata de tener acceso a la dirección 0, por ejemplo, con la (MOV REG, 0), la
dirección virtual 0 se envía a la MMU. Esta ve que la dirección virtual esta en la pagina 0 (0 a 4095),
que según su correspondencia es el marco de pagina 2 (8192 a 12287). Así, la MMU transforma la
dirección a 8192 y la coloca en el bus. La memoria no tiene conocimiento de la MMU; lo único que ve
es una solicitud de leer o escribir en la dirección 8192, y lo hace. Por tanto, la MMU ha establecido
todas las correspondencias de todas las direcciones virtuales entre 0 y 4095 con las direcciones físicas
8192 a 12287.
Esta capacidad para establecer una correspondencia entre las 16 paginas virtuales y cualquiera de los
ocho marcos de pagina, ajustando debidamente el mapa de la MMU, no resuelve, por si sola, el
problema de que el espacio de direcciones virtuales es más grande que la memoria física. Puesto que
solo tenemos ocho marcos de página física, solo ocho páginas virtuales, las cuales tienen
correspondencia con la memoria física.
Tablas De Páginas
Su propósito es establecer una correspondencia entre las páginas virtuales y los marcos de página. En
términos matemáticos, la tabla de página es una función, el número de página virtual es su argumento y
el número de marco de página es el resultado. Utilizando el resultado de esta función, el campo de
página virtual de una dirección virtual puede sustituirse por un campo de marco de página, formando
así una dirección de memoria física.
Las computadoras modernas utilizan direcciones virtuales de por lo menos 32 bits.
La transformación (correspondencia) debe ser rápida.
Esta debe efectuarse cada vez que se hace referencia a la memoria. Una instrucción típica tiene una
palabra de instrucción y muchas veces, también un operando en la memoria. Por ello, es necesario
remitirse una, dos o más veces a la tabla de páginas cada vez que se ejecuta una instrucción.
Si una instrucción tarda, digamos, 4 nanosegundos, la consulta de la tabla de paginas deberá de hacerse
en menos de 1 nanosegundo para evitar que se convierta en un cuello de botella importante e
indeseable.
En el caso mas simple, la correspondencia entre direcciones virtuales y física se efectúa cuando, la
dirección virtual se divide en un numero de pagina virtual (bits de orden alto) y un desplazamiento (bits
de orden bajo). Por ejemplo las direcciones virtuales que son de 16 bits y las paginas que son de 4 KB,
los 4 bits superiores especificaran una de las 16 paginas virtuales y los 12 bits inferiores especificaran
el desplazamiento en bytes (0 a 4095) dentro de la pagina seleccionada. Sin embargo, también puede
efectuarse la división con 3 o 5 u otro número de bits para la página.

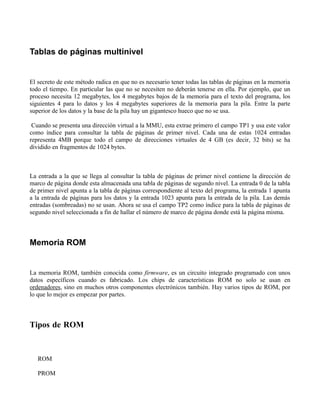

13. Tablas de páginas multinivel
El secreto de este método radica en que no es necesario tener todas las tablas de páginas en la memoria
todo el tiempo. En particular las que no se necesiten no deberán tenerse en ella. Por ejemplo, que un
proceso necesita 12 megabytes, los 4 megabytes bajos de la memoria para el texto del programa, los
siguientes 4 para lo datos y los 4 megabytes superiores de la memoria para la pila. Entre la parte
superior de los datos y la base de la pila hay un gigantesco hueco que no se usa.
Cuando se presenta una dirección virtual a la MMU, esta extrae primero el campo TP1 y usa este valor
como índice para consultar la tabla de páginas de primer nivel. Cada una de estas 1024 entradas
representa 4MB porque todo el campo de direcciones virtuales de 4 GB (es decir, 32 bits) se ha
dividido en fragmentos de 1024 bytes.
La entrada a la que se llega al consultar la tabla de páginas de primer nivel contiene la dirección de
marco de página donde esta almacenada una tabla de páginas de segundo nivel. La entrada 0 de la tabla
de primer nivel apunta a la tabla de páginas correspondiente al texto del programa, la entrada 1 apunta
a la entrada de páginas para los datos y la entrada 1023 apunta para la entrada de la pila. Las demás
entradas (sombreadas) no se usan. Ahora se usa el campo TP2 como índice para la tabla de páginas de
segundo nivel seleccionada a fin de hallar el número de marco de página donde está la página misma.
Memoria ROM
La memoria ROM, también conocida como firmware, es un circuito integrado programado con unos
datos específicos cuando es fabricado. Los chips de características ROM no solo se usan en
ordenadores, sino en muchos otros componentes electrónicos también. Hay varios tipos de ROM, por
lo que lo mejor es empezar por partes.
Tipos de ROM
ROM
PROM

14. EPROM
EEPROM
PROM
Crear chips desde la nada lleva mucho tiempo. Por ello, los desarrolladores crearon un tipo de ROM
conocido como PROM (programmable read-only memory). Los chips PROM vacíos pueden ser
comprados económicamente y codificados con una simple herramienta llamada programador.
La peculiaridad es que solo pueden ser programados una vez. Son más frágiles que los chips ROM
hasta el extremo que la electricidad estática lo puede quemar. Afortunadamente, los dispositivos
PROM vírgenes son baratos e ideales para hacer pruebas para crear un chip ROM definitivo.
EPROM
Trabajando con chips ROM y PROM puede ser una labor tediosa. Aunque el precio no sea demasiado
elevado, al cabo del tiempo puede suponer un aumento del precio con todos los inconvenientes. Los
EPROM (Erasable programmable read-only memory) solucionan este problema. Los chips EPROM
pueden ser reagravados varias veces.
Borrar una EPROM requiere una herramienta especial que emite una frecuencia determinada de luz
ultravioleta. Son configuradas usando un programador EPROM que provee voltaje a un nivel
determinado dependiendo del chip usado.
EEPROM y memoria flash
Aunque las EPROM son un gran paso sobre las PROM en términos de utilidad, siguen necesitando un
equipamiento dedicado y un proceso intensivo para ser retirados y reinstalados cuando un cambio es
necesario. Como se ha dicho, no se pueden añadir cambios a la EPROM; todo el chip sebe ser borrado.
Aquí es donde entra en juego la EEPROM(Electrically erasable programmable read-only memory).
Es un tipo de memoria ROM que puede ser programado, borrado y reprogramado eléctricamente, a
diferencia de la EPROM que ha de borrarse mediante un aparato que emite rayos ultravioletas. Son
memorias no volátiles.

15. Memoria flash
La memoria flash es una forma desarrollada de la memoria EEPROM que permite que múltiples
posiciones de memoria sean escritas o borradas en una misma operación de programación mediante
iado tarjetas de hasta 32 GB (32 GiB) por parte de la empresa Panasonic en formato SDpo de memorias
similares como EEPROM y ofrece rendimientos y características muy superiores.
Historia de la memoria Flash
La historia de la memoria flash siempre ha estado muy vinculada con el avance del resto de las
tecnologías a las que presta sus servicios como routers, módems, BIOS de los PC, wireless, etc. Fue
Fujio Masuoka en 1984, quien inventó este tipo de memoria como evolución de las EEPROM
existentes por aquel entonces. Intel intentó atribuirse la creación de esta sin éxito, aunque si
comercializó la primera memoria flash de uso común.
Entre los años 1994 y 1998, se desarrollaron los principales tipos de memoria que conocemos hoy,
como la SmartMedia o la CompactFlash. La tecnología pronto planteó aplicaciones en otros campos.
En 1998, la compañía Rio comercializó el primer ‘Walkman’ sin piezas móviles aprovechando el modo
de funcionamiento de SmartMedia. Era el sueño de todo deportista que hubiera sufrido los saltos de un
discman en el bolsillo.
En 1994 SanDisk comenzó a comercializar tarjetas de memoria (CompactFlash) basadas en estos
circuitos, y desde entonces la evolución ha llegado a pequeños dispositivos de mano de la electrónica
de consumo como reproductores de MP3 portátiles, tarjetas de memoria para vídeo consolas, capacidad
de almacenamiento para las PC Card que nos permiten conectar a redes inalámbricas, etcétera, incluso
llegando a la aeronáutica espacial. El espectro es grande.
Memoria USB
Una memoria USB (de Universal Serial Bus; en inglés pendrive, USB flash drive) es un pequeño
dispositivo de almacenamiento que utiliza memoria flash para guardar la información que puede
requerir o no baterías (pilas), en los últimos modelos la batería no es requerida, la batería era utilizada

16. por los primeros modelos. Estas memorias son resistentes a los rasguños (externos) al polvo, y algunos
al agua –que han afectado a las formas previas de almacenamiento portátil-, como los disquetes, discos
compactos y los DVD. En España son conocidas popularmente como pinchos o lápices.
Historia
Las unidades flash USB fueron inventadas en 1995 por IBM como un reemplazo de las unidades de
disquete para su línea de productos ThinkPad. Aunque fue un invento de IBM, ésta no lo patentó. IBM
contrató más tarde a M-Systems para desarrollarlo y fabricarlo en forma no exclusiva. M-Systems
mantiene la patente de este dispositivo, como también otras pocas relacionadas.
Las primeras unidades flash fueron fabricadas por M-Systems bajo la marca "Disgo" en tamaños de 8
MB, 16 MB, 32 MB y 64 MB. Estos fueron promocionados como los "verdaderos reemplazos del
disquete", y su diseño continuó hasta los 256 MB. Los fabricantes asiáticos pronto fabricaron sus
propias unidades más baratas que las de la serie Disgo.
Las modernas unidades flash (2009) poseen conectividad USB 2.0 y almacenan hasta 256 GB de
memoria (lo cual es 1024 veces mayor al diseño de M-Systems).
Conclusiones

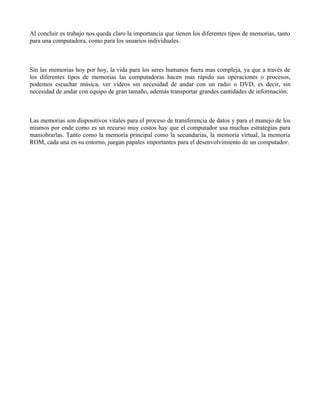

17. Al concluir es trabajo nos queda claro la importancia que tienen los diferentes tipos de memorias, tanto
para una computadora, como para los usuarios individuales.
Sin las memorias hoy por hoy, la vida para los seres humanos fuera mas compleja, ya que a través de
los diferentes tipos de memorias las computadoras hacen mas rápido sus operaciones o procesos,
podemos escuchar música, ver videos sin necesidad de andar con un radio o DVD, es decir, sin
necesidad de andar con equipo de gran tamaño, además transportar grandes cantidades de información.
Las memorias son dispositivos vitales para el proceso de transferencia de datos y para el manejo de los
mismos por ende como es un recurso muy costos hay que el computador usa muchas estrategias para
maniobrarlas. Tanto como la memoria principal como la secundarias, la memoria virtual, la memoria
ROM, cada una en su entorno, juegan papales importantes para el desenvolvimiento de un computador.

18. Sugerencias
Ø Conozca las características de o tipos de memorias que usa PC.
Ø Mantenga siempre en buen estado las memorias de su computadora.
Ø Guarde sus archivos, con nombre relacionados, para un posible uso posterior sea mas fácil
de ubicar en memoria.

19. Bibliografía
Sistemas operativos
Autor magíster David Luis la Red Martínez
Sistemas operativos modernos
Autores Andrew S. Tanenbaum, Roberto Escalona García
http://books.google.com.do/books?id=g88A4rxPH3wC&pg=RA1-
PA513&dq=sistama+operativo+y+la+memoria&ei=PR_WSZm6JobUzATx1_XhBg#v=onepage&q=&
f=false
Infografía
www.conozcasuhardware.com
Escritores Miguel Tarazona Belenguer, Ignacio Jiménez del Barco, y el autor principal, Juan
Herrerías Rey
www.wikipedia.com
link de la presentacion
link de video juan
link de video cesar
link del examen

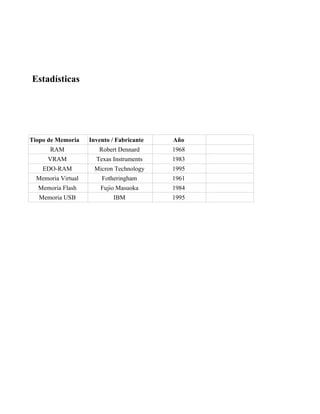

20. Estadísticas
Tiopo de Memoria Invento / Fabricante Año
RAM Robert Dennard 1968
VRAM Texas Instruments 1983
EDO-RAM Micron Technology 1995
Memoria Virtual Fotheringham 1961
Memoria Flash Fujio Masuoka 1984
Memoria USB IBM 1995
