1. ESTRUCTURA DE
COMPUTADORAS
MEMORIA
Miguel Angel Martínez Rodríguez

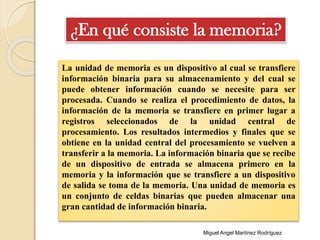

2. La unidad de memoria es un dispositivo al cual se transfiere
información binaria para su almacenamiento y del cual se
puede obtener información cuando se necesite para ser
procesada. Cuando se realiza el procedimiento de datos, la
información de la memoria se transfiere en primer lugar a
registros seleccionados de la unidad central de
procesamiento. Los resultados intermedios y finales que se
obtiene en la unidad central del procesamiento se vuelven a
transferir a la memoria. La información binaria que se recibe
de un dispositivo de entrada se almacena primero en la
memoria y la información que se transfiere a un dispositivo
de salida se toma de la memoria. Una unidad de memoria es
un conjunto de celdas binarias que pueden almacenar una
gran cantidad de información binaria.
¿En qué consiste la memoria?
Miguel Angel Martínez Rodríguez

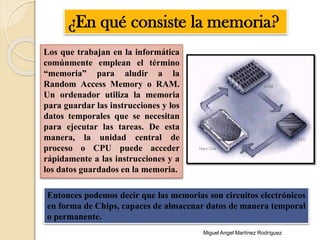

3. Los que trabajan en la informática
comúnmente emplean el término
“memoria” para aludir a la
Random Access Memory o RAM.
Un ordenador utiliza la memoria
para guardar las instrucciones y los
datos temporales que se necesitan
para ejecutar las tareas. De esta
manera, la unidad central de
proceso o CPU puede acceder
rápidamente a las instrucciones y a
los datos guardados en la memoria.
¿En qué consiste la memoria?
Entonces podemos decir que las memorias son circuitos electrónicos
en forma de Chips, capaces de almacenar datos de manera temporal
o permanente.
Miguel Angel Martínez Rodríguez

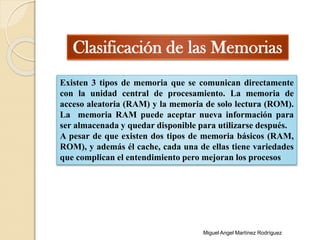

4. Clasificación de las Memorias
Existen 3 tipos de memoria que se comunican directamente
con la unidad central de procesamiento. La memoria de
acceso aleatoria (RAM) y la memoria de solo lectura (ROM).
La memoria RAM puede aceptar nueva información para
ser almacenada y quedar disponible para utilizarse después.
A pesar de que existen dos tipos de memoria básicos (RAM,
ROM), y además él cache, cada una de ellas tiene variedades
que complican el entendimiento pero mejoran los procesos
Miguel Angel Martínez Rodríguez

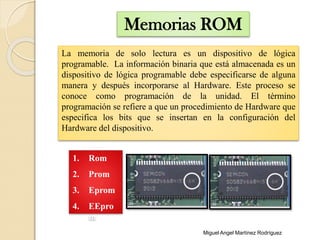

5. Memorias ROM
1. Rom
2. Prom
3. Eprom
4. EEpro
m
La memoria de solo lectura es un dispositivo de lógica
programable. La información binaria que está almacenada es un
dispositivo de lógica programable debe especificarse de alguna
manera y después incorporarse al Hardware. Este proceso se
conoce como programación de la unidad. El término
programación se refiere a que un procedimiento de Hardware que
especifica los bits que se insertan en la configuración del
Hardware del dispositivo.
Miguel Angel Martínez Rodríguez

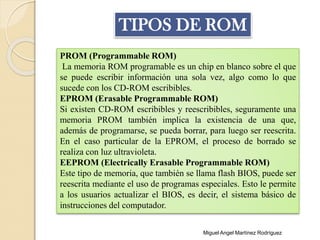

6. PROM (Programmable ROM)
La memoria ROM programable es un chip en blanco sobre el que
se puede escribir información una sola vez, algo como lo que
sucede con los CD-ROM escribibles.
EPROM (Erasable Programmable ROM)
Si existen CD-ROM escribibles y reescribibles, seguramente una
memoria PROM también implica la existencia de una que,
además de programarse, se pueda borrar, para luego ser reescrita.
En el caso particular de la EPROM, el proceso de borrado se
realiza con luz ultravioleta.
EEPROM (Electrically Erasable Programmable ROM)
Este tipo de memoria, que también se llama flash BIOS, puede ser
reescrita mediante el uso de programas especiales. Esto le permite
a los usuarios actualizar el BIOS, es decir, el sistema básico de
instrucciones del computador.
TIPOS DE ROM
Miguel Angel Martínez Rodríguez

7. ARQUITECTURA DE LA
MEMORIA (EPROM)
 Una EPROM puede ser programada por el usuario.
 En una EPROM las celdas de almacenamiento son transistores
MOSFET que tienen una compuerta de cilicio sin ninguna
conexión eléctrica de borrarse y reprogramarse tantas veces
como desee.
Miguel Angel Martínez Rodríguez

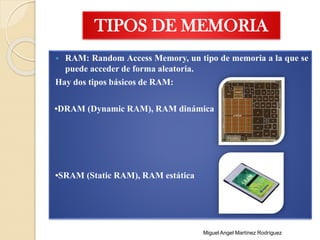

8. TIPOS DE MEMORIA
 RAM: Random Access Memory, un tipo de memoria a la que se
puede acceder de forma aleatoria.
Hay dos tipos básicos de RAM:
•DRAM (Dynamic RAM), RAM dinámica
•SRAM (Static RAM), RAM estática
Miguel Angel Martínez Rodríguez

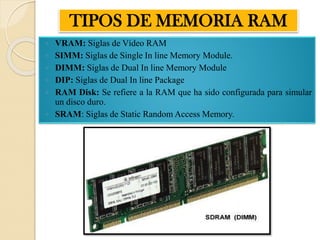

9. TIPOS DE MEMORIA RAM
 VRAM: Siglas de Vídeo RAM
 SIMM: Siglas de Single In line Memory Module.
 DIMM: Siglas de Dual In line Memory Module
 DIP: Siglas de Dual In line Package
 RAM Disk: Se refiere a la RAM que ha sido configurada para simular
un disco duro.
 SRAM: Siglas de Static Random Access Memory.

10. 1. SIMM de 72 contactos, los más usados en la actualidad.
Se fabrican módulos de 4, 8, 16,32 y 64 Mb.
2. SIMM EDO de 72 contactos, muy usados en la
actualidad. Existen módulos de 4, 8, 16,32 y 64 Mb.
3. SIMM de 30 contactos, tecnología en desuso, existen
adaptadores para aprovecharlas y usar 4 de estos módulos
como uno de 72 contactos. Existen de 256 Kb, 512 Kb
(raros), 1, 2 (raros), 4, 8 y 16 Mb.
4. SIPP, totalmente obsoletos desde los 386 (estos ya usaban
SIMM mayoritariamente).
Formatos de RAM
Miguel Angel Martínez Rodríguez

11. Formato SIMM

12. SIMM: Single In-line Memory Module, con 30 ó 72 contactos. Los de
30 contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486,
que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4
módulos iguales. Su capacidad es de 256 Kb, 1 Mb ó 4 Mb. Miden unos
8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.
Las SIMMs de 72 contactos, manejan 32 bits, por lo que se usan de 1 en
1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque
el bus de datos de los Pentium es el doble de grande (64 bits). La
capacidad habitual es de 1 Mb, 4 Mb, 8 Mb, 16, 32 Mb.
Formato SIMM

13.  DRAM: Siglas de Dynamic RAM
 SDRAM: Siglas de Synchronous DRAM, DRAM síncrona, un tipo
de memoria RAM dinámica que es casi un 20% más rápida que la
RAM EDO
 FPM: Siglas de Fast Page Mode
 EDO: Siglas de Extended Data Output
 RAM Estática o SDRAM: Que no necesita ser restaurada, por lo
que se vuelve más rápida pero también más costosa que la DRAM.
Miguel Angel Martínez Rodríguez

14. MEMORIA ROM
 Es el acrónimo de Read-Only Memory (memoria de sólo lectura
 La memoria RAM normalmente es más rápida de leer que la
mayoría de las memorias ROM,.
 NO es volátil.

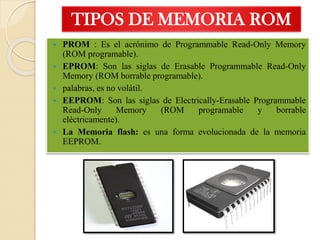

15. TIPOS DE MEMORIA ROM
 PROM : Es el acrónimo de Programmable Read-Only Memory
(ROM programable).
 EPROM: Son las siglas de Erasable Programmable Read-Only
Memory (ROM borrable programable).
 palabras, es no volátil.
 EEPROM: Son las siglas de Electrically-Erasable Programmable
Read-Only Memory (ROM programable y borrable
eléctricamente).
 La Memoria flash: es una forma evolucionada de la memoria
EEPROM.
