Este informe geotécnico resume las condiciones del terreno donde se construirá un proyecto de tuberías de agua y desagüe en Santiago, Cusco. El estrato de apoyo está compuesto de grava arcillosa-limosa con arena hasta 2 metros de profundidad. El asentamiento tolerable es de 0.22 cm y la distorsión angular tolerable es de 1/500. La sismicidad de la zona corresponde a un factor de zona de 0.25g. No se detectó nivel freático superficial.

1. INFORME
GEOTECNICO
UBICACIÓN: DEPARTAMENTO: CUSCO
PROVINCIA: CUSCO
DISTRITO: SANTIAGO

2. RESUMEN DE LAS CONDICIONES DE TERRENO
Estrato de apoyo: GRAVA ARCILLOSO—LIMOSA CON ARENA GC-GM.
Profundidad 2.00m
Asentamiento tolerable: 0.220cm.
Distorsión Angular Tolerable: 1/500
Sismicidad y dinámica de suelos Factor de zona=0.25g.
Perfil de suelo. Tipo S2
Período predominante: Tp =0.6Oseg.
Tl=2.00. seg.
Factor de amplificación del suelo: S= 1.20
Condiciones del entorno: No se evidencio nivel freático superficial.

3. INDICE
1. ANTECEDENTES………………………………………………… 4
1.1OBJETIVO……………………………………………………... 4
1.2 MARCO NORMATIVO……………………………………..... 5
2.DATOS GENERALES DEL TERRENO………………................. 5
3.ENCUADRE GEOLOGICO……………………............................ 5
3.1 EDAD Y CORRELACION ESTRATIGRAFICA………….….. 6
3.3 SISMICIDAD DE LA ZONA……………………………………7
4. DECRIPCION ESTRATIGRAFICA…………………………………8

4. 1. ANTECEDENTES:
Se ha realizado el presente informe geotécnico del terreno ubicado en Belempampa del
distrito de Santiago provincia Cusco departamento Cusco. Se trata de un terreno de
morfología plana, donde se construirá e instalara tuberías de agua y desagüe.
1.1 OBJETIVO:
- Establecer el perfil estratigráfico del suelo que conforme el área del proyecto
hasta una profundidad de 2m.
- Determinar las propiedades físicas y características del comportamiento
mecánico del suelo (resistencia y deformabilidad), hasta la profundidad de las
cargas externas (peso propio).
- Recomendar el tipo de trabajo.
- Evaluar la presencia de aguas freáticas en el entorno del proyecto.
- Realizar las recomendaciones que sean necesarias para la correcta elaboración,
estructuración y materialización del proyecto.
RESUMEN DE LOS TRABAJOS EFECTUADOS:
- Recomendación de campo.
- Recopilación de información.
- Ubicación de las calicatas.
- 01 sondeo a cielo abierto.
- 01 perforaciones manuales con fines de perfil estratigráfico.
- Registro de campo y toma de muestras inalteradas.
- Ejecución de ensayos de laboratorio en muestras de suelo.
- Elaboración del informe técnico.

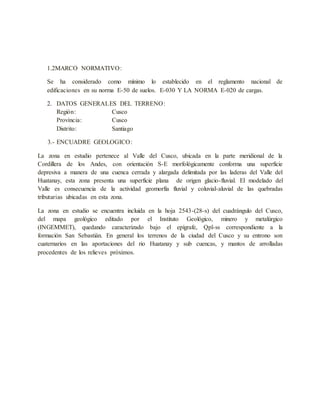

5. 1.2MARCO NORMATIVO:
Se ha considerado como mínimo lo establecido en el reglamento nacional de
edificaciones en su norma E-50 de suelos. E-030 Y LA NORMA E-020 de cargas.
2. DATOS GENERALES DEL TERRENO:
Región: Cusco
Provincia: Cusco
Distrito: Santiago
3.- ENCUADRE GEOLOGICO:
La zona en estudio pertenece al Valle del Cusco, ubicada en la parte meridional de la
Cordillera de los Andes, con orientación S-E morfológicamente conforma una superficie
depresiva a manera de una cuenca cerrada y alargada delimitada por las laderas del Valle del
Huatanay, esta zona presenta una superficie plana de origen glacio-fluvial. El modelado del
Valle es consecuencia de la actividad geomorfía fluvial y coluvial-aluvial de las quebradas
tributarias ubicadas en esta zona.
La zona en estudio se encuentra incluida en la hoja 2543-(28-s) del cuadrángulo del Cusco,
del mapa geológico editado por el Instituto Geológico, minero y metalúrgico
(INGEMMET), quedando caracterizado bajo el epígrafe, Qpl-ss correspondiente a la
formación San Sebastián. En general los terrenos de la ciudad del Cusco y su entrono son
cuaternarios en las aportaciones del rio Huatanay y sub cuencas, y mantos de arrolladas
procedentes de los relieves próximos.

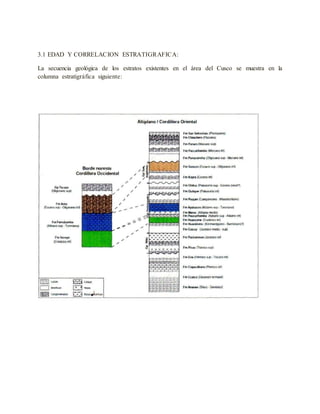

6. 3.1 EDAD Y CORRELACION ESTRATIGRAFICA:
La secuencia geológica de los estratos existentes en el área del Cusco se muestra en la
columna estratigráfica siguiente:

7. 4.-DESCRPCION ESTRATIGRAFICA:
En base a la información obtenida de las excavaciones y observaciones adicionales se presenta el
perfil estratigráfico característico del terreno en estudio.
CALICATA O1:
- Primer estrato. Corresponde a un relleno antro pico constituido por gravas, arenas,
limos y piedras en matriz arcillosa.
- Segundo estrato. Corresponde a un suelo granular, identificado como una GRAVA
ARCILLOSA-LIMOSA CON ARENA GC-GM según SUCS, que presenta una
consistencia media y color marrón.
- No se ha evidenciado nivel freático superficial.
