ING. JIMMY CASMA CARHUAYO
Ingeniero Civil
Reg. C.I.P. Nº 66895
______________________________________________________________________
Av. Belisario Suarez Nº 1038 Zona C – San Juan de Miraflores
e-mail: casmajimmy@hotmail.com
Telefono: 98662319
ESTUDIO DE SUELOS CON
FINES DE CIMENTACION
PROYECTO: “ESTUDIOS DE SUELOS PARA LA
IMPLEMENTACION DE JUZGADOS DE PAZ
LETRADOS EN COMISARIAS EN LA ZONAS
DE FRONTERA”-COMISARIA DE JULI
ENTIDAD : UNIDAD EJECUTORA 002-PODER
JUDICIAL UCP. SMJ/PJ
UBICACIÓN
DIRECCIÓN : AV. ALFONSO UGARTE S/N
DISTRITO : JULI
PROVINCIA : CHUCUITO
DEPARTAMENTO : PUNO
SETIEMBRE 2007

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
CONTENIDO
1.0 GENERALIDADES
1.1. Objeto del Estudio
1.2. Ubicación y Descripción del Área en Estudios
1.3. Condiciones Climáticas de la Zona
1.4. Altitud de la Zona
2.0 GEOMORFOLOGIA, GEOLOGIA Y SISMICIDAD EN EL AREA EN
ESTUDIO
2.1 Geomorfología
2.2 Geología
2.3 Geodinámica
2.4 Sismicidad
3.0 INVESTIGACIONES DE CAMPO
3.1. Trabajo de Campo
3.1.1. Calicata o Pozo de Exploración
3.1.2. Muestreo y registros de Exploración
4.0 CARACTERISTICAS DEL PROYECTO
5.0 ENSAYOS DE LABORATORIO
5.1 Ensayos Estándar
5.2 Ensayos Especiales
5.3 Clasificación de Suelos
6.0 PERFILES ESTRATIGRAFICO
7.0 DESCRIPCION DE LA CONFORMACION DEL SUBSUELO DEL AREA
EN ESTUDIO
8.0 ANALISIS DE LA CIEMENTACION
8.1 Tipo y profundidad de Cimentación
8.2 Calculo de capacidad admisible
8.3 Criterio de Asentamiento admisibles
9.0 POTENCIAL DE EXPANSION
10.0 AGRESION DEL SUELO AL CONCRETO DE LA CIMENTACIÓN
11.0 CONCLUSIONES Y RECOMENDACIONES

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319

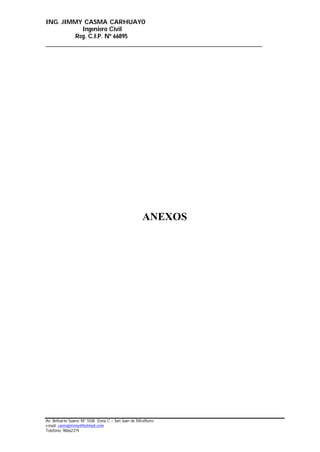

ANEXOS
RESULTADOS DE LABORATORIO
PANEL FOTOGRAFICO
PLANO DE UBICACIÓN DE CALICATAS

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
1.0 GENERALIDADES
1.1 Objetivo del Estudio
El presente Informe Técnico tiene por objeto investigar el terreno de
fundación del Proyecto:“ESTUDIO DE SUELOS PARA LA
IMPLEMENTACION DE JUZGADOS DE PAZ LETRADOS EN
COMISARIAS EN LA ZONAS DE FRONTERA”, ubicado en el
Departamento de Puno; por medio de trabajos de campo a través de pozos de
exploración o calicatas “A cielo Abierto”, ensayos de de laboratorios a fin de
obtener las principales características físicas y mecánicas del suelo, sus
propiedades de resistencia, asentamientos y labores de gabinete en base a los
datos obtenidos de los perfiles estratigráficos, tipo y profundidad de
cimentación, capacidad portante admisible, asentamientos, agresión del suelo
al concreto, recomendaciones y conclusiones para la cimentación.
El proceso seguido para los fines propuestos, fue el siguiente:
 Reconocimiento del terreno
 Distribución y ejecución de calicatas
 Tomas de muestras inalteradas y disturbadas
 Ejecución de ensayos de laboratorio
 Evaluación de los trabajos de campo y laboratorio
 Perfil estratigráfico
 Análisis de la Capacidad Portante Admisible
 Calculo admisible permisibles
 Análisis del potencial Expansión
 Agresión del suelo a la cimentación
 Conclusiones y recomendaciones
1.2 Ubicación y descripción del área en estudio
El área de estudio se encuentra ubicado en la Av. Alfonso Ugarte S/n, en el
Distrito de Juli, Provincia de Chucuito y Departamento de Puno.
1.3 Condiciones Climáticas de la zona
La ciudad de Juli, tiene un clima frió y semiseco, con una temperatura
promedio anual de 9°C y de 3°C durante el invierno.
1.4. Altitud de la zona
Juli se encuentra en una altitud de 3,815 m.s.n.m. aproximadamente.
2.0 GEOMORFOLOGIA, GEOLOGIA Y SISMICIDAD EN EL AREA EN
ESTUDIO
2.1 GEOMORFOLOGIA

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
Esta unidad se ubica en el Sureste del territorio peruano continuando con
mayor extensión en territorio boliviano. Geomorfológicamente se trata de
una meseta elevada conocida como la “Meseta del Collao” ó genéricamente
“Altiplano”, formada entre las cordilleras Occidental y Oriental. El Nudo de
Vilcanota la separa de la Depresión Andina al norte constituyendo una
cuenca cerrada con drenaje radial.
Su basamento está constituído por rocas paleozoicas sobre las que yacen
rocas del Mesozoico (jurásicas y cretáceas), cubiertas a su vez por una
potente secuencia volcánica cenozoica..
2.2 GEOLOGIA
Al formarse la cuenca, en tiempos del Ordovícico inferior los mares
ingresaron, desarrollándose entonces una sedimentación pelítica en la parte
central, donde alcanzan su mayor profundidad (Cordillera de Carabaya,
Sandia y Vilcabamba); mientras que hacia el sector Occidental (Altiplano),
así como en el Centro y Norte del Perú, se desarrollaba una sedimentación
clástica, formando una plataforma cubierta por un mar de relativa
profundidad.
En el Ordovícico medio, la cuenca de deposición ocupaba las Regiones
Subandina y la Cordillera Oriental del Centro y Sur del Perú, extendiéndose
por el Sur a través de Bolivia y Norte de Argentina, recibiendo varios miles
de metros de sedimentos, los que según Laubacher G. (1968), pueden
alcanzar 7000 m. en la Cordillera de Carabaya y Sandia, comprendiendo en
ellos facies abisales y en el Altiplano de 3500 m. con facies someras.
La depresión del geosinclinal fue rápida, ya que la velocidad de
sedimentación no guarda relación con el hundimiento.
En el Noroeste, donde la cuenca es una prolongación de la Cuenca Colombo-
Venezolana, también se desarrolla una sedimentación pelítica.
El levantamiento y regresión del mar ocurre en tiempos del Ordovícico
superior (Edad Caradociana), extendiéndose progresivamente por el Sur a
Bolivia. A fines del Ordovícico (Edad Ashgiliano) ya no hay sedimentación
en Perú, Bolivia y Norte de Argentina. Los movimientos epirogénicos que
dan lugar a estos procesos se pueden asociar a la tectónica Caledónica, la
misma que aquí no deforman a la secuencia sedimentaria.
En el Noroeste la Tectónica Caledónica pliega y metamorfiza a las
secuencias originando pizarras, esquistos y cuarcitas; mientras que en la
Costa Sur, como resultado del magmatismo, se emplazan cuerpos plutónicos
de naturaleza granítica.
2.3 GEODINAMICA

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
Los procesos de geodinámica externa han sido controlados por los cambios
climáticos suscitados durante el cuaternario y que dieron lugar al desarrollo
de quebradas y planicies aluviales y/o coluvio – aluviales, conformada por el
material que fuera acarreado por las quebradas o cursos de agua y
depositados en su parte terminal, formando el denominado conoide aluvial
de Juli. Sobre estas formaciones se emplaza la ciudad de Chucuito y por ende
el Proyecto en mención.
2.4 CONSIDERACIONES SISMICAS
2.4.1 Intensidades
Según análisis sismotectonicos, existen en el mundo dos zonas muy
importantes de actividad sísmica conocidas como: el Círculo Alpino
Himalayo y el Circulo Pacifico. En esta última zona han ocurrido el 80 % de
los eventos sísmicos, quedando el 15 % para el Circulo Alpino Himalayo, y
el 5 % restante se reparte en todo el mundo.
La fuente básica de datos de intensidades sísmicas es el trabajo del Silgado
(1978), que describe los principales eventos sísmicos ocurridos en el Perú.
De lo anterior se concluye que de acuerdo al área sísmica donde se ubica la
zona en estudio existe la posibilidad de que ocurran sismos de intensidades
del orden VIII en la escala de Mercalli Modificada.
2.4.2 Zonificación Sísmica
Dentro del territorio peruano se han establecido diversas zonas, las cuales
presentan diferentes características de acuerdo a la mayor o menor presencia
de los sismos. Según el mapa de Zonificación Sísmica del Perú la localidad
del Distrito de Juli, Provincia de Chucuito y Dpto. de Puno comprendida en
la Zona Sísmica 2, correspondiéndole una sismicidad alta y un factor de zona
Z=0.3 g.
2.4.3 Tipo de Suelo y Periodo
De acuerdo a las normas de Diseño Sismo Resistente del Reglamento
Nacional de Construcciones, al suelo de cimentación del mencionado estudio
le corresponde un perfil de suelo tipo S2, con un periodo Tp(s) = 0.6 seg. Y un
factor de suelo S = 1.2
2.4.4 Fuerza Horizontal Equivalente
La fuerza horizontal o cortante en la base debido a la acción sísmica se
determinara mediante la siguiente expresión:
V = Z * V * S * C . P
Rd
Donde:

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
Z = Factor de Zona
U = Factor de Uso
S = Factor de Suelo
C = Coeficiente Sísmico
Rd = Factor de Ductilidad
P = Peso de la Estructura
3 INVESTIGACION DE CAMPO
3.1 Trabajos de Campo
Correspondió a la etapa de prospección in-situ, donde se tomaron muestras
de Dos (02) calicatas de 2.00 m de profundidad, que permitieron caracterizar
al suelo de fundación en el área delimitada para el Proyecto en mención,
tomándose muestras de las capas de suelo encontrado.
3.1.1 Calicata o Pozo de Exploración
Se programo la ejecución de Dos (02) calicatas o pozo de exploración “A
Cielo Abierto”, designado como C – 1 y C -2, ubicadas convenientemente y
con profundidades suficientes de 2.00 m. La ubicación de las calicatas se
presenta en el plano “Ubicación de Calicatas”.
3.1.2 Muestreo y registros de Exploración
Las muestras de materiales obtenidas en los trabajos de campo fueron
analizadas en el LABORATORIO DE GEOTEC S.R.L., para determinar
sus propiedades y características físico – mecánicas fundamentales, tales

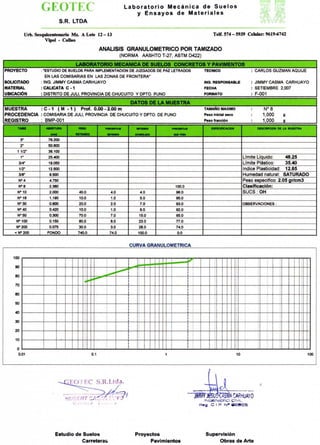

como, Análisis Granulométricos por tamizado, Limites de Consistencia,
Humedad, Pesos Unitarios, Pesos Específicos, Corte Directo y Análisis
químicos (Sulfatos y Cloruros), ensayos ejecutados siguiendo las normas
vigentes.
4 CARACTERISTICAS DEL PROYECTO
El Proyecto:“ESTUDIO DE SUELOS PARA LA IMPLEMENTACION DE
JUZGADOS DE PAZ LETRADOS EN COMISARIAS EN LA ZONAS DE
FRONTERA”, en la Comisaría de Juli, consistirá en la construcción de una edificación
de un piso que trasmitirá una carga al terreno de fundación de 5.00 Tn/ml.
5 ENSAYOS DE LABORATORIO.
Los ensayos de Laboratorio, fueron realizados en el LABORATORIO DE GEOTEC
S.R.L. bajos las normas de la American Society For Testing and Materials (A.S.T.M).
5.1 Ensayos Estándar
Se realizaron los siguientes ensayos:
 Análisis Granulométrico por _Tamizado (ASTM C – 136)

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
 Constantes Físicas (ASTM D – 4318)
 Limite Líquido.
 Limite Plástico.
 Índice de Plasticidad.
 Humedad Natural (ASTM D – 2216)
 Pesos Unitarios (ASTM C – 29)
 Pesos Específicos (ASTM – C128)
 Clasificación de Suelos SUCS (ASTM D – 2487)
5.2 Ensayos Especiales
Se realizaron los siguientes ensayos:
 Con las muestras de suelo alteradas, obtenidas de las calicatas, se
realizaron ensayos especiales en una muestra representativa de la
calicata C – 1 de profundidad (0.00 – 2.00 m.) se realizo el ensayo
de Corte Directo (ASTM D-3080)
 De la misma forma de una muestra representativa de la Calicata
C – 1 de profundidad (0.00 – 2.00), se realizo el Análisis Químico del
suelo de fundación. (ACI 319 -83)
5.3 Clasificación de Suelos
Las muestras ensayadas en el laboratorio se han clasificado de acuerdo al
Sistema Unificado de Clasificación de Suelos (S.U.C.S.) y las muestras
restantes que no figuran en el cuadro fueron clasificados por pruebas
sencillas de campo, observación y comparación con las muestras
representativas ensayadas.
CUADRO DE CLASIFICACION DE SUELOS
CALICATA C - 1 C - 2
Profundidad (m) 0.00-2.00 0.00-2.00
Muestra M -1 M -1
% Pasa Malla N° 4 100.00 100.00
% Pasa Malla N° 200 74.0 73.0
Limite Liquido 48.25 50.99
Índice Plástico 12.85. 12.77
Contenido de Humedad (%) Saturado Saturado
Clasificación de Suelos “SUCS” OH OH

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
6 PERFILES ESTRATIGRAFICOS.
Según la prospección efectuada en la calicata C – 1 de 2.00 m de profundidad y el
análisis de la muestra recuperada, el suelo de fundación esta constituido por una capa de
suelo, la única capa a una profundidad de 0.00 – 2.00, es un estrato con algunos canto
rodados en la superficie, el estrato de suelo natural esta conformado por arcillas limosas
y orgánica de alta plasticidad, encontrándose saturada, con restos de vegetales en
descomposición por lo que presenta baja compacidad, siendo de grano fino conforme se
profundiza los suelos, presenta un color amarillento con tonalidades color negro,
perteneciente en la Clasificación SUCS que corresponde (OH)..
Según la prospección efectuada en la calicata C – 2 de 2.00 m de profundidad y el
análisis de la muestra recuperada, el suelo de fundación esta constituido por una capa de
suelo, la única capa a una profundidad de 0.00 – 2.00 m, es un estrato con algunos canto
rodados en la superficie, el estrato de suelo natural esta conformado por arcillas limosas
y orgánica de alta plasticidad, encontrándose saturada, con restos de vegetales en
descomposición por lo que presenta baja compacidad, siendo de grano fino conforme se
profundiza los suelos, presenta un color amarillento con tonalidades color negro,
perteneciente en la Clasificación SUCS que corresponde (OH).
Se aprecio nivel freático, hasta el nivel prospectado, de 2.00 m de profundidad, a la
fecha de ejecutados los trabajos (Setiembre del 2,007).
7 DESCRIPCION DE LA CONFORMACION DEL SUBSUELO DEL AREA DE
ESTUDIO.
De acuerdo con los perfiles estratigráficos inferidos, se determina que el subsuelo del
área en estudio esta conformado de la siguiente manera:
Se aprecia hasta una profundidad explorada de 2.00 m un potente estrato de suelo
natural, esta conformado por arcillas limosas y orgánicas de alta plasticidad y saturada,
con un limte liquido que varia de 48.25% a 50.99%, y un Índice de plasticidad de 12.77
a 12.85, perteneciente en la clasificación SUCS corresponde (OH).
8 ANÁLISIS DE LA CIMENTACIÓN
8.1 Tipo y Profundidad de cimentación
De acuerdo al análisis de cimentación, trabajo de campo, ensayos de laboratorio,
descripción de los perfiles estratigráficos y características del proyecto se ha
considerado un tipo de cimentación de cimientos corridos armados desplantados
a una profundidad de 1.30 m en material de arena limosa.
8.2 Cálculo de Capacidad Admisible (qad)
Parámetros de Cálculo

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
Se empleará para él calculo de capacidad de carga última por corte las fórmulas
propuestas por Terzaghi (ecuación N° 01), para zapatas continuas y cuadradas.
qad = 1 ( c Nć + γ Df N´q + 1/2 B γ N´γ ) (ecuación N° 01)
F.S.
Donde:
qad : Capacidad Portante Admisible
φ : Ángulo de fricción interna
γ : Densidad Natural (gr/cm3
)
c : Cohesión (gr/cm3
)
Df : Prof. de cimentación (m)
B : Ancho de zapata (m)
Nq Nc y Nγ : Factores de capacidad de carga (función de φ)
FS : Factor de Seguridad
N : 4 (estimado según suelo característico)
Debido a que la falla que podría producirse sería del tipo local (suelo tipo
arcillas limosas), con un ángulo de fricción, obteniéndose un valor de 10°.
Los factores de capacidad de carga para un ángulo de 10° son:
N´q = 1.0
N´γ = 0.0
Nć = 4.0
Utilizando la formula:
qad = 1 ( c Nć + γ Df N´q + 1/2 B γ N´γ ) (ecuación N° 01)
F.S.
Donde:
Suelo Característico = OH (Arcillas y limos orgánicas de mediana a alta
plasticidad)
Napa Freático = Habida
C = 0.50 Kg/cm3
φ = 10°
γ = 2.05 gr/cm3
Df = 1.30 m
B = 0.80 m
N´q = 1.0
N´γ = 0.0
Nć = 4.0
FS = 3

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
Reemplazando en la ecuación N° 01 se tienen capacidades de cargas admisibles de:
qad = 0.75 kg/cm2
8.3 Criterio de Asentamiento Permisible (qd)
Se aplicará la ecuación N° 02, para un asentamiento permisible de 2.5 cm
qd = 0.6 ( N – 3 ) (B + 0.305)2
. Fp (ecuación N° 02)
2 B
Fp = 1 + Z ≤ 2
B
Siendo Z la profundidad de desplante sin tomar en cuenta el nivel freático.
Parámetros de Cálculo
Suelo Característico = OH (Arcillas y limos orgánicos)
N = 4 (estimado según suelo característico)
B = 0.80 m
Z = 1.30 m
Fp = 2.0
Aplicando la ecuación N° 02, se obtiene que:
qd = 0.91 Kg/cm2
Es decir se requerirá aplicar al suelo una carga de 0.91 kg/cm2
, sobre el
suelo de hormigón que constituye el suelo de fundación, para generar un
asentamiento permisible de 2.5 cm. cumpliéndose que:
qad < qd OK!
9 POTENCIAL DE EXPANSION
De acuerdo a Seed, Woodwuard y Lundgren, establecieron la siguiente tabla de
potencial de expansión determinado en laboratorio
INDICE DE
PLASTICIDAD
POTENCIAL DE
EXPANSION
0 - 15 BAJO
15 - 35 MEDIO
35 - 55 ALTO

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
>55 MUY ALTO
Con los datos obtenidos en el laboratorio se tiene:
CALICATA PROF. (m) INDICE
PLASTICO
POTENCIAL
DE
EXPANSION
C -1 0.00-2.00 12.85 BAJO
C -2 0.00-2.00 12.77. BAJO
Comparando estos valores con los Índices Plásticos de los suelos encontrados (OH), se
concluye que el potencial de expansión es Bajo
10 AGRESION DEL SUELO AL CONCRETO DE LA CIMENTACION
La agresión que ocasiona el suelo bajo el cual la estructura, está en función de la
presencia de elementos químicos que actúan sobre el concreto y el acero de refuerzo,
causándole efectos nocivos y hasta destructivos sobre las estructuras (sulfatos y cloruros
principalmente). Sin embargo, la acción química del suelo sobre el concreto sólo ocurre
a través del agua subterránea que reacciona con el concreto; de eses modo el deterioro
del concreto ocurre bajo el nivel freático, zona de ascensión capilar o presencia de agua
infiltrada por otra razón (rotura de tuberías, lluvias extraordinarias, inundaciones, etc.).
Los principales elementos químicos a evaluar son los sulfatos y cloruros por su acción
química sobre el concreto y acero del cimiento.
Las concentraciones de estos elementos en proporciones nocivas, aparecen en el análisis
químico efectuado en el LABORATORIO GEOTEC S.R.L. La fuente de esta
información corresponde a las recomendaciones del ACI (Comité 319-83) en el caso de
los sulfatos presentes en el suelo y a la experiencia en los otros casos.
En los análisis químicos se puede observar que a la profundidad de cimentación que se
recomienda se tiene una concentración de sulfatos promedio de 2.10 %, lo cual nos
indica que Si ocasiona ataque al concreto de la cimentación. La concentración promedio
de cloruros en el suelo es de 240.0 p.p.m., lo anterior indica una acción de baja
agresividad a la armadura de la cimentación, más aun si no existe agua o nivel freático
en la zona.
En resumen se concluye que el estrato de suelo que forma parte del contorno donde irá
desplantada la cimentación contiene severo concentraciones de sulfatos y cloruros, por
lo tanto se recomienda el uso de CEMENTO TIPO II Y/O PUZOLANICO
11 CONCLUSIONES Y RECOMENDACIONES

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
De acuerdo al resultado de los Cálculos, Características Físico – Mecánicas de los
Suelos, se establecen las siguientes consideraciones finales:
 El Presente Trabajo ha consistido en la ejecución del “Estudio de Suelos con
fines de Cimentación para la Implementación de Juzgados de Paz Letrados
de las Comisarías en la zonas de Frontera”, en la Comisaría de Juli, ubicado
en el Distrito de Juli, Provincia de Chucuito y en el Departamento de Puno.
 Los Trabajos de campo han consistido en la excavación de Dos (02) calicatas
hasta alcanzar una profundidad de 2.00 m. Las calicatas se ha ubicado
convenientemente en el área del terreno y así poder contar con la información y
resultados correctos. De las calicatas se extrajeron muestras alteradas para
realizar ensayos Análisis Granulométrico por tamizado, Límites de Consistencia,
Humedad natural, Pesos Unitarios, Pesos Específicos, Clasificación de Suelos
SUCS, Análisis Químicos (Sulfatos y Cloruros) y Ensayos de Corte Directo.
 El Perfil Estratigráfico que se presenta ha sido elaborado mediante la
interpretación de la estratigrafia encontrada en las calicatas. El subsuelo del área
de estudio es homogéneo en profundidad, estando conformado por arcilla limosa
y orgánica de alta plasticidad (OH).
 De 0.00 a 2.00 metro de profundidad se presenta un estrato conformado por
arcilla limosa y orgánica, en estado saturado y alta plasticidad y perteneciente en
la clasificación SUCS (OH).
 Se recomienda que el tipo de cimentación a utilizar sea cimientos corridos
armados, para evitar los asentamientos diferenciales.
 Profundidad de la cimentación:
En base a las características del perfil estratigráfico, se recomienda cimentar a la
profundidad de Df = 1.30 metros.; a esta profundidad se cimentarán en arcillas
limosas y orgánica, saturada y alta plasticidad.
 La capacidad admisible del terreno a la profundidad de cimentación de Df = 1.30
metros se puede considerar de:
qad = 0.75 kg/cm2
 En cuanto a los asentamientos permisibles se requerirá aplicar al suelo una carga
de qd =0.91 kg/cm2
, sobre el suelo arcilloso, limoso y orgánica, alta
plasticidad que constituye el suelo de fundación, para generar un asentamiento
permisible de 2.5 cm, cumpliéndose que:
qad < qd OK!

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
 Se aplicara para obtener la Capacidad admisible (qad) del suelo de fundación un
factor de seguridad (F.S. = 3)
 La estructura de los pisos , patios y obras exteriores tendrá el siguiente diseño
geométrico:
- Subrasante.- El material de la subrasante esta conformado por
arcilla limosa y orgánica, la que será escarificada y compactada en un
espesor de 0.20 m, al 90% de la Máxima densidad Seca del Proctor
Modificado
- Base.- El material a emplear en la base será tipo granular
seleccionado A-1-a (0) o A-1-b (0), con un espesor de 0.25 m.
compactada, al 100 % de la Máxima densidad Seca del Proctor
Modificado.
- Losa de Concreto.- El concreto a utilizar tendrá una resistencia de
f´c= 175 kg/cm2 y un espesor de 0.10 m , siguiendo las normas
vigentes del Reglamento Nacional de Construcciones
 En lo referente a la sismicidad del área de estudio, ésta se encuentra ubicada
dentro de la Zona Sísmica 2 (Zona de Sismicidad Media), por lo que se deberá
tener presente la posibilidad de que ocurran sismos de mediana magnitud.
 Para el análisis sismo-resistente según el RNC se recomienda considerar un
suelo de un perfil tipo S3, con un periodo Tp(s) = 0.6 seg., factor de suelo S = 1.2
 Es conveniente tener presente el cuidado necesario para que los empalmes de las
tuberías de agua y desagüe estén bien instalado de tal forma evitar fugas que
pueden generar la reacción de los sulfatos y cloruros.
 De los análisis de suelos (químicos) realizados a la muestra del suelo donde irá
desplantada la cimentación y de la inspección de la zona en estudio se
recomienda el uso de CEMENTO TIPO II Y/O PUZOLANICO.
 Las conclusiones y recomendaciones presentes, sólo se aplican al terreno
estudiado, no pudiendo aplicarla para otros fines o a otros sectores.
Lima, Setiembre del 2007

Ingeniero Civil
______________________________________________________________________
Telefono: 98662319
ANEXOS

Ingeniero Civil
______________________________________________________________________
_______________________________________________________________________________________________________________
Telefono: 98662319
FOTO N° 05 – PERFIL ESTRATIGRAFICO DE LA CALICATA C – 3, UBICADO
EN LA PARTE POSTERIOR DE LA COMISARIA SAN JOSE DE LOURDES -
CAJAMARCA

Ingeniero Civil
______________________________________________________________________
_______________________________________________________________________________________________________________
Telefono: 98662319
CAJAMARCA

Ingeniero Civil
______________________________________________________________________
_______________________________________________________________________________________________________________
Telefono: 98662319
FOTO N° 04 – VISTA DE LA CALICATA C – 2, UBICADO EN LA PARTE
POSTERIOR DE LA COMISARIA SAN JOSE DE LOURDES - CAJAMARCA

Ingeniero Civil
______________________________________________________________________
_______________________________________________________________________________________________________________
Telefono: 98662319

calicatas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a calicatas

Más de Julio Cësar Huillca Cano

Último

calicatas
