El documento presenta un resumen de los conceptos clave para el diseño de un sistema de riego por aspersión. Primero, introduce el contexto y objetivos del proyecto de diseñar un sistema de riego por aspersión de 10 hectáreas en el distrito de Nuñoa. Luego, revisa conceptos como los sistemas de riego, riego por aspersión, diseño agronómico y parámetros de riego como la necesidad neta, lámina neta y eficiencia de riego. Finalmente, analiza consideraciones preliminares para el

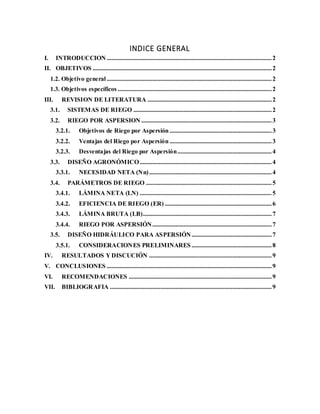

1. INDICE GENERAL
I. INTRODUCCION .........................................................................................................2
II. OBJETIVOS ..................................................................................................................2
1.2. Objetivo general .........................................................................................................2
1.3. Objetivos específicos ..................................................................................................2
III. REVISION DE LITERATURA ...............................................................................2
3.1. SISTEMAS DE RIEGO ........................................................................................2
3.2. RIEGO POR ASPERSION ...................................................................................3
3.2.1. Objetivos de Riego por Aspersión .................................................................3
3.2.2. Ventajas del Riego por Aspersión .................................................................3
3.2.3. Desventajas del Riego por Aspersión............................................................4
3.3. DISEÑO AGRONÓMICO....................................................................................4
3.3.1. NECESIDAD NETA (Nn)..............................................................................4
3.4. PARÁMETROS DE RIEGO ................................................................................5
3.4.1. LÁMINA NETA (LN) ....................................................................................5
3.4.2. EFICIENCIA DE RIEGO (ER) ....................................................................6
3.4.3. LÁMINA BRUTA (LB)..................................................................................7
3.4.4. RIEGO POR ASPERSIÓN............................................................................7
3.5. DISEÑO HIDRÁULICO PARA ASPERSIÓN...................................................7
3.5.1. CONSIDERACIONES PRELIMINARES ...................................................8
IV. RESULTADOS Y DISCUCIÓN ..............................................................................9
V. CONCLUSIONES .........................................................................................................9
VI. RECOMENDACIONES ...........................................................................................9
VII. BIBLIOGRAFIA .......................................................................................................9

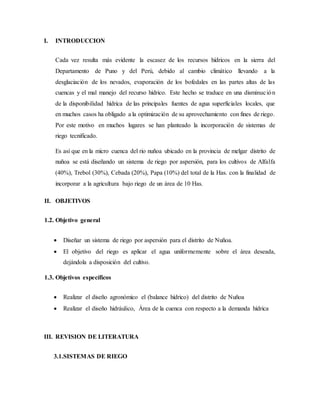

2. I. INTRODUCCION
Cada vez resulta más evidente la escasez de los recursos hídricos en la sierra del
Departamento de Puno y del Perú, debido al cambio climático llevando a la
desglaciación de los nevados, evaporación de los bofedales en las partes altas de las
cuencas y el mal manejo del recurso hídrico. Este hecho se traduce en una disminución
de la disponibilidad hídrica de las principales fuentes de agua superficiales locales, que
en muchos casos ha obligado a la optimización de su aprovechamiento con fines de riego.
Por este motivo en muchos lugares se han planteado la incorporación de sistemas de
riego tecnificado.
Es así que en la micro cuenca del rio nuñoa ubicado en la provincia de melgar distrito de
nuñoa se está diseñando un sistema de riego por aspersión, para los cultivos de Alfalfa
(40%), Trebol (30%), Cebada (20%), Papa (10%) del total de la Has. con la finalidad de
incorporar a la agricultura bajo riego de un área de 10 Has.
II. OBJETIVOS
1.2. Objetivo general
 Diseñar un sistema de riego por aspersión para el distrito de Nuñoa.
 El objetivo del riego es aplicar el agua uniformemente sobre el área deseada,
dejándola a disposición del cultivo.
1.3. Objetivos específicos
 Realizar el diseño agronómico el (balance hídrico) del distrito de Nuñoa
 Realizar el diseño hidráulico, Área de la cuenca con respecto a la demanda hídrica
III. REVISION DE LITERATURA
3.1.SISTEMAS DE RIEGO

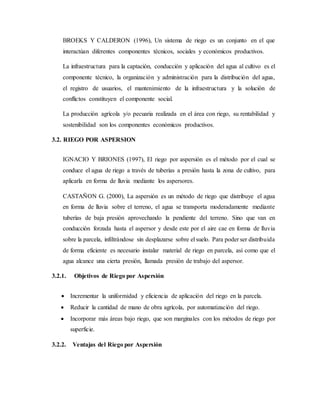

3. BROEKS Y CALDERON (1996), Un sistema de riego es un conjunto en el que
interactúan diferentes componentes técnicos, sociales y económicos productivos.
La infraestructura para la captación, conducción y aplicación del agua al cultivo es el
componente técnico, la organización y administración para la distribución del agua,
el registro de usuarios, el mantenimiento de la infraestructura y la solución de
conflictos constituyen el componente social.
La producción agrícola y/o pecuaria realizada en el área con riego, su rentabilidad y
sostenibilidad son los componentes económicos productivos.
3.2. RIEGO POR ASPERSION
IGNACIO Y BRIONES (1997), El riego por aspersión es el método por el cual se
conduce el agua de riego a través de tuberías a presión hasta la zona de cultivo, para
aplicarla en forma de lluvia mediante los aspersores.
CASTAÑON G. (2000), La aspersión es un método de riego que distribuye el agua
en forma de lluvia sobre el terreno, el agua se transporta moderadamente mediante
tuberías de baja presión aprovechando la pendiente del terreno. Sino que van en
conducción forzada hasta el aspersor y desde este por el aire cae en forma de lluvia
sobre la parcela, infiltrándose sin desplazarse sobre el suelo. Para poder ser distribuida
de forma eficiente es necesario instalar material de riego en parcela, así como que el
agua alcance una cierta presión, llamada presión de trabajo del aspersor.
3.2.1. Objetivos de Riego por Aspersión
 Incrementar la uniformidad y eficiencia de aplicación del riego en la parcela.
 Reducir la cantidad de mano de obra agrícola, por automatización del riego.
 Incorporar más áreas bajo riego, que son marginales con los métodos de riego por
superficie.
3.2.2. Ventajas del Riego por Aspersión

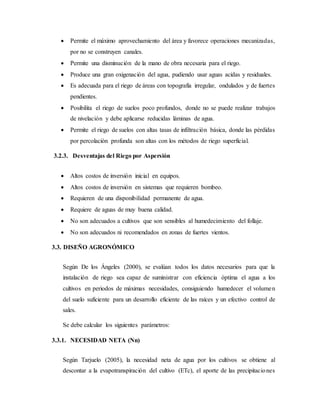

4.  Permite el máximo aprovechamiento del área y favorece operaciones mecanizadas,
por no se construyen canales.
 Permite una disminución de la mano de obra necesaria para el riego.
 Produce una gran oxigenación del agua, pudiendo usar aguas acidas y residuales.
 Es adecuada para el riego de áreas con topografía irregular, ondulados y de fuertes
pendientes.
 Posibilita el riego de suelos poco profundos, donde no se puede realizar trabajos
de nivelación y debe aplicarse reducidas láminas de agua.
 Permite el riego de suelos con altas tasas de infiltración básica, donde las pérdidas
por percolación profunda son altas con los métodos de riego superficial.
3.2.3. Desventajas del Riego por Aspersión
 Altos costos de inversión inicial en equipos.
 Altos costos de inversión en sistemas que requieren bombeo.
 Requieren de una disponibilidad permanente de agua.
 Requiere de aguas de muy buena calidad.
 No son adecuados a cultivos que son sensibles al humedecimiento del follaje.
 No son adecuados ni recomendados en zonas de fuertes vientos.
3.3. DISEÑO AGRONÓMICO
Según De los Ángeles (2000), se evalúan todos los datos necesarios para que la
instalación de riego sea capaz de suministrar con eficiencia óptima el agua a los
cultivos en periodos de máximas necesidades, consiguiendo humedecer el volumen
del suelo suficiente para un desarrollo eficiente de las raíces y un efectivo control de
sales.
Se debe calcular los siguientes parámetros:
3.3.1. NECESIDAD NETA (Nn)
Según Tarjuelo (2005), la necesidad neta de agua por los cultivos se obtiene al
descontar a la evapotranspiración del cultivo (ETc), el aporte de las precipitaciones

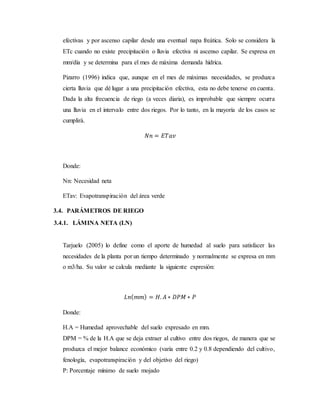

5. efectivas y por ascenso capilar desde una eventual napa freática. Solo se considera la
ETc cuando no existe precipitación o lluvia efectiva ni ascenso capilar. Se expresa en
mm/día y se determina para el mes de máxima demanda hídrica.
Pizarro (1996) indica que, aunque en el mes de máximas necesidades, se produzca
cierta lluvia que dé lugar a una precipitación efectiva, esta no debe tenerse en cuenta.
Dada la alta frecuencia de riego (a veces diaria), es improbable que siempre ocurra
una lluvia en el intervalo entre dos riegos. Por lo tanto, en la mayoría de los casos se
cumplirá.
𝑁𝑛 = 𝐸𝑇𝑎𝑣
Donde:
Nn: Necesidad neta
ETav: Evapotranspiración del área verde
3.4. PARÁMETROS DE RIEGO
3.4.1. LÁMINA NETA (LN)
Tarjuelo (2005) lo define como el aporte de humedad al suelo para satisfacer las
necesidades de la planta por un tiempo determinado y normalmente se expresa en mm
o m3/ha. Su valor se calcula mediante la siguiente expresión:
𝐿𝑛( 𝑚𝑚) = 𝐻. 𝐴 ∗ 𝐷𝑃𝑀 ∗ 𝑃
Donde:
H.A = Humedad aprovechable del suelo expresado en mm.
DPM = % de la H.A que se deja extraer al cultivo entre dos riegos, de manera que se
produzca el mejor balance económico (varía entre 0.2 y 0.8 dependiendo del cultivo,
fenología, evapotranspiración y del objetivo del riego)
P: Porcentaje mínimo de suelo mojado

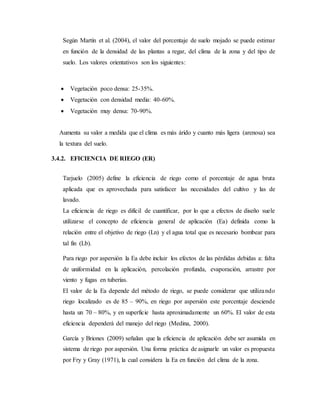

6. Según Martín et al. (2004), el valor del porcentaje de suelo mojado se puede estimar
en función de la densidad de las plantas a regar, del clima de la zona y del tipo de
suelo. Los valores orientativos son los siguientes:
 Vegetación poco densa: 25-35%.
 Vegetación con densidad media: 40-60%.
 Vegetación muy densa: 70-90%.
Aumenta su valor a medida que el clima es más árido y cuanto más ligera (arenosa) sea
la textura del suelo.
3.4.2. EFICIENCIA DE RIEGO (ER)
Tarjuelo (2005) define la eficiencia de riego como el porcentaje de agua bruta
aplicada que es aprovechada para satisfacer las necesidades del cultivo y las de
lavado.
La eficiencia de riego es difícil de cuantificar, por lo que a efectos de diseño suele
utilizarse el concepto de eficiencia general de aplicación (Ea) definida como la
relación entre el objetivo de riego (Ln) y el agua total que es necesario bombear para
tal fin (Lb).
Para riego por aspersión la Ea debe incluir los efectos de las pérdidas debidas a: falta
de uniformidad en la aplicación, percolación profunda, evaporación, arrastre por
viento y fugas en tuberías.
El valor de la Ea depende del método de riego, se puede considerar que utilizando
riego localizado es de 85 – 90%, en riego por aspersión este porcentaje desciende
hasta un 70 – 80%, y en superficie hasta aproximadamente un 60%. El valor de esta
eficiencia dependerá del manejo del riego (Medina, 2000).
García y Briones (2009) señalan que la eficiencia de aplicación debe ser asumida en
sistema de riego por aspersión. Una forma práctica de asignarle un valor es propuesta
por Fry y Gray (1971), la cual considera la Ea en función del clima de la zona.

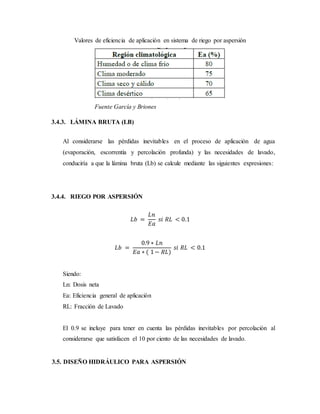

7. Valores de eficiencia de aplicación en sistema de riego por aspersión
Fuente García y Briones
3.4.3. LÁMINA BRUTA (LB)
Al considerarse las pérdidas inevitables en el proceso de aplicación de agua
(evaporación, escorrentía y percolación profunda) y las necesidades de lavado,
conduciría a que la lámina bruta (Lb) se calcule mediante las siguientes expresiones:
3.4.4. RIEGO POR ASPERSIÓN
𝐿𝑏 =
𝐿𝑛
𝐸𝑎
𝑠𝑖 𝑅𝐿 < 0.1
𝐿𝑏 =
0.9 ∗ 𝐿𝑛
𝐸𝑎 ∗ ( 1− 𝑅𝐿)
𝑠𝑖 𝑅𝐿 < 0.1
Siendo:
Ln: Dosis neta
Ea: Eficiencia general de aplicación
RL: Fracción de Lavado
El 0.9 se incluye para tener en cuenta las pérdidas inevitables por percolación al
considerarse que satisfacen el 10 por ciento de las necesidades de lavado.
3.5. DISEÑO HIDRÁULICO PARA ASPERSIÓN

8. 3.5.1. CONSIDERACIONES PRELIMINARES
Según Martín et al. (2004), como se implementará riego tecnificado a las áreas verdes
para un jardín, se deberá reconocer primordialmente la forma geométrica de cada zona
a regar según el diseño arquitectónico, se tomará en cuenta los siguientes elementos:
 Plano a escala del conjunto.
 Posicionar la casa, los pasos, las terrazas. Fijarnos si hay espacios en el jardín
interrumpidos por zonas de hormigón o cemento, y si se ha previsto el paso de la
tubería con el correspondiente tubo pasante.
 Indicar las zonas a regar, y las que no deben ser regadas. Anotar los tipos de plantas.
 Intentar tener una indicación del tipo de suelo (si cuando llueve el agua queda en la
superficie y forma un charco, el terreno muy posiblemente será arcilloso).
 Determinar la fuente hídrica, se deberá realizar un análisis del agua.
 Marcar los pasos de tubería. Dibujar en el plano las líneas por donde puede pasar
alguna tubería ya existente con el fin de no romperla cuando tengamos que realizar la
zanja para nuestra instalación.
 El desnivel topográfico, y reconocer también si existirán taludes dentro de la zona de
riego.
 Dirección y fuerza del viento.
 Marcar las plantas existentes. Poner en el plano las plantas que hay en el jardín, o las
que formen parte del futuro diseño, para realizar una mejor distribución de los
emisores y evitar que nos formen zonas de sombra que no nos permitan regar toda la
parcela.

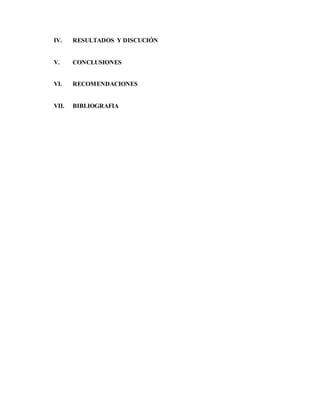

9. IV. RESULTADOS Y DISCUCIÓN
V. CONCLUSIONES
VI. RECOMENDACIONES
VII. BIBLIOGRAFIA
