1. Unidad 5

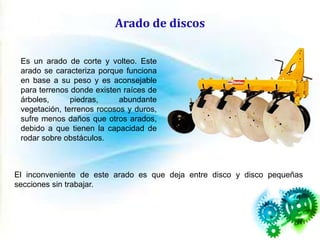

2. Arado de discos
Es un arado de corte y volteo. Este
arado se caracteriza porque funciona
en base a su peso y es aconsejable
para terrenos donde existen raíces de
árboles, piedras, abundante
vegetación, terrenos rocosos y duros,
sufre menos daños que otros arados,
debido a que tienen la capacidad de
rodar sobre obstáculos.
El inconveniente de este arado es que deja entre disco y disco pequeñas
secciones sin trabajar.

3. Partes del arado de discos
Disco.- Es la parte que realiza el
trabajo, se trata de un casquete esférico
que puede girar sobre un eje; su diámetro
es variable y puede oscilar entre 20 y 32
pulgadas; el filo del disco puede ser liso,
ondulados y dentado.

4. El disco con relación a su vertical forma un ángulo que varía de 15 a 25º. El
arado de discos está formado de un conjunto de discos que pueden fácilmente
ser acoplados. Los discos se encuentran acoplados al bastidor y en relación al
avance del tractor forman un ángulos de 45º.
dirección de
avance
Arado de disco.
El ángulo que hace el disco
con relación a la dirección de
avance.
vertical
Arado de disco.
Angulo de inclinación del disco.
Partes del arado de discos

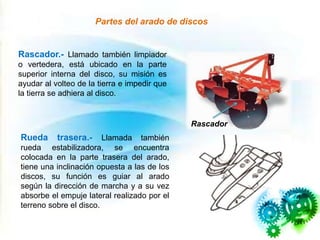

5. Rascador.- Llamado también limpiador
o vertedera, está ubicado en la parte
superior interna del disco, su misión es
ayudar al volteo de la tierra e impedir que
la tierra se adhiera al disco.
Rueda trasera.- Llamada también
rueda estabilizadora, se encuentra
colocada en la parte trasera del arado,
tiene una inclinación opuesta a las de los
discos, su función es guiar al arado
según la dirección de marcha y a su vez
absorbe el empuje lateral realizado por el
terreno sobre el disco.
Rascador
Partes del arado de discos

6. Bastidor.- Es el cuerpo del arado,
donde el tractor aplica su potencia, a
este se acoplan los otros
componentes.
.
Brazo portadiscos o cama.- Es un
conjunto de elementos que une el disco
con el bastidor del arado.
Bastidor
Partes del arado de discos
