Instalaciones de enlace

NORMATIVA

INSTALACIONES DE ENLACE

BAJA TENSION
CONEXIÓN DIRECTA

TECNOLOGIA DE LA MEDIDA

Erwin Gustavo Pacheco Alquijay
Ingeniero Electricista

Julio, 2011

1

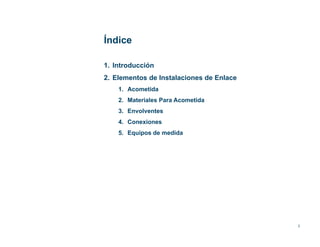

Índice

1. Introducción
2.
2 Elementos de Instalaciones de Enlace
1. Acometida
2. Materiales Para Acometida
3. Envolventes
4. Conexiones
5. Equipos de medida

2

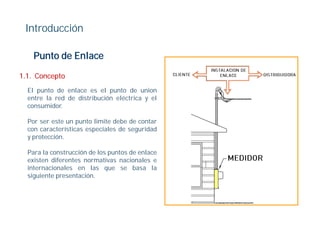

Introducción

Punto de Enlace

1.1.
1 1 Concepto
El punto de enlace es el punto de union
entre la red de distribución eléctrica y el
consumidor.

Por ser este un punto limite debe de contar
con características especiales de seguridad
y protección.

Para la construcción de los puntos de enlace
existen diferentes normativas nacionales e
internacionales en las que se basa la
q
siguiente presentación.

Elementos de instalaciones
de enlace

5

Elementos de Instalaciones de Enlace

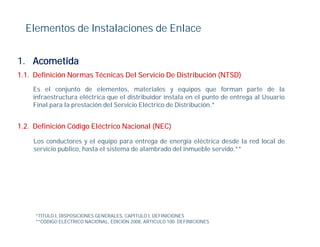

1. Acometida
1.1. Definición Normas Técnicas Del Servicio De Distribución (NTSD)
Es el conjunto de elementos, materiales y equipos que forman parte de la
infraestructura eléctrica que el distribuidor instala en el punto de entrega al Usuario
Final para la prestación del Servicio Eléctrico de Distribución.*
p p

1.2. Definición Código Eléctrico Nacional (NEC)

Los
L conductores y el equipo para entrega d energía eléctrica d d l red l
d l i de í lé i desde la d local d
l de
servicio publico, hasta el sistema de alambrado del inmueble servido.**

*TITULO I, DISPOSICIONES GENERALES, CAPITULO I, DEFINICIONES
**CÓDIGO ELÉCTRICO NACIONAL, EDICIÓN 2008, ARTICULO 100. DEFINICIONES

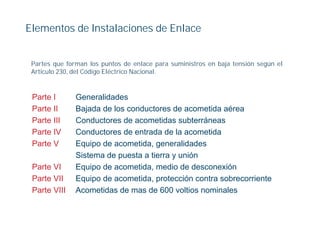

Partes que forman los puntos de enlace para suministros en baja tensión según el
Articulo 230, del Código Eléctrico Nacional.

Parte I Generalidades
Parte II Bajada de los conductores de acometida aérea
Parte III Conductores de acometidas subterráneas
Parte IV Conductores de entrada de la acometida
Parte V Equipo de acometida, generalidades
Sistema de puesta a tierra y unión
Parte VI Equipo de acometida, medio de desconexión
q p ,
Parte VII Equipo de acometida, protección contra sobrecorriente
Parte VIII Acometidas de mas de 600 voltios nominales


1.2.1 Parte I, Generalidades *

230.2 Numero de acometidas
Un difi i
U edificio u otra estructura a l que se suministra energía se d b d alimentar
t t t la i i t í debe de li t
solamente por una acometida.

230.3 Un edificio u otra estructura no debe de estar alimentadas a través de otra
Los conductores d acometida que alimentan un edificio u otra estructura no
L d t de tid li t difi i t t t
deben pasar a través del interior de otro edificio o estructura.

*CÓDIGO ELÉCTRICO NACIONAL, EDICIÓN 2008, ARTICULO 230. ACOMETIDAS

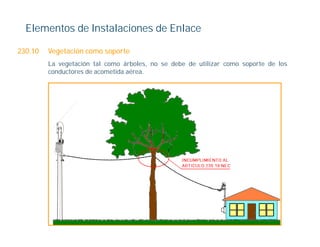

230.10 Vegetación como soporte
La vegetación tal como árboles, no se debe de utilizar como soporte de los
conductores de acometida aérea.

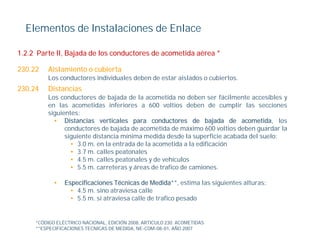

1.2.2 Parte II, Bajada de los conductores de acometida aérea *

230.22 Aislamiento o cubierta
Los
L conductores i di id l d b d estar aislados o cubiertos.
d t individuales deben de t i l d bi t
230.24 Distancias
Los conductores de bajada de la acometida no deben ser fácilmente accesibles y
en las acometidas inferiores a 600 voltios deben de cumplir las secciones
p
siguientes:

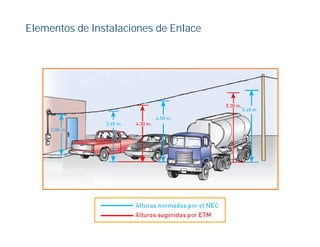

• Distancias verticales para conductores de bajada de acometida, los
conductores de bajada de acometida de máximo 600 voltios deben guardar la
siguiente distancia mínima medida desde la superficie acabada del suelo:
g p
• 3.0 m. en la entrada de la acometida a la edificación
• 3.7 m. calles peatonales
• 4.5 m. calles peatonales y de vehículos
• 5.5 m. carreteras y áreas de trafico de camiones.

• Especificaciones Técnicas de Medida**, estima las siguientes alturas:
• 4.5 m. sino atraviesa calle
• 5.5 m. si atraviesa calle de trafico pesado
p

**ESPECIFICACIONES TECNICAS DE MEDIDA, NE-COM-08-01, AÑO 2007

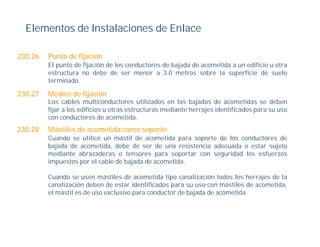

230.26 Punto de fijación
El punto de fijación de los conductores de bajada de acometida a un edificio u otra
estructura no debe de ser menor a 3.0 metros sobre la superficie de suelo
terminado.

230.27 Medios de fijación
Los cables multiconductores utilizados en las bajadas de acometidas se deben
fijar los difi i
fij a l edificios u otras estructuras mediante h
t t t di t herrajes id tifi d para su uso
j identificados
con conductores de acometida.
230.28 Mástiles de acometida como soporte
Cuando se utilice un mástil de acometida para soporte de los conductores de
bajada de acometida, debe de ser de una resistencia adecuada o estar sujeto
mediante abrazaderas o tensores para soportar con seguridad los esfuerzos
impuestos por el cable de bajada de acometida.

Cuando se usen mástiles de acometida tipo canalización todos los herrajes de la
canalización deben de estar identificados para su uso con mástiles de acometida,
el mástil es de uso exclusivo para conductor de bajada de acometida.

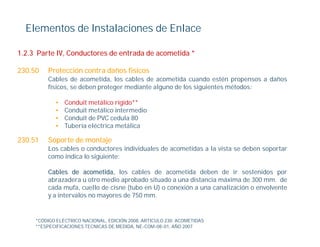

1.2.3 Parte IV, Conductores de entrada de acometida *

230.50 Protección contra daños físicos
Cables de
C bl d acometida, l cables d acometida cuando estén propensos a d ñ
id los bl de id d é daños
físicos, se deben proteger mediante alguno de los siguientes métodos:

• Conduit metálico rígido**
• Conduit
C d i metálico i
áli intermedio
di
• Conduit de PVC cedula 80
• Tubería eléctrica metálica

230.51
230 51 Soporte de montaje
Los cables o conductores individuales de acometidas a la vista se deben soportar
como indica lo siguiente:

Cables d acometida, l
C bl de tid los cables d acometida d b
bl de tid deben d i sostenidos por
de ir t id
abrazadera u otro medio aprobado situado a una distancia máxima de 300 mm. de
cada mufa, cuello de cisne (tubo en U) o conexión a una canalización o envolvente
y a intervalos no mayores de 750 mm.

**ESPECIFICACIONES TECNICAS DE MEDIDA, NE-COM-08-01, AÑO 2007

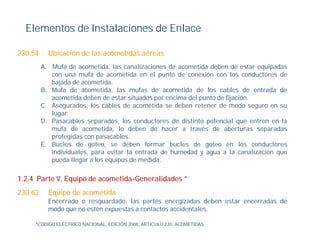

230.54 Ubicación de las acometidas aéreas
A. Mufa de acometida, las canalizaciones de acometida deben de estar equipadas
con una mufa de acometida en el punto de conexión con los conductores de
p
bajada de acometida.
B. Mufa de acometida, las mufas de acometida de los cables de entrada de
acometida deben de estar situados por encima del punto de fijación.
C. Asegurados, los cables de acometida se deben retener de modo seguro en su
g , g
lugar.
D. Pasacables separados, los conductores de distinto potencial que entren en la
mufa de acometida, lo deben de hacer a través de aberturas separadas
p
protegidas con pasacables.
g p
E. Bucles de goteo, se deben formar bucles de goteo en los conductores
individuales, para evitar la entrada de humedad y agua a la canalización que
pueda llegar a los equipos de medida.

1.2.4 Parte V, Equipo de acometida-Generalidades *
230.62 Equipo de acometida
Encerrado o resguardado las partes energizadas deben estar encerradas de
resguardado,
modo que no estén expuestas a contactos accidentales.

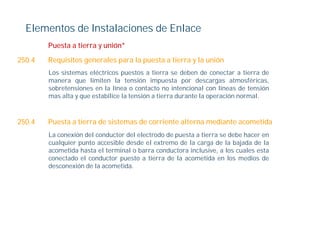

Puesta a tierra y unión*
unión

250.4 Requisitos generales para la puesta a tierra y la unión
Los sistemas eléctricos puestos a tierra se deben de conectar a tierra de
manera que limiten la tensión impuesta por descargas atmosféricas,
sobretensiones en la línea o contacto no intencional con líneas de tensión
mas alta y que estabilice la tensión a tierra durante la operación normal.

250.4 Puesta a tierra de sistemas de corriente alterna mediante acometida
La conexión del conductor del electrodo de puesta a tierra se debe hacer en
cualquier punto accesible desde el extremo de la carga de la bajada de la
acometida hasta el terminal o barra conductora inclusive, a los cuales esta
conectado el conductor puesto a tierra de la acometida en los medios de
desconexión de la acometida.


INSTALACION FISICA

CIRCUITO ELECTRICO

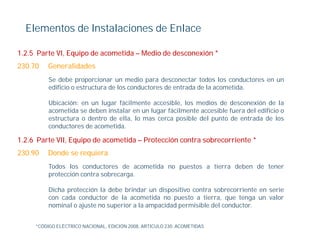

1.2.5 Parte VI, Equipo de acometida – Medio de desconexión *
230.70 Generalidades
Se debe proporcionar un medio para desconectar todos los conductores en un
edificio o estructura de los conductores de entrada de la acometida.

Ubicación: en un lugar fácilmente accesible, los medios de desconexión de la
acometida se deben instalar en un lugar fácilmente accesible fuera del edificio o
estructura o dentro de ella, lo mas cerca posible del punto de entrada de los
conductores de acometida.

1.2.6
1 2 6 Parte VII, Equipo de acometida – Protección contra sobrecorriente *
VII
230.90 Donde se requiera
Todos los conductores de acometida no puestos a tierra deben de tener
protección contra sobrecarga.

Dicha protección la debe brindar un dispositivo contra sobrecorriente en serie
con cada conductor de la acometida no puesto a tierra, que tenga un valor
nominal o ajuste no superior a la ampacidad permisible del conductor.

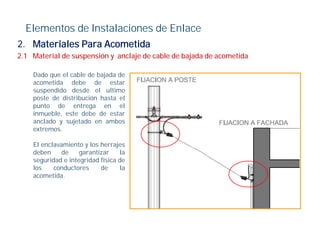

2.
2 Materiales Para Acometida
2.1 Material de suspensión y anclaje de cable de bajada de acometida

Dado que el cable de bajada de
acometida debe de estar
suspendido desde el ultimo
poste de distribución hasta el
punto de entrega en el
inmueble, este debe de estar
anclado y sujetado en ambos
extremos.

El enclavamiento y los herrajes
deben de garantizar la
seguridad e integridad física de
los conductores de la
acometida.

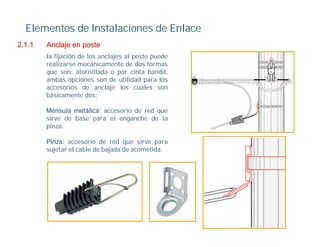

2.1.1
211 Anclaje en poste
la fijación de los anclajes al poste puede
realizarse mecánicamente de dos formas
que son: atornillada o por cinta bandit,
ambas opciones son de utilidad para los
accesorios de anclaje los cuales son
básicamente dos:

Mensula metálica: accesorio de red que
sirve de base para el enganche de la
pinza.

Pinza: accesorio de red que sirve para
sujetar el cable de bajada de acometida.

2.1.2

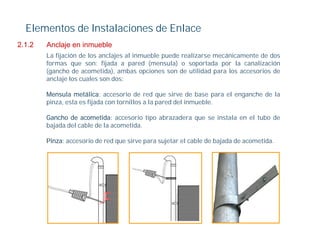

212 Anclaje en inmueble
La fijación de los anclajes al inmueble puede realizarse mecánicamente de dos
formas que son: fijada a pared (mensula) o soportada por la canalización
(gancho de acometida), ambas opciones son de utilidad para los accesorios de
anclaje l cuales son d
l j los l dos:

Mensula metálica: accesorio de red que sirve de base para el enganche de la
pinza, esta es fijada con tornillos a la pared del inmueble.

Gancho de acometida: accesorio tipo abrazadera que se instala en el tubo de
bajada del cable de la acometida.

Pinza: accesorio d red que sirve para sujetar el cable d b j d d acometida.
Pi i de d i j t l bl de bajada de tid

2.2 Material para la canalización del cable de bajada de acometida
Con el objetivo de proteger los conductores de bajada de acometida se requiere que se
instale tubería metálica rígida, con accesorios de ensamble y anclaje del mismo tipo.

2.2.1 Tubería conduit galvanizado (Rigid Metal Conduit)
Canalización roscable de sección transversal circular diseñada para la protección
física y direccionamiento de conductores y cables.*

2.2.2 Accesorio de entrada (Mufa de acometida)
Con el objetivo de evitar que ingresen objetos sólidos,
líquidos y humedad a la canalización y puedan estos llegar a
los equipos de medida debe de instalarse un accesorio de
entrada que forme un cuello de cisne.**
q

*CÓDIGO ELÉCTRICO NACIONAL, EDICIÓN 2008, ARTICULO 344.2 Definición
** CODIGO ELECTRICO NACIONAL, EDICION 2008, ARTICULO 230.54 (a)

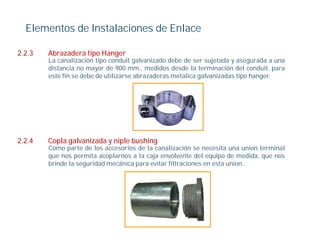

2.2.3 Abrazadera tipo Hanger
La canalización tipo conduit galvanizado debe de ser sujetada y asegurada a una
distancia no mayor de 900 mm., medidos desde la terminación del conduit, para
este fin se debe de utilizarse abrazaderas metálica galvanizadas tipo hanger
hanger.

2.2.4
224 Copla l
C l galvanizada y niple bushing
i d i l b hi
Como parte de los accesorios de la canalización se necesita una union terminal
que nos permita acoplarnos a la caja envolvente del equipo de medida, que nos
brinde la seguridad mecánica para evitar filtraciones en esta union..

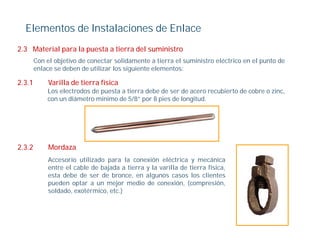

2.3 Material para la puesta a tierra del suministro
Con el objetivo de conectar solidamente a tierra el suministro eléctrico en el punto de
enlace se deben de utilizar los siguiente elementos:

2.3.1 Varilla de tierra física
Los electrodos de puesta a tierra debe de ser de acero recubierto de cobre o zinc,
con un diámetro mínimo de 5/8” por 8 pies de longitud.

2.3.2 Mordaza
Accesorio utilizado para la conexión eléctrica y mecánica
entre el cable de bajada a tierra y la varilla de tierra física,
j ,
esta debe de ser de bronce, en algunos casos los clientes
pueden optar a un mejor medio de conexión, (compresión,
soldado, exotérmico, etc.)

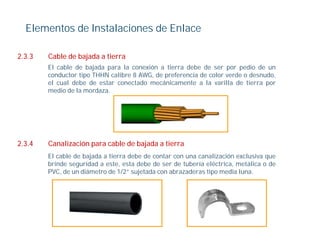

2.3.3 Cable de bajada a tierra
El cable de bajada para la conexión a tierra debe de ser por pedio de un
conductor tipo THHN calibre 8 AWG, de preferencia de color verde o desnudo,
el cual debe de estar conectado mecánicamente a la varilla de tierra por
medio de la mordaza.

2.3.4 Canalización para cable de bajada a tierra
El cable de bajada a tierra debe de contar con una canalización exclusiva que
brinde seguridad a este, esta debe de ser de tubería eléctrica, metálica o de
PVC, de
PVC d un diá t d 1/2” sujetada con abrazaderas ti media l
diámetro de j t d b d tipo di luna.

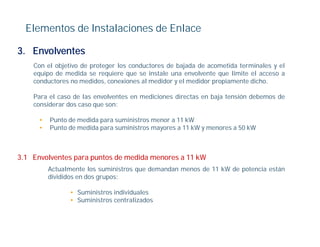

3. Envolventes
Con el objetivo de proteger los conductores de bajada de acometida terminales y el
equipo de medida se requiere que se instale una envolvente que limite el acceso a
q p q q q
conductores no medidos, conexiones al medidor y el medidor propiamente dicho.

Para el caso de las envolventes en mediciones directas en baja tensión debemos de
considerar dos caso que son:
q

• Punto de medida para suministros menor a 11 kW
• Punto de medida para suministros mayores a 11 kW y menores a 50 kW

3.1 Envolventes para puntos de medida menores a 11 kW
Actualmente los suministros que demandan menos de 11 kW de potencia están
divididos en dos grupos:

• Suministros individuales
• Suministros centralizados

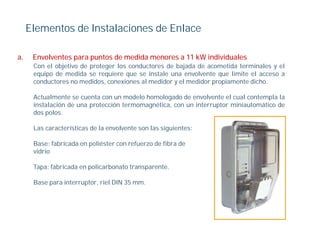

a. Envolventes para puntos de medida menores a 11 kW individuales
Con el objetivo de proteger los conductores de bajada de acometida terminales y el
equipo de medida se requiere que se instale una envolvente que limite el acceso a
q p q q q
conductores no medidos, conexiones al medidor y el medidor propiamente dicho.

Actualmente se cuenta con un modelo homologado de envolvente el cual contempla la
instalación de una protección termomagnética, con un interruptor miniautomático de
p g , p
dos polos.

Las características de la envolvente son las siguientes:

Base: fabricada en poliéster con refuerzo de fibra de
vidrio

Tapa: fabricada en policarbonato transparente.
p p p

Base para interruptor, riel DIN 35 mm.


Envolventes para puntos de medida menores a 11 kW individuales
(En proceso de homologación)
Con el objetivo de incrementar el tipo de envolventes para suministros individuales
con potencias menores de 11 kW, se tiene en proceso de homologación una envolvente
con las siguientes características.

Base: fabricado en policarbonato transparente

Tapa: fabricad en policarbonato transparente.

Esta envolvente no cuenta con espacio dedicado
a la protección termomagnética.

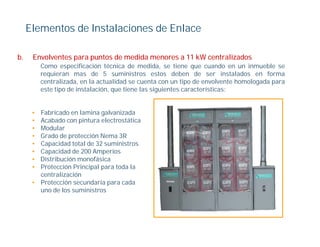

b. Envolventes para puntos de medida menores a 11 kW centralizados
Como especificación técnica de medida, se tiene que cuando en un inmueble se
requieran mas de 5 suministros estos deben de ser instalados en forma
q
centralizada, en la actualidad se cuenta con un tipo de envolvente homologada para
este tipo de instalación, que tiene las siguientes características:

• Fabricado en lamina galvanizada
• Acabado con pintura electrostática
• Modular
• Grado de protección Nema 3R
p
• Capacidad total de 32 suministros
• Capacidad de 200 Amperios
• Distribución monofásica
• Protección Principal para toda la
p p
centralización
• Protección secundaria para cada
uno de los suministros

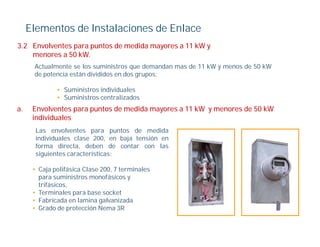

3.2
3 2 Envolventes para puntos de medida mayores a 11 kW y
menores a 50 kW.
Actualmente se los suministros que demandan mas de 11 kW y menos de 50 kW
de potencia están divididos en dos grupos:
p g p

• Suministros individuales
• Suministros centralizados
a.
a Envolventes para puntos de medida mayores a 11 kW y menores de 50 kW
individuales
Las envolventes para puntos de medida
individuales clase 200 en baja tensión en
200,
forma directa, deben de contar con las
siguientes características:

• Caja polifásica Clase 200 7 terminales
200,
para suministros monofásicos y
trifásicos,
• Terminales para base socket
• Fabricada en lamina galvanizada

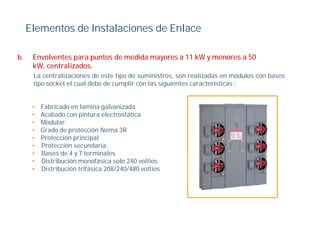

b. Envolventes para puntos de medida mayores a 11 kW y menores a 50
kW, centralizados.
La centralizaciones de este tipo de suministros son realizadas en módulos con bases
suministros,
tipo socket el cual debe de cumplir con las siguientes características :

• Fabricado en lamina galvanizada
• Acabado con pintura electrostática
• Modular
• Protección principal
• Protección secundaria
• Bases de 4 y 7 terminales
• Distribución monofásica solo 240 voltios
• Distribución trifásica 208/240/480 voltios

4.

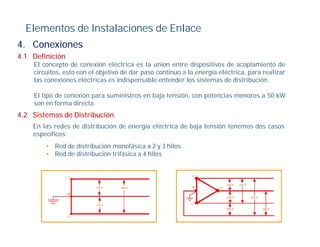

4 Conexiones
4.1 Definición
El concepto de conexión eléctrica es la union entre dispositivos de acoplamiento de
circuitos, esto con el objetivo de dar paso continuo a la energía eléctrica, para realizar
las conexiones eléctricas es indispensable entender los sistemas de distribución.

El tipo de conexión para suministros en baja tensión, con potencias menores a 50 kW
son en forma directa.
4.2 Sistemas de Distribución
En las redes de distribución de energía eléctrica de baja tensión tenemos dos casos
específicos:
• Red de distribución monofásica a 2 y 3 hilos
• Red de distribución trifásica a 4 hilos

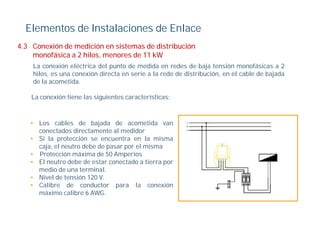

4.3
4 3 Conexión de medición en sistemas de distribución
monofásica a 2 hilos, menores de 11 kW
La conexión eléctrica del punto de medida en redes de baja tensión monofásicas a 2
hilos, es una conexión directa en serie a la rede de distribución, en el cable de bajada
, , j
de la acometida.

La conexión tiene las siguientes características:

• Los cables de bajada de acometida van
conectados directamente al medidor
• Si la protección se encuentra en la misma
caja, el neutro debe de pasar por el misma
• Protección máxima de 50 Amperios
• El neutro debe de estar conectado a tierra por
medio de una terminal
terminal.
• Nivel de tensión 120 V.
• Calibre de conductor para la conexión
máximo calibre 6 AWG.

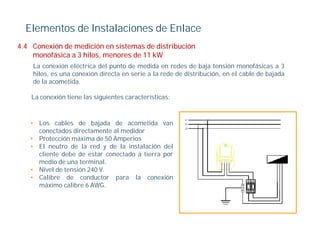

4.4
monofásica a 3 hilos, menores de 11 kW
, , j
de la acometida.


conectados directamente al medidor
• Protección máxima de 50 Amperios
• El neutro de la red y de la instalación del
cliente debe de estar conectado a tierra por
medio de una terminal.
• Nivel de tensión 240 V
V.
• Calibre de conductor para la conexión
máximo calibre 6 AWG.

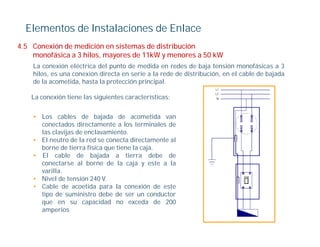

4.5
monofásica a 3 hilos, mayores de 11kW y menores a 50 kW
, , j
de la acometida, hasta la protección principal.


conectados directamente a los terminales de
las clavijas de enclavamiento.
• El neutro de la red se conecta directamente al
borne de tierra física que tiene la caja.
• El cable de bajada a tierra debe de
conectarse al borne de la caja y este a la
varilla.
varilla
• Nivel de tensión 240 V.
• Cable de acoetida para la conexión de este
tipo de suministro debe de ser un conductor
que en su capacidad no exceda de 200
amperios

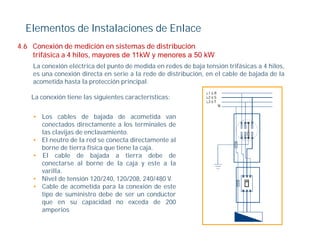

4.6
trifásica a 4 hilos, mayores de 11kW y menores a 50 kW
La conexión eléctrica del punto de medida en redes de baja tensión trifásicas a 4 hilos,
es una conexión directa en serie a la rede de distribución, en el cable de bajada de la
, j
acometida hasta la protección principal.


conectados directamente a los terminales de
las clavijas de enclavamiento.
• El neutro de la red se conecta directamente al
borne de tierra física que tiene la caja.
• El cable de bajada a tierra debe de
conectarse al borne de la caja y este a la
varilla.
varilla
• Nivel de tensión 120/240, 120/208, 240/480 V.
• Cable de acometida para la conexión de este
tipo de suministro debe de ser un conductor
que en su capacidad no exceda de 200
amperios

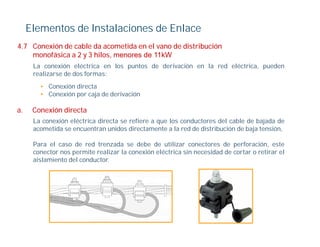

4.7
4 7 Conexión de cable da acometida en el vano de distribución
monofásica a 2 y 3 hilos, menores de 11kW
La conexión eléctrica en los puntos de derivación en la red eléctrica, pueden
realizarse de dos formas:
• Conexión directa
• Conexión por caja de derivación

a. Conexión di t
C ió directa
La conexión eléctrica directa se refiere a que los conductores del cable de bajada de
acometida se encuentran unidos directamente a la red de distribución de baja tensión,

Para el caso de red trenzada se debe de utilizar conectores de perforación, este
conector nos permite realizar la conexión eléctrica sin necesidad de cortar o retirar el
aislamiento del conductor.

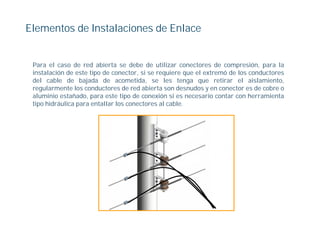

Para el caso de red abierta se debe de utilizar conectores de compresión, para la
instalación de este tipo de conector, si se requiere que el extremó de los conductores
del cable de bajada de acometida, se les tenga que retirar el aislamiento,
regularmente los conductores de red abierta son desnudos y en conector es de cobre o
aluminio estañado, para este tipo de conexión si es necesario contar con herramienta
tipo hidráulica para entallar los conectores al cable.


b. Conexión por caja de derivación
Las conexiones de los cables de bajada de acometidas no se realizan directamente de
los cables de distribución, sino desde una caja de derivación, para un sistema
atornillable que permite conectar y desconectar sin causar daños a la red.

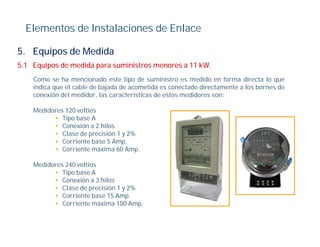

5. Equipos de Medida
5.1 Equipos de medida para suministros menores a 11 kW.
Como se ha mencionado este tipo de suministro es medido en forma directa lo que
indica que el cable de bajada de acometida es conectado directamente a los bornes de
conexión del medidor, las características de estos medidores son:

Medidores 120 voltios
• Tipo base A
• Conexión a 2 hilos
• Clase de precisión 1 y 2%
• C i
Corriente bbase 5 A
Amp.
• Corriente máxima 60 Amp.

Medidores 240 voltios
• Ti b
Tipo base A
• Clase de precisión 1 y 2%
• Corriente base 15 Amp.
• C i
Corriente máxima 100 A
á i Amp.

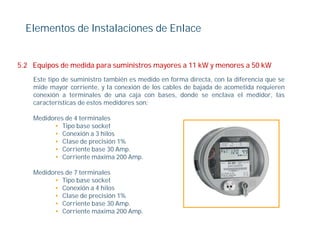

5.2 Equipos de medida para suministros mayores a 11 kW y menores a 50 kW
Este tipo de suministro también es medido en forma directa, con la diferencia que se
é
mide mayor corriente, y la conexión de los cables de bajada de acometida requieren
conexión a terminales de una caja con bases, donde se enclava el medidor, las
características de estos medidores son:

Medidores de 4 terminales
• Tipo base socket
• Cl
Clase d precisión 1%
de i ió
• Corriente base 30 Amp.

Medidores d 7 terminales
M did de i l
• Tipo base socket
• Clase de precisión 1%
• C i
Corriente b
base 30 A
Amp.

Instalaciones de enlace

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Instalaciones de enlace

Instalaciones de enlace
