6. instalaciones electricas

Instalaciones eléctricas

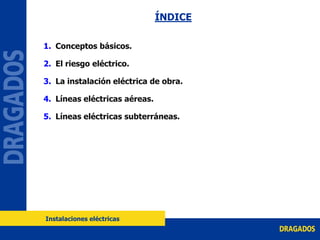

ÍNDICE
1. Conceptos básicos.
2. El riesgo eléctrico.
3. La instalación eléctrica de obra.
4. Líneas eléctricas aéreas.
5. Líneas eléctricas subterráneas.

Electricidad
Detrás del funcionamiento de gran parte de los equipos de trabajo
está la electricidad, de ahí su importancia.
La electricidad es un elemento con el que tenemos relación a diario
fuera del entorno laboral, lo que provoca una trivialización del
riesgo.
CONCEPTOS BÁSICOS

CONCEPTOS BÁSICOS

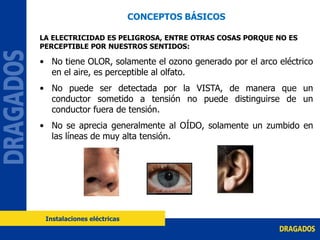

LA ELECTRICIDAD ES PELIGROSA, ENTRE OTRAS COSAS PORQUE NO ES
PERCEPTIBLE POR NUESTROS SENTIDOS:
• No tiene OLOR, solamente el ozono generado por el arco eléctrico
en el aire, es perceptible al olfato.
• No puede ser detectada por la VISTA, de manera que un
conductor sometido a tensión no puede distinguirse de un
conductor fuera de tensión.
• No se aprecia generalmente al OÍDO, solamente un zumbido en
las líneas de muy alta tensión.

Pero antes, un poco de teoría para entender algunos conceptos
fundamentales:
•Ley de Ohm
•Tipos de contacto
•Medidas para evitarlos
CONCEPTOS BÁSICOS

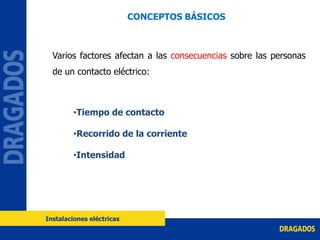

Varios factores afectan a las consecuencias sobre las personas
de un contacto eléctrico:
•Tiempo de contacto
•Recorrido de la corriente
•Intensidad
CONCEPTOS BÁSICOS

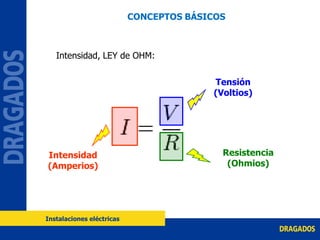

Intensidad, LEY de OHM:
Intensidad
(Amperios)
Tensión
(Voltios)
Resistencia
(Ohmios)
CONCEPTOS BÁSICOS

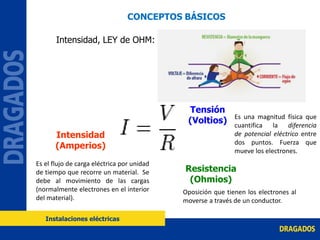

Intensidad, LEY de OHM:
Intensidad
(Amperios)
Tensión
(Voltios)
Resistencia
(Ohmios)
CONCEPTOS BÁSICOS
Es el flujo de carga eléctrica por unidad
de tiempo que recorre un material. Se
debe al movimiento de las cargas
(normalmente electrones en el interior
del material).
Es una magnitud física que
cuantifica la diferencia
de potencial eléctrico entre
dos puntos. Fuerza que
mueve los electrones.
Oposición que tienen los electrones al
moverse a través de un conductor.

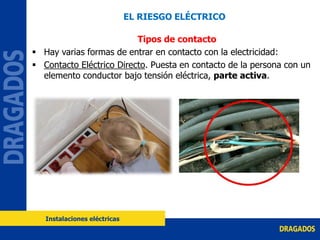

Tipos de contacto
 Hay varias formas de entrar en contacto con la electricidad:
 Contacto Eléctrico Directo. Puesta en contacto de la persona con un
elemento conductor bajo tensión eléctrica, parte activa.
EL RIESGO ELÉCTRICO

Tipos de contacto

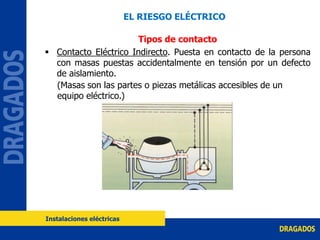

 Contacto Eléctrico Indirecto. Puesta en contacto de la persona
con masas puestas accidentalmente en tensión por un defecto
de aislamiento.
(Masas son las partes o piezas metálicas accesibles de un
equipo eléctrico.)

Tipos de contacto
 Arco Eléctrico. Cortocircuito o defecto de las partes activas de la
instalación. Produce elevados efectos térmicos, radiaciones
visibles y radiaciones ultravioletas.

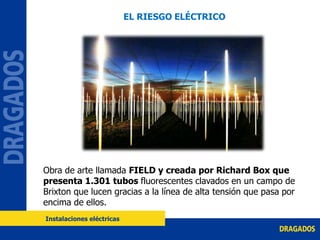

Obra de arte llamada FIELD y creada por Richard Box que
presenta 1.301 tubos fluorescentes clavados en un campo de
Brixton que lucen gracias a la línea de alta tensión que pasa por
encima de ellos.

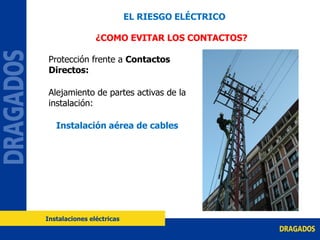

Protección frente a Contactos
Directos:
Alejamiento de partes activas de la
instalación:
Instalación aérea de cables
¿COMO EVITAR LOS CONTACTOS?

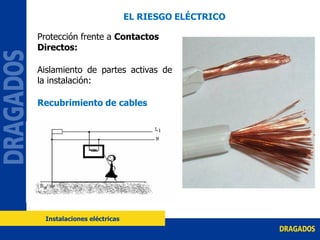

Protección frente a Contactos
Directos:
Aislamiento de partes activas de
la instalación:
Recubrimiento de cables

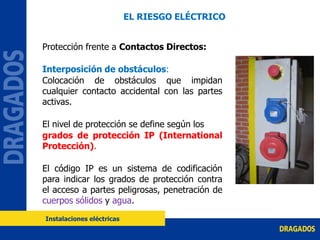

Protección frente a Contactos Directos:
Interposición de obstáculos:
Colocación de obstáculos que impidan
cualquier contacto accidental con las partes
activas.
El nivel de protección se define según los
grados de protección IP (International
Protección).
El código IP es un sistema de codificación
para indicar los grados de protección contra
el acceso a partes peligrosas, penetración de
cuerpos sólidos y agua.

El código IP está formado por dos números de una cifra cada uno,
situados tras las letras IP:
IPXX
La primera cifra característica está graduada desde cero hasta seis,
aumentando según disminuye el tamaño del cuerpo sólido
que la envolvente permite penetrar.
IP[0-6]X

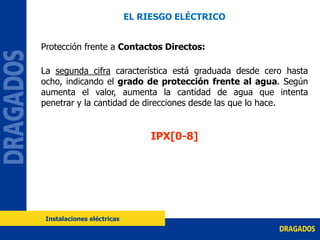

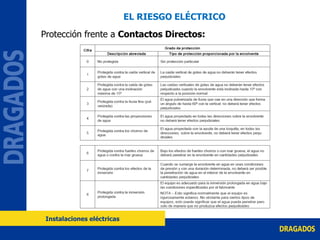

La segunda cifra característica está graduada desde cero hasta
ocho, indicando el grado de protección frente al agua. Según
aumenta el valor, aumenta la cantidad de agua que intenta
penetrar y la cantidad de direcciones desde las que lo hace.
IPX[0-8]

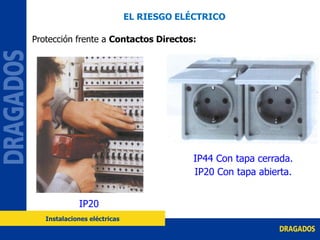

IP44 Con tapa cerrada.
IP20 Con tapa abierta.
IP20

Protección frente a Contactos Indirectos:
Clase A (Protecciones sin corte en la instalación)
Tomar disposiciones destinadas a suprimir el riesgo en sí mismo,
haciendo que los contactos no sean peligrosos. Las más frecuentes son:
• Empleo de pequeñas tensiones de seguridad.
Vs= 24 Voltios, en locales húmedos.
Vs= 50 Voltios, en locales secos o no conductores.
• Separación de circuitos.
El circuito de alimentación se diferencia del circuito de
funcionamiento
• Recubrimiento de masas con doble aislamiento.
Utilización de equipos con un aislamiento doble o reforzado (clase
II)

Clase B (Protecciones con corte en la instalación)
Puesta a tierra de las masas de los aparatos, asociándola a un
dispositivo de corte automático que origine la desconexión del aparato
defectuoso.

Por tanto, los aparatos eléctricos de baja tensión, se clasifican en:
DESHECHAR!!

Dos elementos imprescindibles en toda instalación:
El conductor: El cuadro de distribución:
LA INSTALACIÓN ELÉCTRICA DE OBRA

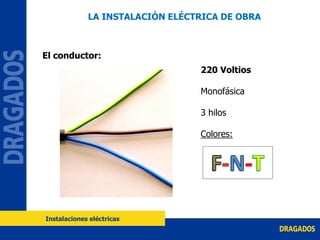

El conductor:
220 Voltios
Monofásica
3 hilos
Colores:

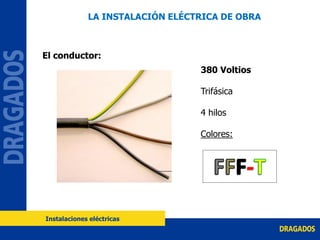

El conductor:
380 Voltios
Trifásica
4 hilos
Colores:

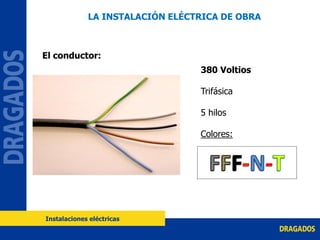

El conductor:
380 Voltios
Trifásica
5 hilos
Colores:

El cuadro eléctrico:
ITC -BT-33: La alimentación
de los aparatos de utilización
debe realizarse a partir de
cuadros de distribución en los
que se integren:
• Dispositivos de protección
contra sobreintensidades
• Dispositivos de protección
contra contactos indirectos
• Bases de toma de corriente

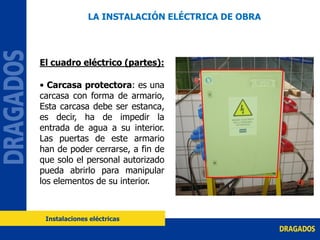

El cuadro eléctrico (partes):
• Carcasa protectora: es una
carcasa con forma de armario,
Esta carcasa debe ser estanca,
es decir, ha de impedir la
entrada de agua a su interior.
Las puertas de este armario
han de poder cerrarse, a fin de
que solo el personal autorizado
pueda abrirlo para manipular
los elementos de su interior.

ITC-BT 33
• Las envolventes, aparamenta, las tomas de corriente y los
elementos de la instalación que estén a la intemperie, deberán
tener como mínimo un grado de protección IP45.

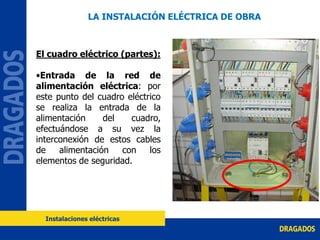

•Entrada de la red de
alimentación eléctrica: por
este punto del cuadro eléctrico
se realiza la entrada de la
alimentación del cuadro,
efectuándose a su vez la
interconexión de estos cables
de alimentación con los
elementos de seguridad.

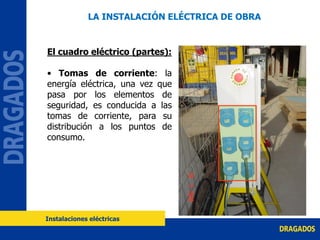

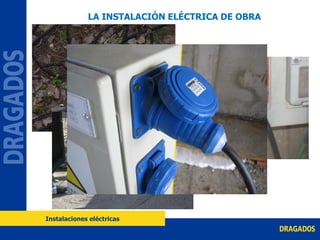

• Tomas de corriente: la
energía eléctrica, una vez que
pasa por los elementos de
seguridad, es conducida a las
tomas de corriente, para su
distribución a los puntos de
consumo.

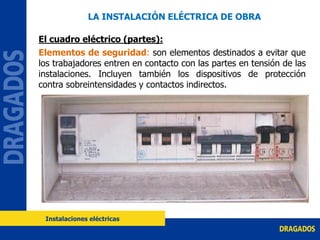

Elementos de seguridad: son elementos destinados a evitar que
los trabajadores entren en contacto con las partes en tensión de las
instalaciones. Incluyen también los dispositivos de protección
contra sobreintensidades y contactos indirectos.

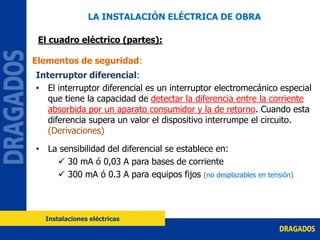

Interruptor diferencial:
• El interruptor diferencial es un interruptor electromecánico especial
que tiene la capacidad de detectar la diferencia entre la corriente
absorbida por un aparato consumidor y la de retorno. Cuando esta
diferencia supera un valor el dispositivo interrumpe el circuito.
(Derivaciones)
• La sensibilidad del diferencial se establece en:
 30 mA ó 0,03 A para bases de corriente
 300 mA ó 0.3 A para equipos fijos (no desplazables en tensión)

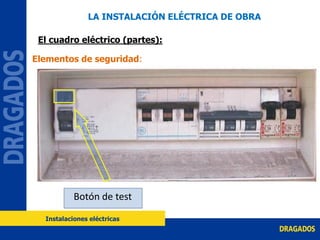

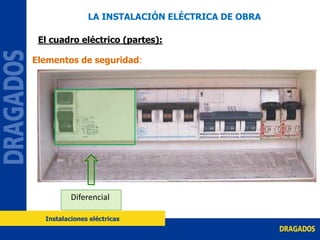

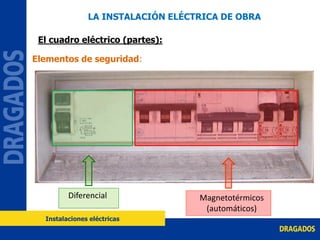

Elementos de seguridad:

Diferencial

Botón de test

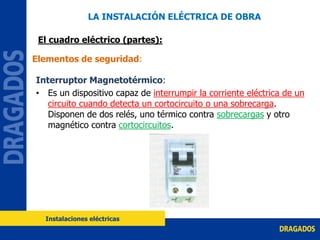

Interruptor Magnetotérmico:
• Es un dispositivo capaz de interrumpir la corriente eléctrica de un
circuito cuando detecta un cortocircuito o una sobrecarga.
Disponen de dos relés, uno térmico contra sobrecargas y otro
magnético contra cortocircuitos.

Diferencial Magnetotérmicos
(automáticos)

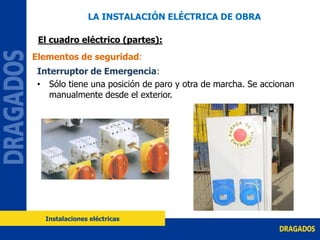

Interruptor de Emergencia:
• Sólo tiene una posición de paro y otra de marcha. Se accionan
manualmente desde el exterior.

• Toma de tierra: se trata de
una protección que deriva las
tensiones residuales hacia el
terreno, protegiendo de este
modo contra los contactos
indirectos.

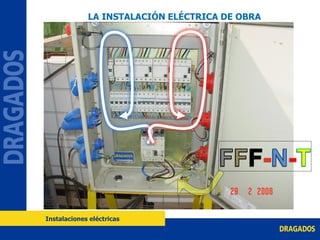

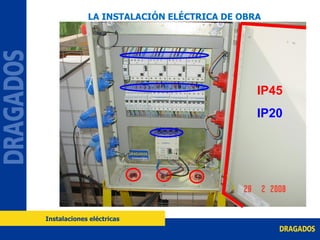

• ¿y el conjunto?

IP45
IP20

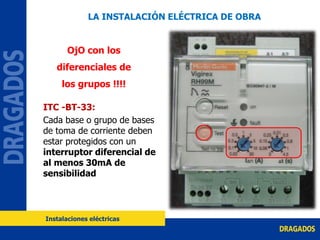

ITC -BT-33:
Cada base o grupo de bases
de toma de corriente deben
estar protegidos con un
interruptor diferencial de
al menos 30mA de
sensibilidad
OjO con los
diferenciales de
los grupos !!!!

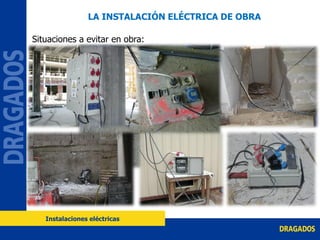

Situaciones a evitar en obra:

Defectos que nos podemos encontrar(personal no electricista):
 Falta de protección diferencial en el cuadro de
alimentación.
 Falta toma de tierra o instalación deficiente.
 Conexiones sin protección.
 Cables y mangueras eléctricas con protección deteriorada
e hilos parcialmente descubiertos.
 Empalmes defectuosos.
 Uso de bases de conexión y clavijas inadecuadas.
 Manipulación de elementos en tensión en zonas
encharcadas
 Uso de maquinaria eléctrica con protección inadecuada
en proximidades de materiales inflamables.

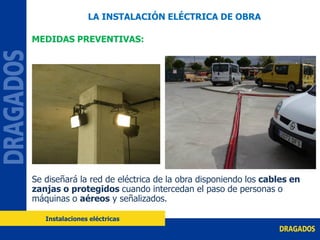

MEDIDAS PREVENTIVAS:
Se diseñará la red de eléctrica de la obra disponiendo los cables en
zanjas o protegidos cuando intercedan el paso de personas o
máquinas o aéreos y señalizados.

Se señalizarán los cuadros de
distribución, con carteles de
advertencia de “Riesgo eléctrico”.

 Se evitará la manipulación y uso de aparatos eléctricos en zonas
encharcadas.
 Toda la maquinaria que precise puesta a tierra dispondrá de ella,
correctamente instalada.
 Los empalmes de cable se harán con conexiones homologadas.

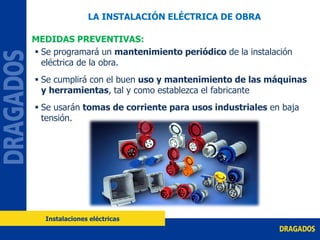

 Se programará un mantenimiento periódico de la instalación
eléctrica de la obra.
 Se cumplirá con el buen uso y mantenimiento de las máquinas
y herramientas, tal y como establezca el fabricante
 Se usarán tomas de corriente para usos industriales en baja
tensión.

Sólo un electricista cualificado y designado puede instalar, modificar,
reparar y mantener las instalaciones eléctricas.
Cualquier “Bricolaje” puede ser fuente de accidente grave:
LA ELECTROCUCIÓN
NO “CHAPUCEAR” NUNCA,
NI MODIFICAR UNA
INSTALACIÓN ELÉCTRICA

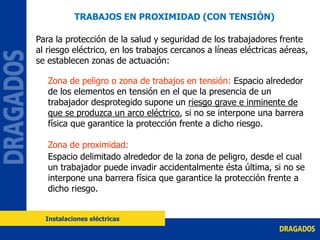

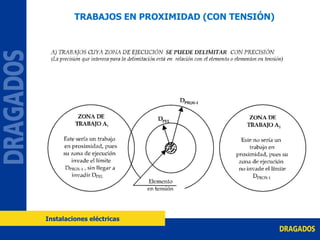

TRABAJOS EN PROXIMIDAD (CON TENSIÓN)
Para la protección de la salud y seguridad de los trabajadores frente
al riesgo eléctrico, en los trabajos cercanos a líneas eléctricas aéreas,
se establecen zonas de actuación:
Zona de peligro o zona de trabajos en tensión: Espacio alrededor
de los elementos en tensión en el que la presencia de un
trabajador desprotegido supone un riesgo grave e inminente de
que se produzca un arco eléctrico, si no se interpone una barrera
física que garantice la protección frente a dicho riesgo.
Zona de proximidad:
Espacio delimitado alrededor de la zona de peligro, desde el cual
un trabajador puede invadir accidentalmente ésta última, si no se
interpone una barrera física que garantice la protección frente a
dicho riesgo.

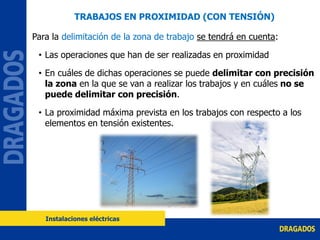

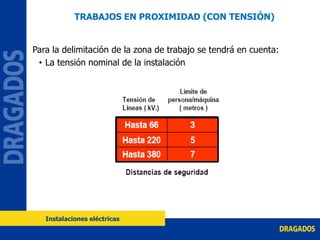

Para la delimitación de la zona de trabajo se tendrá en cuenta:
• La tensión nominal de la instalación

Un :Tensión nominal de la instalación (Kv)
Dpel-1: Distancia hasta el límite exterior de la zona de peligro cuando exista riesgo de sobretensión por
rayo.
Dpel-2: Distancia hasta el límite exterior de la zona de peligro cuando no exista riesgo de sobretensión por
rayo.
Dprox-1: Distancia hasta el límite exterior de la zona de proximidad cuando sea posible delimitar con
precisión la zona de trabajo y controlar que no se sobrepasa.

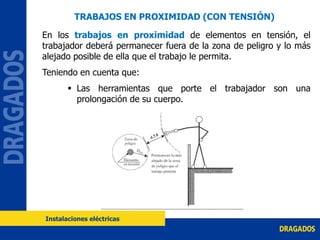

En los trabajos en proximidad de elementos en tensión, el
trabajador deberá permanecer fuera de la zona de peligro y lo más
alejado posible de ella que el trabajo le permita.
Teniendo en cuenta que:
 Las herramientas que porte el trabajador son una
prolongación de su cuerpo.

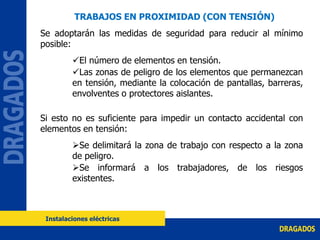

Se adoptarán las medidas de seguridad para reducir al mínimo
posible:
El número de elementos en tensión.
Las zonas de peligro de los elementos que permanezcan
en tensión, mediante la colocación de pantallas, barreras,
envolventes o protectores aislantes.
Si esto no es suficiente para impedir un contacto accidental con
elementos en tensión:
Se delimitará la zona de trabajo con respecto a la zona
de peligro.
Se informará a los trabajadores, de los riesgos
existentes.

Para la delimitación de la zona de trabajo se tendrá en cuenta:
• Las operaciones que han de ser realizadas en proximidad
• En cuáles de dichas operaciones se puede delimitar con precisión
la zona en la que se van a realizar los trabajos y en cuáles no se
puede delimitar con precisión.
• La proximidad máxima prevista en los trabajos con respecto a los
elementos en tensión existentes.

 Descargar la línea
 Instalar dispositivos
aislantes

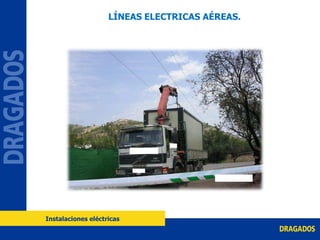

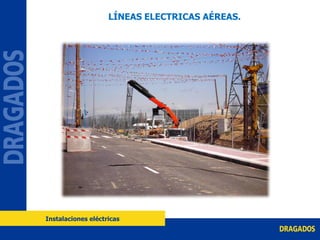

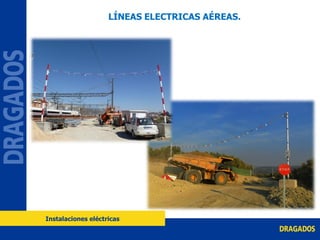

LÍNEAS ELECTRICAS AÉREAS.

 Respetar las distancias límite establecidas, incluso interponiendo
obstáculos y vigilancia por parte de un trabajador autorizado.

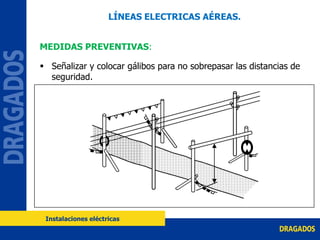

 Señalizar y colocar gálibos para no sobrepasar las distancias de
seguridad.

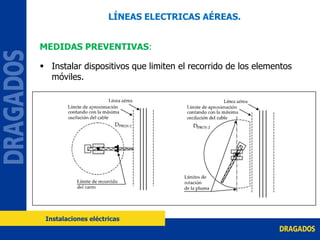

 Instalar dispositivos que limiten el recorrido de los elementos
móviles.

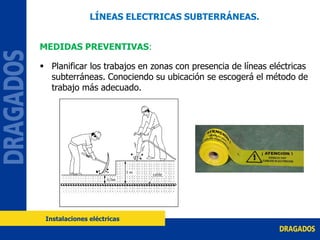

LÍNEAS ELECTRICAS SUBTERRÁNEAS.
 Planificar los trabajos en zonas con presencia de líneas eléctricas
subterráneas. Conociendo su ubicación se escogerá el método de
trabajo más adecuado.

6. instalaciones electricas

Más contenido relacionado

La actualidad más candente

Similar a 6. instalaciones electricas

Último

6. instalaciones electricas
