El documento describe los diferentes tipos de cableado utilizados en las redes, incluyendo cableado horizontal, vertical y de fibra óptica. Explica que el cableado horizontal se extiende desde el elemento transmisor hasta el área de trabajo, mientras que el cableado vertical une diferentes redes. Además, detalla las ventajas de los cables de fibra óptica como su alta velocidad, ancho de banda, inmunidad a interferencias y menor tamaño en comparación con otros tipos de cable.

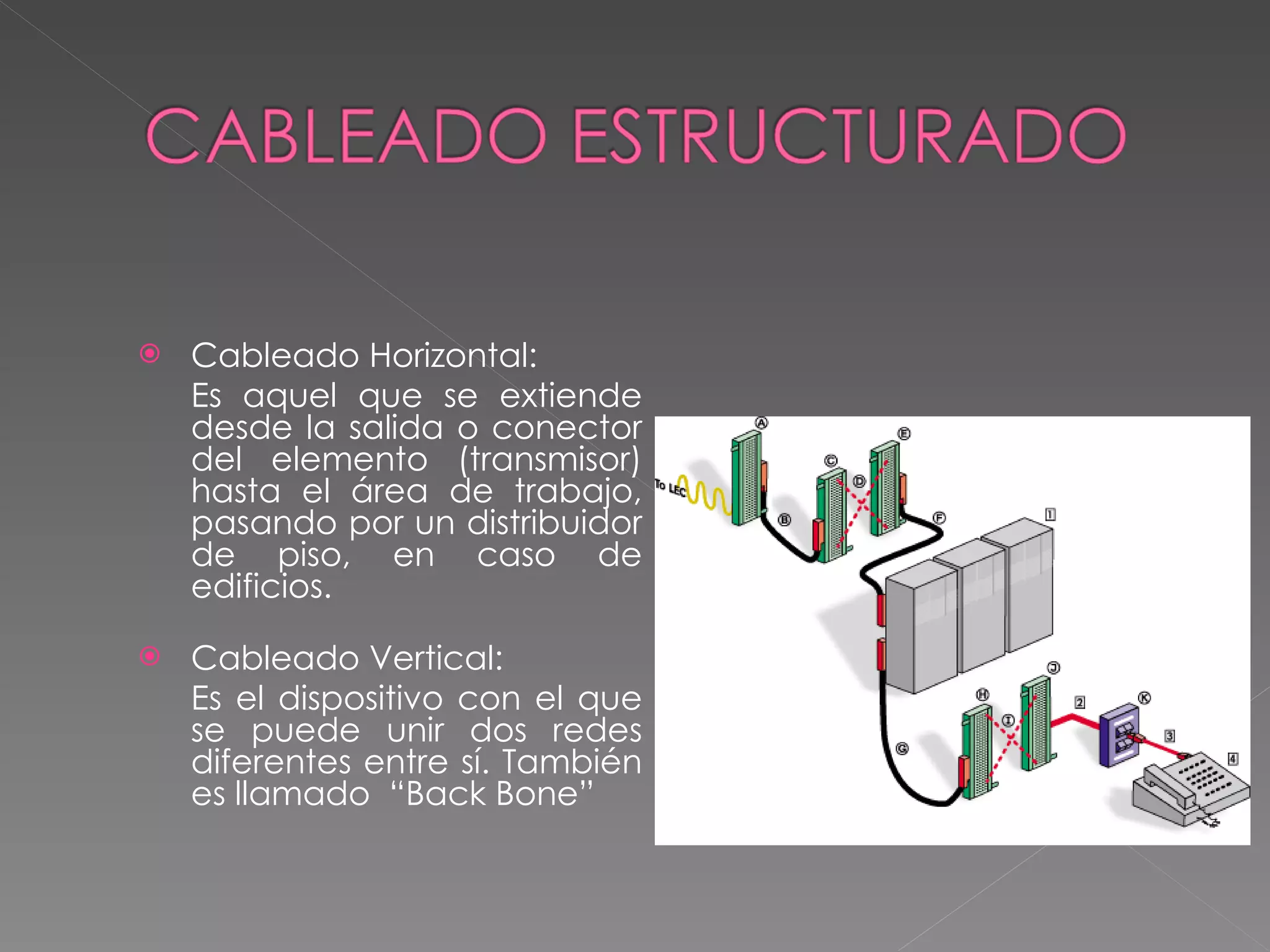

3. Cableado Horizontal: Es aquel que se extiende desde la salida o conector del elemento (transmisor) hasta el área de trabajo, pasando por un distribuidor de piso, en caso de edificios. Cableado Vertical: Es el dispositivo con el que se puede unir dos redes diferentes entre sí. También es llamado “Back Bone”

4. Cableado Horizontal Switch Patch Panel Salida o Conector

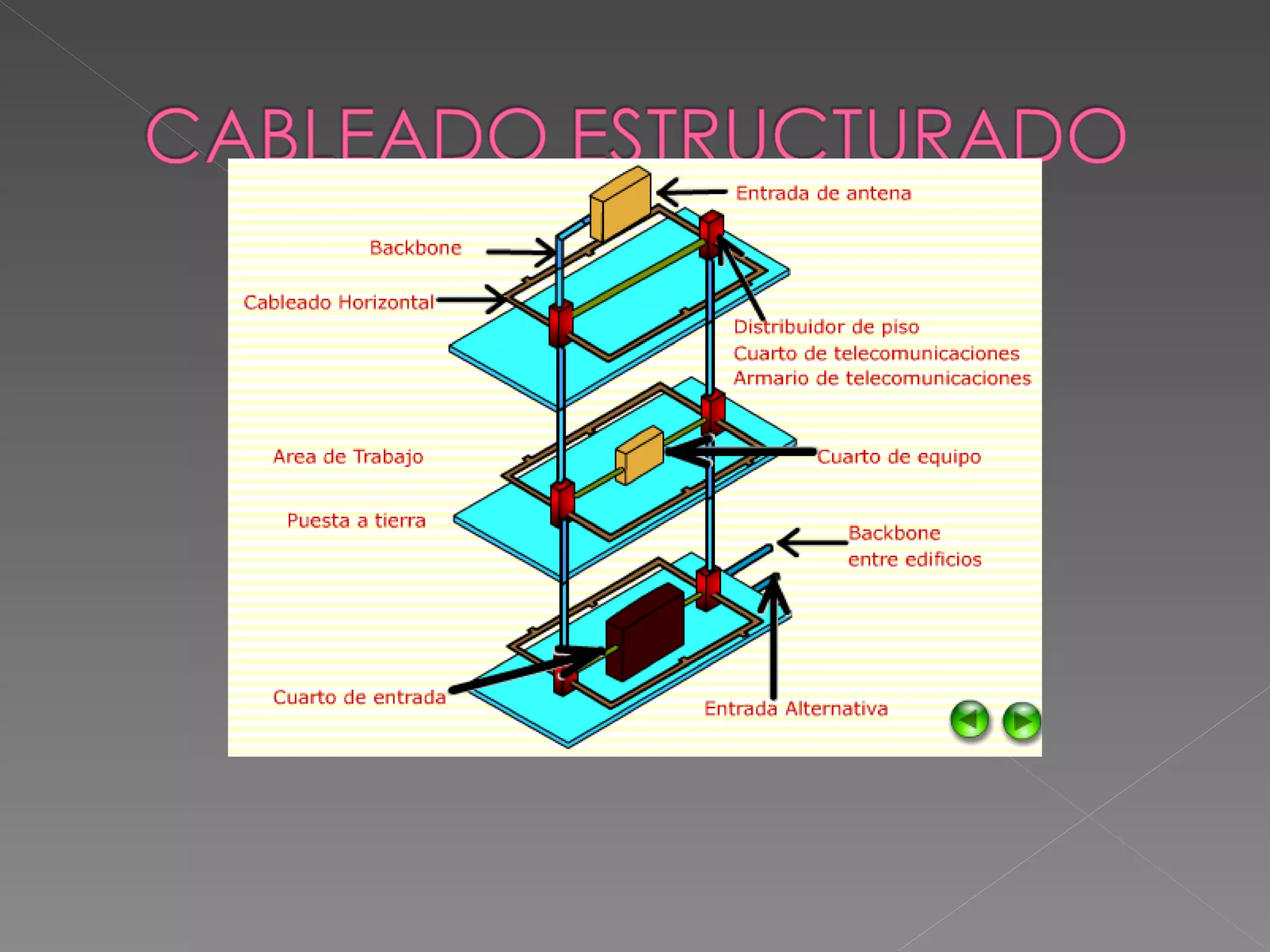

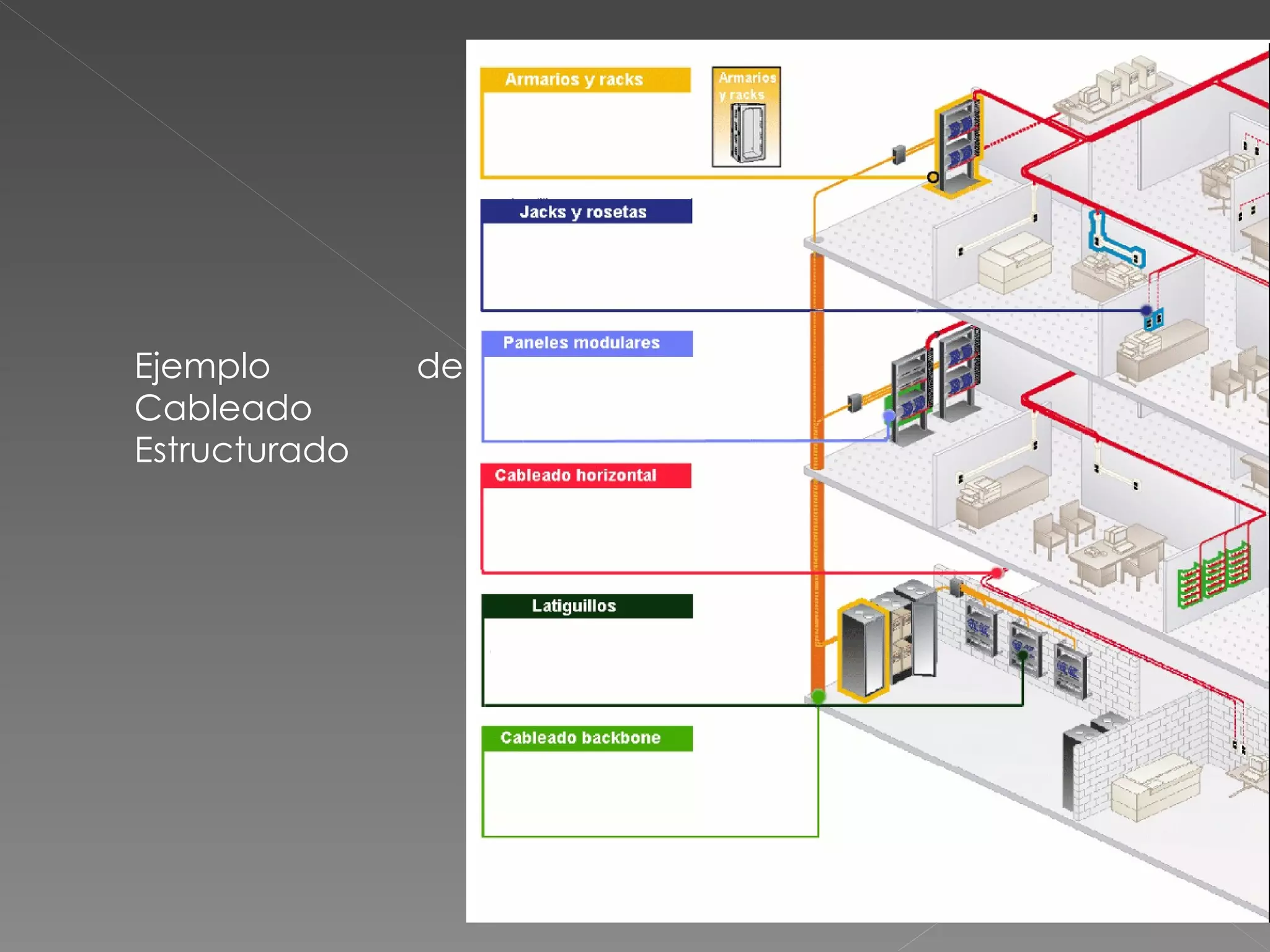

5. Ejemplo de Cableado Estructurado

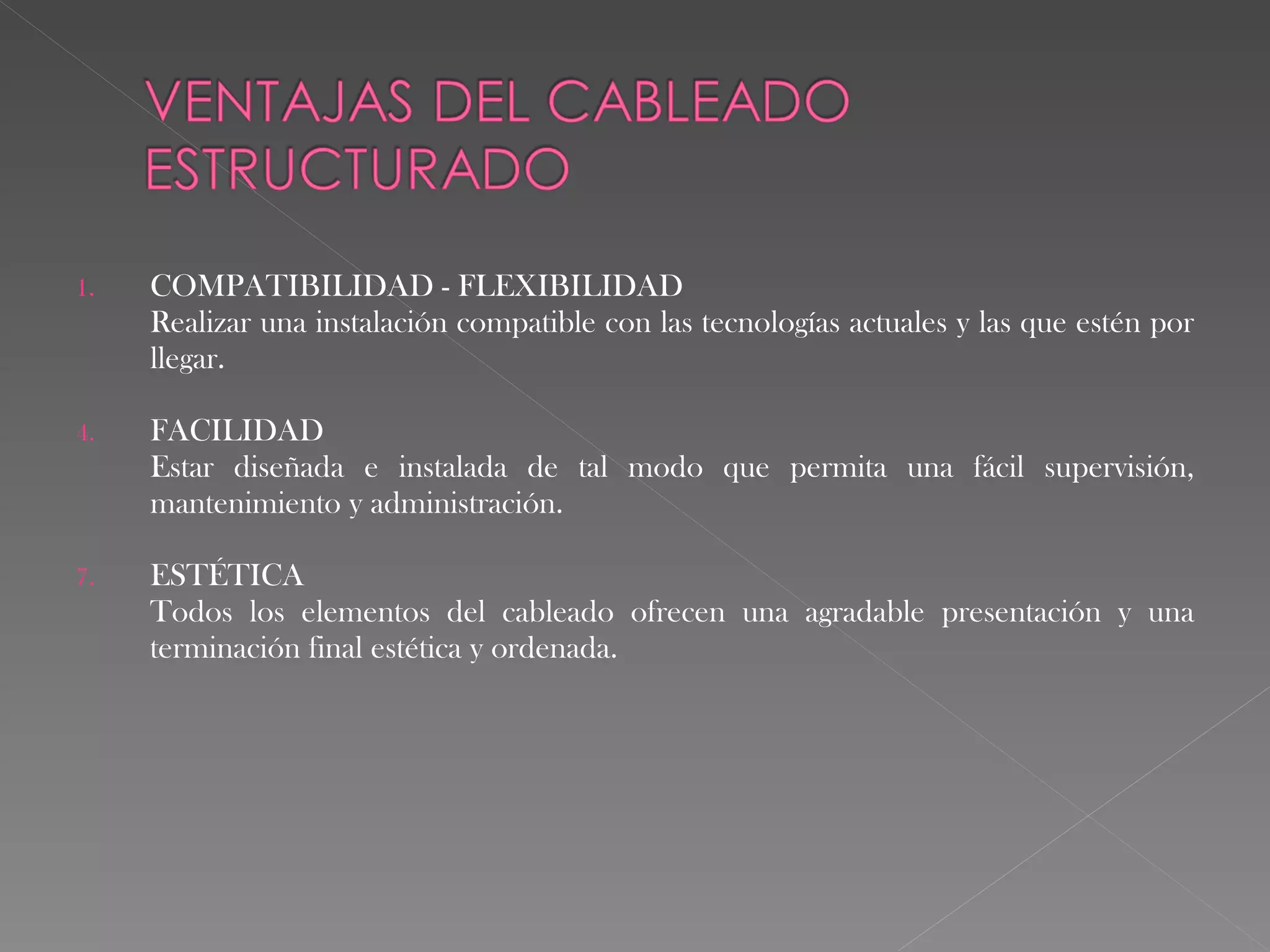

6. COMPATIBILIDAD - FLEXIBILIDAD Realizar una instalación compatible con las tecnologías actuales y las que estén por llegar. FACILIDAD Estar diseñada e instalada de tal modo que permita una fácil supervisión, mantenimiento y administración. ESTÉTICA Todos los elementos del cableado ofrecen una agradable presentación y una terminación final estética y ordenada.

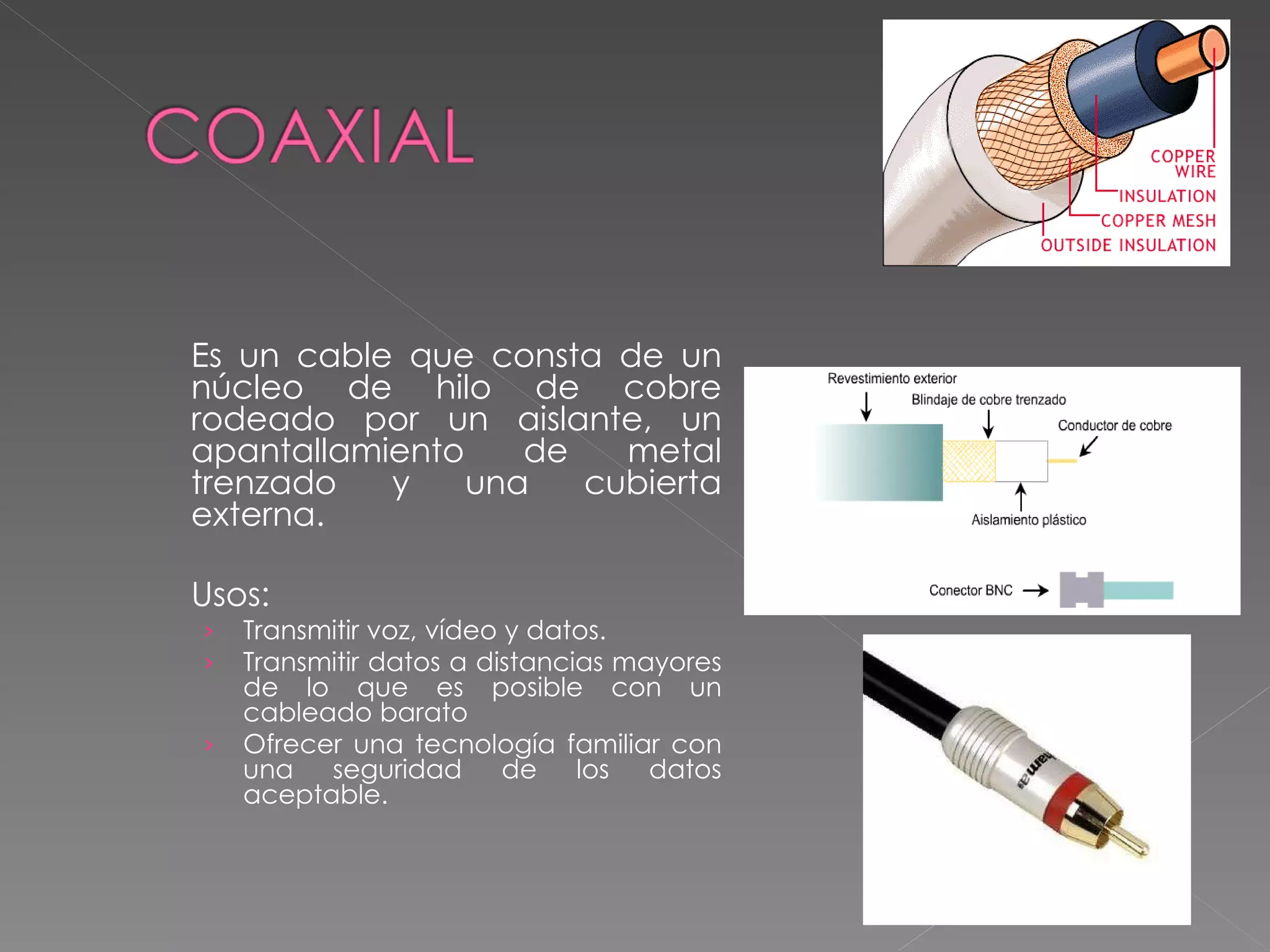

8. Es un cable que consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa. Usos: Transmitir voz, vídeo y datos. Transmitir datos a distancias mayores de lo que es posible con un cableado barato Ofrecer una tecnología familiar con una seguridad de los datos aceptable.

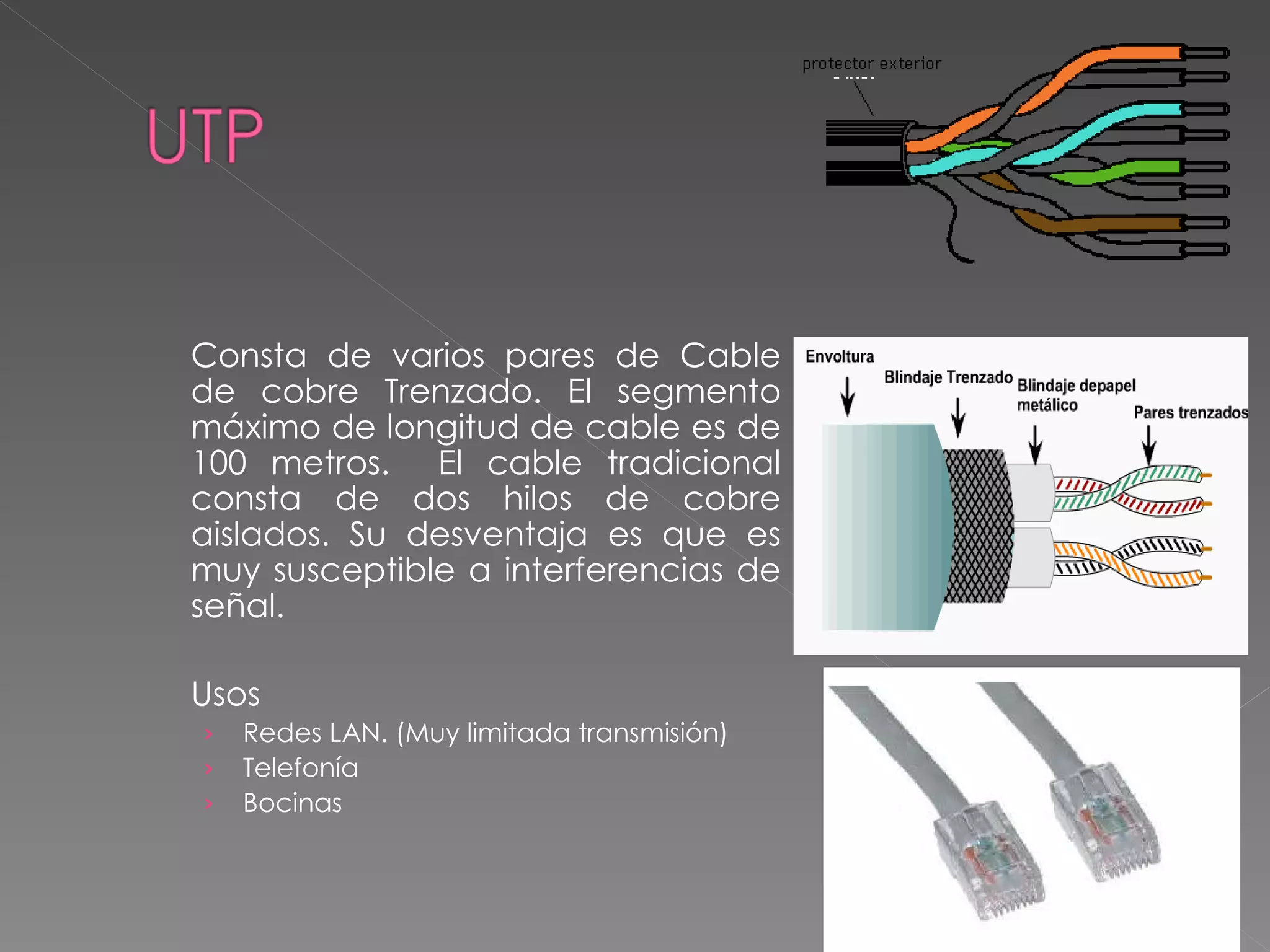

9. Consta de varios pares de Cable de cobre Trenzado. El segmento máximo de longitud de cable es de 100 metros. El cable tradicional consta de dos hilos de cobre aislados. Su desventaja es que es muy susceptible a interferencias de señal. Usos Redes LAN. (Muy limitada transmisión) Telefonía Bocinas

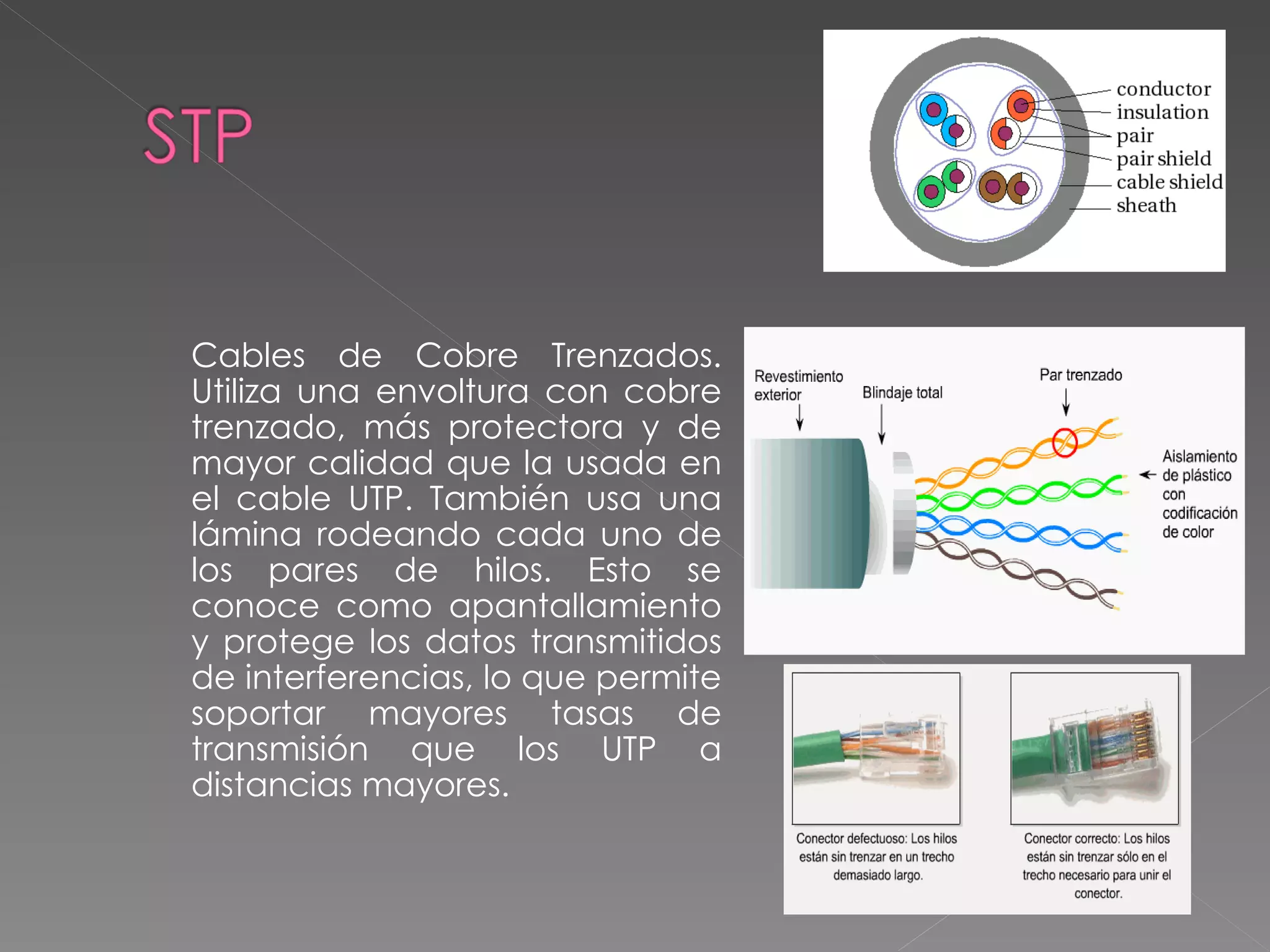

10. Cables de Cobre Trenzados. Utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la usada en el cable UTP. También usa una lámina rodeando cada uno de los pares de hilos. Esto se conoce como apantallamiento y protege los datos transmitidos de interferencias, lo que permite soportar mayores tasas de transmisión que los UTP a distancias mayores.

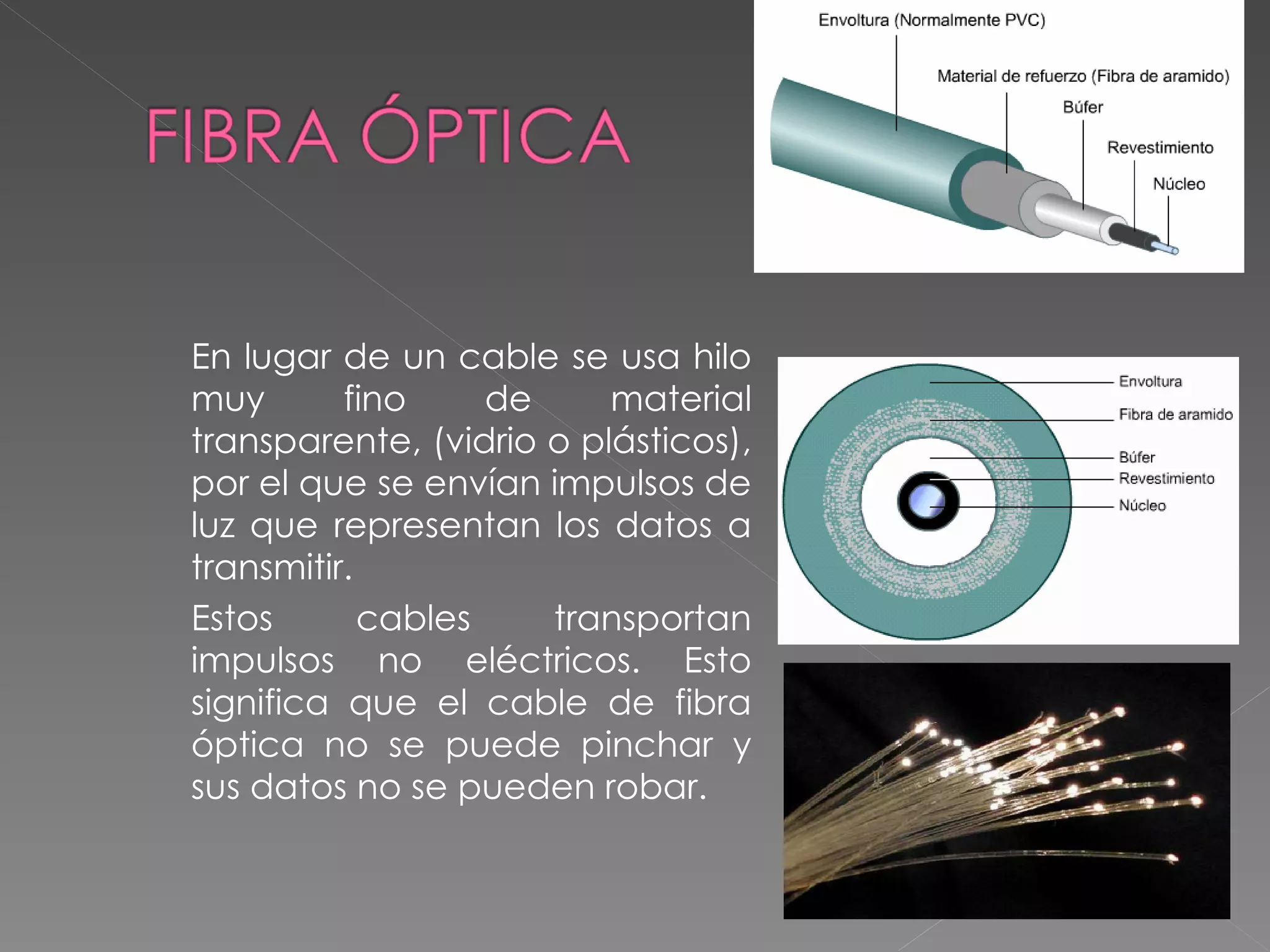

11. En lugar de un cable se usa hilo muy fino de material transparente, (vidrio o plásticos), por el que se envían impulsos de luz que representan los datos a transmitir. Estos cables transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se puede pinchar y sus datos no se pueden robar.

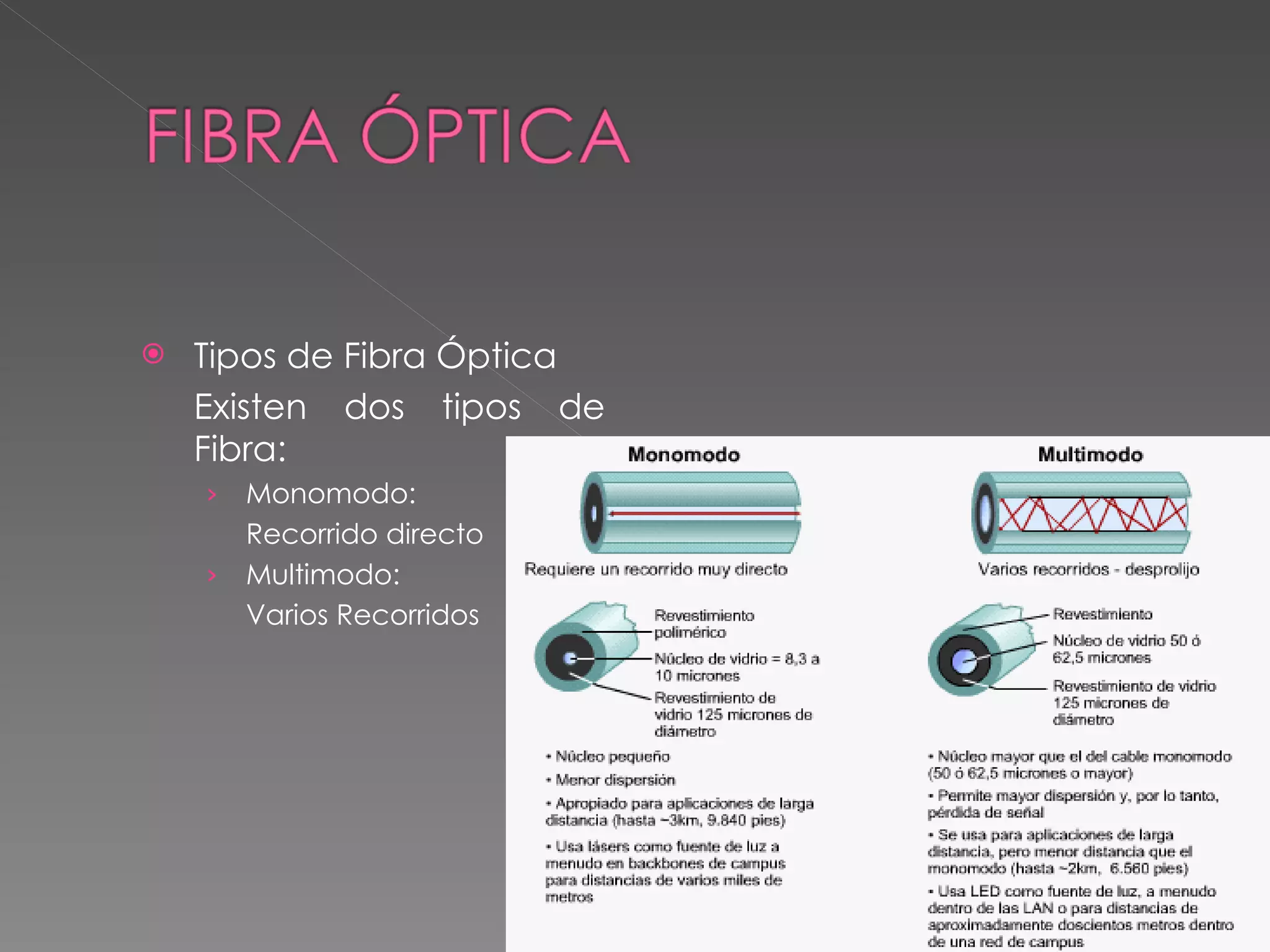

12. Tipos de Fibra Óptica Existen dos tipos de Fibra: Monomodo: Recorrido directo Multimodo: Varios Recorridos

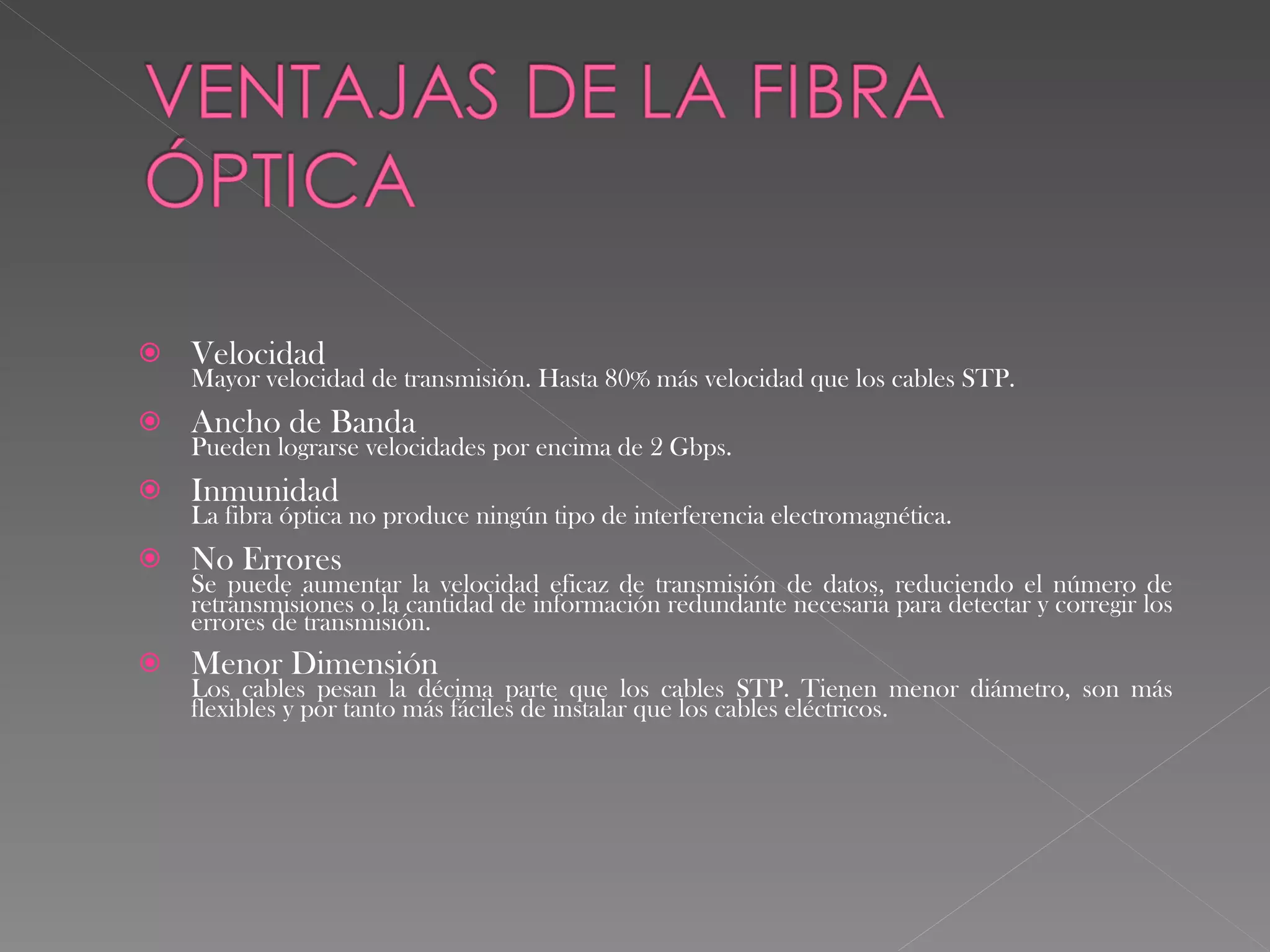

13. Velocidad Mayor velocidad de transmisión. Hasta 80% más velocidad que los cables STP. Ancho de Banda Pueden lograrse velocidades por encima de 2 Gbps. Inmunidad La fibra óptica no produce ningún tipo de interferencia electromagnética. No Errores Se puede aumentar la velocidad eficaz de transmisión de datos, reduciendo el número de retransmisiones o la cantidad de información redundante necesaria para detectar y corregir los errores de transmisión. Menor Dimensión Los cables pesan la décima parte que los cables STP. Tienen menor diámetro, son más flexibles y por tanto más fáciles de instalar que los cables eléctricos.
