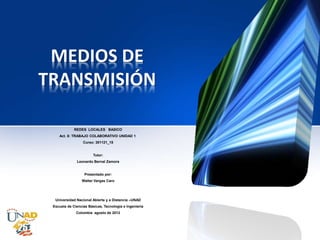

Medios de transmisión

MEDIOS DE
TRANSMISIÓN

REDES LOCALES BASICO
Act. 6: TRABAJO COLABORATIVO UNIDAD 1
Curso: 301121_15

Tutor:
Leonardo Bernal Zamora

Presentado por:
Walter Vargas Caro

Universidad Nacional Abierta y a Distancia –UNAD
Escuela de Ciencias Básicas, Tecnología e Ingeniería
Colombia agosto de 2012

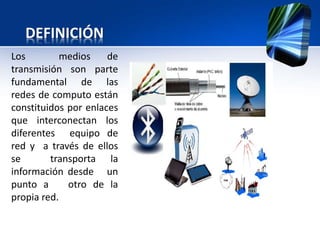

DEFINICIÓN
Los medios de
transmisión son parte
fundamental de las
redes de computo están
constituidos por enlaces
que interconectan los
diferentes equipo de
red y a través de ellos
se transporta la
información desde un
punto a otro de la
propia red.

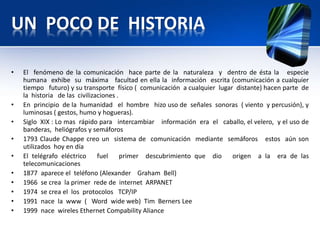

UN POCO DE HISTORIA

• El fenómeno de la comunicación hace parte de la naturaleza y dentro de ésta la especie
humana exhibe su máxima facultad en ella la información escrita (comunicación a cualquier
tiempo futuro) y su transporte físico ( comunicación a cualquier lugar distante) hacen parte de
la historia de las civilizaciones .
• En principio de la humanidad el hombre hizo uso de señales sonoras ( viento y percusión), y
luminosas ( gestos, humo y hogueras).
• Siglo XIX : Lo mas rápido para intercambiar información era el caballo, el velero, y el uso de
banderas, heliógrafos y semáforos
• 1793 Claude Chappe creo un sistema de comunicación mediante semáforos estos aún son
utilizados hoy en día
• El telégrafo eléctrico fuel primer descubrimiento que dio origen a la era de las
telecomunicaciones
• 1877 aparece el teléfono (Alexander Graham Bell)
• 1966 se crea la primer rede de internet ARPANET
• 1974 se crea el los protocolos TCP/IP
• 1991 nace la www ( Word wide web) Tim Berners Lee
• 1999 nace wireles Ethernet Compability Aliance

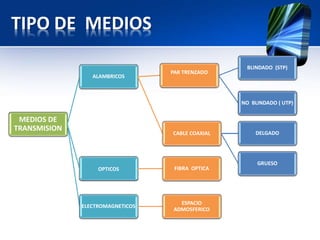

TIPO DE MEDIOS

BLINDADO (STP)
PAR TRENZADO
ALAMBRICOS

NO BLINDADO ( UTP)

MEDIOS DE
TRANSMISION
CABLE COAXIAL DELGADO

GRUESO
OPTICOS FIBRA OPTICA

ESPACIO
ELECTROMAGNETICOS
ADMOSFERICO

ALAMBRICOS

Se conocen como
medios guiados a
aquellos que utilizan
unos componentes
físicos y sólidos para la
transmisión de datos.
También conocidos
como medios de
transmisión por cable.

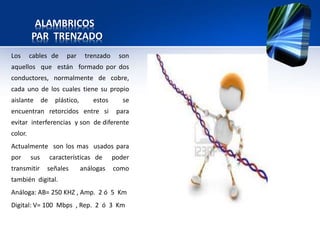

ALAMBRICOS
PAR TRENZADO
Los cables de par trenzado son
aquellos que están formado por dos
conductores, normalmente de cobre,
cada uno de los cuales tiene su propio
aislante de plástico, estos se
encuentran retorcidos entre si para
evitar interferencias y son de diferente
color.
Actualmente son los mas usados para
por sus características de poder
transmitir señales análogas como
también digital.
Análoga: AB= 250 KHZ , Amp. 2 ó 5 Km
Digital: V= 100 Mbps , Rep. 2 ó 3 Km

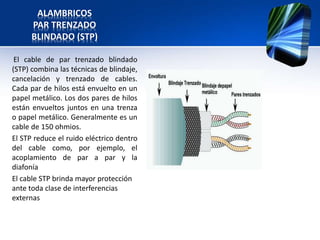

ALAMBRICOS
PAR TRENZADO
BLINDADO (STP)

El cable de par trenzado blindado
(STP) combina las técnicas de blindaje,
cancelación y trenzado de cables.
Cada par de hilos está envuelto en un
papel metálico. Los dos pares de hilos
están envueltos juntos en una trenza
o papel metálico. Generalmente es un
cable de 150 ohmios.
El STP reduce el ruido eléctrico dentro
del cable como, por ejemplo, el
acoplamiento de par a par y la
diafonía
El cable STP brinda mayor protección
ante toda clase de interferencias
externas

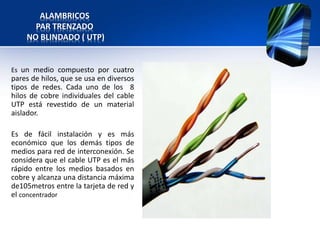

ALAMBRICOS
PAR TRENZADO
NO BLINDADO ( UTP)

Es un medio compuesto por cuatro
pares de hilos, que se usa en diversos
tipos de redes. Cada uno de los 8
hilos de cobre individuales del cable
UTP está revestido de un material
aislador.

Es de fácil instalación y es más
económico que los demás tipos de
medios para red de interconexión. Se
considera que el cable UTP es el más
rápido entre los medios basados en
cobre y alcanza una distancia máxima
de105metros entre la tarjeta de red y
el concentrador

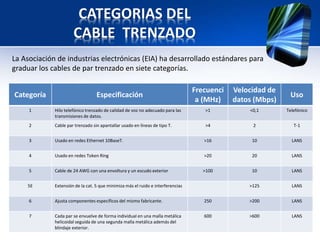

CATEGORIAS DEL
CABLE TRENZADO
La Asociación de industrias electrónicas (EIA) ha desarrollado estándares para
graduar los cables de par trenzado en siete categorías.

Frecuenci Velocidad de
Categoría Especificación Uso
a (MHz) datos (Mbps)
1 Hilo telefónico trenzado de calidad de voz no adecuado para las >1 <0,1 Telefónico
transmisiones de datos.
2 Cable par trenzado sin apantallar usado en líneas de tipo T. >4 2 T-1

3 Usado en redes Ethernet 10BaseT. >16 10 LANS

4 Usado en redes Token Ring >20 20 LANS

5 Cable de 24 AWG con una envoltura y un escudo exterior >100 10 LANS

5E Extensión de la cat. 5 que minimiza más el ruido e interferencias >125 LANS

6 Ajusta componentes específicos del mismo fabricante. 250 >200 LANS

7 Cada par se envuelve de forma individual en una malla metálica 600 >600 LANS
helicoidal seguida de una segunda malla metálica además del
blindaje exterior.

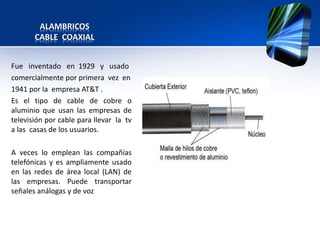

ALAMBRICOS
CABLE COAXIAL

Fue inventado en 1929 y usado
comercialmente por primera vez en
1941 por la empresa AT&T .
Es el tipo de cable de cobre o
aluminio que usan las empresas de
televisión por cable para llevar la tv
a las casas de los usuarios.

A veces lo emplean las compañías
telefónicas y es ampliamente usado
en las redes de área local (LAN) de
las empresas. Puede transportar
señales análogas y de voz

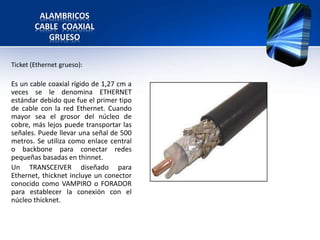

ALAMBRICOS
CABLE COAXIAL
GRUESO

Ticket (Ethernet grueso):

Es un cable coaxial rígido de 1,27 cm a
veces se le denomina ETHERNET
estándar debido que fue el primer tipo
de cable con la red Ethernet. Cuando
mayor sea el grosor del núcleo de
cobre, más lejos puede transportar las
señales. Puede llevar una señal de 500
metros. Se utiliza como enlace central
o backbone para conectar redes
pequeñas basadas en thinnet.
Un TRANSCEIVER diseñado para
Ethernet, thicknet incluye un conector
conocido como VAMPIRO o FORADOR
para establecer la conexión con el
núcleo thicknet.

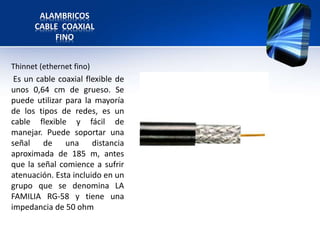

ALAMBRICOS
CABLE COAXIAL
FINO

Thinnet (ethernet fino)
Es un cable coaxial flexible de
unos 0,64 cm de grueso. Se
puede utilizar para la mayoría
de los tipos de redes, es un
cable flexible y fácil de
manejar. Puede soportar una
señal de una distancia
aproximada de 185 m, antes
que la señal comience a sufrir
atenuación. Esta incluido en un
grupo que se denomina LA
FAMILIA RG-58 y tiene una
impedancia de 50 ohm

MEDIOS
OPTICOS

La fibra óptica es la transmisión
de luz a través contenida varillas
de fibra larga de vidrio o de
plástico. La luz viaja a través de
un proceso de reflexión interna.
El medio de núcleo de la varilla o
cable es más reflectante que el
material que rodea el núcleo. Eso
hace que la luz se refleja de
nuevo mantener en el núcleo,
donde puede continuar viajando
por la fibra. Los cables de fibra
óptica se utilizan para transmitir
voz, imágenes y otros datos a
cerca de la velocidad de la luz.

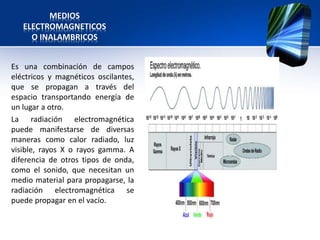

MEDIOS
ELECTROMAGNETICOS
O INALAMBRICOS

Es una combinación de campos
eléctricos y magnéticos oscilantes,
que se propagan a través del
espacio transportando energía de
un lugar a otro.
La radiación electromagnética
puede manifestarse de diversas
maneras como calor radiado, luz
visible, rayos X o rayos gamma. A
diferencia de otros tipos de onda,
como el sonido, que necesitan un
medio material para propagarse, la
radiación electromagnética se
puede propagar en el vacío.

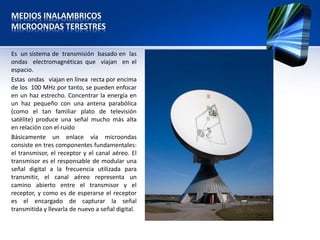

MEDIOS INALAMBRICOS
MICROONDAS TERESTRES

Es un sistema de transmisión basado en las
ondas electromagnéticas que viajan en el
espacio.
Estas ondas viajan en línea recta por encima
de los 100 MHz por tanto, se pueden enfocar
en un haz estrecho. Concentrar la energía en
un haz pequeño con una antena parabólica
(como el tan familiar plato de televisión
satélite) produce una señal mucho más alta
en relación con el ruido
Básicamente un enlace vía microondas
consiste en tres componentes fundamentales:
el transmisor, el receptor y el canal aéreo. El
transmisor es el responsable de modular una
señal digital a la frecuencia utilizada para
transmitir, el canal aéreo representa un
camino abierto entre el transmisor y el
receptor, y como es de esperarse el receptor
es el encargado de capturar la señal
transmitida y llevarla de nuevo a señal digital.

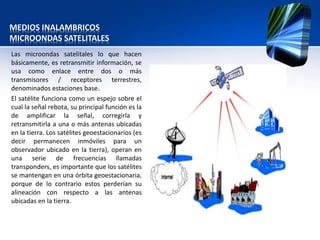

MEDIOS INALAMBRICOS
MICROONDAS SATELITALES
Las microondas satelitales lo que hacen
básicamente, es retransmitir información, se
usa como enlace entre dos o más
transmisores / receptores terrestres,
denominados estaciones base.
El satélite funciona como un espejo sobre el
cual la señal rebota, su principal función es la
de amplificar la señal, corregirla y
retransmitirla a una o más antenas ubicadas
en la tierra. Los satélites geoestacionarios (es
decir permanecen inmóviles para un
observador ubicado en la tierra), operan en
una serie de frecuencias llamadas
transponders, es importante que los satélites
se mantengan en una órbita geoestacionaria,
porque de lo contrario estos perderían su
alineación con respecto a las antenas
ubicadas en la tierra.

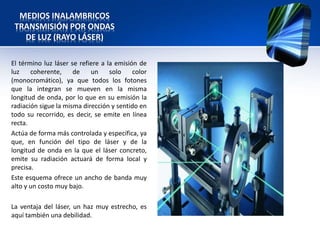

MEDIOS INALAMBRICOS
TRANSMISIÓN POR ONDAS
DE LUZ (RAYO LÁSER)

El término luz láser se refiere a la emisión de
luz coherente, de un solo color
(monocromático), ya que todos los fotones
que la integran se mueven en la misma
longitud de onda, por lo que en su emisión la
radiación sigue la misma dirección y sentido en
todo su recorrido, es decir, se emite en línea
recta.
Actúa de forma más controlada y específica, ya
que, en función del tipo de láser y de la
longitud de onda en la que el láser concreto,
emite su radiación actuará de forma local y
precisa.
Este esquema ofrece un ancho de banda muy
alto y un costo muy bajo.

La ventaja del láser, un haz muy estrecho, es
aquí también una debilidad.

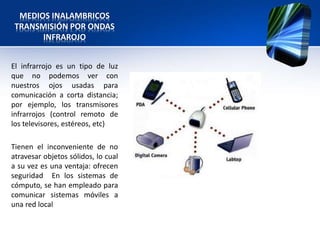

MEDIOS INALAMBRICOS
INFRAROJO

El infrarrojo es un tipo de luz
que no podemos ver con
nuestros ojos usadas para
comunicación a corta distancia;
por ejemplo, los transmisores
infrarrojos (control remoto de
los televisores, estéreos, etc)

Tienen el inconveniente de no
atravesar objetos sólidos, lo cual
a su vez es una ventaja: ofrecen
seguridad En los sistemas de
cómputo, se han empleado para
comunicar sistemas móviles a
una red local

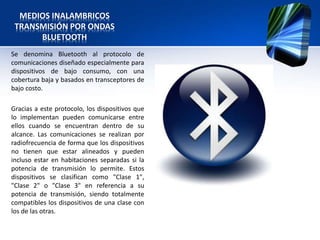

MEDIOS INALAMBRICOS
BLUETOOTH
Se denomina Bluetooth al protocolo de
comunicaciones diseñado especialmente para
dispositivos de bajo consumo, con una
cobertura baja y basados en transceptores de
bajo costo.

Gracias a este protocolo, los dispositivos que
lo implementan pueden comunicarse entre
ellos cuando se encuentran dentro de su
alcance. Las comunicaciones se realizan por
radiofrecuencia de forma que los dispositivos
no tienen que estar alineados y pueden
incluso estar en habitaciones separadas si la
potencia de transmisión lo permite. Estos
dispositivos se clasifican como "Clase 1",
"Clase 2" o "Clase 3" en referencia a su
potencia de transmisión, siendo totalmente
compatibles los dispositivos de una clase con
los de las otras.

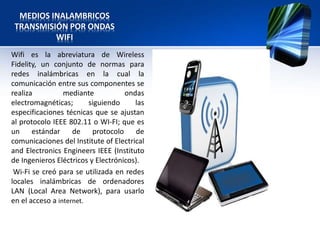

MEDIOS INALAMBRICOS
WIFI
Wifi es la abreviatura de Wireless
Fidelity, un conjunto de normas para
redes inalámbricas en la cual la
comunicación entre sus componentes se
realiza mediante ondas
electromagnéticas; siguiendo las
especificaciones técnicas que se ajustan
al protocolo IEEE 802.11 o WI-FI; que es
un estándar de protocolo de
comunicaciones del Institute of Electrical
and Electronics Engineers IEEE (Instituto
de Ingenieros Eléctricos y Electrónicos).
Wi-Fi se creó para se utilizada en redes
locales inalámbricas de ordenadores
LAN (Local Area Network), para usarlo
en el acceso a internet.

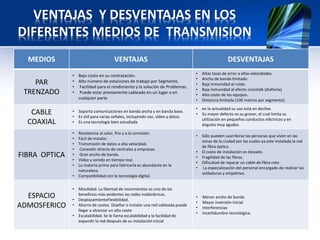

VENTAJAS Y DESVENTAJAS EN LOS
DIFERENTES MEDIOS DE TRANSMISION
MEDIOS VENTAJAS DESVENTAJAS
• Bajo costo en su contratación. • Altas tasas de error a altas velocidades.
• Ancho de banda limitado.
PAR • Alto número de estaciones de trabajo por Segmento.
• Baja inmunidad al ruido.
• Facilidad para el rendimiento y la solución de Problemas.
• Baja inmunidad al efecto crosstalk (diafonía)
TRENZADO • Puede estar previamente cableado en un lugar o en • Alto costo de los equipos.
cualquier parte • Distancia limitada (100 metros por segmento).
• en la actualidad su uso está en declive.
CABLE •
•
Soporta comunicaciones en banda ancha y en banda base.
Es útil para varias señales, incluyendo voz, vídeo y datos.
• Su mayor defecto es su grosor, el cual limita su
utilización en pequeños conductos eléctricos y en
COAXIAL • Es una tecnología bien estudiada
ángulos muy agudos
• Resistencia al calor, frío y a la corrosión.
• Sólo pueden suscribirse las personas que viven en las
• Fácil de instalar.
zonas de la ciudad por las cuales ya este instalada la red
• Transmisión de datos a alta velocidad.
de fibra óptica.
• Conexión directa de centrales a empresas.
• El costo de instalación es elevado.
FIBRA OPTICA • Gran ancho de banda.
• Fragilidad de las fibras.
• Video y sonido en tiempo real.
• Dificultad de reparar un cable de fibra roto.
• La materia prima para fabricarla es abundante en la
• La especialización del personal encargado de realizar las
naturaleza.
soldaduras y empalmes.
• Compatibilidad con la tecnología digital.

• Movilidad. La libertad de movimientos es uno de los
ESPACIO •
beneficios más evidentes las redes inalámbricas.
DesplazamientoFlexibilidad.
• Menor ancho de banda
• Mayor inversión inicial
ADMOSFERICO • Ahorro de costes. Diseñar o instalar una red cableada puede
• Interferencias
llegar a alcanzar un alto coste
• Incertidumbre tecnológica.
• Escalabilidad. Se le llama escalabilidad a la facilidad de
expandir la red después de su instalación inicial

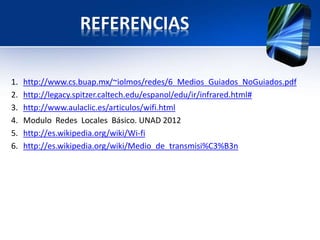

REFERENCIAS

1. http://www.cs.buap.mx/~iolmos/redes/6_Medios_Guiados_NoGuiados.pdf
2. http://legacy.spitzer.caltech.edu/espanol/edu/ir/infrared.html#
3. http://www.aulaclic.es/articulos/wifi.html
4. Modulo Redes Locales Básico. UNAD 2012
5. http://es.wikipedia.org/wiki/Wi-fi
6. http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n

Medios de transmisión

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Medios de transmisión

Medios de transmisión
