1. REDES Por Gonzalo Balo y Guillermo Linares

2. Definición Una red de comunicaciones es un conjunto de medios técnicos que permiten la comunicación a distancia entre equipos autónomos. Normalmente se trata de transmitir datos, audio y vídeo por ondas electromagnéticas.

3. Clasificación de redes Por capa de red: Las redes de ordenadores se pueden clasificar según la capa de red en la cual funcionan según algunos modelos de la referencia básica que se consideren ser estándares en la industria tal como el modelo OSI de siete capas y el modelo del TCP/IP de cinco capas. Por la escala: Como red personal del área (PAN), la red de área local (LAN), red del área del campus (CAN), red de área metropolitana (MAN), o la red de área amplia (WAN). Por método de la conexión: Clasificar según la tecnología que se utiliza para conectar los dispositivos individuales en la red tal como HomePNA, línea comunicación, Ethernet, o LAN sin hilos de energía. Por la relación funcional: Según las relaciones funcionales que existen entre los elementos de la red, servidor activo por ejemplo del establecimiento de una red, de cliente y arquitecturas del Par-a-par (workgroup).

4. Por los servicios proporcionados : Las redes de ordenadores se pueden clasificar según los servicios que proporcionan, por ejemplo redes del almacén, granjas del servidor, redes del control de proceso, red de valor añadido, red sin hilos de la comunidad, etc. Por protocolo: Las redes de ordenadores se pueden clasificar según el protocolo de comunicaciones que se está utilizando en la red. Por tipología de la red: Una topología de red describe la disposición de los cables y los dispositivos, así como las rutas utilizadas para las transmisiones de datos .

5. Hardware de Conexión Cable Módem: Este sistema utiliza un cable coaxial para recibir la señal de internet, este cable es conectado a un modem ADSL, el que a su vez es conectado al computador vía LAN.Harware necesario en el computador : Tarjeta de Red. Línea telefónica ADSL: Modem utilizado para recibir la señal de internet desde un cable coaxial o línea telefónica, el cual será conectado al computador vía LAN. Hardware necesario en el computador: Tarjeta de Red. Banda Ancha: Puede ser de dos tipos: línea telefónica o cable coaxial Wireless: Este sistema se caracteriza por no utilizar un cable conectado directamente al computador, aquí la señal llega a un router desde un modem. Este dispositivo se encarga de convertir la señal de internet en una señal inalámbrica la cual llegará al computador que necesariamente debe disponer de una tarjeta de red inalámbrica.

6. Medios de transmisión guiados Los medios de transmisión guiados están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro. Las principales características de los medios guiados son el tipo de conductor utilizado, la velocidad máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace. El par trenzado: Consiste en un par de hilos de cobre conductores cruzados entre sí, con el objetivo de reducir el ruido de diafonía. A mayor número de cruces por unidad de longitud, mejor comportamiento ante el problema de diafonía. Existen dos tipos de par trenzado: Protegido: Shielded Twisted Pair (STP) No protegido: Unshielded Twisted Pair (UTP) El cable coaxial: Se compone de un hilo conductor, llamado núcleo, y un mallazo externo separados por un dieléctrico o aislante. La fibra óptica: es hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. Esta recubierto por un revestimiento y un forro.

7. Cable de par trenzado Cable coaxial Cable de fibra óptica

8. Medios de transmisión no guiados Los medios de transmisión no guiados son los que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Entre los medios más importantes se encuentran el aire y el vacío. La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional: En la direccional , la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo que las antenas emisora y receptora deben estar alineadas. En la omnidireccional , la radiación se hace de manera dispersa, emitiendo en todas direcciones pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto mayor es la frecuencia de la señal transmitida es más factible confinar la energía en un haz direccional. Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).

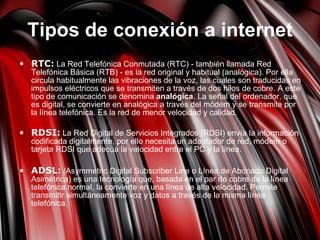

9. Tipos de conexión a internet RTC: La Red Telefónica Conmutada (RTC) - también llamada Red Telefónica Básica (RTB) - es la red original y habitual (analógica). Por ella circula habitualmente las vibraciones de la voz, las cuales son traducidas en impulsos eléctricos que se transmiten a través de dos hilos de cobre. A este tipo de comunicación se denomina analógica . La señal del ordenador, que es digital, se convierte en analógica a través del módem y se transmite por la línea telefónica. Es la red de menor velocidad y calidad. RDSI: La Red Digital de Servicios Integrados (RDSI) envía la información codificada digitalmente, por ello necesita un adaptador de red, módem o tarjeta RDSI que adecúa la velocidad entre el PC y la línea. ADSL: ( Asymmetric Digital Subscriber Line o Línea de Abonado Digital Asimétrica) es una tecnología que, basada en el par de cobre de la línea telefónica normal, la convierte en una línea de alta velocidad. Permite transmitir simultáneamente voz y datos a través de la misma línea telefónica.

10. Cable: Normalmente se utiliza el cable coaxial que también es capaz de conseguir tasas elevadas de transmisión pero utilizando una tecnología completamente distinta. En lugar de establecer una conexión directa, o punto a punto, con el proveedor de acceso, se utilizan conexiones multipunto, en las cuales muchos usuarios comparten el mismo cable. Satélite: El sistema de conexión que generalmente se emplea es un híbrido de satélite y teléfono. Hay que tener instalada una antena parabólica digital, un acceso telefónico a Internet (utilizando un módem RTC, RDSI, ADSL o por cable), una tarjeta receptora para PC, un software específico y una suscripción a un proveedor de satélit e LMDS: (Local Multipoint Distribution System) es un sistema de comunicación de punto a multipunto que utiliza ondas radioelétricas a altas frecuencias, en torno a 28 ó 40 GHz. Las señales que se transmiten pueden consistir en voz, datos, internet y vídeo.

11. Protocolos de comunicación TCP/IP La familia de protocolos de Internet es un conjunto de protocolos de red en los que se basa Internet y que permiten la transmisión de datos entre redes de computadoras. En ocasiones se le denomina conjunto de protocolos TCP/IP , en referencia a los dos protocolos más importantes que la componen: Protocolo de Control de Transmisión (TCP) y Protocolo de Internet (IP), que fueron los dos primeros en definirse, y que son los más utilizados de la familia. El TCP/IP es la base de Internet, y sirve para enlazar computadoras que utilizan diferentes sistemas operativos, incluyendo PC, minicomputadoras y computadoras centrales sobre redes de área local (LAN) y área extensa (WAN). El conjunto TCP/IP está diseñado para enrutar y tiene un grado muy elevado de fiabilidad, es adecuado para redes grandes y medianas, así como en redes empresariales. Se utiliza a nivel mundial para conectarse a Internet y a los servidores web. Es compatible con las herramientas estándar para analizar el funcionamiento de la red.

12. Seguridad en la red Algunas de las medidas mas importantes utilizadas en la red son: Gestión de claves (incluyendo negociación de claves y su almacenamiento): Antes de que el tráfico sea enviado/recibido, cada router/cortafuegos/servidor (elemento activo de la red) debe ser capaz de verificar la identidad de su interlocutor. Confidencialidad : La información debe ser manipulada de tal forma que ningún atacante pueda leerla. Este servicio es generalmente prestado gracias al cifrado de la información mediante claves conocidas sólo por los interlocutores. Imposibilidad de repudio : Ésta es una forma de garantizar que el emisor de un mensaje no podrá posteriormente negar haberlo enviado, mientras que el receptor no podrá negar haberlo recibido. Integridad : La autenticación valida la integridad del flujo de información garantizando que no ha sido modificado en el tránsito emisor-receptor. Autenticación : Confirma el origen/destino de la información -corrobora que los interlocutores son quienes dicen ser. Autorización : La autorización se da normalmente en un contexto de autenticación previa. Se trata un mecanismo que permite que el usuario pueda acceder a servicios o realizar distintas actividades conforme a su identidad.

13. FIN
