Este documento introduce UML (Lenguaje Unificado de Modelado) y su importancia para el diseño orientado a objetos en PHP5. Explica que UML permite modelar sistemas de una manera gráfica e independiente del lenguaje de programación. También describe cómo UML puede traducirse a código PHP5 a través de diagramas de clases que representan las clases, atributos, métodos y relaciones. El autor enfatiza la importancia de implementar correctamente las relaciones entre clases a través de los archivos require_once para lograr un buen diseño

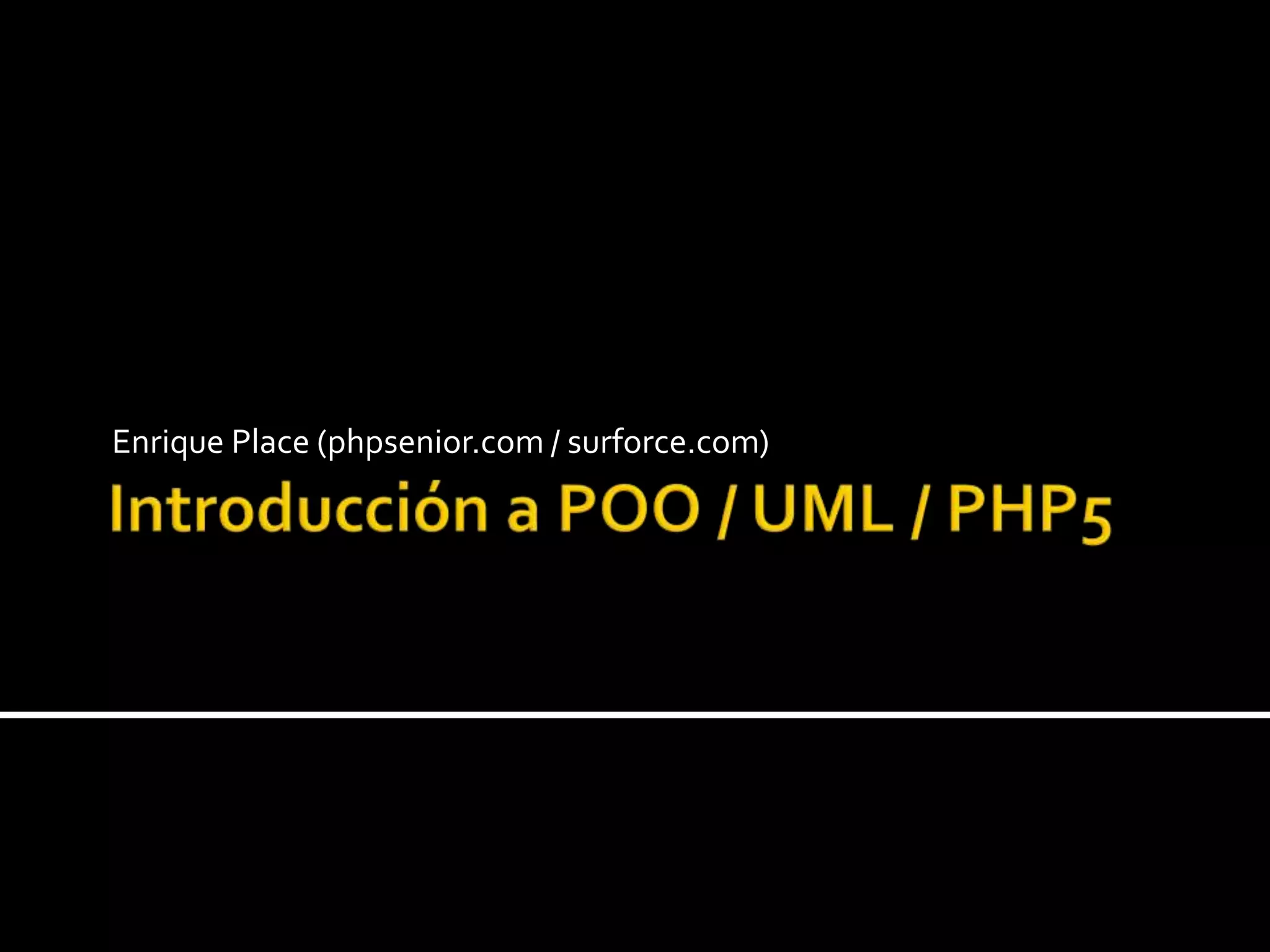

1. Introducción a POO / UML / PHP5 Enrique Place (phpsenior.com / surforce.com)

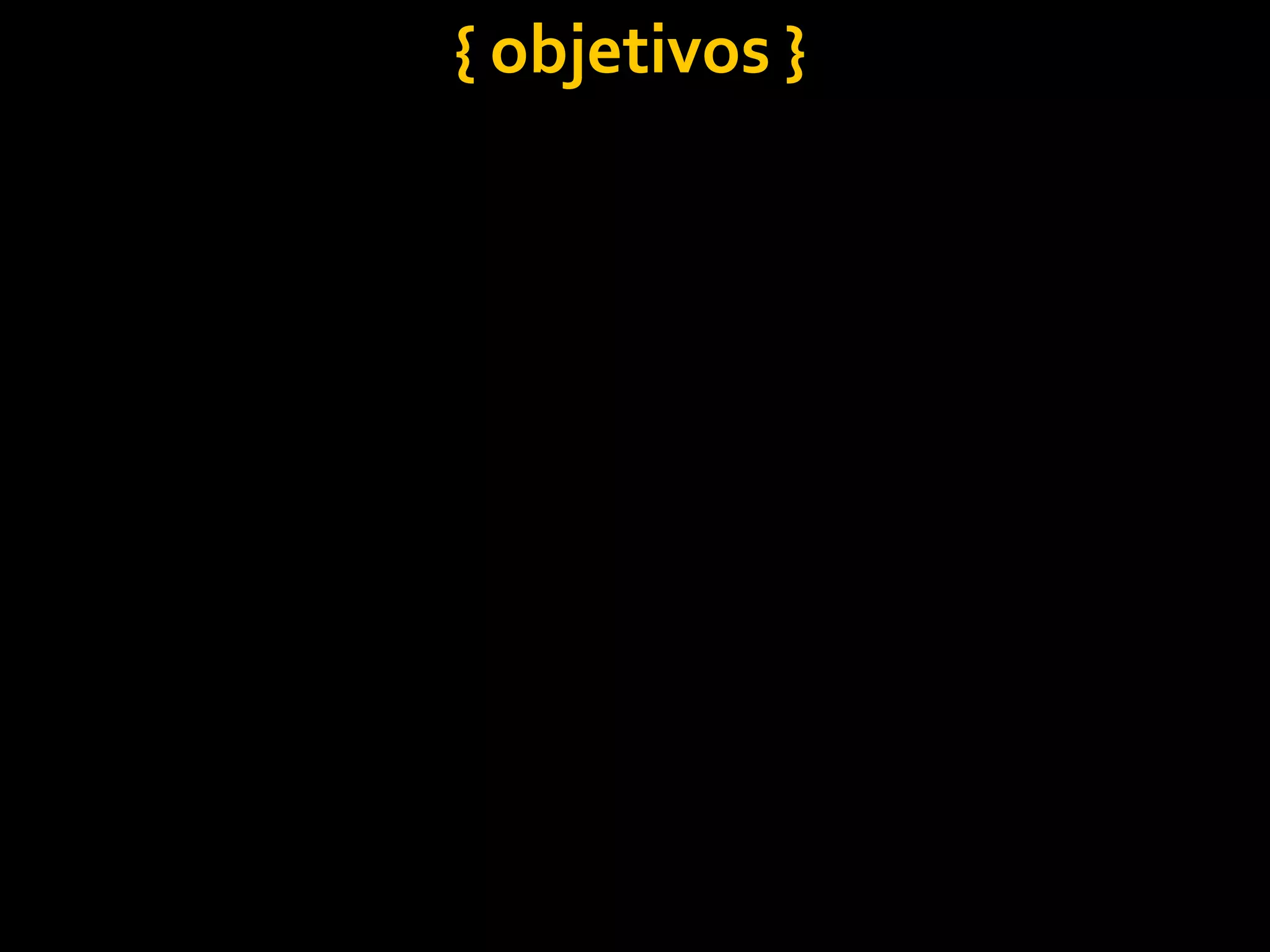

2. { objetivos}

3. { objetivos} Entender qué es UML Importancia de UML para POO Traducción UML -> PHP5

4. 1/3 - Qué es UML? U.M.L. = Lenguaje Unificado de Modelado

5. 1/3 - Qué es UML? “UML es documentación”

6. 1/3 - Qué es UML? “UML es independiente del lenguaje”

7. UML es similar a usar diagramas de relaciones DER / MER para diseñar una base de datos

8. Lo usan todas las empresas / proyectos profesionales de desarrollo de software

9. Arquitecturas Java / .Net

10. 2/3 – Importancia de UML para POO?

11. “Es una herramienta gráfica que permite planificar el correcto diseño de nuestros sistemas Orientados a Objetos”

12. Nos permite razonar mejor, sin pensar en código

13. Ejemplos Básicos de su aplicación UML Simplificado

14. Pensamiento “por lo general buscamos que nuestras clases sean estables y reusables”

15. Principio de Diseño “nuestras clases deberían ser cerradas al cambio y abiertas a la extensión”

16. A “Una clase llamada A”

17. A B “clase A se conoce con una clase B”

18. A B “Las clases entablan una relación”

19. A B “Las clases entablan una relación” (siempre prestar atención al sentido de las flechas)

20. A B Se traduce como “La clase A usa / conoce la clase B”

21. A B Pero también significa “B no sabe de la existencia de A”

22. A B También se concluye con: “Cualquier cambio en B afectará a A, pero no al revés”

23. B A C D

24. B A C D “A es más inestable”

25. B A C D “A tiende a ser estable”

26. “Situaciones que habría que evitar”

27. A B “Bidireccionalidad”

28. B A C “Relaciones Cíclicas”

29. 3/3 – Traducción UML -> PHP5

30. “3 Zonas”

31. “3 Zonas” Nombre

32. “3 Zonas” Nombre atributos

33. “3 Zonas” Nombre atributos métodos

34. “3 Zonas” Persona Nombre archivo: Persona.php class Persona { private $_nombre = “”; public function __construct($nombre) { $this->_nombre = $nombre; } public function saludar() { return ‘Mi nombre es ‘ . $this->_nombre; } } - nombre : String +Persona(nombre:String) + saludar():String

35. “3 Zonas” Persona Nombre archivo: Persona.php class Persona { private $_nombre = “”; public function __construct($nombre) { $this->_nombre = $nombre; } public function saludar() { return ‘Mi nombre es ‘ . $this->_nombre; } } - nombre : String +Persona(nombre:String) + saludar():String

36. “3 Zonas” Persona Nombre archivo: Persona.php class Persona { private $_nombre = “”; public function __construct($nombre) { $this->_nombre = $nombre; } public function saludar() { return ‘Mi nombre es ‘ . $this->_nombre; } } - nombre : String +Persona(nombre:String) + saludar():String

37. “3 Zonas” Persona Nombre archivo: Persona.php class Persona { private $_nombre = “”; public function __construct($nombre) { $this->_nombre = $nombre; } public function saludar() { return ‘Mi nombre es ‘ . $this->_nombre; } } - nombre : String +Persona(nombre:String) + saludar():String

38. “3 Zonas” Persona Nombre archivo: Persona.php class Persona { private $_nombre = “”; public function __construct($nombre) { $this->_nombre = $nombre; } public function saludar() { return ‘Mi nombre es ‘ . $this->_nombre; } } - nombre : String +Persona(nombre:String) + saludar():String

39. “Lo más importante, las Relaciones”

40. “Cada flecha es un require_once en la clase donde inicia la flecha”

41. Efecto PHP “Nunca hacer todos los require_onceen un único archivo, aunque funcione”

42. no es lo mismo require, include, ni include_once, solo require_once

43. Efecto PHP “Respetar siempre las relaciones en donde se originan”

44. A B <?php require_once ‘B.php’ class A { }

45. A B <?php require_once ‘B.php’ class A { } <?php class B { }

46. C A B <?php require_once ‘B.php’ class A { } <?php class B { }

47. C A B <?php require_once ‘B.php’ require_once ‘C.php’ class A { } <?php class B { }

48. C A B D <?php require_once ‘B.php’ require_once ‘C.php’ class A { } <?php require_once ‘D.php’ class B { }

49. C A B D <?php require_once ‘B.php’ require_once ‘C.php’ require_once ‘D.php’ class A { } Funciona, pero está MAL!

50. Un caso práctico “Usuario y su persistencia”

51. Usuario

52. Usuario Persistencia

53. Usuario Persistencia MySQL PostgreSQL

54. Usuario Persistencia MySQL PostgreSQL Log

55. Usuario Persistencia MySQL PostgreSQL Cómo se usa esto? Log

56. Usuario Persistencia MySQL PostgreSQL Index Log

57. Usuario Persistencia MySQL PostgreSQL Index Log

58. El error más común de los desarrolladores PHP (por el “efecto PHP”) es colocar todos los require_once en index.php y no colocar nada en las clases que corresponde

59. Usuario Persistencia MySQL PostgreSQL Index Log

60. Nivel de Abstracción = 0

61. <?php require_once ‘Usuario.php’; require_once ‘Persistencia.php’; require_once ‘MySQL.php’; require_once ‘PostgreSQL.php’; require_once ‘Log.php’; class Index { }

62. Usuario Persistencia MySQL PostgreSQL Index Log

63. Esto hace que nuestro diseño sea débil ante la ausencia de Index, y no podamos reusar las clases porque estas no tienen correctamente implementadas sus relaciones

64. Usuario Persistencia MySQL PostgreSQL Index Log

65. Usuario Persistencia MySQL PostgreSQL Index Log

66. Esto hace que nuestro diseño sea débil ante la ausencia de Index, y no podamos reusar las clases porque estas no tienen correctamente implementadas sus relaciones

67. En resumen, nuestro diseño apesta y no sirve. Eso es POO en PHP5 mal implementada

68. Se puede hacer buenos diseñossin diagramas?

69. Palabras Finales Para qué nos sirve UML a los desarrolladores PHP?

70. Fin! Preguntas? phpsenior.com / surforce.com
