Este documento presenta información sobre la tecnología xDSL (Digital Subscriber Line). Explica que xDSL permite transportar datos a altas velocidades utilizando líneas telefónicas convencionales. Describe cómo funciona xDSL, incluyendo los canales de bajada y subida y el uso de módems. También resume los diferentes tipos de tecnología xDSL como ADSL, VDSL y cómo cada una varía en simetría, velocidad y distancia máxima de cobre.

1. República Bolivariana de Venezuela
Ministerio del poder popular para la Defensa
Universidad Nacional Politécnica
De la Fuerza Armada
UNEFA – Núcleo Carabobo
Extensión Guacara
Bachilleres:
• Elio R. Peña B.
C.I. 18434399
Yuselis Andrades
C.I. 18.531.728
• Jean C. Castillo T.
C.I.16217734
• Pedro Calvo
C.I.11356115
Sección: G – 005 N
Guacara, Octubres 2009

2. QUE ES xDSL?
xDSL es un grupo de tecnologías de comunicación que permiten transportar información
multimedia a mayores velocidades, que las que se obtienen vía modem, simplemente
utilizando las líneas telefónicas convencionales.
Puesto que la red telefónica también tiene grandes limitaciones, tales como la de que su
ancho de banda tan solo llega a los 4Khz, no permite el transporte de aplicaciones que
requieran mayor amplitud de banda, nace la tecnología DSL (Digital Subscriber Line), que
soporta un gran ancho de banda con unos costes de inversión relativamente bajos y que
trabaja sobre la red telefónica ya existente, y que convierte la línea analógica
convencional en una línea digital de alta velocidad.
Son unas tecnologías de acceso punto a punto a través de la red telefónica pública
(circuitos locales de cable de cobre) sin amplificadores ni repetidores de señal a lo largo
de la ruta del cableado, que soportan un gran ancho de banda entre la conexión del cliente
y el primer nodo de la red, que permiten un flujo de información tanto simétrico como
asimétrico y de alta velocidad sobre el bucle de abonado.
xDSL es una tecnología en la que se necesita un dispositivo módem xDSL terminal en cada
extremo del circuito de cobre, que acepte flujo de datos en formato digital y lo superponga
a una señal analógica de alta velocidad.
SOBRE QUE FUNCIONA ?
El factor común de todas las tecnologías xDSL es que funcionan sobre líneas de cobre
simples, y aunque cada una tiene sus propias características, todas utilizan la modulación
para alcanzar elevadas velocidades de transmisión.
Esta tecnología ofrece servicios de banda ancha sobre conexiones que no superen los 6
kms de distancia entre la central telefónica y el lugar de conexión del abonado;
dependiendo de:
- Velocidad alcanzada
- Calidad de las líneas
- Distancia
- Calibre del cable
- Esquema de modulación utilizado.
La ventaja de las técnicas consiste en soportar varios canales sobre un único par de
cables. Basándonos en esto, los operadores telefónicos proporcionan habitualmente tres
canales: dos para datos (bajada y subida) y uno para voz.

3. · ENVIO Y RECEPTIÓN EN xDSL
Los servicios envío y recepción de datos se establecen a través de un módem xDSL.
1) Estos datos pasan por un dispositivo, llamado "splitter", que permite la utilización
simultánea del servicio telefónico básico y del servicio xDSL.
2) El splitter se coloca delante de los módems del usuario y de la central; está formado por
dos filtros, uno paso bajo y otro paso alto cuya finalidad es la de separar las señales
transmitidas por el canal en señales de alta frecuencia (datos) y señales de baja frecuencia
(Telefónicas).
· Canal Downstream (de bajada)
Desde la central telefónica hasta el usuario, con el que se pueden alcanzar velocidades
entre 1.544 Mbps y 6.3 Mbps. Este canal se puede presentar al usuario como uno solo, ó
múltiples subcanales, siempre dependiendo de la función a realizar.
Las transmisiones de recepción residen en la banda de espectro mas alta
· Canal Upstream (o subida)
Desde el usuario hasta la central telefónica, con velocidades que varían entre 16 Kbps y
640 kbps.
Las transmisiones de envió residen en la banda de espectro mas alta (centerarse de Khz)
· Canal telefónico
Pede ser usado para el servicio tradicional telefónico (RTB) o bien para RDSI (Red Digital
de Servicios Integrados).
Este canal es separado de los dos anteriores mediante el uso de filtros externos, y es
alimentado por la central telefónica, para mantenerlo operativo aún en el caso de una
caída de tensión en la oficina o casa del abonado.
Las transmisiones de envió y recepción de voz, se realizan en la banda base, de hasta 4
KHz.
Tipos de xDSL
Existe una variedad de tecnologías xDSL que se caracterizan por su simetría/asimetría en
los canales de subida y bajada de datos, por las tasas de transmisión alcanzadas y, lo que
guarda una relación inversa con esto último, la longitud máxima del bucle de abonado.
En España, la variedad de xDSL más extendida es el ADSL (“Asymmetric Digital
Subscriber Line”), una versión con caudales de transmisión diferentes en subida (sentido

4. usuario-red) y bajada de datos (sentido red-usuario). Los límites teóricos de esta
configuración son de unos 24 Mbit/s en sentido red-usuario y hasta 1 Mbit/s en sentido
usuario-red, para bucles de abonado cortos.
Algunas otras tecnologías xDSL son:
• HDSL (“High Data Rate Digital Subscriber Line”), con altas tasas de transmisión.
• SDSL (“Symmetric Digital Subscriber Line”), version estandarizada de HDSL.
• IDSL (“ISDN Digital Subscriber Line”), xDSL sobre redes RDSI.
• RADSL (“Rate-Adaptive Digital Subscriber Line”), con tasas de transmisión
adaptativas.
• VDSL y VDSL2 (“Very High Speed Digital Subscriber Line”), versiones que
permiten altas tasas de transmisión en tramos cortos de bucle de abonado, lo que
las hace idóneas para cubrir el último tramo en redes de fibra óptica hasta la
manzana (FTTC).
Velocidad Velocidad
Simétrico/ Distancia Descendente
Tipo de
de la línea (Mbps) Ascendente
DSL
Asimétrico (m)
(Mbps)
IDSL Simétrico 5400 0.128 0.128
SDSL Simétrico 3000 1.544 1.544
HDSL (2
Simétrico 3600 1.544 1.544
pares)
Simétrico (1
1800 2.312 2.312
par)
SHDSL
Simétrico (2
1800 4.624 4.624
pares)
ADSL
Asimétrico 5400 1.5 0.512
G.lite
ADSL Asimétrico 3600 8 0.928
Asimétrico 300 52 6
Simétrico 300 26 26
VDSL
Asimétrico 1000 26 3
Simétrico 1000 13 13
Tabla 1 Comparativa entre algunos tipos de xDSL.

5. . Tecnologías de acceso a la red.
La necesidad de ancho de
banda ha hecho nacer
varias tecnologías de
acceso de banda ancha:
DSL (Línea de Abonado
Digital) en todas sus formas simétricas y asimétricas, utiliza la infraestructura de cobre
para dar servicios a velocidades de hasta algunos megabits por segundo; LMDS, los
servicios locales de distribución multipunto ofrecen velocidades de banda ancha a
usuarios residenciales y a profesionales independientes (SOHO) vía tecnología
inalámbrica; CMTS (Sistema de terminación de módem por cable) emplea el cable coaxial
para entregar servicios digitales a muchos usuarios; UMTS, fue concebido para servicios
de voz y de datos de tercera generación.
A pesar de las enormes diferencias entre estas tecnologías, todas ellas se caracterizan por
el aumento de la velocidad de transferencia de datos al usuario final en un orden de
magnitud muy superior en comparación con las soluciones de banda estrecha que les
precedieron. En consecuencia, todas abren la puerta a un conjunto amplio de nuevos
servicios. Otra similitud está en que todas pueden compartir el mismo protocolo
subyacente: ATM. Como consecuencia, aunque el servicio final esté generalmente
relacionado con las aplicaciones IP, el tráfico se monta en ATM antes de entregarlo a la
red de transmisión.
Es en la parte de acceso de la red donde ATM realmente brilla debido a las técnicas de
compresión habilitadas por los operadores, permitiendo recoger los beneficios y
eficiencias en costo, de una plataforma multiservicio. En el núcleo de la red, la principal
ventaja de ATM está en la escalabilidad y en la disponibilidad.
De forma general, en documentos especializados se acostumbra a clasificar las redes de
acceso en cuatro grupos principales según el medio de soporte: par trenzado,
fibra/coaxial, inalámbrico, y todo fibra. La Figura 2 muestra algunas de las tecnologías e
implementaciones que caen en las categorías anteriores.

6. Figura 2. Alternativas de Acceso
Las tecnologías xDSL en la red de acceso.
La tecnología xDSL, surge por la necesidad de aumentar la capacidad de transmisión del
par de cobre. Hace referencia a toda la familia DSL las cuales utilizan técnicas de
modulación modernas ayudadas por los avances en el procesamiento digital de señales
para lograr transmitir a altas velocidades sobre el lazo de abonado local. En la Tabla 1 se
muestra un resumen comparativo entre algunas de las tecnologías xDSL.
Velocidad Velocidad
Simétrico/ Descendente
Distancia de la
Tipo de DSL (Mbps) Ascendente
línea (m)
Asimétrico
(Mbps)
IDSL Simétrico 5400 0.128 0.128
SDSL Simétrico 3000 1.544 1.544
HDSL (2 pares) Simétrico 3600 1.544 1.544
Simétrico (1 par) 1800 2.312 2.312
SHDSL
Simétrico (2 pares) 1800 4.624 4.624
ADSL G.lite Asimétrico 5400 1.5 0.512
ADSL Asimétrico 3600 8 0.928
Asimétrico 300 52 6
Simétrico 300 26 26
VDSL
Asimétrico 1000 26 3
Simétrico 1000 13 13
Tabla 1 Comparativa entre algunos tipos de xDSL.

7. La cantidad de abonados DSL ha venido aumentado a una gran velocidad, a finales del
tercer cuatrimestre del pasado año ya había más de 30 millones de usuarios individuales y
de negocios servidos por DSL, y se esperaba que el año concluyera con más de 36 millones
si se mantenía la tasa de crecimiento mensual de 1.67 millones de accesos.
La técnica ADSL, por su carácter asimétrico, se adapta mejor al mercado residencial por
lo que ha sido la más extendida a nivel mundial. Ésta va a ser objeto de análisis al igual
que VDSL, que se puede emplear tanto en el sector residencial como en el corporativo.
xDSL es un grupo de tecnologías de comunicación que permiten transportar información
multimedia a mayores velocidades, que las que se obtienen actualmente vía modem,
simplemente utilizando las líneas telefónicas convencionales.
Puesto que la red telefonica también tiene grandes limitaciones, tales como la de que su
ancho de banda tan solo llega a los 4Khz, no permite el transporte de aplicaciones que
requieran mallor amplitud de banda, nace la tecnologia DSL (Digital Subscriber Line),
que soporta un gran ancho de banda con unos costes de inversión relativamente bajos y
que trabaja sobre la red telefónica ya existente, y que convierte la linea analógica
convencional en una linea digital de alta velocidad.
Son unas tecnologías de acceso punto a punto a través de la red telefonica pública
(circuitos locales de cable de cobre) sin amplificadores ni repetidores de señal a lo largo
de la ruta del cableado, que soportan un gran ancho de banda entre la conexión del cliente
y el primer nodo de la red, que permiten un flujo de información tanto simétrico como
asimétrico y de alta velocidad sobre el bucle de abonado.
xDSL es una tecnología en la que se necesita un dispositivo módem xDSL terminal en cada
extremo del circuito de cobre, que acepte flujo de datos en formato digital y lo superponga
a una señal analógica de alta velocidad.
Como funciona
El factor común de todas las tecnologias xDSL es que funcionan sobre líneas de cobre
simples, y aunque cada una tiene sus propias caractersticas, todas utilizan la modulación
para alcanzar elevadas velocidades de transmisión.
Esta tecnología ofrece servicios de banda ancha sobre conexiones que no superen los 6
kms de distancia entre la central telefónica y el lugar de conexión del abonado;
dependiendo de:
- Velocidad alcanzada
- Calidad de las líneas
- Distancia
- Calibre del cable

8. - Esquema de modulación utilizado.
La ventaja de las técnicas consiste en soportar varios canales sobre un único par de
cables. Basandonos en esto, los operadores telefonicos proporcionan avitualmente tres
canales: dos para datos (bajada y subida) y uno para voz.
Envio y receptión en xdsl
Los servicios envío y recepción de datos se establecen a través de un módem xDSL.
1) Estos datos pasan por un dispositivo, llamado "splitter", que permite la utilización
simultánea del servicio telefónico básico y del servicio xDSL.
2) El splitter se coloca delante de los módems del usuario y de la central; está formado por
dos filtros, uno paso bajo y otro paso alto cuya finalidad es la de separar las señales
transmitidas por el canal en señales de alta frecuencia (datos) y señales de baja frecuencia
(Telefonicas).
· Canal Downstream (de bajada)
Desde la central telefónica hasta el usuario, con el que se pueden alcanzar velocidades
entre 1.544 Mbps y 6.3 Mbps. Este canal se puede presentar al usuario como uno solo, ó
multiples subcanales, siempre dependiendo de la función a realizar.
Las transmisiónes de recepción residen en la banda de espectro mas alta (centerarse de
Khz).
· Canal Upstream (o subida)
Desde el usuario hasta la central telefonica, con velocidades que varian entre 16 Kbps y
640 kbps.
Las transmisiónes de envio residen en la banda de espectro mas alta (centerarse de Khz)
· Canal telefónico
Pede ser usado para el servicio tradicional telefonico (RTB) o bien para RDSI (Red Digital
de Servicios Integrados).
Este canal es separado de los dos anteriores mediante el uso de filtros externos, y es
alimentado por la central telefónica, para mantenerlo operativo aún en el caso de una
caída de tensión en la oficina o casa del abonado.
Las transmisiones de envio y recepción de voz, se realizan en la banda base, de hasta 4
KHz.

9. Tipos de modulaciones
· 2B1Q (dos-binario, uno cuaternario)
La modulación 2B1Q, es un tipo de codificación de línea, en la cual, pares de bits binarios
son codificados de 1 a 4 niveles para la transmisión (por tanto 2 binarios/1 cuaternario).
· CAP (Carrier-less amplitude modulation)
Esta modulación está basada en QAM. El receptor de QAM necesita una señal de entrada
que tenga la misma relación entre espectro y fase que la señal transmitida, pero las lienas
telefonicas instaladas no garantizan esta calidad. CAP es una implementación de QAM
para xDSL, de bajo coste debido a su simplididad y con una velocidad de 1.544 Mbps.
CAP divide la señal modulada en segmentos que después almacena en memoria. La señal
portadora se suprime, puesto que no aporta ninguna información. La onda transmitida es
la generada al pasar cada uno de estos segmentos por dos filtros digitales transversales
con igual amplitud, pero con una diferencia de fase de p/2. En recepción se reensamblan
los segmentos y la portadora, volviendo a obtener la señal modulada. De este modo,
obtenemos la misma forma del espectro que con QAM, siendo CAP más eficiente que QAM
en implementaciones digitales.
· DMT (Discrete multi-tone modulation)
Es un tipo de modulación multiportadora, que elimina el problema de las altas frecuencias
que aumentan considerablemente las pérdidas debido al ruido en las líneas de cobre,
dividiendo el ancho de banda disponible en 256 subcanales, que son comprovados
comprobados para determinar su capacidad portadora.
Proceso de Modulación
La modulación DMT emplea la transformada discreta de Fourier para crear y demodular
cada una de las 256 portadoras individuales, dividiendo el ancho de banda disponible en
unidades más pequeñas.
La línea se comprueba para determinar qué banda de frecuencias es posible y cuántos bits
pueden ser transmitidos por unidad de ancho de banda.
Los bits se codifican en el transmisor mediante la transformada rápida de Fourier inversa
y después pasan a un conversor analógico/digital.
Al recibirse la señal, ésta se procesa mediante una transformada rápida de Fourier para
decodificar la trama de bits recibida.
Espero que este articulo sirva como puto de referencia para todos los lectores de

10. Bandaancha.ST, y puesto que no soy un experto en telematica ni en redes de
comunicación, espero vuestras criticas. Thanks!
En la Segunda Parte se estudiaran detalladamente los diferentes tipos de xDSL
Funcionamiento
El acceso xDSL se basa en la conversión del par de cobre de la red telefónica básica en
una línea digital de alta velocidad capaz de soportar servicios de banda ancha además del
envío simultáneo de voz. Para lograr esto se emplean tres canales independientes:
• Dos canales de alta velocidad (uno de recepción de datos y otro de envío de datos).
• Otro canal para la transmisión de voz
Cada uno de ellos ocupa una banda de frecuencia diferente, de manera que no interfieran
entre sí. El canal de voz queda ubicado entre los 200Hz y los 3,4KHz se transmite en
banda base, como el servicio telefónico tradicional, mientras que los canales de datos
quedan aproximadamente entre los 24KHz y los 1,1MHz, distribuyéndose de forma
variable entre el canal de subida y el de bajada según el tipo de tecnología xDSL
empleada. Se transmiten mediante múltiples portadoras.
Para poder ofrecer servicios de voz compatibles con los terminales telefónicos
convencionales, los usuarios deben disponer de unos dispositivos denominados splitter o
microfiltros de paso bajo que se sitúan entre la toma de red telefónica y los equipos
terminales (módem y teléfono) para filtrar la voz de los distintos canales de datos.
Por su parte, los equipos de red del operador (típicamente, la central telefónica local)
deben disponer de los denominados DSLAM (“Digital Subscriber Line Access
Multiplexer”), que contienen un conjunto de tarjetas con varios módems de central de un
número de usuarios[1], de manera que se concentre y se enrute el tráfico de los enlaces
xDSL hacia una red de área extensa.
DSLAM interior de Alcatel DSLAM exterior en Berlin

11. Las ventajas para el operador del uso de esta tecnología son varias:
Por una parte se descongestionan las centrales y la red conmutada, ya que el flujo de
datos se separa del telefónico en el origen y se reencamina por una red de datos. Por otra,
se puede ofrecer el servicio de manera individual sólo para aquellos clientes que lo
requieran, sin necesidad de reacondicionar todas las centrales locales. xDSL es una
tecnología "Modern-Like" (muy parecida a la tecnología de los módems) en la que es
requerido un dispositivo módem xDSL terminal en cada extremo del circuito de cobre.
Estos dispositivos aceptan flujo de datos en formato digital y lo superponen a una señal
analógica de alta velocidad. En general, en los servicios xDSL, el envío y recepción de
datos se establece a través de un módem xDSL (que dependerá de la clase de xDSL
utilizado: ADSL, VDSL, etc). Estos datos pasan por un dispositivo, llamado "splitter", que
permite la utilización simultánea del servicio telefónico básico y del servicio xDSL. El
splitter se coloca delante de los módems del usuario y de la central; está formado por dos
filtros, uno paso bajo y otro paso alto. La finalidad de estos dos filtros es la de separar las
señales transmitidas por el canal en señales de alta frecuencia (datos) y señales de baja
frecuencia (Telefonía).
La tecnología xDSL soporta formatos y tasas de transmisión especificados por los
estándares, como lo son T1 (1.544 Mbps) y El (2.048 Mbps), y es lo suficientemente
flexible como para soportar tasas y formatos adicionales, como por ejemplo, 6 Mbps
asimétricos para la transmisión de alta velocidad de datos y video.
Las cuatro técnicas dentro de la familia XDSL son:
- ADSL (Asymetric Digital Subscriber Line)una nueva tecnología para módems, convierte
el par de cobre que va desde la central telefónica hasta el usuario en un medio para la
transmisión de aplicaciones multimedia, transformando una red creada para transmitir
voz en otra útil para cualquier tipo de información, sin necesidad de tener que reemplazar
los cables existentes, lo que supone un beneficio considerable para los operadores,
propietarios de los mismos. La velocidad recepción hasta 8 Mbps y enviar hasta 1 Mbps.
- HDSL servicio DSL de alta velocidad permite la conexión de dos puntos a una velocidad
entre 768 kbps y 2.048 Mbps.
- RADSL este servicio sevicio dsl de velocidad adaptable, permite una velocidad de datos
600 kbps a 12 Mbps en la recepción y de 128 Kbps a 1 Mbps en la transmisión.

12. Red de fibra óptica
Las redes de fibra óptica se emplean cada vez más en telecomunicación, debido a que
las ondas de luz tienen una frecuencia alta y la capacidad de una señal para transportar
información aumenta con la frecuencia.
En las redes de comunicaciones por fibra óptica se emplean sistemas de emisión láser.
Aunque en los primeros tiempos de la fibra óptica se utilizaron también emisores LED, en
el 2007 están prácticamente en desuso
Las redes de fibra son ampliamente utilizadas para comunicación a larga distancia,
proporcionando conexiones transcontinentales y transoceánicas, ya que una ventaja de los
sistemas de fibra óptica es la gran distancia que puede recorrer una señal antes de
necesitar un repetidor o regenerador para recuperar su intensidad. En la actualidad, los
repetidores de los sistemas de transmisión por fibra óptica están separados entre sí unos
100 km, frente a aproximadamente 1,5 km en los sistemas eléctricos. Los amplificadores
ópticos recientemente desarrollados pueden aumentar todavía más esta distancia
Las redes por fibra óptica son un modelo de red que permite satisfacer las nuevas y
crecientes necesidades de capacidad de transmisión y seguridad demandadas por las
empresas operadoras de telecomunicación, todo ello además con la mayor economía
posible.
Mediante las nuevas tecnologías, con elementos de red puramente ópticos, se
consiguen los objetivos de aumento de capacidad de transmisión y seguridad. Uno de los

13. sucesos más críticos para la conexión en red lo constituye la aparición y la rápida difusión
de la red de área local (LAN) como forma de normalizar las conexiones entre las
máquinas que se utilizan como sistemas ofimáticos (véase Ofimática). Como su propio
nombre indica, constituye una forma de interconectar una serie de equipos informáticos. A
su nivel más elemental, una LAN no es más que un medio compartido (como un cable
coaxial al que se conectan todas las computadoras y las impresoras) junto con una serie
de reglas que rigen el acceso a dicho medio. La LAN más difundida, Ethernet, utiliza un
mecanismo conocido como CSMA/CD. Esto significa que cada equipo conectado sólo
puede utilizar el cable cuando ningún otro equipo lo está utilizando. Si hay algún conflicto,
el equipo que está intentando establecer la conexión la anula y efectúa un nuevo intento
más tarde. Ethernet transfiere datos a 10 Mbits/s, lo suficientemente rápido para hacer
inapreciable la distancia entre los diversos equipos y dar la impresión de que están
conectados directamente a su destino. Hay tipologías muy diversas (bus, estrella, anillo) y
diferentes protocolos de acceso. A pesar de esta diversidad, todas las LAN comparten la
característica de poseer un alcance limitado (normalmente abarcan un edificio) y de tener
una velocidad suficiente para que la red de conexión resulte invisible para los equipos que
la utilizan. Además de proporcionar un acceso compartido, las LAN modernas también
proporcionan al usuario multitud de funciones avanzadas. Hay paquetes de software de
gestión para controlar la configuración de los equipos en la LAN, la administración de los
usuarios y el control de los recursos de la red. Una estructura muy utilizada consiste en
varios servidores a disposición de distintos usuarios. Los servidores, que suelen ser
máquinas más potentes, proporcionan servicios a los usuarios, por lo general
computadoras personales, como control de impresión, ficheros compartidos y correo
electrónico.
Las redes FDDI
Las redes FDDI (Fiber Distributed Data Interface - Interfaz de Datos Distribuida por
Fibra ) surgieron a mediados de los años ochenta para dar soporte a las estaciones de
trabajo de alta velocidad, que habían llevado las capacidades de las tecnologías Ethernet
y Token Ring existentes hasta el límite de sus posibilidades.

14. Están implementadas mediante una física de estrella (lo más normal) y lógica de anillo
doble de token, uno transmitiendo en el sentido de las agujas del reloj (anillo principal) y
el otro en dirección contraria (anillo de respaldo o back up), que ofrece una velocidad de
100 Mbps sobre distancias de hasta 200 metros, soportando hasta 1000 estaciones
conectadas. Su uso más normal es como una tecnología de backbone para conectar entre
sí redes LAN de cobre o computadores de alta velocidad.
El tráfico de cada anillo viaja en direcciones opuestas. Físicamente, los anillos están
compuestos por dos o más conexiones punto a punto entre estaciones adyacentes. Los dos
anillos de la FDDI se conocen con el nombre de primario y secundario. El anillo primario
se usa para la transmisión de datos, mientras que el anillo secundario se usa generalmente
como respaldo.
Se distinguen en una red FDDI dos tipos de estaciones: las estaciones Clase B, o
estaciones de una conexión (SAS) , se conectan a un anillo, mientras que las de Clase A, o
estaciones de doble conexión (DAS) , se conectan a ambos anillos.
http://es.wikipedia.org/wiki/Red_de_fibra_%C3%B3ptica
Red 10Base-F
10BaseF es el nombre dado a una familia de implementaciones del nivel físico de la
arquitectura de telecomunicaciones IEEE 802.3 (popularmente conocida como Ethernet).
10BaseF utiliza fibra óptica como medio de transmisión para redes Ethernet a una
velocidad de 10 Mbps.

15. El número 10 hace referencia a la velocidad de transmisión, la palabra base hace
referencia al método de transmisión (banda base), y la letra 'F' hace referencia al medio
de transmisión (fibra óptica).
Existen tres implementaciones en esta familia:
• 10BaseFL. Una variante actualizada del estándar FOIRL.
• 10BaseFB. Dirigido a su uso en redes troncales. Hoy en desuso.
• 10BaseFP. Dirigido a topologías en estrella de tipo pasivo. Nunca llegó a
desarrollarse.
Aunque fuera de esta familia, existe otra implementación adaptada a la velocidad de 100
Mbps denominada 100BaseFX.
La arquitectura estándar IEEE 802.3 sigue el Modelo OSI de referencia para
arquitecturas de telecomunicaciones. Toda arquitectura que siga dicho modelo de
referencia debe definir su nivel físico. El nivel físico describe los interfaces eléctricos (u
ópticos) para realizar la comunicación.
En el caso de IEEE 802.3 se han definido varias alternativas de implementación para
dicho nivel físico. Las más conocidas son:
• 100BaseTX. Transmisión sobre par trenzado de cobre de categoría 5. Muy
utilizado.
• 10BaseT. Transmisión sobre par trenzado de cobre de categoría 3. Aún muy
utilizado.
• 10Base2. Transmisión sobre cable coaxial. En desuso.
•
Red 100BASE-FX
Es una versión Ethernet rápido sobre fibra óptica. Utiliza dos filamentos de fibra óptica
multi-modo para recepción y transmisión. También se le conoce como la versión en fibra
óptica del 100BASE-TX. La longitud máxima es de 400 metros para las conexiones half-

16. duplex (para asegurarse de que las colisiones son detectadas) o 2 kilómetros para full-
duplex. 100base-fx no es compatible con 10BASE-FL, la versión de 10 Mbit/s sobre fibra
óptica. Utiliza una longitud de onda de luz infrarroja cercano a los 1.3 micrómetros.
100BASE-FX: Especificación Fast Ethernet de banda base de 100 Mbps que usa dos
hebras de cable de fibra óptica multimodo por enlace. Para garantizar una temporización
de señal adecuada, el enlace 100BASE-FX no puede exceder una longitud de 2 Kilómetros.
Basado en el estándar IEEE 802.3.
Red HFC
Una red HFC es una red de telecomunicaciones por cable que combina la fibra óptica
y el cable coaxial como soportes de la transmisión de las señales. Se compone básicamente
de cuatro partes claramente diferenciadas: la cabecera, la red troncal, la red de
distribución, y la red de acometida de los abonados.
• La cabecera
Es el centro desde el que se gobierna todo el sistema. Su complejidad depende de los
servicios que ha de prestar la red. La cabecera es también la encargada de monitorear
la red y supervisar su correcto funcionamiento.
• La red troncal

17. La red troncal suele presentar una estructura en forma de anillos redundantes de fibra
óptica que une a un conjunto de nodos primarios, los nodos primarios alimentan a
otros nodos (secundarios) mediante enlaces punto a punto o bien mediante anillos, en
éstos nodos secundarios las señales ópticas se convierten a señales eléctricas y se
distribuyen a los hogares de los abonados a través de una estructura tipo bus de
coaxial. Cada nodo sirve a unos pocos hogares lo cual permite emplear cascadas de 2
ó 3 amplificadores de banda ancha como máximo.
• La red de distribución y la de acometida a los abonados
Es lo que comúnmente se conoce como la red de última milla, el canal de retorno
ocupa en las redes HFC el espectro comprendido entre 5 y 45MHz, este ancho de
banda lo comparten todos los hogares servidos por un nodo óptico. Los retornos de
distintos nodos llegan a la cabecera por distintas vías. Una señal generada por el
equipo terminal de un abonado recorre la red de distribución en sentido ascendente,
pasando por amplificadores bidireccionales, hasta llegar al nodo óptico. Allí
convergen las señales de retorno de todos los abonados, que se convierten en señales
ópticas en el láser de retorno, el cual las transmite hacia la cabecera.
http://www.express.com.ar/sgo-estero/app/webroot/uploaded/que_es_hfc.pdf
Las redes HFC es la plataforma que permite entre otros conectarse a Internet por
medio de los Cablemódems, estas utilizan la fibra óptica y el cable coaxial como medio de
transmisión. Este concepto se acerca más al concepto de adaptador de red que de modem.
Se utiliza para distribución de las señales de RF de Televisión. Permite el tráfico hacia y
desde el abonado en distancias. Su estructura es de tipo árbol (Nodos y Subnodos).
Existe una tendencia ya anunciada por varios operadores internacionales, de utilizar
este tipo de redes como soporte para una futura red de banda ancha capaz de transportar
múltiples servicios, existentes ó a desarrollarse en un futuro.

18. Los Cablemódems han desatado una auténtica tormenta entre los operadores de redes
de acceso por cable, ya que prometen velocidades de 30 Mbps hasta los ordenadores de
los abonados. A diario son noticia por parte de los fabricantes y de los proveedores de
servicio, ya que estos vislumbran un gran negocio a corto plazo. Gran parte de los
comentarios relativos a cablemódems se reducen a expresiones como: “¿Se imagina
navegar en Internet a más de 10 Mbps, 300 veces más rápidos que con su MODEM
telefónico a 28.8 Kbps, y descargar imágenes y ficheros de manera casi instantánea?”.
Las redes HFC son más baratas, pueden transportar más ancho de banda, son más
fiables y de mejor calidad, es la arquitectura adoptada para construir las nuevas redes de
cable.
Las redes HFC es la plataforma que permite entre otros conectarse a Internet por
medio de los Cablemódems, estas utilizan la fibra óptica y el cable coaxial como medio de
transmisión. Este concepto se acerca más al concepto de adaptador de red que de modem.
Se utiliza para distribución de las señales de RF de Televisión. Permite el tráfico hacia y
desde el abonado en distancias. Su estructura es de tipo árbol (Nodos y Subnodos).
Existe una tendencia ya anunciada por varios operadores internacionales, de utilizar
este tipo de redes como soporte para una futura red de banda ancha capaz de transportar
múltiples servicios, existentes ó a desarrollarse en un futuro.
Los Cablemódems han desatado una auténtica tormenta entre los operadores de redes
de acceso por cable, ya que prometen velocidades de 30 Mbps hasta los ordenadores de
los abonados. A diario son noticia por parte de los fabricantes y de los proveedores de
servicio, ya que estos vislumbran un gran negocio a corto plazo. Gran parte de los
comentarios relativos a cablemódems se reducen a expresiones como: “¿Se imagina
navegar en Internet a más de 10 Mbps, 300 veces más rápidos que con su MODEM
telefónico a 28.8 Kbps, y descargar imágenes y ficheros de manera casi instantánea?”.
Las redes HFC son más baratas, pueden transportar más ancho de banda, son más
fiables y de mejor calidad, es la arquitectura adoptada para construir las nuevas redes de
cable.

19. WLL (Wireless local loop, Bucle local inalámbrico)
Es el uso de un enlace de comunicaciones inalámbricas como la conexión de "última
milla" para ofrecer servicios de telefonía (POTS) e Internet de banda ancha a los usuarios.
Se trata principalmente del uso de frecuencias licenciadas, decantándose las llamadas
"bandas libres" debido a las carencia de garantías, por tratarse de frecuencias de uso
compartido, con el correspondiente riesgo de saturación e indisponibilidad de la red.
Los operadores establecidos han implantado sus redes tras muchos años de despliegue
de infraestructuras. La parte de la red que permite el acceso al abonado, lo que se conoce
como "la última milla", se ha acometido tradicionalmente utilizando pares de cobre. Las
liberalizaciones del mercado de las telecomunicaciones que han tenido lugar en los
últimos años en muchos países y las nuevas licencias para operadores de servicios de
telefonía fija, unido a la demanda de mayor ancho de banda, han sido los dos principales

20. factores que han propiciado la aparición de nuevas tecnologías que optimicen el coste de
"llegar" hasta el cliente.
Las plataformas WLL se pueden clasificar, según la tecnología que utilizan: aquellas
que se basan en protocolos analógicos móviles, con la desventaja de tener limitaciones
para servicios avanzados, las basadas en protocolos digitales móviles, GSM, TDMA,
CDMA, las basadas en inalámbricos como DECT, CT-2, y, por último y de forma mucho
más minoritaria y menos difundida, las soluciones propietarias de algunos fabricantes.
Ampliamente basado en la arquitectura empleada en la telefonía celular móvil, el WLL (en
español Anillo Local Inalámbrico) usa estaciones radiobase conectadas a centrales
comunes de conmutación pública para, vía radio, alcanzar el terminal fijo del abonado en
su residencia o en su oficina, también éste compuesto por un radio transceptor. El uso de
diversas estaciones radiobase, cada una de las cuales, cubriendo una determinada área,
llamada "célula", garantiza la cobertura de toda la región de interés, tal cual ocurre con
la arquitectura de la telefonía celular móvil. Sin embargo, debido a la no movilidad
restrictiva del terminal del abonado, los sofisticados algoritmos para handoff (movilidad
entre células) son innecesarios y la conexión a una central común de telefonía pública es
posible en general.
Las principales ventajas que este tipo de técnica de acceso ofrece son sin duda,
relevantes para las operadoras en términos de costo de implantación y manutención; de
agilidad de atendimiento y de adaptación a mudanzas de ambiente. Sin embargo, el WLL
no es un servicio en sí, sino apenas una técnica de acceso. Su elección, en detrimento de
otras tecnologías, debe llevar en consideración objetivos específicos de mercado y
características de aplicación, que varían en cada área de actuación de una operadora.
Existe por tanto una necesidad de productos con los que el nuevo operador pueda
acceder al usuario final con un despliegue rápido frente a los competidores y que
garantice, no sólo los servicios clásicos de telefonía para POTS (Plain Old Telephone
Service) sino también otros servicios más avanzados para Internet o telefonía digital como

21. la [RDSI] (Red Digital de Servicios Integrados) ya sea BRA (Básico, dos canales) o PRA
(Primario, treinta canales), o servicios de datos a velocidades de Nx64Kbps, superiores a
las que hasta ahora se ofertaban. La solución para no utilizar cable ya sea cobre, coaxial
o fibra óptica y evitar que se ralentice el despliegue de una Red de Acceso es utilizar un
sistema vía radio aunque tampoco está exento de dificultades como la accesibilidad a las
frecuencias por saturación del espectro, la instalación de torres de antenas en ciudades, o
la consecución permisos de instalación en azoteas e interior de inmuebles. Es habitual oír
hablar de WLL "Wireless Local Loop" o bucle de abonado sin hilos, englobando en este
concepto otros sistemas de mayor capacidad como los de Acceso Radio Punto-Multipunto
de Banda Ancha. En realidad es una cuestión de la capacidad de transmisión y no hay un
límite oficial para separar unos de otros, podemos diferenciar como sistemas WLL
aquellos que no alcanzan la capacidad de 2 Mbps por enlace.
Técnicamente se trata de utilizar una red de Estaciones Base que concentran el tráfico
que le envían mediante radioenlaces los diferentes terminales instalados en los abonados.
Las Estaciones Base llevan dicho tráfico hasta la central de conmutación a través de
las Redes de Transporte ya sea por fibra óptica o radioenlace.
El bajo nivel de penetración de servicios básicos de telecomunicaciones, en zonas
rurales y aplicando una de las tecnología para resolver el problema de interconexión en
áreas rurales es la utilización de Wlan con la tecnología de Wifi, Wi-Fi utiliza la
tecnología de radio denominada IEEE 802.11b o 802.11a ofreciendo seguridad, fiabilidad,
y conectividad tanto entre equipos inalámbricos como en redes con hilos (utilizando IEEE
802.3 o Ethernet). Como se describe en la Figura 2-4, las redes Wi-Fi operan en las
bandas de 2.4 y 5 GHz (no es necesario disponer de licencia), con una velocidad de
11Mbps (802.11b) o 54Mbps (802. 11a), ofreciendo un funcionamiento similar al de una
red Ethernet. Aunque lo más probable es que los equipos de diferentes fabricantes que
cumplan técnicamente los mismos estándares sean compatibles, el certificado Wi-Fi
asegura que no presentan ningún tipo de incidencias al trabajar conjuntamente en una red.
Los aspectos que debe cubrir un equipo para obtener el certificado Wi-Fi son: Diversas
pruebas para comprobar que sigue el estándar Wi-Fi. Pruebas rigurosas de

22. compatibilidad para asegurar la conexión con cualquier otro producto con certificado Wi-
Fi y en cualquier espacio (casa, oficina, aeropuerto, etc.) equipado con un acceso Wi-Fi.
Por otra parte Las LAN inalámbricas están sujetas a la certificación de equipo y los
requisitos operativos establecidos por las administraciones reguladoras regionales y
nacionales. Eso quiere decir que no podemos utilizar un equipo 802.11 homologado en
EE.UU en Europa, ni podemos modificar nuestro equipo, tanto internamente como
externamente al añadirle una antena, ni aunque esta antena sea comercial. Estas
frecuencias podrán ser utilizadas en redes de área local para la interconexión sin hilos
entre ordenadores y/o terminales y dispositivos periféricos para aplicaciones en interior de
edificios, si bien los enlaces de largo alcance tienen un elevado riesgo de indisponibilidad
debido a las naturación de espectro radioeléctrico.
Dentro de las ventajas de la tecnología WLL tenemos:
• Tiempo de implantación mucho más rápido que la convencional.
• Potencial para un costo menor que el cable convencional; disminución de costos en
la electrónica versus costos de mano de obra en aumento.
• Gastos menores de mantenimiento. Elimina las averías provocadas por los
instaladores tanto en las labores de reacomodos o instalación de nuevos usuarios,
como también, en muchos tipos de daños físicos.
• Elimina las posibilidades de robos de cables.
• Proporciona una cobertura económica para zonas suburbanas o rurales de gran
crecimiento y donde en la actualidad es muy costoso disponer de instalaciones de
cables.
• Pueden también utilizarse en zonas urbanas en entornos competitivos o donde se
requieren incorporar adiciones a la capacidad existente de la red convencional.
Desventajas
• Línea de Vista, antena, limitaciones de alcance
• Posible interferencia debido al clima
• Disponibilidad del spectrum

23. • Su desarrollo es tardío ya que el mercado esta ocupado por líneas telefónicas
• Existe disponibilidad de teléfonos celulares en cualquier lugar.
Como funciona?.
1. Código fuentes: convierte la salida analógica o digital en una secuencia de dígitos
binarios.
2. Canal: para introducirlo, de manera controlada, la redundancia en la información
de la secuencia binaria puede ser usada por el recibidor para disminuir los efectos
de ruidos e interferencia encontrados en la transmisión de la señal a través del
canal.
3. Modulador digital: Mapea la secuencia de la información binaria a una señal
basada en ondas de frecuencias.
Técnicas de Acceso Múltiples
1. FDMA: la frecuencia es dividida en un número de slots y cada usuario acceda un
particular slot dependiendo del largo de la llamada.
2. TDMA: Cada usuario acceda toda la frecuencia pero solo por un periodo de
tiempo.
3. CDMA: Cada usuario acceda toda la frecuencia por todo el tiempo, pero distingue
la transmisión a través del uso de un código particular
Aruitectura de Wireless Local Loop

24. PLC (Power Line Communications)
Power Line Communications, también conocido por sus siglas PLC, es un término
inglés que puede traducirse por comunicaciones mediante cable eléctrico y que se refiere a
diferentes tecnologías que utilizan las líneas de energía eléctrica convencionales para
transmitir señales de radio para propósitos de comunicación. La tecnología PLC
aprovecha la red eléctrica para convertirla en una línea digital de alta velocidad de
transmisión de datos, permitiendo, entre otras cosas, el acceso a Internet mediante banda
ancha.
La tecnología PLC puede usar el cableado eléctrico doméstico como medio de
transmisión de señales. Las tecnologías INSTEON y X10 son los dos estándares de facto
más populares empleados para control de hogar. Esta es una técnica usada en la
automatización de hogares para el control remoto de iluminación y de equipos sin
necesidad de instalar cableado adicional.
Típicamente, los dispositivos para control de hogar funcionan mediante la modulación
de una onda portadora cuya frecuencia oscila entre los 20 y 200 kHz inyectada en el
cableado doméstico de energía eléctrica desde el transmisor. Esta onda portadora es
modulada por señales digitales. Cada receptor del sistema de control tiene una dirección
única y es gobernado individualmente por las señales enviadas por el transmisor. Estos
dispositivos pueden ser enchufados en las tomas eléctricas convencionales o cableados en
forma permanente en su lugar de conexión. Ya que la señal portadora puede propagarse
en los hogares o apartamentos vecinos al mismo sistema de distribución, estos sistemas
tienen una "dirección doméstica" que designa al propietario. Esto, por supuesto es válido
cuando las viviendas vecinas poseen sistemas de este tipo; situación muy común en las
zonas residenciales de Estados Unidos.

25. La Banda ancha sobre líneas eléctricas (abreviada BPL por su denominación en inglés
Broadband over Power Lines) representa el uso de tecnologías PLC que proporcionan
acceso de banda ancha a Internet a través de líneas de energía ordinarias. En este caso,
una computadora (o cualquier otro dispositivo) necesitaría solo conectarse a un módem
BPL enchufado en cualquier toma de energía en una edificación equipada para tener
acceso de alta velocidad a Internet.
A primera vista, la tecnología BPL parece ofrecer ventajas con respecto a las conexiones
regulares de banda ancha basadas en cable coaxial o en DSL: la amplia infraestructura
disponible permitiría que la gente en lugares remotos tenga acceso a Internet con una
inversión de equipo relativamente pequeña para la compañía de electricidad. También, tal
disponibilidad ubicua haría mucho más fácil para otros dispositivos electrónicos, tal como
televisiones o sistemas de sonido, el poderse conectar a la red.
Sin embargo, las variaciones en las características físicas de la red eléctrica y la carencia
actual de estándares por parte de IEEE significan que el suministro del servicio está lejos
de ser un proceso estandardizado y repetible, y que el ancho de banda que un sistema BPL
puede proporcionar comparado con sistemas de cable e inalámbricos está en duda.
Algunos observadores de la industria creen que la perspectiva de BPL motivará a las
empresas operadoras de DSL y de cable a suministrar más rápidamente el servicio de
acceso a banda ancha a las comunidades rurales.
Los módems PLC transmiten en las gamas de media y alta frecuencia (señal portadora de
1,6 a 30 MHz). La velocidad asimétrica en el módem va generalmente desde 256 kbit/s a
2,7 Mbit/s. En el repetidor situado en el cuarto de medidores (cuando se trata del
suministro en un edificio) la velocidad es hasta 45 Mbit/s y se puede conectar con 256
módems PLC. En las estaciones de voltaje medio, la velocidad desde los centros de control
de red (head end) hacia Internet es de hasta 134 Mbit/s. Para conectarse con Internet, las
empresas de electricidad pueden utilizar un backbone (espina dorsal) de fibra óptica o
enlaces inalámbricos.
Las diferencias en los sistemas de distribución de energía eléctrica en América y Europa
afectan la puesta en práctica de la tecnología BPL. En el caso de Norteamérica,

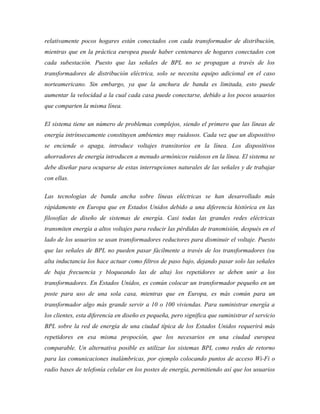

26. relativamente pocos hogares están conectados con cada transformador de distribución,
mientras que en la práctica europea puede haber centenares de hogares conectados con
cada subestación. Puesto que las señales de BPL no se propagan a través de los
transformadores de distribución eléctrica, solo se necesita equipo adicional en el caso
norteamericano. Sin embargo, ya que la anchura de banda es limitada, esto puede
aumentar la velocidad a la cual cada casa puede conectarse, debido a los pocos usuarios
que comparten la misma línea.
El sistema tiene un número de problemas complejos, siendo el primero que las líneas de
energía intrínsecamente constituyen ambientes muy ruidosos. Cada vez que un dispositivo
se enciende o apaga, introduce voltajes transitorios en la línea. Los dispositivos
ahorradores de energía introducen a menudo armónicos ruidosos en la línea. El sistema se
debe diseñar para ocuparse de estas interrupciones naturales de las señales y de trabajar
con ellas.
Las tecnologías de banda ancha sobre líneas eléctricas se han desarrollado más
rápidamente en Europa que en Estados Unidos debido a una diferencia histórica en las
filosofías de diseño de sistemas de energía. Casi todas las grandes redes eléctricas
transmiten energía a altos voltajes para reducir las pérdidas de transmisión, después en el
lado de los usuarios se usan transformadores reductores para disminuir el voltaje. Puesto
que las señales de BPL no pueden pasar fácilmente a través de los transformadores (su
alta inductancia los hace actuar como filtros de paso bajo, dejando pasar solo las señales
de baja frecuencia y bloqueando las de alta) los repetidores se deben unir a los
transformadores. En Estados Unidos, es común colocar un transformador pequeño en un
poste para uso de una sola casa, mientras que en Europa, es más común para un
transformador algo más grande servir a 10 o 100 viviendas. Para suministrar energía a
los clientes, esta diferencia en diseño es pequeña, pero significa que suministrar el servicio
BPL sobre la red de energía de una ciudad típica de los Estados Unidos requerirá más
repetidores en esa misma propoción, que los necesarios en una ciudad europea
comparable. Un alternativa posible es utilizar los sistemas BPL como redes de retorno
para las comunicaciones inalámbricas, por ejemplo colocando puntos de acceso Wi-Fi o
radio bases de telefonía celular en los postes de energía, permitiendo así que los usuarios

27. finales dentro de cierta área se conecten con los equipos que ya poseen. En un futuro
próximo, los BPL se pudieran utilizar también como redes de retorno para las redes de
WiMAX.
El segundo problema principal de BPL tiene que ver con la intensidad de la señal junto
con la frecuencia de operación. Se espera que el sistema utilice frecuencias en la banda de
10 a 30 MHz, que es utilizada por los radio aficionados, así como por emisoras radiales
internacionales en onda corta y por diversos sistemas de comunicaciones (militar,
aeronáutico, etc.). Las líneas de energía carecen de blindaje y pueden actuar como
antenas para las señales que transportan, y tienen el potencial de eliminar la utilidad de la
banda de 10 a 30 MHz para los propósitos de las comunicaciones en onda corta.
Los sistemas modernos de BPL utilizan la modulación OFDM que permite minimizar la
interferencia con los servicios de radio mediante la remoción de las frecuencias
específicas usadas. Un estudio de 2001 conjuntamente realizado por la ARRL (American
Radio Relay League) y HomePlug demostró que los módems usando esta técnica “en
general eso con la separación moderada de la antena de la estructura que contenía la
señal de HomePlug que interferencia era apenas perceptible” y sucedió interferencia
solamente cuando la “antena estaba físicamente cerca de las líneas de energía”.
Las transmisiones de datos a velocidades mucho más altas usan las frecuencias de
microondas transmitidas mediante un mecanismo recientemente descubierto de
propagación superficial de ondas, denominado E-Line el cual ha sido demostrado usando
solamente una sola línea de energía. Estos sistemas han demostrado el potencial para las
comunicaciones simétricas y de Full Duplex a velocidades mayores a 1 Gbit/s en cada
dirección. Múltiples canales de WiFi con señales simultáneas de televisión analógica en
las bandas sin licencia de 2,4 y 5,3 GHz han sido demostrados operando sobre una línea
sencilla de voltaje medio. Además, debido a que puede funcionar en la banda de 100 MHz
a 10 GHz, esta tecnología puede evitar completamente los problemas de interferencias
asociados con el uso de un espectro compartido mientras ofrece la mayor flexibilidad para
la modulación y los protocolos encontrados para cualquier otro tipo de sistemas de
microondas.

28. Internet por satélite o conexión a Internet vía satélite es un método de conexión a Internet
utilizando como medio de enlace un satélite. Es un sistema recomendable de acceso en
aquellos lugares donde no llega el cable o la telefonía, como zonas rurales o alejadas. En
una ciudad constituye un sistema alternativo a los usuales, para evitar cuellos de botella
debido a la saturación de las líneas convencionales y un ancho de banda limitado.
Enlaces
Las señales llegan al satélite desde la estación en tierra por el "haz ascendente" y se
envían a la tierra desde el satélite por el "haz descendente". Para evitar interferencias
entre los dos haces, las frecuencias de ambos son distintas. Las frecuencias del haz
ascendente son mayores que las del haz descendente, debido a que cuanto mayor sea la
frecuencia se produce mayor atenuación en el recorrido de la señal, y por tanto es
preferible transmitir con más potencia desde la tierra, donde la disponibilidad energética
es mayor.
Para evitar que los canales próximos del haz descendente interfieran entre sí, se utilizan
polarizaciones distintas. En el interior del satélite existen unos bloques denominados
transpondedores, que tienen como misión recibir, cambiar y transmitir las frecuencias del

29. satélite, a fin de que la información que se envía desde la base llegue a las antenas
receptoras.
Equipo necesario
Para conectarse a Internet vía satélite son necesarios los siguientes elementos:
• Módem o tarjeta PCI para satélite (DVB-S).
• Antena parabólica y [soporte].
• Receptor de señales procedentes de satélites.LNB.
• Alimentador o Radio.
• Módem telefónico o conexión con Internet capaz de realizar envío de datos, si el
acceso es unidireccional.
• Un proveedor que proporcione el acceso a Internet por satélite.
Módem para satélite
Existen dos tipos de módems para la conexión por
satélite, en función de la conexión a Internet:
• Los módems unidireccionales (sat-módem), cuya
característica principal es que sólo pueden recibir
datos. Sólo cuentan con un canal de entrada,
también llamado directo o "forward" y son
conocidos como DVB-IP. Así, para enviar y
recibir datos desde Internet se necesita además una conexión terrestre (telefónica o
por cable).
• Los módems bidireccionales (astromódem), capaces de recibir y enviar datos.
Además del canal de entrada, cuentan con un canal de retorno (subida o uplink),
vía satélite o DVB-RCS (Return Channel via Satellite). No necesita una conexión
adicional convencional.
Los módems bidireccionales han de ser de DVB-sat data, con las siguientes
características:
Modulación, QPSK (para recepción) y OQPSK (para transmisión): la técnica de
modulación (o symbol rate) QPSK consiste en la formación de símbolos de dos bits,
empleándose cuatro saltos de fase diferentes sobre la portadora (señal analógica); por lo
tanto se forman cuatro puntos en la constelación de la señal (diagrama en donde
visualizamos los estados de la señal), equidistantes y con la misma amplitud.
Codificación, Encadenada Reed-Solomon y Viterbi FEC (Viterbi Forward Error
Correction). Describen una técnica para enviar bits redundantes suficientes para
reconocer la información afectada por errores y en ciertas instancias corregirla. Existe
una gran cantidad de códigos del tipo FEC que permiten corregir errores. Una

30. comparación entre ellos se fundamenta en la relación entre la redundancia (incremento de
velocidad), reducción de BER (Bit Error Code), que en este caso será de 10 o mejor tanto
en trasmisión como en recepción, y complejidad del hardware (número de compuertas
necesarias), se dispone de las siguientes variantes:
Corrección de errores: (FEC a bloques) Las variantes más usadas son BCH y RS
(ReedSolomon); para explicarlo, primero se ha de explicar la lo que es la distancia de
Hamming, se denomina distancia Hamming entre dos códigos al número de símbolos en
que se diferencian. La mínima distancia (dmin > 2.t + 1) donde t es el número de errores
corregidos. Se denomina Código Cíclico a un FEC a bloques que utiliza un polinomio
generador con un FSR (Feedback Shift Register).
Existen ciertas variantes del FEC a bloques los más usadas son:
• Código Bose-Chaudhuri-Hocquenghen BCH. Es el tipo de código más conveniente
para errores independientes, es usado por ejemplo en telefonía celular analógica
AMPS en el canal de control bajo la versión BCH(48,36) y BCH(40,28), en
codificadores digitales de TV a 34 Mb/s se utiliza el códec BCH(511,493) para
corregir 2 errores por bloque.
• Código Reed-Solomon RS. Es una variante del BCH y la más apropiada para
ráfagas de errores, la velocidad del código depende del módem usado, al final del
trabajo podremos encontrar varias tablas de especificaciones de unos cuantos
módems, donde será posible analizar este dato.
• FEC convolucional, aplicando el algoritmo de Viterbi:
El método, denominado decodificación de máxima probabilidad o algoritmo de
Viterbi-1976 (Maximun Likelihood Metric o Minimun Distance Metric), consiste en
computar a cada camino un peso consistente en el número de diferencias acumuladas.
El módem unidireccional tiene las mismas características excepto de que no tiene la
capacidad de transmitir por tanto no tiene modulación para la transmisión.
Antena parabólica
En primer lugar mencionar que el diámetro de la antena
parabólica esta en función de la zona de cobertura (huella o
footprint) del satélite que nos de acceso a Internet.
Los tipos de antenas parabólicas más importantes son los
siguientes:
Foco primario

31. La superficie de la antena es un paraboloide de revolución, todas las ondas inciden
paralelamente al eje principal se reflejan y van a parar al Foco. El Foco está centrado en
el paraboloide. Tiene un rendimiento máximo del 60% aproximadamente, es decir, de toda
la energía que llega a la superficie de la antena, el 60% llega al foco y se aprovecha, el
resto no llega al foco y se pierde, se suelen ver de tamaño grande, aproximadamente de 1,5
m de diámetro.
Cassegrain
Es similar a la de Foco Primario, sólo que tiene dos reflectores; el mayor apunta al lugar
de recepción, y las ondas al chocar, se reflejan y van al Foco donde está el reflector
menor; al chocar las ondas, van al último Foco, donde estará colocado el detector. Se
suelen utilizar en antenas muy grandes, donde es difícil llegar al Foco para el
mantenimiento de la antena.
Antenas planas ó de "Offset [editar]
Se están utilizando mucho actualmente para la recepción de los satélites de alta potencia
(DBS), como el Hispasat. Este tipo de antena no requiere apuntar tan precisamente al
satélite, aunque lógicamente hay que orientarlas hacia el satélite determinado. Su
rendimiento es de hasta un 85%, y su principal característica es que el foco no está situado
en el centro de la antena, sino en la parte baja de ésta. Se consigue pues, que la
inclinación necesaria para la antena sea menor, pudiéndose instalar en una pared. La
"relación de offset" mide la diferencia entre la inclinación real de la antena y la
inclinación de la señal que se está captando. Por ejemplo, en una antena offset habitual,
para captar un satélite que se encuentra en un ángulo de 40º sobre el horizonte, sólo será
necesario dar una elevación de 20º.
Alimentador
El alimentador o iluminador se encarga de recoger las microondas concentradas en el
foco de la parábola y pasarlas al elemento siguiente. El alimentador nos permite recibir
todas las polaridades que llegan a la antena, las cuales serán separadas más adelante.
Para separar las dos polaridades más usuales (polarización lineal, vertical y horizontal)
hay dos tipos de dispositivos, uno para instalaciones de vecinos: ortomodo, y otro para
instalaciones unifamiliares: polarrotor
• Polarrotor: permite la recepción de las dos polaridades utilizando un solo
conversor LNB. Su funcionamiento se basa en el giro de 90º de una sonda situada
en su interior. Como se pierde los canales de la otra polaridad no puede utilizarse
en instalaciones colectivas.
• Ortomodo: permite la recepción simultánea de señales con polarización vertical y
horizontal mediante la utilización de un repartidor de guías de onda en el que una
de las guías se gira 90º. A él se tendrá que conectar dos conversores LNB, uno
para cada polarización.

32. Conversores
La señal del haz descendente, que se refleja en la superficie de la antena parabólica,
orientada al satélite determinado, concentra toda su energía en el Foco, y a través del
iluminador situado en dicho punto, se introduce la señal en el amplificador previo.
La señal captada por la antena es muy débil, por la gran atenuación que sufre en el
espacio desde el satélite hasta el punto de recepción; además, por tener una frecuencia
muy elevada, debe ser cambiada para que llegue al receptor (sintonizador de satélite) a
una frecuencia mucho más baja, con lo que se logra que se propague por el cable coaxial
con una atenuación menor. El dispositivo encargado de ello se denomina Conversor y al
ser de bajo nivel de ruido se denomina conversor de bajo nivel de ruido o LNC, que unido
a un amplificador de bajo nivel de ruido o LNA y a un oscilador local, forma lo que se
llama LNB (Low Noise Block) o bloque de Bajo nivel de ruido, que comúnmente se
denomina Conversor LNB.
LNB = LNA + Up / DownConverter
Los LNB han de ser Universales o Digitales, para poder recibir todo el ancho de banda,
desde 10,7 a 12,75 GHz, conocida como banda Ku.
La alimentación del conversor se realiza a través del propio cable de señal con sus
correspondientes filtros de baja frecuencia en 15 ó 20 V de tensión continua.
Al Amplificador de Alta Potencia (HPA, High Power Amplifier) también se le conoce como
Transmisor o Transceptor (Transceiver) ya que está en la parte transmisora. Existen
varias versiones de HPAs, dependiendo de la potencia radiada y de otros factores; los hay
de estado sólido (los SSPA (Solid State Power Amplifier) o SSHPA) y los hay analógicos
de Tubos de Vacío como los TWT (Travelling Wave Tube) y los KPA (Klystron Power
Amplifiers). Los SSPAs generalmente se usan para potencias bajas, los TWTs y los KPAs
se utilizan para potencias muy altas.
Cable
El cable que conecta la antena con la unidad interior de sintonía (tarjeta módem) ha de ser
de buenas características, es decir, poca atenuación en el margen de frecuencias utilizado,
los fabricantes disponen de varios modelos de este tipo de cable para poder utilizar en la
instalación, sin embargo algunos instaladores utilizan el cable normal de televisión con el
consiguiente aumento de la atenuación y una posible pérdida de calidad de imagen si hay
muchos metros de cable, el cable más usual en esta conexión y más usado es el cable
coaxial apantallado de 75 Ω.
El Cable coaxial consiste en un cable conductor interno (cilíndrico) separado de otro
cable conductor externo por anillos aislantes o por un aislante macizo. Todo esto se
recubre por otra capa aislante que es la funda del cable.

33. Este cable, aunque es más caro que el par trenzado, se puede utilizar a más larga
distancia, con velocidades de transmisión superiores, menos interferencias y permite
conectar más estaciones.
Se suele utilizar para televisión, telefonía a larga distancia, redes de área local, conexión
de periféricos a corta distancia, entre otros.
Se utiliza para transmitir señales analógicas o digitales. Sus inconvenientes principales
son: atenuación, ruido térmico, ruido de intermodulación.
Para señales analógicas, se necesita un amplificador cada pocos km y para señales
digitales un repetidor cada km. Este cable lo compone la malla y el vivo. Este tipo de cable
ofrece una impedancia de 50 Ω/m. El tipo de conector es el RG58.
Existen dos tipos de cable coaxial
• Banda Base: normalmente empleado en redes de computadoras, con resistencia de
50 Ω, por el que fluyen señales digitales.
• Banda Ancha: 75 Ω normalmente mueve señales analógica, posibilitando la
transmisión de gran cantidad de información por varias frecuencias, y su uso más
común es la televisión por cable. Esto ha permitido que muchos usuarios de
Internet tengan un nuevo tipo de acceso a la red, para lo cual existe en el mercado
una gran cantidad de dispositivos, incluyendo también módem para CATV, y como
ya hemos dicho, es el usado en nuestro caso.
Módem convencional con acceso a Internet
También conocido como módem telefónico. Se requerirá cuando la conexión sea del tipo
unidireccional y su función es la de enviar los datos al servidor.
DBS (Direct Broadcast Satellite)
DBS es aquel servicio que distribuye una señal de vídeo, audio o datos sobre una zona
amplia utilizando como receptores terminales de pequeño diámetro y como transmisores
suelen ser utilizados satélites debido a que su posición espacial les permite abarcar una
extensa zona de cobertura, los satélites de alta potencia DBS (Direct Broadcasting
Satellite) tienen una Ps > 100w.
Bandas de frecuencias utilizadas por los satélites
Cuando se trata de satélites de comunicaciones, la porción del espectro radioeléctrico que
utilizarán lo determina prácticamente todo: la capacidad del sistema, la potencia y el
precio. Las longitudes de onda diferentes poseen propiedades diferentes. Las longitudes de

34. onda largas pueden recorrer grandes distancias y atravesar obstáculos. Las grandes
longitudes de onda pueden rodear edificios o atravesar montañas, pero cuanto mayor sea
la frecuencia (y por tanto, menor la longitud de onda), más fácilmente pueden detenerse
las ondas.
Cuando las frecuencias son lo suficientemente altas (hablamos de decenas de gigahertz),
las ondas pueden ser detenidas por objetos como las hojas o las gotas de lluvia,
provocando el fenómeno denominado "rain fade". Para superar este fenómeno se necesita
bastante más potencia, lo que implica transmisores más potentes o antenas más enfocadas,
que provocan que el precio del satélite aumente.
La ventaja de las frecuencias elevadas (las bandas Ku y Ka) es que permiten a los
transmisores enviar más información por segundo. Esto es debido a que la información se
deposita generalmente en cierta parte de la onda: la cresta, el valle, el principio o el fin. El
compromiso de las altas frecuencias es que pueden transportar más información, pero
necesitan más potencia para evitar los bloqueos, mayores antenas y equipos más caros.
Concretamente, las bandas más utilizadas en los sistemas de satélites son:
Banda L.
• Rango de frecuencias: 1.53-2.7 GHz.
• Ventajas: grandes longitudes de onda pueden penetrar a través de las estructuras
terrestres; precisan transmisores de menor potencia.
• Inconvenientes: poca capacidad de transmisión de datos.
Banda Ku.
• Rango de frecuencias: en recepción 11.7-12.7 GHz, y en transmisión 14-17.8 GHz.
• Ventajas: longitudes de onda medianas que traspasan la mayoría de los obstáculos
y transportan una gran cantidad de datos.
• Inconvenientes: la mayoría de las ubicaciones están adjudicadas.
Banda Ka.
• Rango de frecuencias: 18-31 GHz.
• Ventajas: amplio espectro de ubicaciones disponible; las longitudes de onda
transportan grandes cantidades de datos.
• Inconvenientes: son necesarios transmisores muy potentes; sensible a
interferencias ambientales.

35. Métodos de acceso múltiple
Múltiple acceso esta definido como una técnica donde más de un par de estaciones
terrenas pueden simultáneamente usar un transponder del satélite.
La mayoría de las aplicaciones de comunicaciones por satélite involucran un número
grande de estaciones terrenas comunicándose una con la otra a través de un canal satelital
(de voz, datos o vídeo). El concepto de múltiple acceso involucra sistemas que hacen
posible que múltiples estaciones terrenas interconecten sus enlaces de comunicaciones a
través de un simple transponder. Esas portadoras pueden ser moduladas por canales
simples o múltiples que incluyen señales de voz, datos o vídeo. Existen muchas
implementaciones específicas de sistemas de múltiple acceso, pero existen solo tres tipos
de sistemas fundamentales:
Frecuency-división multiple access (FDMA)
El acceso múltiple por división de frecuencias. Este tipo de sistemas canalizan el
transponedor usando múltiples portadoras, donde a cada portadora le asigna un par de
frecuencias. El ancho de banda total utilizado dependerá del número total de portadoras.
Existen dos variantes de esta técnica: SCPC (Single Channel Per Carrier) y MCPC
(Multiple Channel Per Carrier).
Time-division multiple access (TDMA)
El Acceso múltiple por división de tiempo está caracterizado por el uso de ranuras de
tiempo asignadas a cada portadora. Existen otras variantes a este método, el más
conocido es DAMA (Demand Access Multiple Access, el cual asigna ranuras de tiempo de
acuerdo a la demanda del canal. Una de las ventajas del TDMA con respecto a los otros es
que optimiza del ancho de banda.
Code-division multiple access (CDMA)
El Acceso múltiple por división de código mejor conocido como Spread Spectrum
(Espectro esparcido) es una técnica de modulación que convierten la señal en banda base
en una señal modulada con un espectro de ancho de banda que cubre o se esparce sobre
una banda de magnitud más grande que la que normalmente se necesita para transmitir la
señal en banda base por sí misma. Es una técnica muy robusta en contra de la
interferencia en el espectro común de radio y ha sido usado muy ampliamente en
aplicaciones militares. Esta técnica se aplica en comunicaciones vía satélite
particularmente para transmisión de datos a bajas velocidades.
Tipos de conexión
• Conexión unidireccional: como solo podemos recibir datos mediante el satélite
necesitamos un módem convencional para enviar los datos al ISP, a continuación

36. la información requerida nos será enviada a través del satélite, en la siguiente
imagen se ve como funciona este sistema.
Comunicaciones por satélite
Un satélite de comunicaciones es, en esencia, un repetidor colocado en órbita: su
comportamiento es similar al de un espejo que reflejase los datos que se le envían desde
una estación terrestre hacia unos terminales instalados en el territorio al que el satélite da
cobertura.
Un sistema de comunicaciones por satélite consta, por tanto, de dos tramos:
• El segmento terrestre, que comprende la estación central (que cumple funciones de
control, envío de datos y conexión con el resto de redes) más los terminales de
usuario (básicamente antenas de mucha directividad).
• El segmento espacial, el satélite propiamente dicho, a bordo del cual se encuentran
los repetidores (conocidos como transpondedores).
Las ventajas indiscutibles del satélite son la inalterabilidad ante fronteras o barreras
físicas y un alcance de prácticamente el 100% de la población del área cubierta por su
haz, que puede dar sombra a continentes enteros.
Satélites geoestacionarios, de órbita media (MEO) y baja (LEO), y elíptica
Los modernos satélites de comunicación, que pueden recibir y retransmitir miles de
señales digitales simultáneamente, se clasifican en función de la altura a la que orbitan y
de la forma de esta órbita:
• Satélites geoestacionarios
Su órbita está a una altura de 35.500 km. Han sido básicamente empleados en
meteorología aunque hay proyectos que planean el lanzamiento de satélites
geoestacionarios para ofrecer televisión digital y acceso de banda ancha. En este
caso, una constelación de cuatro satélites de gran potencia, si bien muy caros y
pesados, bastaría para ofrecer cobertura mundial.
• Satélites de órbita media y baja (LEO y MEO [1])
Orbitan más próximos al suelo (entre 10.000 y 20.000 km los MEO y menos de
5.000 km los LEO) con el fin de minimizar la atenuación de la señal. Esto implica
que la velocidad a la que viajan es alta (una órbita puede completarse en un tiempo
que oscila entre noventa minutos y varias horas).
Estos tipos de satélite son más ligeros, especialmente cuando su función se limita a
reflejar la señal hacia un centro terreno de enrutamiento y conmutación,

37. minimizando así el equipo requerido a bordo. Para que no se interrumpa la
comunicación, un satélite debe estar permanentemente en la línea de vista por lo
que se necesitan constelaciones numerosas en que a intervalos fijos el control se
asume por un nuevo satélite.
• Satélites de órbita elíptica
Describen su órbita moviéndose más rápido en altitudes bajas (apogeo) que en los
puntos de mayor distancia (perigeo). Son los menos utilizados para servicios
comerciales y no parece que vayan a utilizarse en servicios de comunicaciones de
banda ancha.
Pese a la existencia de proyectos que utilizan satélites geoestacionarios, son los satélites
de órbita más cercana los que, en general, tienen mayor potencial para la oferta de
servicios públicos de telecomunicación y, en particular, para proporcionar un acceso de
banda ancha, por cuanto la altura del satélite determina la latencia y la atenuación de la
señal. La latencia es el retraso entre transmisión y recepción, que de ser grande aumenta
el tiempo real de interacción (a pesar del potencialmente alto ancho de banda); la
atenuación se refiere al debilitamiento de la señal con la distancia y depende también de la
potencia del transmisor y del tamaño de la antena receptora (parámetros directamente
relacionados, a su vez y en ambos casos, con el precio del equipo).
Sea cual sea el tipo de satélite, en todos los casos su limitación más obvia es la asimetría.
Puesto que sería muy caro instalar una antena emisora en cada vivienda, en la mayoría de
los casos el "camino de retorno" del usuario utiliza la línea telefónica para establecer la
conexión con la estación terrestre encargada de la emisión. Esto implica que, suponiendo
un módem al uso, la velocidad en sentido ascendente tendrá un límite superior de 56 kbps,
lo que permite muy bajos niveles de interactividad. El canal descendente puede llegar a
varios Mbps, dependiendo de la potencia de proceso instalada en el satélite y del número
de usuarios a los que se da servicio.

38. EL ANCHO DE BANDA
Las comunicaciones por satélite no son nada nuevo. Desde hace tiempo, puede conectarse
un sistema terminal de apertura muy reducida ( Very Small Aperture Terminal, VSAT) y
contratar tiempo en un satélite. En VSAT declaran que pueden conseguir hasta 24 Mbps en
un enlace monopuntomultipunto (multicast,por ejemplo) y hasta 1,5 Mbps en un enlace
punto a punto. Unas cifras impresionantes.
Sin embargo segun Intelsat, uno de los principales operadores mundiales de satélite, con
VSAT <<los clientes adquieren un tiempo determinado en un satélite determinado>>. Esto
crea un sistema adeudado para comunicaciones preestablecidas, como actualizaciones
periódicas de agencias de noticias, pero no resulta tan útil para las conexiones bajo
demanda.
Para las redes actuales, se necesitan nuevas tecnologías. Entre ellas, destacan unos
haces más enfocados y la tecnología digital de la señal, que juntos pueden incrementar la
reutilización de las frecuencias (y, por lo tanto, el ancho de banda) y reducir el diámetro
de las antenas de metroa a centímetros. Según algunos, también se necesita una gran
porción del espectro electromagnético no utilizado. Estos requisitos técnicos
comenzaron a alcanzarse en 1993, cuando la NASA lanzó su satélite de tecnología
avanzada de telecomunicaciones o ACTS. El ACTS fué pionero en la prueba de un sistema
de satélites en órbita terrestre geosincrónica (GEO) totalmente digitales, de haz
concentrado y que operaban en la banda Ka (20-30 GHz), capaces de proporcionar un
ancho de banda de cientos de megabits por segundo. En cuanto la NASA demostró que un
sistema semejante podía funcionar (ofreciendo tiempo del sistema a las instituciones
interesadas), no pasó mucho tiempo antes de que otros se interesaran, y mucho.
SATÉLITES DE BANDA ANCHA
Cyberstar Celestri Astrolank Teledesic Spaceway Skybridge
Bill Gates, Craig
Alcatel con
PATROCINADORES Loral Motorolla Lockheed MacCraw, GM-Hughes
Loral
Boeing
Video
Video,
conferencia,
datos, Videoconferencia, Multimedia
USO Video y datos voz y datos
telefonía voz y datos y datos
1.400 y
rural.
35.800
ALTITUD (en Km) 35.900 35800 700 35800 1450
Ku(inicialmente)
ESPECTRO Ka 61 cm Ka Ka Ka Ku
y Ka
Hasta 155
TAMAÑO DE Mbps en 33-47
40 cm (con Ku) 25 cm 66 cm Por determinar
ANTENA recepción y inches
trasmisión

39. De 16 Kbps a 2
De 16 Kbps a 64
Mbps hacia el
400 Kbps (con Mbps ( hasta
VELOCIDAD DE A partir de De 84 a Hasta 6 satélite; de 16
Ku); más de 30 2.048 Mbps en
TRASMISIÓN 110.000 120 cm Mbps Kbps a 60
Mbps ( con Ka) enlaces
Mbps hacia el
simétricos)
usuario
COSTE ESTIMADO 120.000 (con
Hasta 9,6 No disponible Menos de
DE LA TERMINAL Ku); 150.000 1.950 75,000
Mbps 150.000 150.000
DEL USUARIO (con Ka)
COSTE DEL
SISTEMA (EN
157,5 2002 600 1.350 525 525
MILLARDOS DE
PESETAS)
INICIO DE Finales
1998 2002 2002 2000 2001
OPERACIONES del 2000
A determinar
NÚMERO DE 63 de LEO Inicialmente
para Ku; sobre 9 288 64
SATÉLITES 9 de GEO 8
3 para Ka
METODO DE FDMA, FDMA, MF-TDMA, FDMA, CDMA, TDMA,
FDMA, TDMA
ACCESO TDMA TDMA ATDM TDMA FDMA,WDMA
COMUNICACIÓN
Por decidir Si Si Si Si No
ENTRE SATÉLITES
SIGNIFICADO DE LOS NOMBRES DE BANDA
NOMBRE DE BANDA RANGO DE FRECUENCIAS
BANDA HF 1.8 - 30 MHz
BANDA VHF 50-146 MHz
BANDA P 0.230 - 1.000 GHz
BANDA UHF 0.430 - 1.300 GHz
BANDA L 1.530 - 2.700 GHz
Radio digital de la FCC 2.310 - 2.360 GHz
BANDA S 2.700 - 3.500 GHz
Recepción 3.700 - 4.200 GHz
BANDA C
Trasmisión 5.925 - 6.425 GHz
Recepción 7.250 - 7.745 GHz
BANDA X
Trasmisión 7.900 - 8.395 GHz
BANDA Ku ( en Europa ) Recepción FSS: 10.700 - 11.700 GHz
DBS : 11.700 - 12.500 GHz
Telecom : 12.500 - 12.750 GHz
Trasmisión:FSS and Telecom: 14.400 - 14.800 GHz;

40. DBS: 17.300 - 18.100 GHz
Recepción FSS: 11.700 - 12.200 GHz
BANDA Ku ( en Yanquilandia) DBS : 12.200 - 12.700 GHz
Trasmisión: FSS: 14.000 - 14.500 GHz
DBS : 17.300 - 17.800 GHz
BANDA Ka Aproximadamente 18-31 GHz
