1. INTRODUCCIÒN A LAS
REDES
 ROSA ISELA VELAZQUEZ
BARRAGAN
 JUAN CARLOS CABRERA
GONZALEZ
 GENEYDY DANIELA JIMENEZ
MARTINEZ
 BRYAN CRISOSTOMO REAL

2. ¿QUÉ SON LAS
REDES?
Una red de computadoras (también llamada
red de ordenadores o red informática) es un
conjunto equipos (computadoras y
dispositivos), conectados por medio de
cables, señales, ondas o cualquier otro
método de transporte de datos, para
compartir información (archivos), recursos
(discos, impresoras, programas, etc.) y
servicios (acceso a una base de datos,
internet, correo electrónico, chat, juegos,
etc.). A cada una de las computadoras
conectadas a la red se le denomina un nodo.
Una red de comunicaciones es un
conjunto de medios técnicos que
permiten la comunicación a
distancia entre equipos
autónomos.

3. IMPORTANCIA DE LA
CONSTRUCCIÓN DE REDES DE
INFORMACIÓN
Hoy en día las redes de computadoras son de suma importancia en
nuestra vida, ya sea en el ámbito laboral, estudiantil, social, etc. Y así
se podría seguir mencionando una enorme cantidad de áreas en las
que las redes se encuentran involucradas.
Saber la importancia de las redes de computadoras es un tema
amplio basado en la tecnología que esta enlazada con los medios de
comunicación.

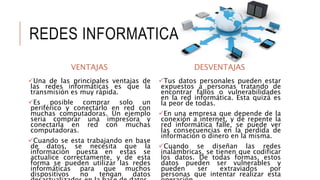

4. REDES INFORMATICAS
VENTAJAS
Una de las principales ventajas de
las redes informáticas es que la
transmisión es muy rápida.
Es posible comprar solo un
periférico y conectarlo en red con
muchas computadoras. Un ejemplo
seria comprar una impresora y
conectarla en red con muchas
computadoras.
Cuando se esta trabajando en base
de datos, se necesita que la
información puesta en estas se
actualice correctamente, y de esta
forma se pueden utilizar las redes
informáticas para que muchos
dispositivos no tengan datos
DESVENTAJAS
Tus datos personales pueden estar
expuestos a personas tratando de
encontrar fallos o vulnerabilidades
en la red informática. Esta quizá es
la peor de todas.
En una empresa que depende de la
conexión a internet, y de repente la
red informática falle, se puede ver
las consecuencias en la perdida de
información o dinero en la misma.
Cuando se diseñan las redes
inalámbricas, se tienen que codificar
los datos. De todas formas, estos
datos pueden ser vulnerables y
pueden ser extraviados por
personas que intentar realizar esta

5. TOPOLOGIA DE
RED
LAS REDES SE PUEDEN
CLASIFICAR SEGÚN SU
TOPOLOGÍA.
La topología de red se define como el mapa físico
o lógico de una red para intercambiar datos. En
otras palabras, es la forma en que está diseñada la
red, sea en el plano físico o lógico. El concepto de
red puede definirse como “conjunto de nodos
interconectados”.
La topología de red la determina únicamente la
configuración de las conexiones entre nodos. La
distancia entre los nodos, las interconexiones
físicas, las tasas de transmisión y los tipos de
señales no pertenecen a la topología de la red,
aunque pueden verse afectados por la misma.

6. TIPOS DE TOPOLOGÍAS
Los estudios de topología de red reconocen ocho tipos básicos de topologías:
En bus (“conductor común” o bus) o lineal (line)
En estrella (star)
En anillo (ring) o circular
En malla (mesh)
En árbol (tree) o jerárquica
Topología híbrida, combinada o mixta, por ej. circular de estrella, bus de
estrella

7. ESTRELLA
Una red en estrella es una red de computadoras
donde las estaciones están conectadas
directamente a un punto central y todas las
comunicaciones se hacen necesariamente a través
de ese punto (conmutador, repetidor o
concentrador). Los dispositivos no están
directamente conectados entre sí, además de que
no se permite tanto tráfico de información. Dada
su transmisión, una red en estrella activa tiene un
nodo central “activo” que normalmente tiene los
medios para prevenir problemas relacionados con
el eco.
Se utiliza sobre todo para redes locales (LAN). La
mayoría de las redes de área local que tienen un
conmutador (switch) o un concentrador (hub) siguen
esta topología. El punto o nodo central en estas sería
el switch o el hub, por el que pasan todos los
paquetes de usuarios.

8. TOPOLOGIA DE ESTRELLA
VENTAJA
Reduce la posibilidad de fallo de
red conectando todos los nodos a
un nodo central.
Cuando se aplica a una red basada
en la topología estrella, este
concentrador central reenvía todas
las transmisiones recibidas de
cualquier nodo periférico a todos los
nodos periféricos de la red, algunas
veces incluso al nodo que lo envió.
DESVENTAJA
Radica en la carga que recae sobre
el nodo central. La cantidad de
trafico que deberá soportar es
grande y aumentara conforme
vayamos agregando mas nodos
periféricos, lo que la hace poco
recomendable para redes de gran
tamaño. Además, un fallo en el nodo
central puede dejar inoperante a
toda la red.
CARACTERISTICA: Tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas
relacionados con el eco. Se utiliza sobre todo para redes
locales.

9. BUS
Una red en bus es aquella topología que se
caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o
backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los
dispositivos comparten el mismo canal para
comunicarse entre sí.

10. TOPOLOGIA DE BUS
VENTAJA
Requiere menos cable que una
topología de estrella.
Es fácil de conectar nuevos
nodos a la red.
DESVENTAJA
Se requieren terminadores.
Es difícil detectar el origen de
un problema cuando toda la red
“cae”.
No se debe utilizar como única
solución en un gran edificio.
Toda la red se caería si hubiera
una ruptura en el cable principal.
CARACTERISTICA: Tiene un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los
diferentes dispositivos. De esta forma todos los dispositivos
comparten el mismo canal para comunicarse entre si.

11. ANILLO
Una red en anillo es una topología de red en la que cada
estación tiene una única conexión de entrada y otra de
salida de anillo. Cada estación tiene un receptor y un
transmisor que hace la función de traductor, pasando la
señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de
un token o testigo, que se puede conceptualizar como
un cartero que pasa recogiendo y entregando paquetes
de información, de esta manera se evitan eventuales
pérdidas de información debidas a colisiones.
En un anillo doble (Token Ring), dos
anillos permiten que los datos se
envíen en ambas direcciones (Token
passing). Esta configuración crea
redundancia (tolerancia a fallos).

12. TOPOLOGIA DE ANILLO
VENTAJA
Se trata de una arquitectura muy
solida, que en pocas veces entra
en conflictos con usuarios.
Se simplifica el acceso al medio.
DESVENTAJA
La falla de una computadoras
altera el funcionamiento de toda
la red.
Las distorsiones afectan toda la
red.
Para añadir mas nodos debemos
romper el anillo temporalmente y
por lo tanto la red deja de
funcionar.
CARACTERISTICA: Cada dispositivo tiene una línea de
conexión dedicada y punto a punto solamente con los dos
dispositivos que están a su lado.

13. MALLA
Una red en malla es una topología de red en
la que cada nodo está conectado a todos los
nodos. De esta manera es posible llevar los
mensajes de un nodo a otro por distintos
caminos. Si la red de malla está
completamente conectada, no puede existir
absolutamente ninguna interrupción en las
comunicaciones. Cada servidor tiene sus
propias conexiones con todos los demás
servidores.

14. TOPOLOGIA DE MALLA
VENTAJA
No existe ninguna interrupción en
las comunicaciones.
Cada servidor tiene sus propias
comunicaciones con todos los
demás servidores.
Si falla un cable el otro se hará
cargo del trafico.
No requiere un nodo o servidor
central lo que reduce su
mantenimiento.
Si un nodo desaparece o falla no
afecta en absoluto a los demás
nodos.
DESVENTAJA
Esta red es costosa de instalar
ya que requiere de muchos
cables.
CARACTERISTICA: Cada nodo esta conectado a todos los nodos. De esta
manera es posible llevar los mensajes de un nodo a otro por diferentes
caminos.

15. ÁRBOL
La red en árbol es una topología de red en
la que los nodos están colocados en forma
de árbol. Desde una visión topológica, es
parecida a una serie de redes en estrella
interconectadas salvo en que no tiene un
concentrador central. En cambio, tiene un
nodo de enlace troncal, generalmente
ocupado por un hub o switch, desde el que
se ramifican los demás nodos. Es una
variación de la red en bus, el fallo de un
nodo no implica una interrupción en las
comunicaciones. Se comparte el mismo
canal de comunicaciones.

16. TOPOLOGIA DE ARBOL
VENTAJA
Tienen nodos periféricos
individuales (por ejemplo, hojas) que
requieren transmitir, y recibir de
otro nodo solamente y no necesitan
actuar como repetidores o
regeneradores.
DESVENTAJA
Si falla un enlace que conecta con
un nodo hoja, ese nodo hoja queda
aislado.
Si falla un enlace con un nodo que
no sea hoja, la sección entera queda
aislada del reto.
CARACTERISTICA: Combina características de la topología de estrella
con la de bus. Consiste en un conjunto de subredes estrella,
conectadas a un bus. Esta topología facilita el crecimiento de la red.

17. HIBRIDA
Topología hibrida, las redes pueden utilizar
diversas tipología para conectarse como por
ejemplo en estrella. La topología hibrida es
una de las mas frecuentes y se deriva de la
unión de varios tipos de topología de red de a
que el nombre de Hibridas como Ejemplo de
topologías hibridas serian: en árbol estrella
estrella bus estrella etc.
Su implementación se debe a la complejidad
de la solución de red, o bien al aumento en el
numero de dispositivos, lo que hace necesario
establecer una topología de este tipo.

18. TOPOLOGIA HIBRIDA
VENTAJA
Su implementación se debe a la
complejidad de la solución de la
red, o bien al aumento en el
numero de dispositivos, lo que
hace necesario establecer una
topología.
Combina las ventajas de las que
disponen otras redes
DESVENTAJA
Tienen un costo muy elevado
debido a su administración y
mantenimiento, ya que cuentan
con segmentos de diferentes
tipos.
Puede ser difícil de configurar
dependiendo de la complejidad
de redes a combinar.
CARACTERISTICA: Es una de las mas frecuentes y se deriva de
la unión de varios tipos de topología de red, de aquí el
nombre de hibrida.

19. TOPOLOGIA TOTALMENTE CONEXA
VENTAJA
El computador se conecta al
resto de computadores por
medio de cables sin ser
necesario un servidor.
DESVENTAJA
Dificultad en la conexión.
Puede aplicar amplios costos.
CARACTERISTICA: Muy eficaz ya que están unidos totalmente todos los
nodos que se muestran en las topologías anteriores, que al conectarlas
nos da una totalmente conexa.
