Topografia
- 1. Topología de lasredes
- 2. índice • INTRODUCCION • DESARROLLOY CARACTERISTICAS • DIAGRAMA • VINCULOS (INTERNET) • VINCULO (DOCUMENTO) • CONCLUSION • BIBLIOGRAFIA
- 3. Introducción Topología dered es conectar varios computadores personales a través de un conmutador que está conectado a una estación de trabajo Unix, la cual tiene salida a Internet a través de un enrutador. La topología de red se define como la cadena de comunicación usada por los nodos que conforman una red para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede
- 4. DESARROLLO Y CARACTERISTICAS *REDPUNTO A PUNTO: Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos. *RED EN BUS: es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí. *RED ESTRELLA: es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central “activo” que normalmente tiene los medios para prevenir problemas relacionados con el eco. Se utiliza sobre todo para redes locales (LAN). La mayoría de las redes de área local que tienen un enrutador o encaminador (router), un conmutador (switch) o un concentrador (hub) siguen esta

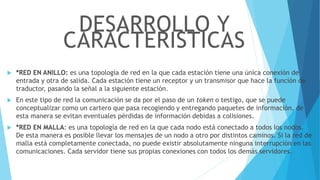

- 5. *RED ENANILLO: es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación. En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones. *RED EN MALLA: es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores. DESARROLLO Y CARACTERISTICAS

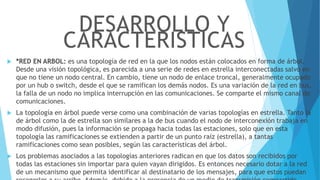

- 6. *RED ENARBOL: es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones. La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol. Los problemas asociados a las topologías anteriores radican en que los datos son recibidos por todas las estaciones sin importar para quien vayan dirigidos. Es entonces necesario dotar a la red de un mecanismo que permita identificar al destinatario de los mensajes, para que estos puedan DESARROLLO Y CARACTERISTICAS

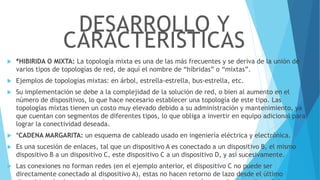

- 7. *HIBIRIDA OMIXTA: La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de “híbridas” o “mixtas”. Ejemplos de topologías mixtas: en árbol, estrella-estrella, bus-estrella, etc. Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada. *CADENA MARGARITA: un esquema de cableado usado en ingeniería eléctrica y electrónica. Es una sucesión de enlaces, tal que un dispositivo A es conectado a un dispositivo B, el mismo dispositivo B a un dispositivo C, este dispositivo C a un dispositivo D, y así sucesivamente. Las conexiones no forman redes (en el ejemplo anterior, el dispositivo C no puede ser directamente conectado al dispositivo A), estas no hacen retorno de lazo desde el último DESARROLLO Y CARACTERISTICAS

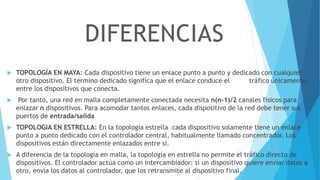

- 8. TOPOLOGÍA ENMAYA: Cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dispositivos que conecta. Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales físicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida TOPOLOGIA EN ESTRELLA: En la topología estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos están directamente enlazados entre sí. A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final. DIFERENCIAS

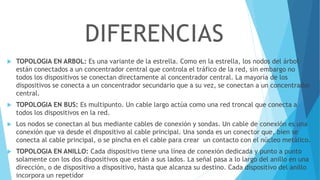

- 9. TOPOLOGIA ENARBOL: Es una variante de la estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red, sin embargo no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conecta a un concentrador secundario que a su vez, se conectan a un concentrador central. TOPOLOGIA EN BUS: Es multipunto. Un cable largo actúa como una red troncal que conecta a todos los dispositivos en la red. Los nodos se conectan al bus mediante cables de conexión y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico. TOPOLOGIA EN ANILLO: Cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor DIFERENCIAS
- 10. VENTAJAS Y DESVENTAJAS TopologíaBus Ventajas de la topología Bus: ● Es muy sencillo el trabajo que hay que hacer para agregar una computadora a la red. ● Si algo se daña, o si una computadora se desconecta, esa falla es muy barata y fácil de arreglar. ● Es muy barato realizar todo el conexionado de la red ya que los elementos a emplear no son costosos. ● Los cables de Internet y de electricidad pueden ir juntos en esta topología. Desventajas de la topología Bus: ● Si un usuario desconecta su computadora de la red, o hay alguna falla en la misma como una rotura de cable, la red deja de funcionar. ● Las computadoras de la red no regeneran la señal sino que se transmite o es generada por el cable y ambas resistencias en los extremos ● En esta topología el mantenimiento que hay que hacer es muy alto. ● La velocidad en esta conexión de red es muy baja. Estas son las principales ventajas y desventajas de la topología Bus

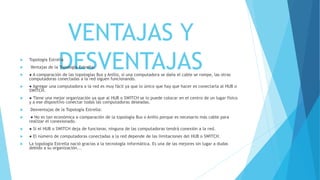

- 11. VENTAJAS Y DESVENTAJAS TopologíaEstrella Ventajas de la Topología Estrella: ● A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se rompe, las otras computadoras conectadas a la red siguen funcionando. ● Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es conectarla al HUB o SWITCH. ● Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas. Desventajas de la Topología Estrella: ● No es tan económica a comparación de la topología Bus o Anillo porque es necesario más cable para realizar el conexionado. ● Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión a la red. ● El número de computadoras conectadas a la red depende de las limitaciones del HUB o SWITCH. La topología Estrella nació gracias a la tecnología informática. Es una de las mejores sin lugar a dudas debido a su organización...

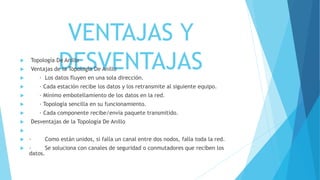

- 12. VENTAJAS Y DESVENTAJAS TopologíaDe Anillo Ventajas de la Topología De Anillo · Los datos fluyen en una sola dirección. · Cada estación recibe los datos y los retransmite al siguiente equipo. · Mínimo embotellamiento de los datos en la red. · Topología sencilla en su funcionamiento. · Cada componente recibe/envía paquete transmitido. Desventajas de la Topología De Anillo · Como están unidos, si falla un canal entre dos nodos, falla toda la red. · Se soluciona con canales de seguridad o conmutadores que reciben los datos.
- 13. VENTAJAS Y DESVENTAJAS TopologíaDe Anillo Ventajas de la Topología De Anillo · Los datos fluyen en una sola dirección. · Cada estación recibe los datos y los retransmite al siguiente equipo. · Mínimo embotellamiento de los datos en la red. · Topología sencilla en su funcionamiento. · Cada componente recibe/envía paquete transmitido. Desventajas de la Topología De Anillo · Como están unidos, si falla un canal entre dos nodos, falla toda la red. · Se soluciona con canales de seguridad o conmutadores que reciben los datos.

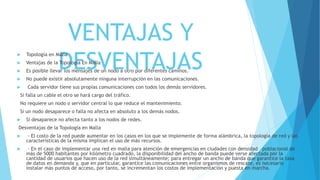

- 14. VENTAJAS Y DESVENTAJAS Topologíaen Malla Ventajas de la Topología En Malla Es posible llevar los mensajes de un nodo a otro por diferentes caminos. No puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias comunicaciones con todos los demás servidores. Si falla un cable el otro se hará cargo del tráfico. No requiere un nodo o servidor central lo que reduce el mantenimiento. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. Si desaparece no afecta tanto a los nodos de redes. Desventajas de la Topología en Malla · El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos. · En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha.
- 15. VENTAJAS Y DESVENTAJAS Topologíaen Malla Ventajas de la Topología En Malla Es posible llevar los mensajes de un nodo a otro por diferentes caminos. No puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias comunicaciones con todos los demás servidores. Si falla un cable el otro se hará cargo del tráfico. No requiere un nodo o servidor central lo que reduce el mantenimiento. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. Si desaparece no afecta tanto a los nodos de redes. Desventajas de la Topología en Malla · El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos. · En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha.

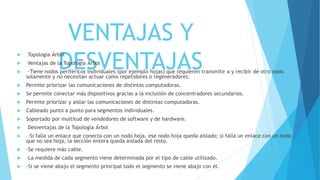

- 16. VENTAJAS Y DESVENTAJAS TopologíaÁrbol Ventajas de la Topología Árbol ·Tiene nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo solamente y no necesitan actuar como repetidores o regeneradores. Permite priorizar las comunicaciones de distintas computadoras. Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios. Permite priorizar y aislar las comunicaciones de distintas computadoras. Cableado punto a punto para segmentos individuales. Soportado por multitud de vendedores de software y de hardware. Desventajas de la Topología Árbol ·Si falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado; si falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del resto. ·Se requiere más cable. ·La medida de cada segmento viene determinada por el tipo de cable utilizado. ·Si se viene abajo el segmento principal todo el segmento se viene abajo con él.

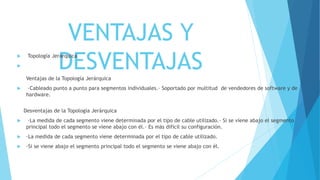

- 17. VENTAJAS Y DESVENTAJAS TopologíaJerárquica Ventajas de la Topología Jerárquica ·Cableado punto a punto para segmentos individuales.· Soportado por multitud de vendedores de software y de hardware. Desventajas de la Topología Jerárquica ·La medida de cada segmento viene determinada por el tipo de cable utilizado.· Si se viene abajo el segmento principal todo el segmento se viene abajo con él.· Es más difícil su configuración. ·La medida de cada segmento viene determinada por el tipo de cable utilizado. ·Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
- 18.
- 19. CONCLUSIÓN Una vez queconocimos básicamente cual es el funcionamiento de las distintas topologías con los puntos débiles y fuertes de cada una, podremos definir con un mayor grado de eficiencia, cuál será la adecuada para nuestra organización. Es muy probable que al armar una red no utilicemos una sola topología. Podremos aprovechar ventajas de unas y otras, pudiendo así evitar uno o muchos acosos causados por debilidades propias de cada tipo de conexión. Para esto están las topologías híbridas o mixtas.
