1. Bloque ll “Actividad” #1
1. ¿Qué es una red de computadoras?
Una red de computadoras, también llamada red de ordenadores, red de
comunicaciones de datos o red informática, es un conjunto de equipos informáticos y
software conectados entre sí por medio de dispositivos físicos que envían y reciben
impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte
de datos, con la finalidad de compartir información, recursos y ofrecer servicios.
2. ¿Qué es una topología de red?
La topología de red se define como una familia de comunicación usada por los
computadores que conforman una red para intercambiar datos. En otras palabras, la
forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red
puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el
que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende
del tipo de redes a que nos refiramos.
3. Investiga la siguiente clasificación de redes: LAN, MAN, WAN,
indica a que clasificación de redes corresponde y esquematízalas.
Redes de Área Local (LAN)
Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por
ejemplo una oficina o un centro educativo.
Se usan para conectar computadoras personales o estaciones de trabajo, con objeto
de compartir recursos e intercambiar información.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor
de los casos, se conoce, lo que permite cierto tipo de diseños (deterministas) que de
otro modo podrían resultar ineficientes. Además, simplifica la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo al que están
conectadas todas las máquinas.
Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores.
2. Redes de Área Metropolitana (MAN)
Son una versión mayor de la LAN y utilizan una tecnología muy similar. Actualmente
esta clasificación ha caído en desuso, normalmente sólo distinguiremos entre redes
LAN y WAN.
Redes de Área Amplia (WAN)
Son redes que se extienden sobre un área geográfica extensa. Contiene una
colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos
están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de
host acceden a la subred de la WAN por un router. Suelen ser por tanto redes punto a
punto.
La subred tiene varios elementos:
· Líneas de comunicación: Mueven bits de una máquina a otra.
· Elementos de conmutación: Máquinas especializadas que conectan dos o más
líneas de transmisión. Se suelen llamar encaminadores o routers.
Cada host está después conectado a una LAN en la cual está el encaminador que se
encarga de enviar la información por la subred.
Una WAN contiene numerosos cables conectados a un par de encaminadores. Si dos
encaminadores que no comparten cable desean comunicarse, han de hacerlo a través
de encaminadores intermedios. El paquete se recibe completo en cada uno de los
intermedios y se almacena allí hasta que la línea de salida requerida esté libre.
Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que
cada encaminador tiene una antena con la cual poder enviar y recibir la información.
Por su naturaleza, las redes de satélite serán de difusión.

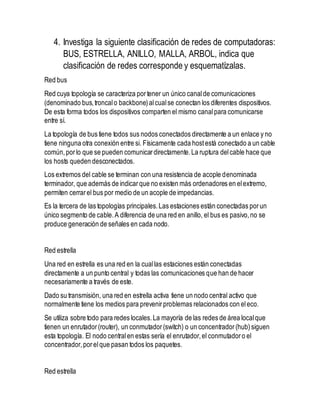

3. 4. Investiga la siguiente clasificación de redes de computadoras:
BUS, ESTRELLA, ANILLO, MALLA, ARBOL, indica que
clasificación de redes corresponde y esquematízalas.
Red bus
Red cuya topología se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos.
De esta forma todos los dispositivos comparten el mismo canal para comunicarse
entre sí.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no
tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable
común, por lo que se pueden comunicar directamente. La ruptura del cable hace que
los hosts queden desconectados.
Los extremos del cable se terminan con una resistencia de acople denominada
terminador, que además de indicar que no existen más ordenadores en el extremo,
permiten cerrar el bus por medio de un acople de impedancias.
Es la tercera de las topologías principales. Las estaciones están conectadas por un
único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se
produce generación de señales en cada nodo.
Red estrella
Una red en estrella es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones que han de hacer
necesariamente a través de este.
Dado su transmisión, una red en estrella activa tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que
tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen
esta topología. El nodo central en estas sería el enrutador, el conmutador o el
concentrador, por el que pasan todos los paquetes.
Red estrella
4. Una red en estrella es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones que han de hacer
necesariamente a través de este.
Dado su transmisión, una red en estrella activa tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que
tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen
esta topología. El nodo central en estas sería el enrutador, el conmutador o el
concentrador, por el que pasan todos los paquetes.
Red en anillo
Topología de red en la que cada estación está conectada a la siguiente y la última
está conectada a la primera. Cada estación tiene un receptor y un transmisor que
hace la función de repetidor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se
puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes
de información, de esta manera se evitan eventuales pérdidas de información debidas
a colisiones.
Cabe mencionar que si algún nodo de la red deja de funcionar, la comunicación en
todo el anillo se pierde.
En un anillo doble, dos anillos permiten que los datos se envíen en ambas
direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa
que si uno de los anillos falla, los datos pueden transmitirse por el otro.
Red en malla
La topología en malla es una topología de red en la que cada nodo está conectado a
todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por
diferentes caminos. Si la red de malla está completamente conectada, no puede existir
absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus
propias conexiones con todos los demás servidores.
El establecimiento de una red de malla es una manera de encaminar datos, voz e
instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que
5. los elementos de la red (nodo) están conectados todos con todos, mediante cables
separados. Esta configuración ofrece caminos redundantes por toda la red de modo
que, si falla un cable, otro se hará cargo del tráfico.
Esta topología, a diferencia de otras (como la topología en árbol y la topología en
estrella), no requiere de un servidor o nodo central, con lo que se reduce el
mantenimiento (un error en un nodo, sea importante o no, no implica la caída de toda
la red).
Las redes de malla son auto ruteables. La red puede funcionar, incluso cuando un
nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso por
ese punto. En consecuencia, la red malla, se transforma en una red muy confiable.
Una red de malla extiende con eficacia una red, compartiendo el acceso a una
infraestructura de mayor porte.
Red en árbol
Topología de red en la que los nodos están colocados en forma de árbol. Desde una
visión topológica, la conexión en árbol es parecida a una serie de redes en estrella
interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de
enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican
los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica
interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.
La topología en árbol puede verse como una combinación de varias topologías en
estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo
de interconexión trabaja en modo difusión, pues la información se propaga hacia todas
las estaciones, solo que en esta topología las ramificaciones se extienden a partir de
un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las
características del árbol.
6. 5. ¿Qué tipos de redes se utilizan para la comunicación a
larga distancia?
6. ¿Qué tipo de redes se utilizan para la comunicación a una
distancia de una década de kilometro?
Ejemplo: Empresa que tiene oficinas en un mismo edificio.

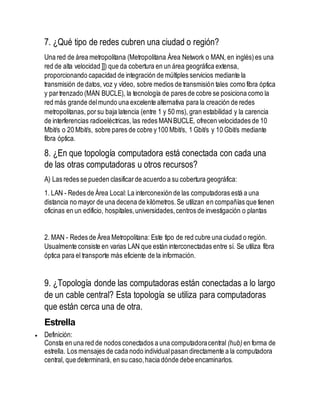

7. 7. ¿Qué tipo de redes cubren una ciudad o región?
Una red de área metropolitana (Metropolitana Área Network o MAN, en inglés) es una
red de alta velocidad ]]) que da cobertura en un área geográfica extensa,
proporcionando capacidad de integración de múltiples servicios mediante la
transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica
y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la
red más grande del mundo una excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50 ms), gran estabilidad y la carencia
de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10
Mbit/s o 20 Mbit/s, sobre pares de cobre y 100 Mbit/s, 1 Gbit/s y 10 Gbit/s mediante
fibra óptica.
8. ¿En que topología computadora está conectada con cada una
de las otras computadoras u otros recursos?
A) Las redes se pueden clasificar de acuerdo a su cobertura geográfica:
1. LAN - Redes de Área Local: La interconexión de las computadoras está a una
distancia no mayor de una decena de kilómetros. Se utilizan en compañías que tienen
oficinas en un edificio, hospitales, universidades, centros de investigación o plantas
2. MAN - Redes de Área Metropolitana: Este tipo de red cubre una ciudad o región.
Usualmente consiste en varias LAN que están interconectadas entre sí. Se utiliza fibra
óptica para el transporte más eficiente de la información.
9. ¿Topología donde las computadoras están conectadas a lo largo
de un cable central? Esta topología se utiliza para computadoras
que están cerca una de otra.
Estrella
Definición:
Consta en una red de nodos conectados a una computadora central (hub) en forma de
estrella. Los mensajes de cada nodo individual pasan directamente a la computadora
central, que determinará, en su caso, hacia dónde debe encaminarlos.
8. 10.- ¿Topología donde las computadoras están conectadas una tras otra y la última se
conecta con la primera?
Anillo
Definición:
Red en anillo, en informática, red de área local en la que los dispositivos, nodos, están
conectados en un bucle cerrado o anillo.
Características:
Todas las computadoras o nodos están conectados el uno con el otro, formando una
cadena o círculo cerrado.
11.- ¿La transmisión de datos a través de redes inalámbricas se hace por medio de?
a) Satelite
